公布日：2022.03.04
申請日：2021.11.25
分類號：C02F7/00(2006.01)I
摘要
本發明涉及污水處理技術領域，具體為一種旋轉式污水曝氣裝置，包括壓縮管、底座、安裝座、活塞、減速電機和環形攪拌葉，其通過蝸桿帶動活塞沿壓縮管往復運動使得從而實現對空氣和污水的加壓壓縮，能夠顯著提高污水的溶氧量，且整個曝氣過程非常循序，有助于污水處理工作效率的提高，此外在曝氣過程中環形攪拌葉正反轉動階段性地使污水池內的污水形成自下而上、自上而下的流態，避免污水池出現沉降問題，具有實用意義和推廣價值，預期能夠產生良好的經濟效益。
權利要求書

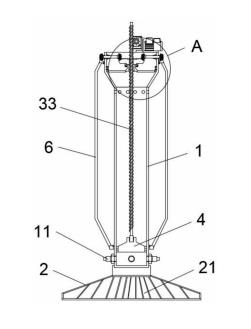

1.一種旋轉式污水曝氣裝置，其特征在于：包括壓縮管(1)、底座(2)、安裝座(3)、活塞(4)、減速電機(5)和環形攪拌葉(6)；所述壓縮管(1)底端呈封口狀且底端側面設置有數個安全閥(11)，所述壓縮管(1)頂端呈膨大狀，壓縮管(1)頂部還設有進水口(12)；所述底座(2)固定安裝于壓縮管(1)底端，底座(2)呈圓臺狀且側面由數個旋轉對稱、具有間隙的傾斜擋板(21)排列構成；所述安裝座(3)安裝于壓縮管(1)頂部，安裝座(3)側面設置有通孔(31)且安裝座(3)中部呈貫通狀，安裝座(3)頂部可轉動地設置有齒盤(32)，齒盤(32)中心設置有貫通齒盤(32)與其構成螺旋副的蝸桿(33)；所述活塞(4)與壓縮管(1)內壁構成移動副且活塞(4)與蝸桿(33)底端相連；所述減速電機(5)固定安裝于壓縮管(1)頂端且減速電機(5)轉軸上設有驅動齒輪(51)，所述驅動齒輪(51)與蝸桿(33)嚙合；所述環形攪拌葉(6)套設于壓縮管(1)上與其構成轉動副，環形攪拌葉(6)與所述齒盤(32)傳動連接。
2.根據權利要求1所述的一種旋轉式污水曝氣裝置，其特征在于：所述壓縮管(1)頂端膨大呈倒置的圓臺狀。
3.根據權利要求1所述的一種旋轉式污水曝氣裝置，其特征在于：還包括傳動桿(7)，所述傳動桿(7)可轉動地設置于壓縮管(1)頂端且兩端均設有傳動齒輪(71)，環形攪拌葉(6)頂端設置有齒圈(61)且傳動桿(7)兩端的傳動齒輪(71)分別與齒盤(32)、齒圈(61)嚙合。
4.根據權利要求1所述的一種旋轉式污水曝氣裝置，其特征在于：所述進水口(12)的高度低于液面且壓縮管(1)頂端的高度高于液面。
5.根據權利要求1所述的一種旋轉式污水曝氣裝置，其特征在于：各個所述安全閥(11)等距設置于所述壓縮管(1)側面。
6.根據權利要求1所述的一種旋轉式污水曝氣裝置，其特征在于：所述壓縮管(1)表面設置有聚四氟乙烯涂層。
發明內容
本發明的目的在于提供一種旋轉式污水曝氣裝置，以解決背景技術中所提到的問題。
為達到上述目的，本發明提供如下技術方案:包括壓縮管、底座、安裝座、活塞、減速電機和環形攪拌葉，所述壓縮管底端呈封口狀且底端側面設置有數個安全閥，所述壓縮管頂端呈膨大狀，壓縮管頂部還設有進水口，所述底座固定安裝于壓縮管底端，底座呈圓臺狀且側面由數個旋轉對稱、具有間隙的傾斜擋板排列構成，所述安裝座安裝于壓縮管頂部，安裝座側面設置有通孔且安裝座中部呈貫通狀，安裝座頂部可轉動地設置有齒盤，齒盤中心設置有貫通齒盤與其構成螺旋副的蝸桿，所述活塞與壓縮管內壁構成移動副且活塞與蝸桿底端相連，所述減速電機固定安裝于壓縮管頂端且減速電機轉軸上設有驅動齒輪，所述驅動齒輪與蝸桿嚙合，所述環形攪拌葉套設于壓縮管上與其構成轉動副，環形攪拌葉與所述齒盤傳動連接。
優選的，所述壓縮管頂端膨大呈倒置的圓臺狀。
優選的，還包括傳動桿，所述傳動桿可轉動地設置于壓縮管頂端且兩端均設有傳動齒輪，環形攪拌葉頂端設置有齒圈且傳動桿兩端的傳動齒輪分別與齒盤、齒圈嚙合。
優選的，所述進水口的高度低于液面且壓縮管頂端的高度高于液面。
優選的，各個所述安全閥等距設置于所述壓縮管側面。
優選的，所述壓縮管表面設置有聚四氟乙烯涂層。
由上述對本發明結構的描述可知，和現有技術相比，本發明具有如下優點：本發明提供的一種旋轉式污水曝氣裝置，減速電機帶動驅動齒輪轉動，驅動齒輪通過與其嚙合的蝸桿帶動活塞上移，此時通過進水口進入壓縮管內的污水不會進入活塞筒底端，且在活塞上移過程中過量的污水將會被活塞帶動而沿壓縮管上移，最終沿壓縮管頂端流出，當活塞移動至壓縮管膨大部位時，污水將沿活塞與壓縮管的間隙流入壓縮管內，此時壓縮管與外部流通，空氣可進入壓縮管內；減速電機帶動驅動齒輪反向轉動，驅動齒輪將會與其嚙合的蝸桿帶動活塞下移，當活塞下移離開壓縮管膨大部位時，空氣不再進入壓縮管內，當活塞下移離開進水口時，污水不再進入壓縮管內，隨著活塞下移程度，壓縮管內的壓強將會不斷增大，此時污水的溶氧率將會提高，當壓強達到安全閥的規定值時，溶氧完畢的污水及剩余的空氣將會通過安全閥從壓縮管側面噴射而出，有助于防止污水池出現沉降問題。
蝸桿進行上下移動時將會帶動與其構成螺旋副的齒盤旋轉，而齒盤將會通過設于傳動桿兩端的傳動齒輪帶動齒圈旋轉，使得環形攪拌葉能夠進行正反轉動，從而階段性地使污水池內的污水形成自下而上、自上而下的流態，避免污水池出現沉降問題。
底座側面由數個旋轉對稱、具有間隙的傾斜擋板21排列構成，當環形攪拌葉帶動污水運動時，由傾斜擋板構成的底座側面異物易進難出，能夠?qū)愇飬R集在底座內便于對其集中處理。
本發明通過蝸桿帶動活塞沿壓縮管往復運動使得從而實現對空氣和污水的加壓壓縮，能夠顯著提高污水的溶氧量，且整個曝氣過程非常循序，有助于污水處理工作效率的提高，此外在曝氣過程中環形攪拌葉正反轉動階段性地使污水池內的污水形成自下而上、自上而下的流態，避免污水池出現沉降問題，具有實用意義和推廣價值，預期能夠產生良好的經濟效益。
（發明人：朱雙亮）
