公布日：2022.03.01
申請日：2021.11.01
分類號：C02F3/30(2006.01)I
摘要
本發明提供一種連續流污水混合物處理系統及方法，所述系統包括：至少兩個序批式進水混合池，所述至少兩個序批式進水混合池中的每個混合池對進入該混合池的污水混合物進行處理，得到處理后的污水混合物；生化反應池，與所述至少兩個序批式進水混合池連通，用于對所述處理后的污水混合物進行污染物去除處理，得到泥水混合物；分離池，與所述生化反應池連通，用于對所述泥水混合物進行泥水分離處理，得到目標顆粒污泥及分離結果。本發明提供的方案，通過多個序批式進水混合池、生化反應池以及分離池，得到目標顆粒污泥，提高污水處理效率，降低人工操作復雜度以及運維成本。
權利要求書
1.一種連續流污水混合物處理系統，其特征在于，所述系統包括：至少兩個序批式進水混合池，所述至少兩個序批式進水混合池中的每個混合池對進入該混合池的污水混合物進行處理，得到處理后的污水混合物；生化反應池，與所述至少兩個序批式進水混合池連通，用于對所述處理后的污水混合物進行污染物去除處理，得到泥水混合物；分離池，與所述生化反應池連通，用于對所述泥水混合物進行泥水分離處理，得到目標顆粒污泥及分離結果。
2.根據權利要求1所述的連續流污水混合物處理系統，其特征在于，還包括：沉砂池以及污泥處理單元；所述沉砂池與所述至少兩個序批式進水混合池連通，用于對污水混合物進行預處理，并將預處理后的污水混合物輸送至所述至少兩個序批式進水混合池；所述污泥處理單元與所述分離池連通，用于對所述目標分離結果進行脫水處理。
3.根據權利要求1所述的連續流污水混合物處理系統，其特征在于，所述至少兩個序批式進水混合池中的每個混合池對進入該混合池的污水混合物在預設時間內進行沉淀處理；并將沉淀處理后的污水混合物輸送至所述生化反應池。
4.根據權利要求3所述的連續流污水混合物處理系統，其特征在于，所述至少兩個序批式進水混合池交替進水，且所述至少兩個序批式進水混合池中的每個混合池均采用序批式運行方式。
5.根據權利要求1所述的連續流污水混合物處理系統，其特征在于，所述生化反應池包括：厭氧池、缺氧池以及好氧池；所述厭氧池、所述缺氧池以及所述好氧池依次連接；所述厭氧池與所述至少兩個序批式進水混合池連通設置；所述好氧池與所述分離池連通設置；通過所述厭氧池、所述缺氧池以及所述好氧池對所述處理后的污水混合物進行脫氮除磷處理，得到處理后的泥水混合物。
6.根據權利要求5所述的連續流污水混合物處理系統，其特征在于，所述分離池包括：一級分離池以及與所述一級分離池連通的二級分離池；所述一級分離池對所述泥水混合物進行第一次分離處理，得到第一分離泥水混合物以及顆粒污泥；所述第一分離泥水混合物中的一部分泥水混合物通過所述二級分離池進行第二次分離處理，得到目標分離結果；所述第一分離泥水混合物中的另一部分泥水混合物回流至所述缺氧池進行反硝化處理。
7.根據權利要求6所述的連續流污水混合物處理系統，其特征在于，所述一級分離池將所述顆粒污泥回流至所述至少兩個序批式進水混合池中進行二次沉淀，并依次進行后續步驟，得到目標顆粒污泥。
8.根據權利要求6所述的連續流污水混合物處理系統，其特征在于，所述一級分離池以及所述二級分離池均采用重力式沉淀或離心力進行分離處理。
9.一種連續流污水混合物處理方法，其特征在于，應用于如權利要求1-8任一項所述的處理系統，所述方法包括以下步驟：S1、對污水混合物進行雜質、砂礫去除預處理，得到預處理后的污水混合物；S2、預處理后污水混合物進入至少兩個序批式進水混合池中進行處理，得到處理后的污水混合物；S3、處理后的污水混合物進入生化反應池，進行污染物去除處理，得到泥水混合物；S4、在分離池中對所述泥水混合物進行泥水分離處理，得到目標顆粒污泥及分離結果。
10.根據權利要求9所述的連續流污水混合物處理方法，其特征在于，處理后的污水混合物進入生化反應池，進行污染物去除處理，得到泥水混合物，包括：處理后的污水混合物依次通過厭氧池、缺氧池以及好氧池進行脫氮除磷處理，得到處理后的泥水混合物。
發明內容
本發明要解決的技術問題是提供一種連續流污水混合物處理系統及方法，以降低現有方案中反應器運行維護的復雜度，降低運行使用成本。
為解決上述技術問題，本發明的技術方案如下：

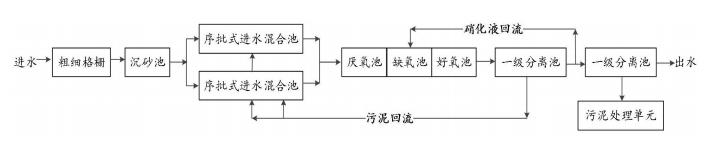

一種連續流污水混合物處理系統，所述系統包括：
至少兩個序批式進水混合池，所述至少兩個序批式進水混合池中的每個混合池對進入該混合池的污水混合物進行處理，得到處理后的污水混合物；
生化反應池，與所述至少兩個序批式進水混合池連通，用于對所述處理后的污水混合物進行污染物去除處理，得到泥水混合物；
分離池，與所述生化反應池連通，用于對所述泥水混合物進行泥水分離處理，得到目標顆粒污泥及分離結果。
可選的，還包括：沉砂池以及污泥處理單元；
所述沉砂池與所述至少兩個序批式進水混合池連通，用于對污泥污水進行預處理，并將預處理后的污泥污水輸送至所述至少兩個序批式進水混合池；
所述污泥處理單元與所述分離池連通，用于對所述目標分離結果進行脫水處理。
可選的，所述至少兩個序批式進水混合池中的每個混合池對進入該混合池的污水混合物在預設時間內進行沉淀處理；并將沉淀處理后的污水混合物輸送至所述生化反應池。
可選的，所述至少兩個序批式進水混合池交替進水，且所述至少兩個序批式進水混合池中的每個混合池均采用序批式運行方式。
可選的，所述生化反應池包括：厭氧池、缺氧池以及好氧池；
所述厭氧池、所述缺氧池以及所述好氧池依次連接；
所述厭氧池與所述至少兩個序批式進水混合池連通設置；
所述好氧池與所述分離池連通設置；
通過所述厭氧池、所述缺氧池以及所述好氧池對所述處理后的污水混合物進行脫氮除磷處理，得到處理后的泥水混合物。
可選的，所述分離池包括：
一級分離池以及與所述一級分離池連通的二級分離池；
所述一級分離池對所述泥水混合物進行第一次分離處理，得到第一分離泥水混合物以及顆粒污泥；所述第一分離泥水混合物中的一部分泥水混合物通過所述二級分離池進行第二次分離處理，得到目標分離結果；
所述第一分離泥水混合物中的另一部分泥水混合物回流至所述缺氧池進行反硝化處理。
可選的，所述一級分離池將所述顆粒污泥回流至所述至少兩個序批式進水混合池中進行二次沉淀，并依次進行后續步驟，得到目標顆粒污泥。
可選的，所述一級分離池以及所述二級分離池均采用重力式沉淀或離心力進行分離處理。
本發明還提供一種連續流污水混合物處理方法，應用于如上述所述的處理系統，所述方法包括以下步驟：
S1、對污水混合物進行雜質、砂礫去除預處理，得到預處理后的污水混合物；
S2、預處理后污水混合物進入至少兩個序批式進水混合池中進行處理，得到處理后的污水混合物；
S3、處理后的污水混合物進入生化反應池，進行污染物去除處理，得到泥水混合物；
S4、在分離池中對所述泥水混合物進行泥水分離處理，得到目標顆粒污泥及分離結果。
可選的，處理后的污水混合物進入生化反應池，進行污染物去除處理，得到泥水混合物，包括：
處理后的污水混合物依次通過厭氧池、缺氧池以及好氧池進行脫氮除磷處理，得到處理后的泥水混合物。
本發明的上述方案至少包括以下有益效果：
本發明的上述方案，利用兩個及以上的序批式進水混合池，通過交替進水實現了進出水的連續性，同時，保證了整個系統連續流反應的特點；在經生化池反應后，通過分離池的分離作用，實現對污泥的篩選，最終得到目標顆粒污泥，提高污水處理效率，并達到最終分離目的。
（發明人：葉鳳林）
