公布日：2022.02.08
申請日：2021.12.09
分類號：C02F1/48(2006.01)I
摘要
本發明公開了一種超磁分離污水處理裝置，屬于污水處理領域，包括一級箱，所述一級箱的底部一側安裝輸送管，所述輸送管的一端通過水泵連接在二級箱的頂部一側，所述一級箱的頂部一側連接有進液管，所述一級箱的底部外側安裝有攪拌電機，所述一級箱的內部安裝有攪拌器，所述攪拌器通過攪拌電機驅動，所述一級箱的頂部設有漂浮物清除機構；所述二級箱的內底部安裝有隔板，所述二級箱的底部通過隔板分隔為排液倉和排渣倉。本發明通過升降網板和折疊網板的相互配合，可對污水中的漂浮物進行過濾清潔；同時通過轉筒、分離網板和磁鐵的相互配合可將污水和其中混有磁種的絮凝狀污染物進行分離，實現污水的高效便捷處理。
權利要求書

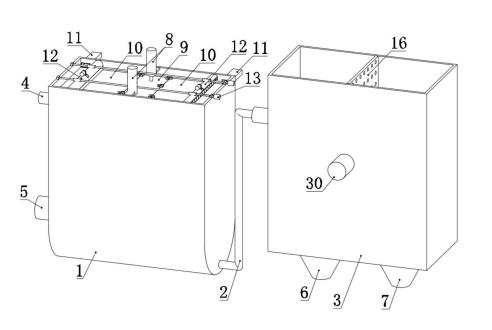

1.一種超磁分離污水處理裝置，包括一級箱(1)，其特征在于，所述一級箱(1)的底部一側安裝輸送管(2)，所述輸送管(2)的一端通過水泵連接在二級箱(3)的頂部一側，所述一級箱(1)的頂部一側連接有進液管(4)，所述一級箱(1)的內部安裝有攪拌器(14)，所述攪拌器(14)通過攪拌電機(5)驅動，所述一級箱(1)的頂部設有漂浮物清除機構；所述二級箱(3)的內底部安裝有隔板(17)，所述二級箱(3)的底部且位于隔板(17)的兩側安裝有排液通道(6)和排渣通道(7)，且排液通道(6)位于靠近二級箱(3)與輸送管(2)連接處的一側，所述二級箱(3)的內部轉動安裝有轉筒(15)，所述轉筒(15)的外壁均勻安裝有多個分離網板(16)，所述分離網板(16)開設有孔眼，所述轉筒(15)的一端閉合，且另一端為開口，所述轉筒(15)的中部安裝有主軸(21)，所述主軸(21)通過分離電機(30)驅動，所述轉筒(15)的內壁設有磁鐵(22)，所述磁鐵(22)呈弧形結構，所述磁鐵(22)對分離網板(16)具有磁吸力，所述磁鐵(22)的一端與二級箱(3)的內壁固定。
2.根據權利要求1所述的一種超磁分離污水處理裝置，其特征在于，所述漂浮物清除機構包括升降網板(9)，所述升降網板(9)的兩側通過合頁對稱鉸接安裝有兩個折疊網板(10)，所述升降網板(9)和折疊網板(10)均開設有孔眼，所述合頁設置在升降網板(9)和折疊網板(10)連接處的上表面，所述升降網板(9)的頂面與電動伸縮桿(8)的伸縮端安裝，所述電動伸縮桿(8)通過支架固定在一級箱(1)的頂部，所述一級箱(1)的內底壁開設有斜槽(20)，兩個所述折疊網板(10)遠離升降網板(9)的一端均安裝有滑塊，所述折疊網板(10)通過滑塊與一級箱(1)內側的斜槽(20)滑動安裝；所述一級箱(1)的頂部對稱設有兩個清渣機構(12)，所述一級箱(1)的轉角處對稱安裝有兩個排渣管(11)，所述清渣機構(12)均包括清潔罩(25)，所述清潔罩(25)的內部轉動安裝有螺旋清潔器(29)，所述螺旋清潔器(29)通過清潔電機(27)驅動，所述清潔罩(25)的頂面固定有螺紋管(23)，所述螺紋管(23)與雙向絲桿(24)螺紋安裝，所述雙向絲桿(24)的端部轉動安裝在一級箱(1)的頂部，且雙向絲桿(24)均通過往復電機(13)驅動。
3.根據權利要求2所述的一種超磁分離污水處理裝置，其特征在于，所述螺旋清潔器(29)包括軸桿以及螺旋安裝的螺旋葉片，所述螺旋葉片為橡膠材料，所述清潔罩(25)的底部且靠近一級箱(1)中心的一側均安裝有橡膠板(26)。
4.根據權利要求3所述的一種超磁分離污水處理裝置，其特征在于，所述螺旋清潔器(29)的軸桿中部安裝有傳動輪(28)，所述清潔電機(27)安裝在清潔罩(25)的上側，且清潔電機(27)的驅動端同樣安裝有傳動輪(28)，兩個所述傳動輪(28)通過傳動帶連接。
5.根據權利要求4所述的一種超磁分離污水處理裝置，其特征在于，所述轉筒(15)的外壁等間距設有四個分離網板(16)，所述分離網板(16)為不銹鋼材質，所述轉筒(15)為陶瓷材質，所述磁鐵(22)的一側與轉筒(15)的內壁滑動貼合，所述磁鐵(22)的截面為八分之一環形，所述磁鐵(22)對分離網板(16)具有磁吸力。
6.根據權利要求1所述的一種超磁分離污水處理裝置，其特征在于，所述攪拌器(14)包括攪拌軸以及與攪拌軸安裝的多個攪拌桿。
7.根據權利要求1所述的一種超磁分離污水處理裝置，其特征在于，所述排液通道(6)呈漏斗狀結構，所述排液通道(6)的底部連接排污管道。
8.根據權利要求1所述的一種超磁分離污水處理裝置，其特征在于，所述輸送管(2)安裝有閥門。
發明內容
本發明的目的是為了解決現有技術中存在的缺陷，而提出的一種超磁分離污水處理裝置。
為了實現上述目的，本發明采用了如下技術方案：
一種超磁分離污水處理裝置，包括一級箱，所述一級箱的底部一側安裝輸送管，所述輸送管的一端通過水泵連接在二級箱的頂部一側，所述一級箱的頂部一側連接有進液管，所述一級箱的底部外側安裝有攪拌電機，所述一級箱的內部安裝有攪拌器，所述攪拌器通過攪拌電機驅動，所述一級箱的頂部設有漂浮物清除機構；
所述二級箱的內底部安裝有隔板，所述二級箱的底部通過隔板分隔為排液倉和排渣倉，所述二級箱的底部且位于隔板的兩側安裝有排液通道和排渣通道，且排液通道位于靠近二級箱與輸送管連接處的一側，即排液通道位于排液倉的下側，所述渣通道位于排渣倉的下側，所述二級箱的內部轉動安裝有轉筒，所述轉筒的外壁均勻安裝有多個分離網板，所述分離網板開設有孔眼，所述轉筒的一端閉合，且另一端為開口，所述轉筒的中部安裝有主軸，所述主軸通過分離電機驅動，所述分離電機安裝在二級箱的外側壁，所述轉筒的內壁設有磁鐵，所述磁鐵呈弧形結構，所述磁鐵對分離網板具有磁吸力，所述磁鐵的一端與二級箱的內壁固定。
進一步地，所述漂浮物清除機構包括升降網板，所述升降網板的兩側通過合頁對稱鉸接安裝有兩個折疊網板，所述升降網板和折疊網板均開設有孔眼，所述合頁設置在升降網板和折疊網板連接處的上表面，所述升降網板的頂面與電動伸縮桿的伸縮端安裝，所述電動伸縮桿通過支架固定在一級箱的頂部，所述一級箱的內底壁開設有斜槽，兩個所述折疊網板遠離升降網板的一端均安裝有滑塊，所述折疊網板通過滑塊與一級箱內側的斜槽滑動安裝；
所述一級箱的頂部對稱設有兩個清渣機構，所述一級箱的轉角處對稱安裝有兩個排渣管，所述清渣機構均包括清潔罩，所述清潔罩的內部轉動安裝有螺旋清潔器，所述螺旋清潔器通過清潔電機驅動，所述清潔罩的頂面固定有螺紋管，所述螺紋管與雙向絲桿螺紋安裝，所述雙向絲桿的端部轉動安裝在一級箱的頂部，且雙向絲桿均通過往復電機驅動。
進一步地，所述螺旋清潔器包括軸桿以及螺旋安裝的螺旋葉片，所述螺旋葉片為橡膠材料，所述清潔罩的底部且靠近一級箱中心的一側均安裝有橡膠板。
進一步地，所述螺旋清潔器的軸桿中部安裝有傳動輪，所述清潔電機安裝在清潔罩的上側，且清潔電機的驅動端同樣安裝有傳動輪，兩個所述傳動輪通過傳動帶連接。
進一步地，所述轉筒的外壁等間距設有四個分離網板，所述分離網板為不銹鋼材質，所述轉筒為陶瓷材質，所述磁鐵的一側與轉筒的內壁滑動貼合，所述磁鐵的截面為八分之一環形，所述磁鐵對分離網板具有磁吸力。
進一步地，所述攪拌器包括攪拌軸以及與攪拌軸安裝的多個攪拌桿。
進一步地，所述排液通道呈漏斗狀結構，所述排液通道的底部連接排污管道。
進一步地，所述輸送管安裝有閥門。
相比于現有技術，本發明的有益效果在于：
1、本發明通過控制升降網板的升降，從而實現升降網板和折疊網板之間的收縮折疊和伸展動作，可對一級箱中污水上層的漂浮物進行過濾清理處理，并配合清潔機構、螺旋清潔器將漂浮物從排渣管處清理一級箱，實現污水中漂浮物的清潔。
2、本發明可利用攪拌器對污水和磁性絮凝劑進行均勻的混合，然后將污水輸送至二級箱內，二級箱內設有可旋轉的轉筒和分離網板，在轉筒和分離網板旋轉時，利用磁塊依次對各個分離網板產生磁力，并將磁力通過分離網板作用于污水中混有磁種的絮凝狀污染物，將絮凝狀污染物吸附在當前的分離網板上，在分離隔板繼續轉動后可喪失磁性，并在重力的作用下墜落至排渣倉內，污水則透過分離網板進入到排液倉內，從而實現污水的清潔處理。
綜上所述，本發明通過升降網板和折疊網板的相互配合，可對污水中的漂浮物進行過濾清潔；同時通過轉筒、分離網板和磁鐵的相互配合可將污水和其中混有磁種的絮凝狀污染物進行分離，實現污水的高效便捷處理。
（發明人：李泯佳）
