公布日：2022.03.01
申請日：2021.11.27
分類號：C02F11/13(2019.01)I;C02F11/16(2006.01)I;F23C10/24(2006.01)I
摘要

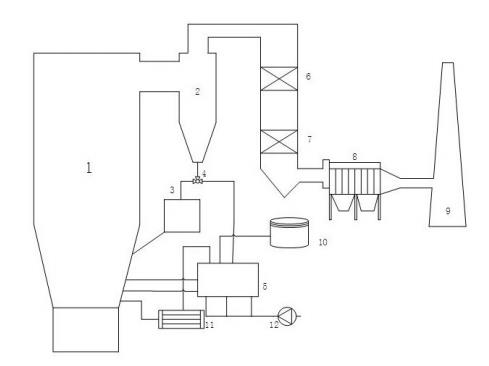

使用分流回灰外置床干燥污泥的裝置。使用煙氣干燥時，若用爐窯余熱煙氣，干燥效率較低，且由于尾部煙氣壓力較低，需要增加煙氣增壓或引風機等設備。本發明組成包括：爐膛（1）、分離器（2）、返料器（3）、除塵器（8）和煙囪（9），所述的分離器的底部灰出口通過循環灰分流閥（4）分別連通至返料器和分流回灰外置床（5），所述的分流回灰外置床的污泥管（512）與污泥倉（10）出口連通，所述的分流回灰外置床的廢氣管（54）與冷凝器（11）連通，所述的冷凝器的乏氣出口引至爐膛下部密相區；所述的分流回灰外置床干燥完成后混合物自低溫出灰管（53）返回爐膛。本發明用于使用分流回灰外置床干燥污泥。
權利要求書
1.一種使用分流回灰外置床干燥污泥的裝置，其組成包括：爐膛、分離器、返料器、除塵器和煙囪，其特征是：所述的分離器的底部灰出口通過循環灰分流閥分別連通至返料器和分流回灰外置床，所述的分流回灰外置床的污泥管與污泥倉出口連通，所述的分流回灰外置床的廢氣管與冷凝器連通，所述的冷凝器的乏氣出口引至爐膛下部密相區；所述的分流回灰外置床干燥完成后混合物自低溫出灰管返回爐膛。
2.根據權利要求1所述的使用分流回灰外置床干燥污泥的裝置，其特征是：所述的分流回灰外置床包括箱體，所述的箱體內具有風室和工作區，所述的工作區通過隔板分隔出灰分配區、高溫灰返料區、污泥干燥區和低溫灰返料區，所述的風室內通過隔板分隔出高溫風室、干燥風室和低溫風室；高壓流化風機出口分別連接所述的高溫風室、所述的干燥風室和所述的低溫風室入口；所述的風室出口通至所述的灰分配區和所述的高溫灰返料區下部，所述的干燥風室出口通至所述的污泥干燥區下部，所述的低溫風室出口通往低溫灰返料區下部。
3.根據權利要求2所述的使用分流回灰外置床干燥污泥的裝置，其特征是：所述的箱體側面高溫灰返料區處具有高溫出灰管，所述的箱體側面低溫灰返料區處具有低溫出灰管，所述的箱體頂部灰分配區處具有進灰管，所述的箱體頂部污泥干燥區處具有污泥管，所述的箱體頂部低溫灰返料區處具有廢氣管。
4.根據權利要求3所述的使用分流回灰外置床干燥污泥的裝置，其特征是：所述的分離器與所述的除塵器之間的尾部煙道內設置汽水受熱面和空氣預熱器。
發明內容
本發明的目的是解決上述所存在的問題，提供一種使用分流回灰外置床干燥污泥的裝置。
上述的目的通過以下的技術方案實現：一種使用分流回灰外置床干燥污泥的裝置，其組成包括：爐膛、分離器、返料器、除塵器和煙囪，所述的分離器的底部灰出口通過循環灰分流閥分別連通至返料器和分流回灰外置床，所述的分流回灰外置床的污泥管與污泥倉出口連通，所述的分流回灰外置床的廢氣管與冷凝器連通，所述的冷凝器的乏氣出口引至爐膛下部密相區；所述的分流回灰外置床干燥完成后混合物自低溫出灰管返回爐膛。
所述的使用分流回灰外置床干燥污泥的裝置，所述的分流回灰外置床包括箱體，所述的箱體內具有風室和工作區，所述的工作區通過隔板分隔出灰分配區、高溫灰返料區、污泥干燥區和低溫灰返料區，所述的風室內通過隔板分隔出高溫風室、干燥風室和低溫風室；高壓流化風機出口分別連接所述的高溫風室、所述的干燥風室和所述的低溫風室入口；所述的風室出口通至所述的灰分配區和所述的高溫灰返料區下部，所述的干燥風室出口通至所述的污泥干燥區下部，所述的低溫風室出口通往低溫灰返料區下部。
所述的使用分流回灰外置床干燥污泥的裝置，所述的箱體側面高溫灰返料區處具有高溫出灰管，所述的箱體側面低溫灰返料區處具有低溫出灰管，所述的箱體頂部灰分配區處具有進灰管，所述的箱體頂部污泥干燥區處具有污泥管，所述的箱體頂部低溫灰返料區處具有廢氣管。
所述的使用分流回灰外置床干燥污泥的裝置，所述的分離器與所述的除塵器之間的尾部煙道內設置汽水受熱面和空氣預熱器。
有益效果：
1.本發明進行污泥干燥時，干燥熱量來自于鍋爐高溫循環灰，因此不會消耗寶貴的二次能源以及熱水蒸汽資源；
2.本發明利用循環灰干燥污泥，熱源品質高，因此系統有較高的干燥效率；
3.干燥裝置最終出口均與鍋爐爐膛連接，污泥和干燥乏氣最終均入爐處置，無有害物質釋放；
4.本發明利用外置床干燥污泥，無需新增設備，初期投資少、改造成本低。
5.本發明在鍋爐分離器下部設置分配閥對循環灰進行分流，分流得到的一部分循環灰進入外置床利用灰的熱量干燥污泥，干燥后的污泥直接入爐焚燒，干燥產生的乏氣經過冷凝去除水分后也入爐處理。
（發明人：茹宇;趙鵬勃;鄭暉;夏洪華;李昱喆;鐘犁;屈志強;張茂龍;王學東;蔣維民）
