公布日：2022.03.25
申請日：2021.12.07
分類號：B01D29/64(2006.01)I;B01D33/46(2006.01)I;B01D35/16(2006.01)I;C02F1/00(2006.01)I
摘要
本申請公開了一種高效刮泥裝置，涉及污水處理設備的技術領域。包括刀架，刀架上設置有至少兩個刮刀；還包括帶動刀架轉動的轉動機構；轉動機構包括剎車電機，剎車電機輸出端通過聯軸器同軸固定連接有支撐軸；刀架同軸固定于支撐軸上；剎車電機間斷性轉動至少兩個刮刀輪流對濾布的泥渣進行清理。本申請中刀架上設置至少兩個刮刀，通過轉動機構帶動刀架間斷性轉動，能夠快速更換不同刮刀輪流對濾布表面進行清理，既有效縮短了更換刮刀的過程，又減少了對單個刮刀的維護頻率，大大提高了刮泥效率；而且更換刮刀過程中，堆積于刮刀與濾布之間的泥渣沿刮刀和濾布之間的縫隙掉落，空閑刮刀遠離濾布不影響清理人員對刮刀進行清理。
權利要求書

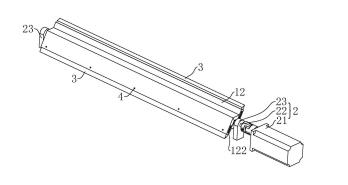

1.一種高效刮泥裝置，其特征在于：包括刀架(1)，所述刀架(1)上設置有至少兩個刮刀(3)；還包括帶動所述刀架(1)轉動的轉動機構(2)；所述轉動機構(2)包括剎車電機(21)，所述剎車電機(21)輸出端通過聯軸器同軸固定連接有支撐軸(22)；所述刀架(1)同軸固定于所述支撐軸(22)上；所述剎車電機(21)間斷性轉動至少兩個所述刮刀(3)輪流對濾布的泥渣進行清理。
2.根據權利要求1所述的一種高效刮泥裝置，其特征在于：所述支撐軸(22)的兩端均轉動連接有軸承座(23)，所述軸承座(23)用于支撐和限定刀架(1)的位置。
3.根據權利要求1所述的一種高效刮泥裝置，其特征在于：所述刀架(1)包括與支撐軸(22)同軸固定連接的軸套(11)，所述軸套(11)周向上間隔固定連接有至少兩個用于安裝刮刀(3)的刀座(12)；所述刮刀(3)與所述刀座(12)可拆卸連接。
4.根據權利要求3所述的一種高效刮泥裝置，其特征在于：所述刀座(12)背離軸套(11)的一端開設有卡槽(121)，所述卡槽(121)的開口方向垂直于軸套(11)的軸線方向設置；所述刮刀(3)滑移連接于所述卡槽(121)內，所述刮刀(3)與所述卡槽(121)之間通過螺栓鎖定。
5.根據權利要求4所述的一種高效刮泥裝置，其特征在于：所述刀座(12)沿軸套(11)軸線方向的兩端均開設有觀察槽(122)，所述觀察槽(122)與卡槽(121)連通設置。
6.根據權利要求4-5任一所述的一種高效刮泥裝置，其特征在于：所述刮刀(3)底部安裝有刀套(5)，所述螺栓與刀套(5)抵觸壓緊。
7.根據權利要求3所述的一種高效刮泥裝置，其特征在于：所述刀座(12)與所述刮刀(3)的上表面呈逐級向下的臺階狀。
8.根據權利要求3所述的一種高效刮泥裝置，其特征在于：所述刀座(12)設置為兩個，兩個所述刀座(12)之間共同固定連接有兩個加強板(13)；兩個所述刀座(12)和兩個所述加強板(13)成菱形環繞固定于軸套(11)外周向上。
9.根據權利要求1所述的一種高效刮泥裝置，其特征在于：所述刮刀(3)采用尼龍材料制成。
10.根據權利要求6所述的一種高效刮泥裝置，其特征在于：所述刀套(5)采用不銹鋼材料制成。
發明內容
為了提高刮泥效率，本申請?zhí)峁┮环N高效刮泥裝置。
本申請?zhí)峁┑囊环N高效刮泥裝置采用如下的技術方案：一種高效刮泥裝置，包括刀架，所述刀架上設置有至少兩個刮刀；還包括帶動所述刀架轉動的轉動機構；所述轉動機構包括剎車電機，所述剎車電機輸出端通過聯軸器同軸固定連接有支撐軸；所述刀架同軸固定于所述支撐軸上；所述剎車電機間斷性轉動至少兩個所述刮刀輪流對濾布的泥渣進行清理。
通過采用上述技術方案，刀架上設置至少兩個刮刀，通過轉動機構帶動刀架間斷性轉動，能夠快速更換不同刮刀輪流對濾布表面進行清理，既有效縮短了更換刮刀的過程，又減少了對單個刮刀的維護頻率，大大提高了刮泥效率；而且更換刮刀過程中，堆積于刮刀與濾布之間的泥渣沿刮刀和濾布之間的縫隙掉落，空閑刮刀遠離濾布不影響清理人員對刮刀進行清理。
優選的，所述支撐軸的兩端均轉動連接有軸承座，所述軸承座用于支撐和限定刀架的位置。
通過采用上述技術方案，支撐軸的兩端均設置軸承座，方便固定刮泥裝置的位置，并且提高支撐軸的穩定性。
優選的，所述刀架包括與支撐軸同軸固定連接的軸套，所述軸套周向上間隔固定連接有至少兩個用于安裝刮刀的刀座；所述刮刀與所述刀座可拆卸連接。
通過采用上述技術方案，刮刀與刀座可拆卸連接，在刮刀磨損后方便更換新的刮刀，提高實用性。
優選的，所述刀座背離軸套的一端開設有卡槽，所述卡槽的開口方向垂直于軸套的軸線方向設置；所述刮刀滑移連接于所述卡槽內，所述刮刀與所述卡槽之間通過螺栓鎖定。
通過采用上述技術方案，刮刀與刀座滑移連接，并且通過螺栓鎖定，方便拆裝的同時，擰松螺栓時刮刀能沿卡槽開口方向向外滑動，進而調整刮刀伸出卡槽外的距離，方便在刮刀與濾布接觸的一端因磨損而縮短后，調整刮刀外移距離使刮刀繼續與濾布接觸進行刮泥，有效增大了刮刀的使用壽命。
優選的，所述刀座沿軸套軸線方向的兩端均開設有觀察槽，所述觀察槽與卡槽連通設置。
通過采用上述技術方案，刀座兩端開設觀察槽，方便操作人員觀察刮刀位于卡槽內的長度，進而及時提示操作人員停止外移刮刀或更換新的刮刀。
優選的，所述刮刀底部安裝有刀套，所述螺栓與刀套抵觸壓緊。
通過采用上述技術方案，刮刀上安裝刀套，避免螺栓與刮刀直接抵觸損壞刮刀，進一步提高刮刀的使用壽命。
優選的，所述刀座與所述刮刀的上表面呈逐級向下的臺階狀。
通過采用上述技術方案，刀座與刮刀的上表面呈逐級向下的臺階狀，避免大量泥渣堆積在刀座與刮刀的上表面。
優選的，所述刀座設置為兩個，兩個所述刀座之間共同固定連接有兩個加強板；兩個所述刀座和兩個所述加強板成菱形環繞固定于軸套外周向上。
通過采用上述技術方案，將刀座設置為兩個，且兩個刀座之間共同固定連接兩個加強板，兩個刀座和兩個加強板成菱形環繞于軸套外周向上，大大提高了刀座與軸套之間的穩定性。
優選的，所述刮刀采用尼龍材料制成。
通過采用上述技術方案，刮刀采用尼龍材料制成，既保證刮刀自身強度的同時，又避免刮刀損壞濾布。
優選的，所述刀套采用不銹鋼材料制成。
通過采用上述技術方案，刀套采用不銹鋼材料制成，有效增強刀套的強度及剛度，進一步提高對刮刀的保護作用。
綜上所述，本申請包括以下至少一種有益技術效果：
1.刀架上設置至少兩個刮刀，通過轉動機構帶動刀架間斷性轉動，能夠快速更換不同刮刀輪流對濾布表面進行清理，既有效縮短了更換刮刀的過程，又減少了對單個刮刀的維護頻率，大大提高了刮泥效率；而且更換刮刀過程中，堆積于刮刀與濾布之間的泥渣沿刮刀和濾布之間的縫隙掉落，空閑刮刀遠離濾布不影響清理人員對刮刀進行清理；
2.刮刀與刀座滑移連接，并且通過螺栓鎖定，方便拆裝的同時，擰松螺栓時刮刀能沿卡槽開口方向向外滑動，進而調整刮刀伸出卡槽外的距離，方便在刮刀與濾布接觸的一端因磨損而縮短后，調整刮刀外移距離使刮刀繼續與濾布接觸進行刮泥，有效增大了刮刀的使用壽命；
3.刮刀采用尼龍材料制成，既保證刮刀自身強度的同時，又避免刮刀損壞濾布。
（發明人：范海濤;羅濤）
