公布日：2022.03.11
申請日：2021.11.29
分類號：C02F9/14(2006.01)I;C10L3/10(2006.01)I;C10L3/08(2006.01)I
摘要
本發明公開了一種污水降解沼氣發生池及其使用方法，前者包括污水接納池、第二沉淀池、第三沉淀池、再沉淀池、污水井和集氣罩，其中，所述污水接納池、所述第二沉淀池、所述第三沉淀池、所述再沉淀池和所述污水井依次連通，所述集氣罩設置于所述第二沉淀池的上方，所述集氣罩通過氣體管路與氣體利用裝置連接；其中，所述污水接納池中設置有攪拌裝置，由污水井最后沉淀后排出到公共污水管道，這樣經過三重過濾，五次沉淀，流出的污水中可降解有機固體污染物可降低90％以上，使污水管道內沒有了阻塞，流入到污水處理廠可快速最終處理，提高最終排放等級。另外，通過氣體管路與氣體利用裝置連接，實現了沼氣的回收和利用，避免了對環境的污染。
權利要求書

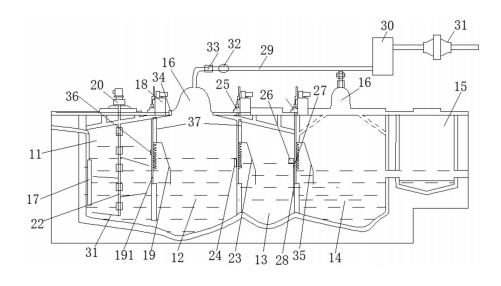

1.一種污水降解沼氣發生池，其特征在于，包括污水接納池(11)、第二沉淀池(12)、第三沉淀池(13)、再沉淀池(14)、污水井(15)和集氣罩(16)，其中，所述污水接納池(11)、所述第二沉淀池(12)、所述第三沉淀池(13)、所述再沉淀池(14)和所述污水井(15)依次連通，所述集氣罩(16)設置于所述第二沉淀池(12)的上方，所述集氣罩(16)通過氣體管路(29)與氣體利用裝置連接；其中，所述污水接納池(11)中設置有攪拌裝置，所述攪拌裝置包括攪拌電機(20)，所述攪拌裝置設置于所述污水接納池(11)的中心位置，且所述攪拌電機(20)設置于所述攪拌裝置的頂部。
2.根據權利要求1所述的一種污水降解沼氣發生池，其特征在于，所述污水接納池(11)中還設置有電加熱裝置(17)、過濾網刮板上下推動裝置(18)、第一過濾裝置總成(19)和水溫感應器(36)，其中，所述第一過濾裝置總成(19)設置于所述污水接納池(11)和所述第二沉淀池(12)之間的隔墻上，所述過濾網刮板上下推動裝置(18)對所述第一過濾裝置總成(19)進行清理，所述電加熱裝置(17)設置于所述污水接納池(11)的內部，所述水溫感應器(36)設置于所述污水接納池(11)和所述第二沉淀池(12)之間的隔墻上。
3.根據權利要求1所述的一種污水降解沼氣發生池，其特征在于，所述攪拌裝置還包括漿葉(21)和漿桿(22)；所述漿葉(21)的數量為多個，多個所述漿葉(21)沿著所述漿桿(22)的軸向設置，所述漿桿(22)的一端與所述攪拌電機(20)連接。
4.根據權利要求1所述的一種污水降解沼氣發生池，其特征在于，所述第二沉淀池(12)中設有第二過濾裝置總成(23)和過濾網刮板(24)，所述過濾網刮板(24)與拉桿(25)連接，通過拉動所述拉桿(25)，實現所述過濾網刮板(24)對所述第二過濾裝置總成(23)的過濾網的清理。
5.根據權利要求1所述的一種污水降解沼氣發生池，其特征在于，所述第三沉淀池(13)中設置有浮箱(26)和第三過濾裝置總成(35)，所述第三過濾裝置總成(35)包括刮板(27)和過濾布(28)，所述刮板(27)與所述過濾布(28)連接，所述浮箱(26)與所述刮板(27)連接，所述浮箱(26)隨著所述第三沉淀池(13)的水位移動，帶動所述刮板(27)和所述過濾布(28)相應移動；當所述浮箱(26)上移時，拉動所述刮板(27)上移，所述過濾布(28)打開出水口；當所述浮箱(26)下移時，拉動所述刮板(27)下移，所述過濾布(28)遮蓋所述出水口，降低所述出水口的流速。
6.根據權利要求1所述的一種污水降解沼氣發生池，其特征在于，所述污水接納池(11)、所述第二沉淀池(12)和所述第三沉淀池(13)的頂部呈錐形。
7.根據權利要求1所述的一種污水降解沼氣發生池，其特征在于，所述污水接納池(11)的底部為傾斜面，從所述污水接納池(11)向所述第二沉淀池(12)的傾斜方向為向下傾斜；所述污水接納池(11)的底部和所述第二沉淀池(12)的底部是連通的。
8.根據權利要求1所述的一種污水降解沼氣發生池，其特征在于，所述氣體管路(29)上設置有硫化氫處理器(30)、增壓風機(31)、閥門(32)和管活接頭(33)；所述集氣罩(16)通過所述管活接頭(33)與所述氣體管路(29)連接，所述閥門(32)用于控制所述氣體管路(29)。
9.一種污水降解沼氣發生池的使用方法，所述污水降解沼氣發生池為權利要求1至權利要求8中任一項所述的污水降解沼氣發生池，其特征在于，包括：將污水匯入污水接納池(11)中；當污水接納池(11)中污水的溫度低于設定值時，對污水接納池(11)中的污水進行加熱；污水接納池(11)中的污水依次經過污水接納池(11)的過濾、第二沉淀池(12)的過濾、第三沉淀池(13)的過濾后進入再沉淀池(14)，然后排入污水井(15)，并將污水井(15)中的污水與市政的管網連接，對污水進行處理；采用集氣罩(16)對產生的沼氣進行收集，并將收集的沼氣運輸至氣體利用裝置。
10.根據權利要求9所述的污水降解沼氣發生池的使用方法，其特征在于，還包括對污水接納池(11)中的污水進行攪拌。
發明內容
為此，本發明提供一種污水降解沼氣發生池及其使用方法以解決現有污水處理技術中存在的至少一個問題。
為了實現上述目的，本發明提供如下技術方案：
根據本發明，提供了一種污水降解沼氣發生池，包括污水接納池、第二沉淀池、第三沉淀池、再沉淀池、污水井和集氣罩，其中，所述污水接納池、所述第二沉淀池、所述第三沉淀池三池構成主降解沼氣發生池，第一污水接納池作為主要污染物沉積降解池，所述再沉淀池和所述污水井依次連通，所述集氣罩設置于所述主降解沼氣發生池中心位置的上方，所述集氣罩通過氣體管路與氣體利用裝置連接；其中，所述污水接納池中設置有攪拌裝置，所述攪拌裝置包括攪拌電機，所述攪拌裝置設置于所述污水接納池的中心位置，且所述攪拌電機設置于所述攪拌裝置的頂部。
進一步地，所述污水接納池中還設置有電加熱裝置、過濾網刮板上下推動裝置、第一過濾裝置總成和水溫感應器，其中，所述第一過濾裝置總成設置于所述污水接納池和所述第二沉淀池之間的隔墻上，所述過濾網刮板上下推動裝置對所述第一過濾裝置總成進行清理，所述電加熱裝置設置于所述污水接納池的內部，所述水溫感應器設置于所述污水接納池和所述第二沉淀池之間的隔墻上。
進一步地，所述攪拌裝置還包括漿葉和漿桿；所述漿葉的數量為多個，多個所述漿葉沿著所述漿桿的軸向設置，所述漿桿的一端與所述攪拌電機連接。
進一步地，所述第二沉淀池中設有第二過濾裝置總成和過濾網刮板，所述過濾網刮板與拉桿連接，通過拉動所述拉桿，實現所述過濾網刮板對所述第二過濾裝置總成的過濾網的清理。
進一步地，所述第三沉淀池中設置有浮箱和第三過濾裝置總成，所述第三過濾裝置總成包括刮板和過濾布，所述刮板與所述過濾布連接，所述浮箱與所述刮板連接，所述浮箱隨著所述第三沉淀池的水位移動，帶動所述刮板和所述過濾布相應移動；當所述浮箱上移時，拉動所述刮板上移，帶動所述過濾布打開出水口；當所述浮箱下移時，拉動所述刮板下移，所述過濾布遮蓋所述出水口，降低所述出水口的流速。
進一步地，所述污水接納池、所述第二沉淀池和所述第三沉淀池的頂部呈錐形。
進一步地，所述污水接納池的底部為傾斜面，從所述污水接納池向所述第二沉淀池的傾斜方向為向下傾斜。所述污水接納池的底部和所述第二沉淀池的底部是連通的。
進一步地，所述氣體管路上設置有硫化氫處理器、增壓風機、閥門和管活接頭，所述集氣罩通過所述管活接頭與所述氣體管路連接，所述閥門用于控制所述氣體管路。
本發明還公開了一種污水降解沼氣發生池的使用方法，所述污水降解沼氣發生池為上面所述的污水降解沼氣發生池，包括：
將污水匯入污水接納池中；
當污水接納池中污水的溫度低于設定值時，對污水接納池中的污水進行加熱；
污水接納池中的污水依次經過污水接納池的過濾、第二沉淀池的過濾、第三沉淀池的過濾后進入再沉淀池，然后排入污水井，并將污水井中的污水與市政管網連接，對污水進行處理；
采用集氣罩對產生的沼氣進行收集，并將收集的沼氣輸送至氣體利用裝置。
進一步地，污水降解沼氣發生池的使用方法還包括對污水接納池中的污水進行攪拌，使得污水接納池中的水溫均勻。
本發明具有如下優點：
本發明中的污水降解沼氣發生池，將小區中的污水集中于污水接納池中，然后依次通過第二沉淀池、第三沉淀池和再沉淀池的作用，將污水排出到污水井，由污水井最后沉淀后排出到公共污水管道，這樣經過三重過濾，五次沉淀，流出的污水可降解有機污染物可降低90％以上，使污水管道內沒有了阻塞，流淌順暢，污水流入到污水處理廠可以快速處理，另外，降解過程中產生的沼氣，通過氣體管路與氣體利用裝置連接，實現了沼氣的回收和利用，避免了對環境的污染。
（發明人：劉華松）
