公布日：2022.03.29
申請日：2021.12.30
分類號：C02F9/02(2006.01)I
摘要
本發明涉及紙箱包裝生產技術領域，具體涉及一種紙箱包裝及印刷廢水處理方法及裝置；包括工作架、除油箱、除雜網、連接板、動力組件和輔助組件；除油箱與工作架固定連接，除雜網位于除油箱的內部，連接板與除雜網固定連接，輔助組件與工作架連接；動力組件包括固定環、掛鉤、牽引構件和導向構件，固定環與連接板固定連接，固定環的數量為兩個，兩個固定環分別相對分布，兩個固定環遠離連接板的一側分別拆卸連接有掛鉤，兩個掛鉤遠離固定環的一側分別連接有牽引構件，導向構件與除雜網連接；一次性將浮沫撈出，并無需人工操作，有效提高工作效率。
權利要求書

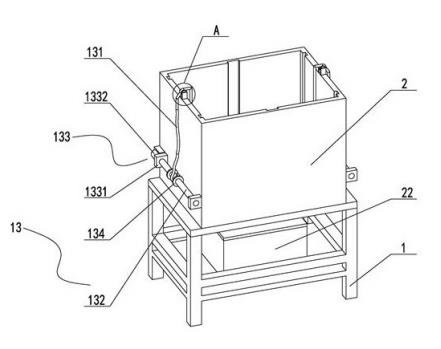

1.一種紙箱包裝印刷廢水處理裝置，其特征在于，包括工作架（1）、除油箱（2）、除雜網（3）、連接板（4）、動力組件（10）和輔助組件（20）；所述除油箱（2）與所述工作架（1）固定連接，并位于所述工作架（1）的一側，所述除雜網（3）位于所述除油箱（2）的內部，所述連接板（4）與所述除雜網（3）固定連接，并位于所述除雜網（3）靠近所述除油箱（2）的一側，所述輔助組件（20）與所述工作架（1）連接；所述動力組件（10）包括固定環（11）、掛鉤（12）、牽引構件（13）和導向構件（14），所述固定環（11）與所述連接板（4）固定連接，并位于所述連接板（4）遠離所述除雜網（3）的一側，且所述固定環（11）的數量為兩個，兩個所述固定環（11）分別相對分布，兩個所述固定環（11）遠離所述連接板（4）的一側分別拆卸連接有所述掛鉤（12），兩個所述掛鉤（12）遠離所述固定環（11）的一側分別連接有所述牽引構件（13），所述導向構件（14）與所述除雜網（3）連接。
2.如權利要求1所述的紙箱包裝印刷廢水處理裝置，其特征在于，所述牽引構件（13）包括連接繩（131）、滾筒（132）和驅動部件（133），兩個所述掛鉤（12）遠離所述固定環（11）的一側分別固定連接有所述連接繩（131），兩個所述連接繩（131）遠離所述掛鉤（12）的一端分別連接有所述滾筒（132），所述滾筒（132）位于所述除油箱（2）的外部；所述驅動部件（133）與所述除油箱（2）固定連接。
3.如權利要求1所述的紙箱包裝印刷廢水處理裝置，其特征在于，所述導向構件（14）包括滑塊（141）和密封墊（142），所述滑塊（141）與所述除雜網（3）固定連接，并與所述除油箱（2）滑動連接；所述密封墊（142）與所述除油箱（2）固定連接，并位于所述除油箱（2）與所述滑塊（141）之間。
4.如權利要求1所述的紙箱包裝印刷廢水處理裝置，其特征在于，所述輔助組件（20）包括連接管（21）、過濾箱（22）和過濾構件（23），所述連接管（21）的兩端分別與所述除油箱（2）和所述過濾箱（22）連通；所述過濾箱（22）與所述工作架（1）固定連接，并位于所述除油箱（2）的下方；所述過濾構件（23）與所述過濾箱（22）連接。
5.如權利要求4所述的紙箱包裝印刷廢水處理裝置，其特征在于，所述過濾構件（23）包括過濾板（231）和閥門（232），所述過濾板（231）與所述過濾箱（22）拆卸連接，并位于所述過濾箱（22）的內部；所述閥門（232）設置在所述連接管（21）上。
6.一種紙箱包裝印刷廢水處理方法，應用于如權利要求1所述的紙箱包裝印刷廢水處理裝置，其特征在于，包括以下步驟：將廢水導入除油箱（2）中，并通過氣浮法對廢水中的油性物質進行分離；分離結束后，啟動電機（1332），驅動滾筒（132）轉動，將連接繩（131）進行收卷，帶動除雜網（3）上移至廢水的頂端，浮沫進入所述除雜網（3）的內部；將除去浮沫的廢水導入過濾箱（22）中進行進一步過濾；將所述除雜網（3）取出，并對所述除雜網（3）中的浮沫進行處理；處理后將所述除雜網（3）放回所述除油箱（2）的內部，并逆向驅動所述滾筒（132），帶動所述除雜網（3）復位，等待下次使用。
7.一種紙箱包裝，適用于如權利要求1所述的紙箱包裝印刷廢水處理裝置。
發明內容
本發明的目的在于提供一種紙箱包裝及印刷廢水處理方法及裝置，旨在解決現有技術中的紙箱包裝廢水處理裝置普遍需要工作人員手持打撈網對反應后產生的浮沫進行撈出，手動撈取耗費時間較長，導致工作效率低的技術問題。
為實現上述目的，本發明采用的一種紙箱包裝印刷廢水處理裝置，包括工作架、除油箱、除雜網、連接板、動力組件和輔助組件；所述除油箱與所述工作架固定連接，并位于所述工作架的一側，所述除雜網位于所述除油箱的內部，所述連接板與所述除雜網固定連接，并位于所述除雜網靠近所述除油箱的一側，所述輔助組件與所述工作架連接；所述動力組件包括固定環、掛鉤、牽引構件和導向構件，所述固定環與所述連接板固定連接，并位于所述連接板遠離所述除雜網的一側，且所述固定環的數量為兩個，兩個所述固定環分別相對分布，兩個所述固定環遠離所述連接板的一側分別拆卸連接有所述掛鉤，兩個所述掛鉤遠離所述固定環的一側分別連接有所述牽引構件，所述導向構件與所述除雜網連接。
其中，所述牽引構件包括連接繩、滾筒和驅動部件，兩個所述掛鉤遠離所述固定環的一側分別固定連接有所述連接繩，兩個所述連接繩遠離所述掛鉤的一端分別連接有所述滾筒，所述滾筒位于所述除油箱的外部；所述驅動部件與所述除油箱固定連接。
其中，所述導向構件包括滑塊和密封墊，所述滑塊與所述除雜網固定連接，并與所述除油箱滑動連接；所述密封墊與所述除油箱固定連接，并位于所述除油箱與所述滑塊之間。
其中，所述輔助組件包括連接管、過濾箱和過濾構件，所述連接管的兩端分別與所述除油箱和所述過濾箱連通；所述過濾箱與所述工作架固定連接，并位于所述除油箱的下方；所述過濾構件與所述過濾箱連接。
其中，所述過濾構件包括過濾板和閥門，所述過濾板與所述過濾箱拆卸連接，并位于所述過濾箱的內部；所述閥門設置在所述連接管上。
一種紙箱包裝印刷廢水處理方法，包括以下步驟：將廢水導入除油箱中，并通過氣浮法對廢水中的油性物質進行分離；分離結束后，啟動電機，驅動滾筒轉動，將連接繩進行收卷，帶動除雜網上移至廢水的頂端，浮沫進入所述除雜網的內部；將除去浮沫的廢水導入過濾箱中進行進一步過濾；將所述除雜網取出，并對所述除雜網中的浮沫進行處理；處理后將所述除雜網放回所述除油箱的內部，并逆向驅動所述滾筒，帶動所述除雜網復位，等待下次使用。
一種紙箱包裝，適用于所述紙箱包裝印刷廢水處理裝置。
本發明的紙箱包裝及印刷廢水處理方法及裝置，通過所述工作架進行支撐，所述除油箱用于裝廢水，所述除雜網設置在所述除油箱的內部，并連接有所述連接板，所述連接板的兩側連接有所述的固定環，所述固定環上掛置有所述掛鉤，所述掛鉤與所述牽引構件連接，進而所述牽引構件對所述掛鉤提供動力，帶動所述固定環和所述除雜網上移，并上移至廢水的上方，此時經過氣浮法處理后的廢水浮沫進入所述除雜網中，一次性將浮沫撈出，所述導向構件對所述除雜網的上移進行導向，促使打撈效果更好，所述輔助組件對廢水進行進一步的過濾，進而一次性將浮沫撈出，并無需人工操作，有效提高工作效率。
（發明人：歐國富）
