公布日：2022.03.29
申請日：2021.12.23
分類號：C02F9/08(2006.01)I;C02F101/32(2006.01)N
摘要
本發明的目的在于提供一種油水砂三相分離系統及分離方法，屬于含水污油處理技術領域。它包括一級高頻脈沖處理裝置，污油與破乳劑混合后通過管道進入一級高頻脈沖處理裝置，經一級高頻脈沖處理裝置處理后的油通過管道進入離心分離裝置，經一級高頻脈沖處理裝置處理后的污水與反相破乳劑混合后通過管道依次經二級高頻脈沖處理裝置、微氣泡氣浮裝置和深度水處理裝置達標外排，經離心分離裝置分離的水和微氣泡氣浮裝置分離后的浮油分別通過管道進入污油進油管道。本發明通過兩級高頻脈沖處理裝置對污油進行輔助處理，顯著降低了常規油水分離系統中的能耗和破乳劑用量，脫水除砂效果顯著,且污水處理效果優良，工藝簡單，操作方便，處理成本低廉。
權利要求書

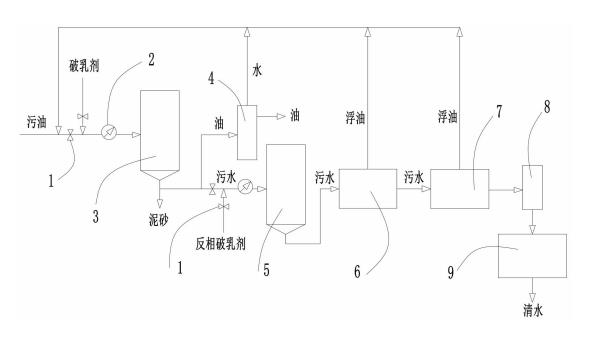

1.一種油水砂三相分離系統，其特征在于：包括一級高頻脈沖處理裝置，污油與破乳劑混合后通過管道進入一級高頻脈沖處理裝置，經一級高頻脈沖處理裝置處理后的油通過管道進入離心分離裝置，經一級高頻脈沖處理裝置處理后的污水與反相破乳劑混合后通過管道依次經二級高頻脈沖處理裝置、微氣泡氣浮裝置和深度水處理裝置達標外排，經離心分離裝置分離的水和微氣泡氣浮裝置分離后的浮油分別通過管道進入污油進油管道；所述破乳劑的添加比例為污油重量的0.1%-0.5%；反相破乳劑的添加比例為污水重量的0.05%-0.2%。
2.根據權利要求1所述的一種油水砂三相分離系統，其特征在于：所述微氣泡氣浮裝置包括串聯設置的一級微氣泡氣浮裝置和二級微氣泡氣浮裝置。
3.根據權利要求1所述的一種油水砂三相分離系統，其特征在于：所述微氣泡氣浮裝置和深度水處理裝置之間的管道上還設有膜凈化裝置。
4.根據權利要求1所述的一種油水砂三相分離系統，其特征在于：所述污油進油管道上設有用于將污油和破乳劑均勻混合的第一管道混合器；所述一級高頻脈沖處理裝置與二級高頻脈沖處理裝置之間的管道上設有用于將污水和反相破乳劑均勻混合的第二管道混合器。
5.一種利用權利要求1-4之一所述油水砂三相分離系統進行的分離方法，其特征在于，具體包括以下步驟：a）在污油進油管道中加入破乳劑，污油與破乳劑混合后進入一級高頻脈沖處理裝置，然后在一級高頻脈沖處理裝置中進行一級靜態脈沖處理，處理時間為五分鐘至十分鐘，破乳劑的添加比例為污油重量的0.1%-0.5%；b）進行一級靜態脈沖處理后的污油再沉降八小時至十二小時，沉降處理后從一級高頻脈沖處理裝置底部分離出泥砂和污水，脫水后的油進入離心分離裝置進行進一步脫水，經離心分離裝置分離后的油直接進入煉油裝置進行加工，分離后的水通過管道進入污油進油管道；c）在二級高頻脈沖處理裝置的污水進水管道中加入反相破乳劑，污水與反相破乳劑混合后進入二級高頻脈沖處理裝置，然后在二級高頻脈沖處理裝置中進行二級靜態脈沖處理，處理時間為五分鐘至十分鐘，反相破乳劑的添加比例為污水重量的0.05%-0.2%；d）經二級高頻脈沖處理裝置處理后的污水進入微氣泡氣浮裝置，微氣泡氣浮裝置分離出的浮油通過管道進入污油進油管道；e）經微氣泡氣浮裝置分離出的水通過管道進入深度水處理裝置進行深度處理后達標外排。
6.根據權利要求5所述的分離方法，其特征在于：所述微氣泡氣浮裝置包括串聯設置的一級微氣泡氣浮裝置和二級微氣泡氣浮裝置。
7.根據權利要求5所述的分離方法，其特征在于：所述微氣泡氣浮裝置和深度水處理裝置之間的管道上還設有膜凈化裝置。
8.根據權利要求5或6或7所述的分離方法，其特征在于：所述污油進油管道上設有用于將污油和破乳劑均勻混合的第一管道混合器；所述一級高頻脈沖處理裝置與二級高頻脈沖處理裝置之間的管道上設有用于將污水和反相破乳劑均勻混合的第二管道混合器。
發明內容
本發明的目的在于提供一種結構簡單、處理成本低廉的油水砂三相分離系統及分離方法，解決了現有技術中處理成本高，處理后的水不能達到排放標準的技術問題。
為實現上述目的，本發明采用如下技術方案：一種油水砂三相分離系統，包括一級高頻脈沖處理裝置，污油與破乳劑混合后通過管道進入一級高頻脈沖處理裝置，經一級高頻脈沖處理裝置處理后的油通過管道進入離心分離裝置，經一級高頻脈沖處理裝置處理后的污水與反相破乳劑混合后通過管道依次經二級高頻脈沖處理裝置、微氣泡氣浮裝置和深度水處理裝置達標外排，經離心分離裝置分離的水和微氣泡氣浮裝置分離后的浮油分別通過管道進入污油進油管道；所述破乳劑的添加比例為污油重量的0.1%-0.5%；反相破乳劑的添加比例為污水重量的0.05%-0.2%。
作為本發明的一種改進，所述微氣泡氣浮裝置包括串聯設置的一級微氣泡氣浮裝置和二級微氣泡氣浮裝置。
作為本發明的一種改進，所述微氣泡氣浮裝置和深度水處理裝置之間的管道上還設有膜凈化裝置。
作為本發明的一種改進，所述污油進油管道上設有用于將污油和破乳劑均勻混合的第一管道混合器；所述一級高頻脈沖處理裝置與二級高頻脈沖處理裝置之間的管道上設有用于將污水和反相破乳劑均勻混合的第二管道混合器。
本發明還提供了一種利用上述油水砂三相分離系統進行的分離方法，具體包括以下步驟：a）在污油進油管道中加入破乳劑，污油與破乳劑混合后進入一級高頻脈沖處理裝置，然后在一級高頻脈沖處理裝置中進行一級靜態脈沖處理，處理時間為五分鐘至十分鐘，破乳劑的添加比例為污油重量的0.1%-0.5%；b）進行一級靜態脈沖處理后的污油再沉降八小時至十二小時，沉降處理后從一級高頻脈沖處理裝置底部分離出泥砂和污水，脫水后的油進入離心分離裝置進行進一步脫水，經離心分離裝置分離后的油直接進入煉油裝置進行加工，分離后的水通過管道進入污油進油管道；c）在二級高頻脈沖處理裝置的污水進水管道中加入反相破乳劑，污水與反相破乳劑混合后進入二級高頻脈沖處理裝置，然后在二級高頻脈沖處理裝置中進行二級靜態脈沖處理，處理時間為五分鐘至十分鐘，反相破乳劑的添加比例為污水重量的0.05%-0.2%；d）經二級高頻脈沖處理裝置處理后的污水進入微氣泡氣浮裝置，微氣泡氣浮裝置分離出的浮油通過管道進入污油進油管道；e）經微氣泡氣浮裝置分離出的水通過管道進入深度水處理裝置進行深度處理后達標外排。
作為本發明的一種改進，所述微氣泡氣浮裝置包括串聯設置的一級微氣泡氣浮裝置和二級微氣泡氣浮裝置。
作為本發明的一種改進，所述微氣泡氣浮裝置和深度水處理裝置之間的管道上還設有膜凈化裝置。
作為本發明的一種改進，所述污油進油管道上設有用于將污油和破乳劑均勻混合的第一管道混合器；所述一級高頻脈沖處理裝置與二級高頻脈沖處理裝置之間的管道上設有用于將污水和反相破乳劑均勻混合的第二管道混合器。
本發明的有益效果為：一種油水砂三相分離系統，污油與破乳劑混合后通過管道進入一級高頻脈沖處理裝置，通過破乳劑將污油中的“油包水”的乳狀液破乳，使與破乳劑混合后的污油在一級高頻脈沖處理裝置內進行高頻脈沖處理，經一級高頻脈沖處理裝置處理后的油通過管道再進入離心分離裝置進行分離，經離心分離裝置分離后的油中含水率降至0.3%以下，固雜含量降至0.1%以下，可以直接進入煉油裝置進行加工，不需要二次處理，節省了處理成本；經一級高頻脈沖處理裝置處理后的污水與反相破乳劑混合后通過管道進入二級高頻脈沖處理裝置，通過反相破乳劑將污水中的“水包油”的乳狀液破乳，使與反相破乳劑混合后的污水在二級高頻脈沖處理裝置內進行高頻脈沖處理，經二級高頻脈沖處理裝置處理后的污水通過管道依次經微氣泡氣浮裝置和深度水處理裝置處理后的清水達標外排，其中，清水中含油率降低至5ppm以下，COD含量降低95%。經離心分離裝置分離的水和微氣泡氣浮裝置分離后的浮油分別通過管道進入污油進油管道混入污油中重新處理，避免浮油外排而污染環境的現象發生。
上述破乳劑的添加比例為污油重量的0.1%-0.5%，反相破乳劑的添加比例為污水重量的0.05%-0.2%。破乳劑及反相破乳劑的總用量相對于常規破乳脫水方法中破乳劑用量減少50%以上，且使處理效果達到了最佳狀態，處理每噸含水污油的成本低至20元以下。
進一步地，微氣泡氣浮裝置包括串聯設置的一級微氣泡氣浮裝置和二級微氣泡氣浮裝置。通過串聯設置的兩級微氣泡氣浮裝置的設置，使污水中COD含量和含油率均得到了進一步改善。
進一步地，所述污油進油管道上設有用于將污油和破乳劑均勻混合的第一管道混合器；所述一級高頻脈沖處理裝置與二級高頻脈沖處理裝置之間的管道上設有用于將污水和反相破乳劑均勻混合的第二管道混合器。通過第一管道混合器和第二管道混合器的設置，使污油和破乳劑以及污水和反相破乳劑混合的更充分，進一步提高了處理效果，提高了工作效率。
本發明還提供了一種利用上述油水砂三相分離系統進行的分離方法，由于采用了上述的油水砂三相分離系統，因此其也就具有相應的有益效果，具體可以參照前面的說明，這里不再贅述。
綜上所述，本發明通過兩級高頻脈沖處理裝置對污油進行輔助處理，顯著降低了常規油水分離系統中的能耗和破乳劑用量，脫水除砂效果顯著,且污水處理效果優良，工藝簡單，操作方便，處理成本低廉。
（發明人：梁忠民;張景峰）
