公布日：2022.03.25

申請日：2021.12.29

分類號：C02F3/28(2006.01)I

摘要

本發明提供一種外置式廢水處理厭氧MBR技術裝置，包括廢水處理外殼、廢水處理槽、MBR膜架、MBR膜，廢水處理外殼內部開口設置有廢水處理槽，廢水處理槽內部固定安裝有MBR膜架，MBR膜架內部設置有MBR膜，廢水處理外殼內部設置有廢水輸送傳動機構和氧氣曝氣機構。通過污水管設有轉輪帶動后續曝氣機構與輔助凈水機構，有效的節約了電能源的使用，進而減少了該外置式廢水處理厭氧MBR技術裝置的成本預算，使該種外置式廢水處理厭氧MBR技術裝置更加的普及化，通過旋轉的旋轉曝氣噴頭與可以將污水細化的切水頭將污水與氧氣均勻的進行混合，進而有效的對污水中的厭氧菌進行滅殺，更加迅速的對污水進行了凈化。

權利要求書

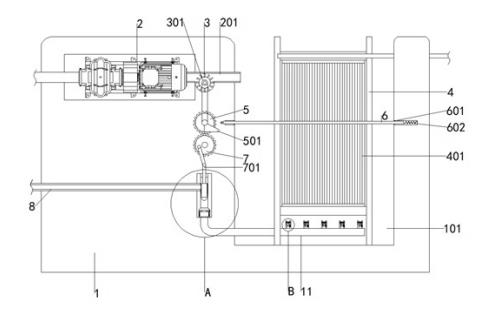

1.一種外置式廢水處理厭氧MBR技術裝置，其特征在于：該外置式廢水處理厭氧MBR技術裝置包括廢水處理外殼（1）、廢水處理槽（101）、MBR膜架（4）、MBR膜（401），所述廢水處理外殼（1）內部開口設置有廢水處理槽（101），所述廢水處理槽（101）內部固定安裝有MBR膜架（4），所述MBR膜架（4）內部設置有MBR膜（401），所述廢水處理外殼（1）內部設置有廢水輸送傳動機構和氧氣曝氣機構。

2.根據權利要求1所述的外置式廢水處理厭氧MBR技術裝置，其特征在于：所述廢水輸送傳動機構包括：污水泵（2）、污水管（201）、轉輪（3）、傳動座（301）、齒輪盤（5）；所述廢水處理外殼（1）內腔靠近廢水處理槽（101）一側位置固定安裝有污水泵（2），且污水泵（2）與外部污水管道連接，所述污水泵（2）另一側固定安裝有污水管（201），且污水管（201）延伸至廢水處理槽（101）內部。

3.根據權利要求2所述的外置式廢水處理厭氧MBR技術裝置，其特征在于：所述污水管（201）內部轉動安裝有轉輪（3），所述轉輪（3）一側固定安裝有傳動座（301），且傳動座（301）延伸至污水管（201）外部與污水管（201）密封轉動連接，所述廢水處理外殼（1）一側內腔靠近傳動座（301）下方位置轉動安裝有齒輪盤（5），且齒輪盤（5）與傳動座（301）通過鏈條傳動連接。

4.根據權利要求1所述的外置式廢水處理厭氧MBR技術裝置，其特征在于：所述氧氣曝氣機構包括：偏心齒輪盤（7）、傳動桿（701）、活塞頭（702）、氧氣管（8）、防逆打氧管（801）、防逆堵頭（9）、進氧口（901）、支板（10）、支板開口（1001）、曝氣管（11）、曝氣頭（1101）、旋轉曝氣噴頭（12）、進氣口（1201）、傳動齒輪盤A（1202）、曝氣支管（1203）、傘齒輪（1204）、電機（13）、傳動齒輪盤B（1301）、齒輪泵（14）、導水齒輪盤（1401）、混氧水道（15）、切水口（1501）、切水頭（1502）；所述廢水處理外殼（1）內腔靠近齒輪盤（5）下方位置轉動安裝有偏心齒輪盤（7），且偏心齒輪盤（7）與齒輪盤（5）咬合設置，所述偏心齒輪盤（7）一側轉動安裝有傳動桿（701），且傳動桿（701）為兩段式設置，所述傳動桿（701）第二段一側固定安裝有活塞頭（702）。

5.根據權利要求1所述的外置式廢水處理厭氧MBR技術裝置，其特征在于：所述廢水處理外殼（1）一側固定安裝有氧氣管（8），且氧氣管（8）與外部氧氣罐管道連接，所述廢水處理外殼（1）靠近偏心齒輪盤（7）下方位置靠近氧氣管（8）一側位置固定安裝有防逆打氧管（801），且防逆打氧管（801）與氧氣管（8）管道連接，且活塞頭（702）設置于防逆打氧管（801）內部；所述防逆打氧管（801）底部一側固定安裝有支板（10），所述支板（10）中央一側開口設置有支板開口（1001），所述支板開口（1001）頂部通過彈簧彈性安裝有防逆堵頭（9），且防逆堵頭（9）與防逆打氧管（801）契合設置，所述防逆堵頭（9）兩側均開口設置有進氧口（901）。

6.根據權利要求1所述的外置式廢水處理厭氧MBR技術裝置，其特征在于：所述廢水處理外殼（1）內腔靠近防逆打氧管（801）下方位置固定安裝有曝氣管（11），且曝氣管（11）與支板開口（1001）管道連接，且曝氣管（11）延伸至廢水處理槽（101）靠近MBR膜架（4）下方位置，所述曝氣管（11）一側靠近MBR膜（401）下方位置固定安裝有曝氣頭（1101），且曝氣頭（1101）數量為若干個。

7.根據權利要求6所述的外置式廢水處理厭氧MBR技術裝置，其特征在于：所述曝氣頭（1101）內部密封轉動安裝有旋轉曝氣噴頭（12），所述旋轉曝氣噴頭（12）底部開口設置有進氣口（1201），所述旋轉曝氣噴頭（12）頂部?jī)蓚?cè)固定安裝有曝氣支管（1203），且曝氣支管（1203）數量為若干個，且曝氣支管（1203）為不規則狀以圈型排列于旋轉曝氣噴頭（12）兩側；所述旋轉曝氣噴頭（12）一側固定安裝有傳動齒輪盤A（1202），所述曝氣頭（1101）內腔靠近旋轉曝氣噴頭（12）一側固定安裝有電機（13），所述電機（13）一側通過輸出軸連接有傳動齒輪盤B（1301），且傳動齒輪盤B（1301）與傳動齒輪盤A（1202）咬合設置，所述旋轉曝氣噴頭（12）一側靠近傳動齒輪盤A（1202）上方位置固定安裝有傘齒輪（1204）。

8.根據權利要求6所述的外置式廢水處理厭氧MBR技術裝置，其特征在于：所述曝氣頭（1101）兩側內腔均固定安裝有齒輪泵（14），所述齒輪泵（14）內部轉動安裝有導水齒輪盤（1401），且導水齒輪盤（1401）通過傘齒輪與傘齒輪（1204）傳動連接；所述曝氣頭（1101）內腔靠近齒輪泵（14）出水口一側位置開口設置有混氧水道（15），所述混氧水道（15）一側設置有切水口（1501），且切水口（1501）數量為若干個，且切水口（1501）為梯形設置，所述切水口（1501）上下兩側均固定安裝有切水頭（1502），且切水頭（1502）內部設置有若干六十度傾斜切水孔，且切水頭（1502）上下兩側與混氧水道（15）之間流水縫隙為二點五毫米。

發明內容

本發明的目的在于提供一種外置式廢水處理厭氧MBR技術裝置，以解決上述背景技術中提出的上個電鍍槽內的電鍍液隨著工件進入到下一個電鍍槽時，對導致電鍍的質量不夠高，因此需要對工件上的電鍍液進行清洗，而在進行清洗時，使用浸泡式的清洗方式過于浪費水資源，同時浸泡式的設計對電鍍液清洗不夠干凈，而且工件在通過裝置時不夠方便連續的問題。

本發明外置式廢水處理厭氧MBR技術裝置的目的與功效，由以下具體技術手段所達成：一種外置式廢水處理厭氧MBR技術裝置，該外置式廢水處理厭氧MBR技術裝置包括廢水處理外殼、廢水處理槽、MBR膜架、MBR膜，所述廢水處理外殼內部開口設置有廢水處理槽，所述廢水處理槽內部固定安裝有MBR膜架，所述MBR膜架內部設置有MBR膜，所述廢水處理外殼內部設置有廢水輸送傳動機構和氧氣曝氣機構。

進一步的，所述廢水輸送傳動機構包括：污水泵、污水管、轉輪、傳動座、齒輪盤；所述廢水處理外殼內腔靠近廢水處理槽一側位置固定安裝有污水泵，且污水泵與外部污水管道連接，所述污水泵另一側固定安裝有污水管，且污水管延伸至廢水處理槽內部。

進一步的，所述污水管內部轉動安裝有轉輪，所述轉輪一側固定安裝有傳動座，且傳動座延伸至污水管外部與污水管密封轉動連接，所述廢水處理外殼一側內腔靠近傳動座下方位置轉動安裝有齒輪盤，且齒輪盤與傳動座通過鏈條傳動連接。

進一步的，所述氧氣曝氣機構包括：偏心齒輪盤、傳動桿、活塞頭、氧氣管、防逆打氧管、防逆堵頭、進氧口、支板、支板開口、曝氣管、曝氣頭、旋轉曝氣噴頭、進氣口、傳動齒輪盤A、曝氣支管、傘齒輪、電機、傳動齒輪盤B、齒輪泵、導水齒輪盤、混氧水道、切水口、切水頭；所述廢水處理外殼內腔靠近齒輪盤下方位置轉動安裝有偏心齒輪盤，且偏心齒輪盤與齒輪盤咬合設置，所述偏心齒輪盤一側轉動安裝有傳動桿，且傳動桿為兩段式設置，所述傳動桿第二段一側固定安裝有活塞頭。

進一步的，所述廢水處理外殼一側固定安裝有氧氣管，且氧氣管與外部氧氣罐管道連接，所述廢水處理外殼靠近偏心齒輪盤下方位置靠近氧氣管一側位置固定安裝有防逆打氧管，且防逆打氧管與氧氣管管道連接，且活塞頭設置于防逆打氧管內部；所述防逆打氧管底部一側固定安裝有支板，所述支板中央一側開口設置有支板開口，所述支板開口頂部通過彈簧彈性安裝有防逆堵頭，且防逆堵頭與防逆打氧管契合設置，所述防逆堵頭兩側均開口設置有進氧口。

進一步的，所述廢水處理外殼內腔靠近防逆打氧管下方位置固定安裝有曝氣管，且曝氣管與支板開口管道連接，且曝氣管延伸至廢水處理槽靠近MBR膜架下方位置，所述曝氣管一側靠近MBR膜下方位置固定安裝有曝氣頭，且曝氣頭數量為若干個。

進一步的，所述曝氣頭內部密封轉動安裝有旋轉曝氣噴頭，所述旋轉曝氣噴頭底部開口設置有進氣口，所述旋轉曝氣噴頭頂部?jī)蓚?cè)固定安裝有曝氣支管，且曝氣支管數量為若干個，且曝氣支管為不規則狀以圈型排列于旋轉曝氣噴頭兩側；所述旋轉曝氣噴頭一側固定安裝有傳動齒輪盤A，所述曝氣頭內腔靠近旋轉曝氣噴頭一側固定安裝有電機，所述電機一側通過輸出軸連接有傳動齒輪盤B，且傳動齒輪盤B與傳動齒輪盤A咬合設置，所述旋轉曝氣噴頭一側靠近傳動齒輪盤A上方位置固定安裝有傘齒輪。

進一步的，所述曝氣頭兩側內腔均固定安裝有齒輪泵，所述齒輪泵內部轉動安裝有導水齒輪盤，且導水齒輪盤通過傘齒輪與傘齒輪傳動連接；所述曝氣頭內腔靠近齒輪泵出水口一側位置開口設置有混氧水道，所述混氧水道一側設置有切水口，且切水口數量為若干個，且切水口為梯形設置，所述切水口上下兩側均固定安裝有切水頭，且切水頭內部設置有若干六十度傾斜切水孔，且切水頭上下兩側與混氧水道之間流水縫隙為二點五毫米。

與現有結構相較之下，本發明具有如下有益效果：

1.通過污水管設有轉輪帶動后續曝氣機構與輔助凈水機構，有效的節約了電能源的使用，進而減少了該外置式廢水處理厭氧MBR技術裝置的成本預算，使該種外置式廢水處理厭氧MBR技術裝置更加的普及化；

2.通過旋轉的旋轉曝氣噴頭與可以將污水細化的切水頭將污水與氧氣均勻的進行混合，進而有效的對污水中的厭氧菌進行滅殺，更加迅速的對污水進行了凈化，有效的增加了該種外置式廢水處理厭氧MBR技術裝置的效率；

3.通過齒輪盤帶動搖桿對MBR膜進行晃動，使MBR膜在晃動的同時對污水進行凈化，減少了污水中雜質在MBR膜上積累的程度，使MBR膜對污水凈化的更加迅速快捷，增加了該種外置式廢水處理厭氧MBR技術裝置的實用性。

（發明人：金明波;白金宇;撒文龍）
