公布日：2022.03.15
申請日：2021.12.31
分類號：C02F1/78(2006.01)I;C02F101/30(2006.01)N;C02F103/06(2006.01)N
摘要
本發明屬于水處理技術領域，尤其涉及一種臭氧催化氧化廢水處理設備及廢水處理方法。本發明提供的處理設備為塔式結構，塔頂設置有尾氣排放口和廢水進口，塔底設置有回流水入口和出水口，塔體側壁設置有回流水出口和臭氧進氣口；塔體內由上至下依次包括：霧化噴淋裝置、催化濾料層和臭氧催化氧化膜曝氣流化床；臭氧催化氧化膜曝氣流化床中至少設有一層催化膜曝氣裝置，催化膜曝氣裝置包括：臭氧進氣底座；若干根一端與臭氧進氣底座的出氣口固定連通的中空纖維膜絲；和與中空纖維膜絲相結合的臭氧催化劑。本發明提供的處理設備能夠提高臭氧、催化劑、廢水三相混合傳質效率，臭氧利用率高，降解效果好，并同時實現臭氧尾氣的協同處理。
權利要求書
1.一種臭氧催化氧化廢水處理設備，為塔式結構，其特征在于，塔頂設置有尾氣排放口和廢水進口，塔底設置有回流水入口和出水口，塔體側壁設置有回流水出口和臭氧進氣口；塔體內由上至下依次包括：霧化噴淋裝置、催化濾料層和臭氧催化氧化膜曝氣流化床；所述霧化噴淋裝置的進水口與所述廢水進口相連；所述臭氧催化氧化膜曝氣流化床中至少設有一層催化膜曝氣裝置，所述催化膜曝氣裝置包括：臭氧進氣底座，所述臭氧進氣底座的進氣端與所述臭氧進氣口相連；若干根一端與所述臭氧進氣底座的出氣口固定連通的中空纖維膜絲；和與所述中空纖維膜絲相結合的臭氧催化劑；沿塔體高度方向，所述回流水出口位于所述催化濾料層與所述臭氧催化氧化膜曝氣流化床之間；所述回流水出口的出水端與所述回流水入口的進水端通過回流管路相連。
2.根據權利要求1所述的臭氧催化氧化廢水處理設備，其特征在于，所述臭氧催化劑與中空纖維膜絲的具體結合方式包括以下方式中的一種或多種：方式1：所述中空纖維膜絲的曝氣孔處附著有臭氧催化劑；方式2：所述中空纖維膜絲為膜絲基料與臭氧催化劑的一體化成型體。
3.根據權利要求1所述的臭氧催化氧化廢水處理設備，其特征在于，最頂層所述催化膜曝氣裝置的上方設置有若干個倒V型折流板，所述倒V型折流板的夾角區域?yàn)闅怏w收集區，夾角頂部設置有出氣口，出氣口與所述回流管路相連。
4.根據權利要求1所述的臭氧催化氧化廢水處理設備，其特征在于，相鄰兩層所述催化膜曝氣裝置之間設置有若干個八字型折流板。
5.根據權利要求1所述的臭氧催化氧化廢水處理設備，其特征在于，所述催化濾料層包括支撐層和負載在所述支撐層上的催化劑。
6.根據權利要求5所述的臭氧催化氧化廢水處理設備，其特征在于，所述催化劑為非均相多金屬多孔顆粒催化劑；所述支撐層的材料為帶有極性基團的高分子親水材料。
7.根據權利要求1所述的臭氧催化氧化廢水處理設備，其特征在于，所述中空纖維膜絲的內徑為100～500μm；所述中空纖維膜絲的孔徑為0.01～0.1μm；所述中空纖維膜絲的孔隙率為5～15％；所述中空纖維膜絲的膜絲厚度為50～100μm。
8.根據權利要求1所述的臭氧催化氧化廢水處理設備，其特征在于，所述臭氧催化劑為非均相多金屬多孔顆粒催化劑。
9.根據權利要求1所述的臭氧催化氧化廢水處理設備，其特征在于，還包括臭氧發生器；所述臭氧發生器的出氣口與所述臭氧進氣口相連。
10.一種臭氧催化氧化廢水處理方法，包括以下步驟：將待處理廢水送至權利要求1～9任一項所述的臭氧催化氧化廢水處理設備的廢水進口，廢水在處理設備的塔體內腔中進行臭氧催化氧化反應，在所述處理設備的塔底出水口得到處理后廢水。
發明內容
有鑒于此，本發明的目的在于提供一種臭氧催化氧化廢水處理設備及廢水處理方法，本發明提供的處理設備能夠提高臭氧、催化劑、廢水三相混合傳質效率，臭氧利用率高，降解效果好，并同時實現臭氧尾氣的協同處理。

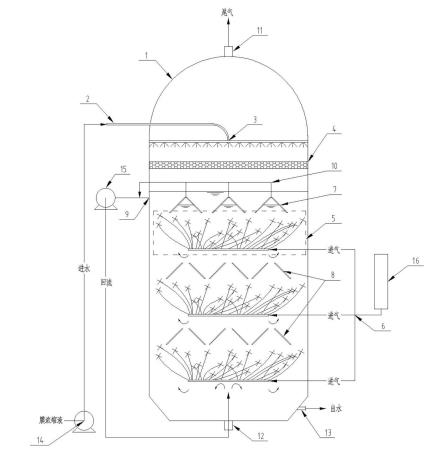

本發明提供了一種臭氧催化氧化廢水處理設備，為塔式結構，塔頂設置有尾氣排放口和廢水進口，塔底設置有回流水入口和出水口，塔體側壁設置有回流水出口和臭氧進氣口；
塔體內由上至下依次包括：霧化噴淋裝置、催化濾料層和臭氧催化氧化膜曝氣流化床；所述霧化噴淋裝置的進水口與所述廢水進口相連；所述臭氧催化氧化膜曝氣流化床中至少設有一層催化膜曝氣裝置，所述催化膜曝氣裝置包括：臭氧進氣底座，所述臭氧進氣底座的進氣端與所述臭氧進氣口相連；若干根一端與所述臭氧進氣底座的出氣口固定連通的中空纖維膜絲；和與所述中空纖維膜絲相結合的臭氧催化劑；
沿塔體高度方向，所述回流水出口位于所述催化濾料層與所述臭氧催化氧化膜曝氣流化床之間；所述回流水出口的出水端與所述回流水入口的進水端通過回流管路相連。
優選的，所述臭氧催化劑與中空纖維膜絲的具體結合方式包括以下方式中的一種或多種：
方式1：所述中空纖維膜絲的曝氣孔處附著有臭氧催化劑；
方式2：所述中空纖維膜絲為膜絲基料與臭氧催化劑的一體化成型體。
優選的，最頂層所述催化膜曝氣裝置的上方設置有若干個倒V型折流板，所述倒V型折流板的夾角區域?yàn)闅怏w收集區，夾角頂部設置有出氣口，出氣口與所述回流管路相連。
優選的，相鄰兩層所述催化膜曝氣裝置之間設置有若干個八字型折流板。
優選的，所述催化濾料層包括支撐層和負載在所述支撐層上的催化劑。
優選的，所述催化劑為非均相多金屬多孔顆粒催化劑；
所述支撐層的材料為帶有極性基團的高分子親水材料。
優選的，所述中空纖維膜絲的內徑為100～500μm；所述中空纖維膜絲的孔徑為0.01～0.1μm；所述中空纖維膜絲的孔隙率為5～15％；所述中空纖維膜絲的膜絲厚度為50～100μm。
優選的，所述臭氧催化劑為非均相多金屬多孔顆粒催化劑。
優選的，還包括臭氧發生器；所述臭氧發生器的出氣口與所述臭氧進氣口相連。
本發明還提供了一種臭氧催化氧化廢水處理方法，包括以下步驟：
將待處理廢水送至上述技術方案所述的臭氧催化氧化廢水處理設備的廢水進口，廢水在處理設備的塔體內腔中進行臭氧催化氧化反應，在所述處理設備的塔底出水口得到處理后廢水。
與現有技術相比，本發明提供了一種臭氧催化氧化廢水處理設備及廢水處理方法。本發明提供的處理設備為塔式結構，塔頂設置有尾氣排放口和廢水進口，塔底設置有回流水入口和出水口，塔體側壁設置有回流水出口和臭氧進氣口；塔體內由上至下依次包括：霧化噴淋裝置、催化濾料層和臭氧催化氧化膜曝氣流化床；所述霧化噴淋裝置的進水口與所述廢水進口相連；所述臭氧催化氧化膜曝氣流化床中至少設有一層催化膜曝氣裝置，所述催化膜曝氣裝置包括：臭氧進氣底座，所述臭氧進氣底座的進氣端與所述臭氧進氣口相連；若干根一端與所述臭氧進氣底座的出氣口固定連通的中空纖維膜絲；和與所述中空纖維膜絲相結合的臭氧催化劑；沿塔體高度方向，所述回流水出口位于所述催化濾料層與所述臭氧催化氧化膜曝氣流化床之間；所述回流水出口的出水端與所述回流水入口的進水端通過回流管路相連。該處理設備的運行過程如下：待處理廢水首先泵入塔體上部的霧化噴淋裝置，廢水經霧化噴淋裝置噴出后以噴霧的形式均勻覆蓋整個塔體橫截面，并均勻落到催化濾料層；霧滴在催化濾料層上首先形成液膜，隨著落在催化濾料層上的霧滴增加，液膜增厚變成液滴滴落進入催化臭氧膜曝氣流化床；當流化床內液位升一定高度后回流水出口閥門打開，將流化床頂部的廢液回流至塔體底部，通過循環回流作為流化動力；臭氧由臭氧進氣口輸入至臭氧進氣底座，再進入中空纖維膜絲，之后由中空纖維膜上的曝氣孔釋放，水中有機污染物與臭氧接觸，在臭氧催化劑作用下發生氧化反應；同時，在循環回流產生的流化作用下，臭氧、催化劑和廢水在流化床內進行高效傳質，進一步促進氧化反應的高效進行；廢水經過處理后由塔體底部的出水口排出；臭氧催化氧化膜曝氣流化床中的未反應的臭氧逸散出液面成為臭氧尾氣，尾氣上升過程中首先遇到催化濾料層滴落的液滴，臭氧尾氣中的部分臭氧與廢水液滴中的有機污染物反應，殘留的臭氧上升至催化濾料層，催化濾料層上附著臭氧催化劑，臭氧被濾料層上的液膜攔截并在臭氧催化劑作用下和液膜中的有機污染物反應，殘留的臭氧穿過液膜后會與霧化噴淋裝置產生的霧滴充分接觸并與其中的有機污染物反應；經過以上三級處理，臭氧尾氣中的絕大部分臭氧被去除，尾氣中的臭氧濃度已經低于環境允許排放的規定值，直接通過尾氣排放口排出塔外。本發明提供的技術方案將膜曝氣技術和催化臭氧氧化技術有機結合并應用到高濃度有機廢水(例如垃圾滲濾液膜濃縮液)的高級氧化處理中，解決了傳統催化臭氧氧化設備中臭氧、催化劑和廢水之間的三相混合傳質效果差，臭氧利用率低，臭氧氧化效果不穩定等問題，實現在較低的曝氣能耗下對廢水中有機物進行高效氧化分解，降低了處理成本。另外，本發明提供的技術方案還利用氣液逆流設計，充分利用通過多級氣液接觸手段捕捉水中逸散的臭氧，既充分利用了逸散的臭氧又實現臭氧尾氣的達標排放，省去臭氧尾氣處理措施和處置成本。本發明技術方案具有良好的經濟效益和環境效益，應用前景十分廣闊。
（發明人：賴信可;賴志鵬;林江;林志福;莊燁）
