公布日：2022.03.25
申請日：2021.12.16
分類號：C02F3/30(2006.01)I
摘要
本發明公開了一種改良型氧化溝升級改造的方法，包括污水通過配水井進入?yún)捬鯀^(qū)，厭氧區安裝潛水攪拌機和溶氧儀，厭氧區通過管道和缺氧區相連，缺氧區安裝潛水推流器和溶氧儀，缺氧區和好氧區之間設置隔墻，并安裝內回流控制閘門，好氧區底部設置微孔曝氣器，微孔曝氣器通過ABS曝氣支管、ABS曝氣干管和曝氣管道與空氣懸浮風機相連接，好氧區安裝潛水推流器和溶氧儀。本發明成本低、能耗小，脫氮除磷效果明顯，是一種改良型氧化溝升級改造的方法，該方法通過對改良型氧化溝進行底部曝氣和設備改造，提高了氧化溝的氧氣利用率，降低了處理能耗，使工藝能夠穩定去除污水中的有機物和氮磷等污染物。
權利要求書

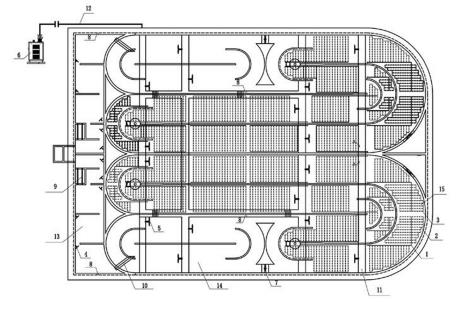

1.一種改良型氧化溝升級改造的方法，其特征在于：包括污水通過配水井（9）進入?yún)捬鯀^(qū)（13），厭氧區（13）安裝潛水攪拌機（4）和溶氧儀（8），厭氧區（13）通過管道（10）和缺氧區（14）相連，缺氧區（14）安裝潛水推流器（5）和溶氧儀（8），缺氧區和好氧區（15）之間設置隔墻，并安裝內回流控制閘門（7），好氧區（15）底部設置微孔曝氣器（3），微孔曝氣器（3）通過ABS曝氣支管（2）、ABS曝氣干管（1）和曝氣管道（12）與空氣懸浮風機（6）相連接，好氧區（15）安裝潛水推流器（5）和溶氧儀（8）。
2.根據權利要求1所述的一種改良型氧化溝升級改造的方法，其特征在于：所述的厭氧區（13）與配水井（9）相連，污水通過配水井（9）進入?yún)捬鯀^(qū)（13），厭氧區（13）內部設置潛水攪拌機（4）和溶氧儀（8），潛水攪拌機（4）安裝于池底部，溶氧儀（8）采用侵入式安裝，支架固定在混凝土墻壁上。
3.根據權利要求1所述的一種改良型氧化溝升級改造的方法，其特征在于：所述的缺氧區（14）進水端通過管道（10）和厭氧區（13）相連，出水端與好氧區（15）相連接，二者之間設置內回流控制閘門（7），內回流控制閘門（7）安裝于隔墻和墻壁之間，缺氧區（14）內部設置潛水推流器（5）和溶氧儀（8），潛水推流器（5）安裝于走道板（11）上，溶氧儀（8）采用侵入式安裝，支架固定在混凝土墻壁上。
4.根據權利要求1所述的一種改良型氧化溝升級改造的方法，其特征在于：所述的好氧區（15）進水端與缺氧區（14）相連，出水端通過管道與二沉池連接，好氧區（15）底部安裝微孔曝氣器（3），微孔曝氣器（3）通過ABS曝氣支管（2）、ABS曝氣干管（1）和曝氣管道（12）與空氣懸浮風機（6）相連接，好氧區（15）內部設置潛水推流器（5）和溶氧儀（8），潛水推流器（5）安裝于走道板（11）上，溶氧儀（8）采用侵入式安裝，支架固定在混凝土墻壁上。
發明內容
為了克服上述改良型氧化溝工藝中存在的不足，滿足日趨嚴格的廢水排放標準要求，本發明提供了一種改良型氧化溝升級改造的方法，通過對改良型氧化溝進行底部曝氣和設備改造，提高了氧化溝的氧氣利用率，降低了處理能耗，使工藝能夠穩定去除污水中的有機物和氮磷等污染物。
本發明的目的是這樣實現的：一種改良型氧化溝升級改造的方法，其特征在于：包括污水通過配水井9進入?yún)捬鯀^(qū)13，厭氧區13安裝潛水攪拌機4和溶氧儀8，厭氧區13通過管道10和缺氧區14相連，缺氧區14安裝潛水推流器5和溶氧儀8，缺氧區和好氧區15之間設置隔墻，并安裝內回流控制閘門7，好氧區15底部設置微孔曝氣器3，微孔曝氣器3通過ABS曝氣支管2、ABS曝氣干管1和曝氣管道12與空氣懸浮風機6相連接，好氧區15安裝潛水推流器5和溶氧儀8。
所述的厭氧區13與配水井9相連，污水通過配水井9進入?yún)捬鯀^(qū)13，厭氧區13內部設置潛水攪拌機4和溶氧儀8，潛水攪拌機4安裝于池底部，溶氧儀8采用侵入式安裝，支架固定在混凝土墻壁上。
所述的缺氧區14進水端通過管道10和厭氧區13相連，出水端與好氧區15相連接，二者之間設置內回流控制閘門7，內回流控制閘門7安裝于隔墻和墻壁之間，缺氧區14內部設置潛水推流器5和溶氧儀8，潛水推流器5安裝于走道板11上，溶氧儀8采用侵入式安裝，支架固定在混凝土墻壁上。
所述的好氧區15進水端與缺氧區14相連，出水端通過管道與二沉池連接，好氧區15底部安裝微孔曝氣器3，微孔曝氣器3通過ABS曝氣支管2、ABS曝氣干管1和曝氣管道12與空氣懸浮風機6相連接，好氧區15內部設置潛水推流器5和溶氧儀8，潛水推流器5安裝于走道板11上，溶氧儀8采用侵入式安裝，支架固定在混凝土墻壁上。
積極有益效果：本發明為一種改良型氧化溝升級改造的方法，通過對改良型氧化溝進行底部曝氣改造，并增設潛水攪拌機、潛水推流器、溶氧儀等設備，提高了氧化溝的氧氣利用率，降低了處理能耗，使工藝能夠穩定去除污水中的有機物和氮磷等污染物。
（發明人：劉從彬;劉峻;張成帥;朱亞飛;李祥華;張春紅;李芒）
