公布日：2022.02.25
申請日：2022.01.07
分類號：C02F9/10(2006.01)I;B01D33/27(2006.01)I;B01D33/64(2006.01)I;B01D33/80(2006.01)I;B01D33/15(2006.01)I;C02F103/20(2006.01)N
摘要
本發明公開的一種豬場廢水綜合處理裝置，涉及廢水處理技術領域，包括支撐機構，還包括，執行機構，執行機構包括打碎抽液組件、傳送過濾組件，打碎抽液組件用于抽取廢水，并將廢水中的大塊固體打散，避免管道堵塞，傳送過濾組件用于將打碎抽液組件打散抽取的廢水進行過濾，實現初步固液分離，并將水分殘留的固體傳送給控制機構；控制機構包括擠壓組件、聯動組件，擠壓組件用于將固體內殘存的水分?jǐn)D出，聯動組件用于擠壓后固體的落料以及控制處理機構滅菌殺卵后液體的排放；處理機構通過沼氣作為燃料，對廢水進行加熱，滅殺細菌、蟲卵，本發明通過執行機構、控制機構以及處理機構的配合實現豬場廢水的安全處理，殺菌效果好。
權利要求書

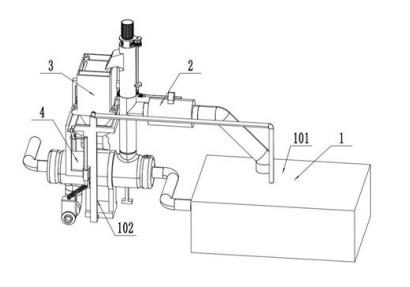

1.一種豬場廢水綜合處理裝置，包括支撐機構（1），其特征在于，還包括：執行機構（2），執行機構（2）包括打碎抽液組件、傳送過濾組件，打碎抽液組件用于抽取廢水，并將廢水中的大塊固體打散，避免管道堵塞，傳送過濾組件用于將打碎抽液組件打散抽取的廢水進行過濾，實現初步固液分離，并將水分殘留的固體傳送給控制機構（3）；控制機構（3），控制機構（3）包括擠壓組件、聯動組件，擠壓組件用于將執行機構（2）傳送的固體進行擠壓，將固體內殘存的水分?jǐn)D出，聯動組件用于擠壓后固體的落料以及控制處理機構（4）滅菌殺卵后液體的排放；處理機構（4），處理機構（4）通過沼氣作為燃料，對廢水進行加熱，滅殺細菌、蟲卵。
2.如權利要求1所述的一種豬場廢水綜合處理裝置，其特征在于：所述擠壓組件包括控制殼體（302），控制殼體（302）上固定安裝有開口向上的控制濾筒（305），控制濾筒（305）的一個側板上設置有若干漏水孔，控制殼體（302）與控制濾筒（305）之間固定安裝有控制導向桿（304），控制導向桿（304）上滑動安裝有控制推板（303），控制推板（303）與控制氣缸（301）的活塞桿固定連接，控制推板（303）、控制濾筒（305）的底部設置有控制滑板（306）。
3.如權利要求2所述的一種豬場廢水綜合處理裝置，其特征在于：所述控制滑板（306）上固定安裝有聯動滑桿（308）、擠壓滑座（310），擠壓滑座（310）、聯動滑桿（308）、控制滑板（306）沿著控制滑桿（307）的軸向方向滑動，控制滑桿（307）上套設有擠壓彈簧（311），擠壓彈簧（311）的兩端分別與擠壓連接板（312）、擠壓滑座（310）固定連接，控制滑桿（307）固定安裝在擠壓連接板（312）上，控制滑板（306）上設置有缺口，控制滑板（306）的缺口處還設置有卡位組件。
4.如權利要求3所述的一種豬場廢水綜合處理裝置，其特征在于：所述擠壓彈簧（311）為自然狀態時，控制滑板（306）的上表面同時與控制推板（303）、控制濾筒（305）的底面接觸。
5.如權利要求3所述的一種豬場廢水綜合處理裝置，其特征在于：所述卡位組件包括三角滑動座（309），三角滑動座（309）上設置有一直角三角塊，常態下三角滑動座（309）在卡位彈簧（318）的作用下貼緊控制滑板（306），且直角三角塊在卡位彈簧（318）的作用下處于控制滑板（306）的缺口中，直角三角塊呈上窄下寬設置，且直角三角塊的斜面朝向控制氣缸（301）。
6.如權利要求5所述的一種豬場廢水綜合處理裝置，其特征在于：所述三角滑動座（309）沿著卡位導向柱（317）的軸向方向滑動，所述三角滑動座（309）上轉動安裝有輥?zhàn)樱?23），常態下輥?zhàn)樱?23）與卡位塊（322）上的斜面保持接觸，卡位塊（322）沿卡位導桿（320）的軸向方向滑動，常態下卡位塊（322）在移動彈簧（321）的作用下貼緊卡位安裝座（319）的一端，所述擠壓連接板（312）上固定安裝有一與卡位塊（322）位置對應的聯動擋板（316）。
7.如權利要求1所述的一種豬場廢水綜合處理裝置，其特征在于：所述聯動組件包括與聯動滑桿（308）轉動連接的聯動連桿（313），聯動連桿（313）上設置有滑槽，聯動連桿（313）的滑槽內滑動安裝有聯動滑柱（314），聯動滑柱（314）固定安裝在聯動豎直桿（315）的第一端上，聯動豎直桿（315）滑動安裝在處理殼體（404）上，聯動豎直桿（315）的第二端滑動安裝在聯動轉桿（324）的一個導槽內，聯動轉桿（324）上設置有兩個導槽，聯動轉桿（324）的另一個導槽內滑動安裝有擋水滑塊（326）的第一端，聯動轉桿（324）與聯動支桿（325）轉動連接，聯動支桿（325）固定安裝在排水殼體（327）上，排水殼體（327）內滑動安裝有擋水滑塊（326）。
8.如權利要求7所述的一種豬場廢水綜合處理裝置，其特征在于：常態下，所述擋水滑塊（326）在復位彈簧（328）的作用下貼緊在排水殼體（327）的底部，使排水殼體（327）兩側的通道保持關閉。
發明內容
本發明針對現有技術上的缺陷，提供一種豬場廢水綜合處理裝置，克服現有技術中各種弊端：消毒液處理成本過大，不利于長期的廢水處理，且消毒液處理廢水存在有害物質（沒殺滅的細菌和蟲卵、過量添加的化學藥物）二度污染環境的安全隱患，實現豬場廢水高效、安全和環保的處理。
一種豬場廢水綜合處理裝置，包括支撐機構，還包括：執行機構，執行機構包括打碎抽液組件、傳送過濾組件，打碎抽液組件用于抽取廢水，并將廢水中的大塊固體打散，避免管道堵塞，傳送過濾組件用于將打碎抽液組件打散抽取的廢水進行過濾，實現初步固液分離，并將水分殘留的固體傳送給控制機構；控制機構，控制機構包括擠壓組件、聯動組件，擠壓組件用于將執行機構傳送的固體進行擠壓，將固體內殘存的水分?jǐn)D出，聯動組件用于擠壓后固體的落料以及控制處理機構滅菌殺卵后液體的排放；處理機構，處理機構通過沼氣作為燃料，對廢水進行加熱，滅殺細菌、蟲卵。
進一步的，所述擠壓組件包括控制殼體，控制殼體上固定安裝有開口向上的控制濾筒，控制濾筒的一個側板上設置有若干漏水孔，控制殼體與控制濾筒之間固定安裝有控制導向桿，控制導向桿上滑動安裝有控制推板，控制推板與控制氣缸的活塞桿固定連接，控制推板、控制濾筒的底部設置有控制滑板。
進一步的，所述控制滑板上固定安裝有聯動滑桿、擠壓滑座，擠壓滑座、聯動滑桿、控制滑板沿著控制滑桿的軸向方向滑動，控制滑桿上套設有擠壓彈簧，擠壓彈簧的兩端分別與擠壓連接板、擠壓滑座固定連接，控制滑桿固定安裝在擠壓連接板上，控制滑板上設置有缺口，控制滑板的缺口處還設置有卡位組件。
進一步的，所述擠壓彈簧為自然狀態時，控制滑板的上表面同時與控制推板、控制濾筒的底面接觸。
進一步的，所述卡位組件包括三角滑動座，三角滑動座上設置有一直角三角塊，常態下三角滑動座在卡位彈簧的作用下貼緊控制滑板，且直角三角塊在卡位彈簧的作用下處于控制滑板的缺口中，直角三角塊呈上窄下寬設置，且直角三角塊的斜面朝向控制氣缸。
進一步的，所述三角滑動座沿著卡位導向柱的軸向方向滑動，所述三角滑動座上轉動安裝有輥?zhàn)�，常態下輥?zhàn)优c卡位塊上的斜面保持接觸，卡位塊沿卡位導桿的軸向方向滑動，常態下卡位塊在移動彈簧的作用下貼緊卡位安裝座的一端，所述擠壓連接板上固定安裝有一與卡位塊位置對應的聯動擋板。
進一步的，所述聯動組件包括與聯動滑桿轉動連接的聯動連桿，聯動連桿上設置有滑槽，聯動連桿的滑槽內滑動安裝有聯動滑柱，聯動滑柱固定安裝在聯動豎直桿的第一端上，聯動豎直桿滑動安裝在處理殼體上，聯動豎直桿的第二端滑動安裝在聯動轉桿的一個導槽內，聯動轉桿上設置有兩個導槽，聯動轉桿的另一個導槽內滑動安裝有擋水滑塊的第一端，聯動轉桿與聯動支桿轉動連接，聯動支桿固定安裝在排水殼體上，排水殼體內滑動安裝有擋水滑塊。
進一步的，常態下，所述擋水滑塊在復位彈簧的作用下貼緊在排水殼體的底部，使排水殼體兩側的通道保持關閉。
本發明與現有技術相比的有益效果是：（1）本發明通過執行機構中的打碎抽液組件抽取廢水，并將廢水中的大塊固體打散，避免管道堵塞，并通過傳送過濾組件將廢水進行過濾，實現初步固液分離；（2）本發明通過控制機構中的擠壓組件將固體內殘存的水分?jǐn)D出，并通過聯動組件控制擠壓后固體的落料以及滅菌殺卵后液體的排放，工作效率高；（3）本發明通過處理機構使用沼氣作為燃料，利用燃燒管道對處理殼體內的廢水進行高溫加熱，有效滅殺各種細菌和蟲卵，殺菌效果徹底，避免殘留細菌和蟲卵排放后造成感染，同時避免過量添加化學藥劑的二次污染。
（發明人：高開國;王麗;楊雪芬;肖昊;溫曉鹿;蔣宗勇）
