公布日：2022.03.01
申請日：2021.08.16
分類號：C02F11/00(2006.01)I;C02F11/122(2019.01)I;C02F11/10(2006.01)I;C02F11/143(2019.01)I;C10B53/00(2006.01)I
摘要
本發明公開了一種壓裂返排液沉淀污泥的資源化利用系統，包括污泥調節單元、污泥脫水單元以及高溫?zé)峤鈫卧�。還公開一種壓裂返排液沉淀污泥的資源化利用方法，包括以下步驟：(1)預處理；(2)脫水；(3)熱解。優點在于：通過向污泥調節池內投加砂石來提高壓裂返排液沉淀污泥的流動性，有效釋放污泥內部包裹的水分，有利于泥水分離；通過隔膜壓濾機脫水后，可大大降低脫水污泥中的含水率，減小高溫?zé)峤鉅t的投資成本和運行成本；將脫水污泥送入高溫?zé)峤鉅t進行高溫?zé)峤馓幚�，使脫水污泥中的有機質及膠體等物質通過高溫分解，不產生有害性氣體或有害性氣體含量極低，砂石及部分礦物質形成玻璃體，可以用來作為磚廠的原材料等。
權利要求書
1.一種壓裂返排液沉淀污泥的資源化利用系統，其特征在于，包括污泥調節單元、污泥脫水單元以及高溫?zé)峤鈫卧凰鑫勰嗾{(diào)節單元的污泥調節池的出泥口通過進泥管道與所述污泥脫水單元的隔膜壓濾機的進泥口連通，所述隔膜壓濾機的出泥口通過管道與所述高溫?zé)峤鈫卧母邷責峤鉅t的進料口連通。
2.根據權利要求1所述的一種壓裂返排液沉淀污泥的資源化利用系統，其特征在于，所述污泥調節單元包括污泥調節池、砂石料倉以及攪拌機；所述砂石料倉的出料口與下料溜槽的進料端連通，所述下料溜槽的出料端置于所述污泥調節池的上方；在所述污泥調節池內設有所述攪拌機。
3.根據權利要求1所述的一種壓裂返排液沉淀污泥的資源化利用系統，其特征在于，所述污泥脫水單元包括隔膜壓濾機、壓榨泵和水箱；所述水箱的出水端與所述壓榨泵的進水端連通，所述壓榨泵的出水端與所述隔膜壓濾機的壓榨進水口連通。
4.根據權利要求3所述的一種壓裂返排液沉淀污泥的資源化利用系統，其特征在于，所述污泥脫水單元還包括空氣壓縮機；所述空氣壓縮機的出氣口與所述進泥管道的出泥端連通，且空氣壓縮機的出氣方向與所述進泥管道內的污泥走向相反。
5.根據權利要求1所述的一種壓裂返排液沉淀污泥的資源化利用系統，其特征在于，所述高溫?zé)峤鈫卧ǜ邷責峤鉅t。
6.利用權利要求1-5任一所述的一種壓裂返排液沉淀污泥的資源化利用系統的方法，其特征在于，包括以下步驟：(1)預處理：將壓裂返排液沉淀污泥送入污泥調節池內，通過向污泥調節池內投加砂石來提高壓裂返排液沉淀污泥的流動性，并由攪拌機進行攪拌，使砂石與壓裂返排液沉淀污泥均勻混合，最終得到流動污泥；(2)脫水：將所述步驟(1)預處理中得到的流動污泥送入隔膜壓濾機進行脫水處理，得到上清液和含水率低于48％的脫水污泥；(3)熱解：將所述步驟(2)脫水中得到的脫水污泥送入高溫?zé)峤鉅t進行高溫?zé)峤馓幚恚ㄟ^向高溫?zé)峤鉅t內通入足量的空氣，使脫水污泥中的有機質及膠體等物質通過高溫分解，砂石及部分礦物質形成性質極穩定的主要成分為二氧化硅的玻璃體。
7.根據權利要求6所述的一種壓裂返排液沉淀污泥的資源化利用方法，其特征在于，所述步驟(1)預處理中，向污泥調節池內投加的砂石為粒徑d10＝0.5-1.0mm、不均勻系數K60＜1.6的風化砂石，投加總量為壓裂返排液沉淀污泥絕干泥量的50％-100％，攪拌機的轉速為60-100rpm，壓裂返排液沉淀污泥在污泥調節池內的停留時間為1-2h。
8.根據權利要求6所述的一種壓裂返排液沉淀污泥的資源化利用方法，其特征在于，所述步驟(2)脫水中，隔膜壓濾機的進料壓力為0.8Mpa，進料時間為1.5h；隔膜壓濾機進料后，按照30Mpa的壓力對流動污泥進行擠壓，并保壓時間6h；之后，采用高壓水進行壓榨，壓榨時隔膜壓濾機的運行壓力為1.2MPa，壓榨時間為0.5h。
9.根據權利要求8所述的一種壓裂返排液沉淀污泥的資源化利用方法，其特征在于，隔膜壓濾機進料后，通過高壓空氣對隔膜壓濾機的進泥管道進行反吹，使進泥管道及隔膜壓濾機內部中心進料孔內的泥漿反吹至污泥調節池內。
10.根據權利要求6所述的一種壓裂返排液沉淀污泥的資源化利用方法，其特征在于，所述步驟(3)熱解中，熱解溫度為1150℃-1200℃，熱解時間為1-2h。
發明內容：
本發明的第一個目的在于提供一種壓裂返排液沉淀污泥的資源化利用系統；
本發明的第二個目的在于提供一種壓裂返排液沉淀污泥的資源化利用方法；
本發明的第一個目的由如下技術方案實施：

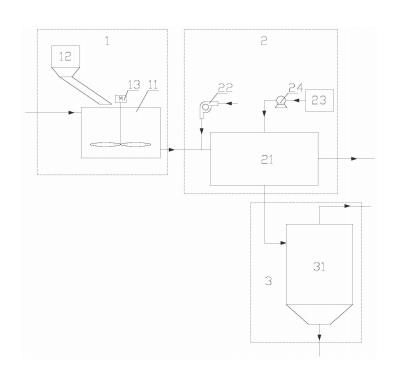

一種壓裂返排液沉淀污泥的資源化利用系統，包括污泥調節單元、污泥脫水單元以及高溫?zé)峤鈫卧?/p>
所述污泥調節單元的污泥調節池的出泥口通過進泥管道與所述污泥脫水單元的隔膜壓濾機的進泥口連通，所述隔膜壓濾機的出泥口通過管道與所述高溫?zé)峤鈫卧母邷責峤鉅t的進料口連通。
進一步的，所述污泥調節單元包括污泥調節池、砂石料倉以及攪拌機；
所述砂石料倉的出料口與下料溜槽的進料端連通，所述下料溜槽的出料端置于所述污泥調節池的上方；在所述污泥調節池內設有所述攪拌機。
進一步的，所述污泥脫水單元包括隔膜壓濾機、壓榨泵和水箱；
所述水箱的出水端與所述壓榨泵的進水端連通，所述壓榨泵的出水端與所述隔膜壓濾機的壓榨進水口連通。
進一步的，所述污泥脫水單元還包括空氣壓縮機；
所述空氣壓縮機的出氣口與所述進泥管道的出泥端連通，且空氣壓縮機的出氣方向與所述進泥管道內的污泥走向相反。
進一步的，所述高溫?zé)峤鈫卧ǜ邷責峤鉅t。
本發明的第二個目的由如下技術方案實施：
一種壓裂返排液沉淀污泥的資源化利用方法，包括以下步驟：
(1)預處理：將壓裂返排液沉淀污泥送入污泥調節池內，通過向污泥調節池內投加砂石來提高壓裂返排液沉淀污泥的流動性，并由攪拌機進行攪拌，使砂石與壓裂返排液沉淀污泥均勻混合，最終得到流動污泥；
(2)脫水：將所述步驟(1)預處理中得到的流動污泥送入隔膜壓濾機進行脫水處理，得到上清液和含水率低于48％的脫水污泥；
(3)熱解：將所述步驟(2)脫水中得到的脫水污泥送入高溫?zé)峤鉅t進行高溫?zé)峤馓幚恚ㄟ^向高溫?zé)峤鉅t內通入足量的空氣，使脫水污泥中的有機質及膠體等物質通過高溫分解，砂石及部分礦物質形成性質極穩定的主要成分為二氧化硅的玻璃體。
進一步的，所述步驟(1)預處理中，向污泥調節池內投加的砂石為粒徑為d10＝0.5-1.0mm、不均勻系數K60＜1.6的風化砂石，投加總量為壓裂返排液沉淀污泥絕干泥量的50％-100％，攪拌機的轉速為60-100rpm，壓裂返排液沉淀污泥在污泥調節池內的停留時間為1-2h。
進一步的，所述步驟(2)脫水中，隔膜壓濾機的進料壓力為0.8Mpa，進料時間為1.5h；隔膜壓濾機進料后，按照30Mpa的壓力對流動污泥進行擠壓，并保壓時間6h；之后，采用高壓水進行壓榨，壓榨時隔膜壓濾機的運行壓力為1.2MPa，壓榨時間為0.5h。
進一步的，隔膜壓濾機進料后，通過高壓空氣對隔膜壓濾機的進泥管道進行反吹，使進泥管道及隔膜壓濾機內部中心進料孔內的泥漿反吹至污泥調節池內。
進一步的，所述步驟(3)熱解中，熱解溫度為1150℃-1200℃，熱解時間為1-2h。
本發明的優點：
本發明通過向污泥調節池內投加砂石來提高壓裂返排液沉淀污泥的流動性，有效釋放污泥內部包裹的水分，有利于泥水分離；通過隔膜壓濾機脫水后，可大大降低脫水污泥中的含水率，減小高溫?zé)峤鉅t的投資成本和運行成本；將脫水污泥送入高溫?zé)峤鉅t進行高溫?zé)峤馓幚�，使脫水污泥中的有機質及膠體等物質通過高溫分解，不產生有害性氣體或有害性氣體含量極低，砂石及部分礦物質形成性質極穩定的主要成分為二氧化硅的玻璃體，可以用來作為磚廠的原材料或作為道路墊層或底基層等的添加劑，從而實現循環利用。
（發明人：李買軍;鄭陽;黨平;李戰勝;李思序;余占軍;張佳;賽世杰;王巧玲）
