公布日：2022.03.04
申請日：2021.11.26
分類號：C02F1/48(2006.01)I;C02F11/121(2019.01)I
摘要

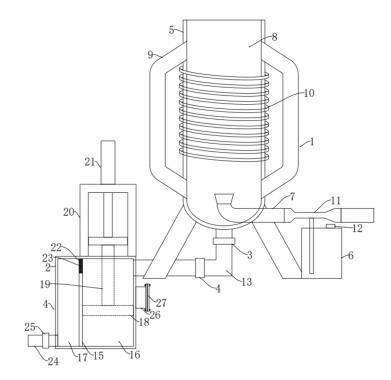

本發明公開了一種污泥污水分離循環再利用裝置，包括氣送炸裂式環流混合預沉降組件和二次脫水組件，所述氣送炸裂式環流混合預沉降組件通過排泥管與二次脫水組件連接，所述排泥管上設有切斷閥和單向閥一；所述氣送炸裂式環流混合預沉降組件包括環流筒、磁性絮凝劑存儲箱和進氣管，所述進氣管一端設于環流筒內且靠底部設置，所述進氣管上設有文丘里管，所述文丘里管的支管部插入磁性絮凝劑存儲箱內，所述文丘里管與磁性絮凝劑存儲箱密閉連接。本發明屬于污水處理設備技術領域，具體是指一種污泥污水分離循環再利用裝置。
權利要求書
1.一種污泥污水分離循環再利用裝置，其特征在于：包括氣送炸裂式環流混合預沉降組件和二次脫水組件，所述氣送炸裂式環流混合預沉降組件通過排泥管與二次脫水組件連接，所述排泥管上設有切斷閥和單向閥一；所述氣送炸裂式環流混合預沉降組件包括環流筒、磁性絮凝劑存儲箱和進氣管，所述進氣管一端設于環流筒內且靠底部設置，所述進氣管上設有文丘里管，所述文丘里管的支管部插入磁性絮凝劑存儲箱內，所述文丘里管與磁性絮凝劑存儲箱密閉連接。
2.根據權利要求1所述的一種污泥污水分離循環再利用裝置，其特征在于：所述環流筒包括筒體和環流管，所述環流管的頂端連接于筒體上部，所述環流管的底端連接于筒體下部，所述環流管沿筒體均勻設有多組。
3.根據權利要求2所述的一種污泥污水分離循環再利用裝置，其特征在于：所述二次脫水組件包括脫水箱，所述脫水箱上部與排泥管連接，所述脫水箱內設有隔板，所述隔板將脫水箱分隔為脫水腔和排水腔，所述脫水腔內滑動設有擠壓板，所述擠壓板上設有滑柱，所述滑柱頂端滑動貫穿脫水箱設置，所述脫水箱頂部設有支架，所述支架上設有液壓缸，所述液壓缸與滑柱頂端連接，所述隔板頂部設有通孔，所述通孔內設有截留網。
4.根據權利要求3所述的一種污泥污水分離循環再利用裝置，其特征在于：所述排水腔側壁底部設有排水管，所述排水管上設有單向閥二。
5.根據權利要求4所述的一種污泥污水分離循環再利用裝置，其特征在于：所述脫水腔側壁設有扒料口，所述扒料口端部通過法蘭蓋密封。
6.根據權利要求5所述的一種污泥污水分離循環再利用裝置，其特征在于：所述筒體是鐵制成的，所述筒體外側壁纏繞有電磁線圈。
7.根據權利要求6所述的一種污泥污水分離循環再利用裝置，其特征在于：所述磁性絮凝劑存儲箱頂部設有排氣孔。
發明內容
本發明的目的是提供一種污泥污水分離循環再利用裝置，以解決上述背景技術中提出的問題。
為解決上述技術問題，本發明提出的一種污泥污水分離循環再利用裝置，包括氣送炸裂式環流混合預沉降組件和二次脫水組件，所述氣送炸裂式環流混合預沉降組件通過排泥管與二次脫水組件連接，所述排泥管上設有切斷閥和單向閥一，切斷閥可切斷氣送炸裂式環流混合預沉降組件與二次脫水組件的連通，使污泥與污水預分離，提高污泥的濃度，單向閥一可避免物料反向回流至氣送炸裂式環流混合預沉降組件內；所述氣送炸裂式環流混合預沉降組件包括環流筒、磁性絮凝劑存儲箱和進氣管，所述進氣管一端設于環流筒內且靠底部設置，所述環流筒包括筒體和環流管，所述環流管的頂端連接于筒體上部，所述環流管的底端連接于筒體下部，所述環流管沿筒體均勻設有多組，當壓縮空氣進入環流筒時，氣流在筒體內上升，使筒體內液體密度減少，外部液體沿環流管流入筒體底部，最終在環流筒內形成筒體內流體上升，環流管內流體下降的環流，有助于磁性絮凝劑與污泥的充分接觸，所述進氣管上設有文丘里管，所述文丘里管的支管部插入磁性絮凝劑存儲箱內，所述文丘里管與磁性絮凝劑存儲箱密閉連接，所述磁性絮凝劑存儲箱頂部設有排氣孔，避免磁性絮凝劑存儲箱形成負壓，將進氣管與外部壓縮空氣連接，壓縮空氣沿進氣管經過文丘里管，在文丘里管內形成負壓，從磁性絮凝劑存儲箱抽取磁性絮凝劑，并沿進氣管送入環流筒內，空氣從進氣管出口形成氣泡，將包裹磁性絮凝劑上升，帶達到一定高度時，氣泡炸裂，在此力的推動下有助于磁性絮凝劑的擴散，使磁性絮凝劑與污水充分接觸，將懸浮的污泥團簇成塊，便于污泥沉降，提高污泥與污水的分離效率。
優選的，所述二次脫水組件包括脫水箱，所述脫水箱上部與排泥管連接，所述脫水箱內設有隔板，所述隔板將脫水箱分隔為脫水腔和排水腔，所述脫水腔內滑動設有擠壓板，所述擠壓板上設有滑柱，所述滑柱頂端滑動貫穿脫水箱設置，所述脫水箱頂部設有支架，所述支架上設有液壓缸，所述液壓缸與滑柱頂端連接，借助液壓缸驅使滑柱上下滑動，帶動擠壓板上下移動，擠壓板下移，在脫水箱內形成負壓，可抽取污泥送至擠壓板上方，液壓缸收縮，帶動擠壓板上移，借助擠壓板與脫水箱內頂壁，對污泥進行擠壓，減少污泥中的水分，為快速將水排出，所述隔板頂部設有通孔，所述通孔內設有截留網，經擠壓板擠壓后，污泥中殘留的水分，經通孔流入排水腔，采用上述結構，當擠壓板向下移動時，被擠壓的污泥在自重下回重新落在擠壓板上，可避免通孔被堵塞而影響二次脫水組件的使用。
作為對本發明的進一步改進，所述排水腔側壁底部設有排水管，所述排水管上設有單向閥二，單向閥二的設置，防止被擠壓出的污水反向流動，同時可防止擠壓板下移時吸入空氣，影響污泥進入；所述脫水腔側壁設有扒料口，所述扒料口端部通過法蘭蓋密封，污泥擠壓脫水后，留在擠壓板上的污泥可從扒料口卸出，方便清理。
作為對本發明的進一步改進，所述筒體是鐵制成的，所述筒體外側壁纏繞有電磁線圈，電磁線圈通電后可產生磁場，當磁性絮凝劑與污水混合后，可停止通氣，并給電磁線圈通電，加快污泥沉降速度，有助于縮短污水處理時間。
采取上述結構取得有益效果如下：本發明提供的一種污泥污水分離循環再利用裝置，設計合理，氣送炸裂式環流混合預沉降組件可對污泥提濃，可減小設備體積，降低后續設備的處理量，通過壓縮空氣將磁性絮凝劑以鼓泡的形式加入到環流筒內，利用氣泡炸裂產生的沖力可使磁性絮凝劑快速擴散，同時壓縮空氣可帶動污水污泥環流，有助于環流筒內物料上下層傳質均勻，改善污泥的絮凝效果；筒體采用鐵制成，配合電磁線圈，可借助磁場加快絮凝物的沉降速度；二次脫水組件利用擠壓板向上對污泥擠壓，可使脫水后的污泥在自重下重新落在擠壓板，避免將通孔堵塞，有助于脫水箱穩定運行；擠壓板上移時，單向閥一關閉，單向閥二開啟，可順利將污水排至排水腔，擠壓板下移時，單向閥二關閉而單向閥一開啟，可從排泥管吸入污泥再次進行擠壓。
（發明人：嚴蘭明;鄭依平）
