公布日：2022.03.04
申請日：2021.11.24
分類號：C02F1/66(2006.01)I
摘要
本發明公開了一種酸性工業廢水和堿性工業廢水聯合處理裝置，包括聯合處理箱，所述聯合處理箱的底端固定連接有兩個固定腿，所述聯合處理箱的頂端固定連接有兩根將聯合處理箱的上壁貫穿設置的進料管，所述聯合處理箱的側壁上也固定連接有一根出料管，所述聯合處理箱的內部滑動連接有一塊結晶板，所述聯合處理箱的底壁上固定連接有一個電機，所述電機的輸出端固定連接有一根旋轉桿，所述聯合處理箱內還設施有收集裝置。本發明能將反應產生的鹽晶體收集起來，防止其堆積在裝置底部，能將結晶板上的晶體彈起，從而方便對晶體的收集，能在結晶采集箱內的晶體的量過多使報警，提醒工作人員及時處理。
權利要求書

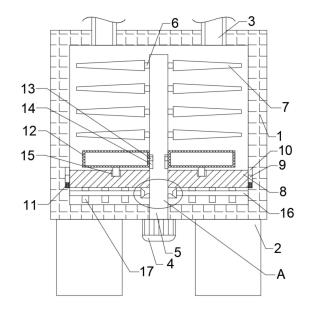

1.一種酸性工業廢水和堿性工業廢水聯合處理裝置，包括聯合處理箱(1)，其特征在于，所述聯合處理箱(1)的底端固定連接有兩個固定腿(2)，所述聯合處理箱(1)的頂端固定連接有兩根將聯合處理箱(1)的上壁貫穿設置的進料管(3)，所述聯合處理箱(1)的側壁上也固定連接有一根出料管(25)，所述聯合處理箱(1)的內部滑動連接有一塊結晶板(8)，所述結晶板(8)設置在出料管(25)的下方處，所述聯合處理箱(1)的底壁上固定連接有一個電機(4)，所述電機(4)的輸出端固定連接有一根旋轉桿(5)，所述旋轉桿(5)貫穿聯合處理箱(1)的底壁以及結晶板(8)設置，所述聯合處理箱(1)內還設施有收集裝置。
2.根據權利要求1所述的一種酸性工業廢水和堿性工業廢水聯合處理裝置，其特征在于，所述收集裝置包括兩個結晶收集箱(12)，所述結晶收集箱(12)為長方體形，且結晶收集箱(12)的一側設置有開口，所述開口處的底壁傾斜向下設置，兩個所述結晶收集箱(12)分別滑動連接在旋轉桿(5)的左右兩端處，兩個所述結晶收集箱(12)靠近旋轉桿(5)的一側側壁上均固定連接有一塊滑塊二(13)，所述旋轉桿(5)的左右側壁上也開設有與兩塊滑塊二(13)相匹配的滑槽二(14)，兩個所述結晶收集箱(12)的底端均與結晶板(8)的上壁轉動連接，兩個所述結晶收集箱(12)的底端設置有連接結構，所述結晶板(8)的頂端也開設有與兩個連接結構相對應的轉動槽(15)，所述轉動槽(15)呈環形設置。
3.根據權利要求2所述的一種酸性工業廢水和堿性工業廢水聯合處理裝置，其特征在于，所述連接結構包括兩塊轉動塊(21)，兩塊所述轉動塊(21)均設置在轉動槽(15)的內部，且兩塊轉動塊(21)分別與兩個結晶收集箱(12)相對應，兩塊所述轉動塊(21)的內部均開設有一個調節腔(23)，兩個所述調節腔(23)的內部均滑動連接有一塊移動板(22)，兩塊所述移動板(22)的底壁上均固定連接有兩個豎直設置的固定彈簧(24)，每個所述固定彈簧(24)的另一端分別固定連接在對應的調節腔(23)的下內壁上，每塊所述移動板(22)的頂端均固定連接有一根連接桿(20)，兩根所述連接桿(20)的另一端分別貫穿對應的調節腔(23)的上內壁設置，且兩根所述連接桿(20)的另一端固定連接在對應的結晶收集箱(12)的底壁上。
4.根據權利要求3所述的一種酸性工業廢水和堿性工業廢水聯合處理裝置，其特征在于，每塊所述移動板(22)的底壁上均固定連接有一個報警器，所述調節腔(23)的底壁上也固定設置有一個電源，所述電源的位置與報警器的位置相對應，所述連接桿(20)與轉動塊(21)的連接處設置有防水墊。
5.根據權利要求1所述的一種酸性工業廢水和堿性工業廢水聯合處理裝置，其特征在于，所述旋轉桿(5)上還固定套設有一個錐形齒輪一(18)，所述錐形齒輪一(18)設置在結晶板(8)的下方，所述錐形齒輪一(18)的左右兩端均設置有一個與其匹配的錐形齒輪二(19)，兩個所述錐形齒輪二(19)均與錐形齒輪一(18)嚙合設置，兩個所述錐形齒輪二(19)遠離彼此的一端均固定連接有一根固定軸(16)，兩根所述固定軸(16)的另一端分別與對應的聯合處理箱(1)的內側壁轉動連接，兩根所述固定軸(16)上均固定套設有多個偏心輪(17)，多個所述偏心輪(17)的側壁均與結晶板(8)的底壁相貼設置，所述結晶板(8)的左右兩端均固定連接有一塊滑塊一(9)，所述聯合處理箱(1)的內側壁上也開設有與兩塊滑塊一(9)相匹配的滑槽一(10)，兩個所述滑槽一(10)內均設置有一個豎直設置的連接彈簧(11)，兩個所述連接彈簧(11)的兩端分別固定連接在對應的滑塊一(9)的底壁以及滑槽一(10)的下內壁上。
6.根據權利要求1所述的一種酸性工業廢水和堿性工業廢水聯合處理裝置，其特征在于，所述旋轉桿(5)的側壁上固定套設有多個連接套環(6)，多個所述連接套環(6)均設置在結晶板(8)的上方處，每個所述連接套環(6)的側壁上均固定連接有多根攪拌桿(7)。
7.根據權利要求1所述的一種酸性工業廢水和堿性工業廢水聯合處理裝置，其特征在于，所述聯合處理箱(1)的內部還設置有多個酸堿檢測器，多個酸堿檢測器均關于聯合處理箱(1)的中心呈中心對稱分布，所述聯合處理箱(1)的側壁上也設置有一個操作面板，所述操作面板與電機(4)以及多個酸堿檢測器相關聯。
發明內容
本發明的目的是為了解決現有技術中存在的缺點，如：缺少對中和反應后產生的結晶的采集裝置，使得鹽結晶大量堆積在裝置內，不利于廢水的處理，而提出的一種酸性工業廢水和堿性工業廢水聯合處理裝置。
為了實現上述目的，本發明采用了如下技術方案：
一種酸性工業廢水和堿性工業廢水聯合處理裝置，包括聯合處理箱，所述聯合處理箱的底端固定連接有兩個固定腿，所述聯合處理箱的頂端固定連接有兩根將聯合處理箱的上壁貫穿設置的進料管，所述聯合處理箱的側壁上也固定連接有一根出料管，所述聯合處理箱的內部滑動連接有一塊結晶板，所述結晶板設置在出料管的下方處，所述聯合處理箱的底壁上固定連接有一個電機，所述電機的輸出端固定連接有一根旋轉桿，所述旋轉桿貫穿聯合處理箱的底壁以及結晶板設置，所述聯合處理箱內還設施有收集裝置。
優選地，所述收集裝置包括兩個結晶收集箱，所述結晶收集箱為長方體形，且結晶收集箱的一側設置有開口，所述開口處的底壁傾斜向下設置，兩個所述結晶收集箱分別滑動連接在旋轉桿的左右兩端處，兩個所述結晶收集箱靠近旋轉桿的一側側壁上均固定連接有一塊滑塊二，所述旋轉桿的左右側壁上也開設有與兩塊滑塊二相匹配的滑槽二，兩個所述結晶收集箱的底端均與結晶板的上壁轉動連接，兩個所述結晶收集箱的底端設置有連接結構，所述結晶板的頂端也開設有與兩個連接結構相對應的轉動槽，所述轉動槽呈環形設置。
優選地，所述連接結構包括兩塊轉動塊，兩塊所述轉動塊均設置在轉動槽的內部，且兩塊轉動塊分別與兩個結晶收集箱相對應，兩塊所述轉動塊的內部均開設有一個調節腔，兩個所述調節腔的內部均滑動連接有一塊移動板，兩塊所述移動板的底壁上均固定連接有兩個豎直設置的固定彈簧，每個所述固定彈簧的另一端分別固定連接在對應的調節腔的下內壁上，每塊所述移動板的頂端均固定連接有一根連接桿，兩根所述連接桿的另一端分別貫穿對應的調節腔的上內壁設置，且兩根所述連接桿的另一端固定連接在對應的結晶收集箱的底壁上。
優選地，每塊所述移動板的底壁上均固定連接有一個報警器，所述調節腔的底壁上也固定設置有一個電源，所述電源的位置與報警器的位置相對應，所述連接桿與轉動塊的連接處設置有防水墊。
優選地，所述旋轉桿上還固定套設有一個錐形齒輪一，所述錐形齒輪一設置在結晶板的下方，所述錐形齒輪一的左右兩端均設置有一個與其匹配的錐形齒輪二，兩個所述錐形齒輪二均與錐形齒輪一嚙合設置，兩個所述錐形齒輪二遠離彼此的一端均固定連接有一根固定軸，兩根所述固定軸的另一端分別與對應的聯合處理箱的內側壁轉動連接，兩根所述固定軸上均固定套設有多個偏心輪，多個所述偏心輪的側壁均與結晶板的底壁相貼設置，所述結晶板的左右兩端均固定連接有一塊滑塊一，所述聯合處理箱的內側壁上也開設有與兩塊滑塊一相匹配的滑槽一，兩個所述滑槽一內均設置有一個豎直設置的連接彈簧，兩個所述連接彈簧的兩端分別固定連接在對應的滑塊一的底壁以及滑槽一的下內壁上。
優選地，所述旋轉桿的側壁上固定套設有多個連接套環，多個所述連接套環均設置在結晶板的上方處，每個所述連接套環的側壁上均固定連接有多根攪拌桿。
優選地，所述聯合處理箱的內部還設置有多個酸堿檢測器，多個酸堿檢測器均關于聯合處理箱的中心呈中心對稱分布，所述聯合處理箱的側壁上也設置有一個操作面板，所述操作面板與電機以及多個酸堿檢測器相關聯。
與現有技術相比，本發明的有益效果是：設置有結晶采集箱，能將反應產生的鹽晶體收集起來，防止其堆積在裝置底部，同時使結晶板震動，將結晶板上的晶體彈起，從而方便對晶體的收集，除此之外，還設置有報警器，能在結晶采集箱內的晶體的量過多使報警，提醒工作人員及時處理。
（發明人：李康;董帥）
