公布日：2022.03.29
申請日：2021.12.27
分類號：C02F9/02(2006.01)I;C02F103/34(2006.01)N
摘要
本發明公開一種煤系針狀焦廢水處理系統，其中的油粗�；蛛x裝置內設置有碰撞布水器和填料結構，含油廢水流經碰撞布水器時，其中的分散油能夠在碰撞布水器的作用下碰撞形成油滴，之后在水流提升力的作用下流經填料結構，分散油滴便在填料表面濕潤附著，導致填料表面集合全被油包圍，之后流經的油滴更容易潤濕附著于其上，附著的油滴不斷聚結擴大最終形成油膜，在浮力以及水沖擊力的作用下，油膜從填料上脫落形成粗粒化油滴，并由第一排油口排出。油粗�；蛛x裝置能夠兼顧廢水中的中小油分子的處理，同時結合浮油旋流分離裝置和微氣泡浮選除油裝置，能夠大大提高對煤系針狀焦廢水的除油效率。
權利要求書
1.一種煤系針狀焦廢水處理系統，其特征在于，所述系統包括：油粗�；蛛x裝置，所述油粗�；蛛x裝置包括第一容腔以及設置于所述第一容腔內的碰撞布水器和填料結構，所述填料結構位于所述碰撞布水器的上方，所述第一容腔的腔壁上設置有第一排油口和第一排水口，所述第一排水口高于所述填料結構設置，所述第一排油口高于所述第一排水口設置；浮油旋流分離裝置，所述浮油旋流分離裝置包括第二容腔和設置于所述第二容腔內的水力旋流分離器，所述水力旋流分離器的底部設置有第二排水口，所述第二容腔的腔壁上設置有第二排油口，所述第二排油口與所述水力旋流分離器的溢流口連接；微氣泡浮選除油裝置，所述微氣泡浮選除油裝置包括第三容腔和設置于所述第三容腔內的至少一個微氣泡發生器，所述第三容腔的腔壁上設置有第三排水口和第三排油口；其中，所述第一容腔經所述第一排水口與所述第二容腔連通，所述第二容腔經所述第二排水口與所述第三容腔連通。
2.根據權利要求1所述的煤系針狀焦廢水處理系統，其特征在于，所述碰撞布水器包括多組碰撞片，每組碰撞片包括多片沿周向間隔排布的碰撞片，各組所述碰撞片形成的環形沿徑向間隔排布。
3.根據權利要求2所述的煤系針狀焦廢水處理系統，其特征在于，相鄰的所述環形中，在徑向上，位于徑向內側的環形中的各碰撞片的部分結構與位于徑向外側的環形中的碰撞片之間的間隔相對應設置。
4.根據權利要求2所述的煤系針狀焦廢水處理系統，其特征在于，所述碰撞片的橫截面呈扇環形。
5.根據權利要求1至4任一項所述的煤系針狀焦廢水處理系統，其特征在于，所述水力旋流分離器呈倒錐形結構。
6.根據權利要求1至4任一項所述的煤系針狀焦廢水處理系統，其特征在于，所述第三容腔包括與所述第二容腔相鄰設置的破乳反應子容腔，以及與所述破乳反應子容腔相鄰并連通的微氣泡浮選子容腔，所述破乳反應子容腔和所述微氣泡浮選子容腔的底部均設置有所述微氣泡發生器。
7.根據權利要求6所述的煤系針狀焦廢水處理系統，其特征在于，所述破乳反應子容腔和所述微氣泡浮選子容腔中的各個所述微氣泡發生器連接至同一空氣壓縮機。
8.根據權利要求6所述的煤系針狀焦廢水處理系統，其特征在于，所述破乳反應子容腔內設置有破乳劑投加口和絮凝劑投加口。
9.根據權利要求6所述的煤系針狀焦廢水處理系統，其特征在于，所述微氣泡浮選子容腔的頂部設置有刮油結構，用于將所述微氣泡浮選子容腔頂部的懸浮物刮出。
10.根據權利要求6所述的煤系針狀焦廢水處理系統，其特征在于，所述第三容腔還包括與所述微氣泡浮選子容腔相鄰并連通的沉淀分離子容腔，所述第三排水口和所述第三排油口設置于所述沉淀分離子容腔的腔壁上。
發明內容
有鑒于此，本發明的目的在于提供一種除油效率高的煤系針狀焦廢水處理系統。
為達到上述目的，本發明采用以下技術方案：

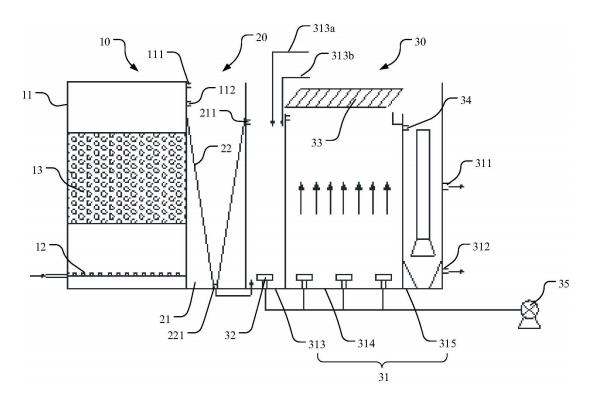

一種煤系針狀焦廢水處理系統，所述系統包括：
油粗�；蛛x裝置，所述油粗�；蛛x裝置包括第一容腔以及設置于所述第一容腔內的碰撞布水器和填料結構，所述填料結構位于所述碰撞布水器的上方，所述第一容腔的腔壁上設置有第一排油口和第一排水口，所述第一排水口高于所述填料結構設置，所述第一排油口高于所述第一排水口設置；
浮油旋流分離裝置，所述浮油旋流分離裝置包括第二容腔和設置于所述第二容腔內的水力旋流分離器，所述水力旋流分離器的底部設置有第二排水口，所述第二容腔的腔壁上設置有第二排油口，所述第二排油口與所述水力旋流分離器的溢流口連接；
微氣泡浮選除油裝置，所述微氣泡浮選除油裝置包括第三容腔和設置于所述第三容腔內的至少一個微氣泡發生器，所述第三容腔的腔壁上設置有第三排水口和第三排油口；
其中，所述第一容腔經所述第一排水口與所述第二容腔連通，所述第二容腔經所述第二排水口與所述第三容腔連通。
優選地，所述碰撞布水器包括多組碰撞片，每組碰撞片包括多片沿周向間隔排布的碰撞片，各組所述碰撞片形成的環形沿徑向間隔排布。
優選地，相鄰的所述環形中，在徑向上，位于徑向內側的環形中的各碰撞片的部分結構與位于徑向外側的環形中的碰撞片之間的間隔相對應設置。
優選地，所述碰撞片的橫截面呈扇環形。
優選地，所述水力旋流分離器呈倒錐形結構。
優選地，所述第三容腔包括與所述第二容腔相鄰設置的破乳反應子容腔，以及與所述破乳反應子容腔相鄰并連通的微氣泡浮選子容腔，所述破乳反應子容腔和所述微氣泡浮選子容腔的底部均設置有所述微氣泡發生器。
優選地，所述破乳反應子容腔和所述微氣泡浮選子容腔中的各個所述微氣泡發生器連接至同一空氣壓縮機。
優選地，所述破乳反應子容腔內設置有破乳劑投加口和絮凝劑投加口。
優選地，所述微氣泡浮選子容腔的頂部設置有刮油結構，用于將所述微氣泡浮選子容腔頂部的懸浮物刮出。
優選地，所述第三容腔還包括與所述微氣泡浮選子容腔相鄰并連通的沉淀分離子容腔，所述第三排水口和所述第三排油口設置于所述沉淀分離子容腔的腔壁上。
本發明提供的煤系針狀焦廢水處理系統中的油粗�；蛛x裝置內設置有碰撞布水器和填料結構，含油廢水流經碰撞布水器時，其中的分散油能夠在碰撞布水器的作用下碰撞形成油滴，之后在水流提升力的作用下流經填料結構，分散油滴便在填料表面濕潤附著，導致填料表面集合全被油包圍，之后流經的油滴更容易潤濕附著于其上，附著的油滴不斷聚結擴大最終形成油膜，在浮力以及水沖擊力的作用下，油膜從填料上脫落形成粗�；偷�，并由第一排油口排出。剩余的污水經第一排水口排入浮油旋流分離裝置，利用水力旋流分離器對其中密度較小的油進行分離，分離出的油經第二排油口排出，剩余的污水進入微氣泡浮選除油裝置進行進一步的除油。油粗�；蛛x裝置能夠兼顧廢水中的中小油分子的處理，同時結合浮油旋流分離裝置和微氣泡浮選除油裝置，能夠大大提高對煤系針狀焦廢水的除油效率。
（發明人：李永杰;張傳兵;楊傳忠;賴明建;趙曙光;蘇繼明;姜鳳成;賈天聰）
