申請日2015.07.29

　　公開(公告)日2015.12.16

　　IPC分類號F24H9/20; F24H8/00

　　摘要

　　本實用新型公開一種帶冷凝水處理裝置的冷凝式燃氣熱水器，包括：熱水器本體，設置在熱水器本體上的冷凝水儲水罐和控制器，其特征在于，在冷凝水儲水罐內設有中和處理濾芯和水位探頭，在冷凝水儲水罐的出水管上設有截止閥，所述水位探頭、截止閥與控制器信號連接，控制器根據水位探頭提供的水滿信號控制截止閥動作。工作時，流入冷凝水儲水罐的冷凝水中和處理濾芯中和，當水位探頭檢測到冷凝水滿時，控制器輸出信號給截止閥，開啟出水管排出處理后的冷凝水;整個收集、排放冷凝水過程全自動實現，解決用戶因對冷凝水排放收集太麻煩的煩惱;同時，經中和處理濾芯處理后的冷凝水基本成中性，有效減輕由冷凝水直接排放對環境產生的不良影響。

　　權利要求書

　　1.一種帶冷凝水處理裝置的冷凝式燃氣熱水器，包括：熱水器本體，設置在熱 水器本體上的冷凝水儲水罐和控制器，其特征在于，在冷凝水儲水罐內設有中 和處理濾芯和水位探頭，在冷凝水儲水罐的出水管上設有截止閥，所述水位探 頭、截止閥與控制器信號連接，控制器根據水位探頭提供的水滿信號控制截止 閥動作。

　　2.根據權利要求1所述的冷凝式燃氣熱水器，其特征在于，在冷凝水儲水罐內 設有隔水墻，所述隔水墻將冷凝水儲水罐分割成兩個相互連通的內腔，冷凝水 儲水罐的進水口、出水口分別位于不同的內腔上，且中和處理濾芯設置在帶進 水口的內腔里。

　　3.根據權利要求2所述的冷凝式燃氣熱水器，其特征在于，所述進水口位于冷 凝水儲水罐的頂部，所述出水口位于冷凝水儲水罐的下側，所述隔水墻安裝在 冷凝水儲水罐頂部且隔水墻的底端不與冷凝水儲水罐底部接觸。

　　4.根據權利要求3所述的冷凝式燃氣熱水器，其特征在于，所述中和處理濾芯 安裝在冷凝水儲水罐底部并正對進水口。

　　5.根據權利要求1所述的冷凝式燃氣熱水器，其特征在于，在冷凝水儲水罐上 設有連接口，所述中和處理濾芯安裝在連接口、且與連接口之間構成拆卸式密 封連接。

　　6.根據權利要求5所述的冷凝式燃氣熱水器，其特征在于，所述拆卸式密封連 接為螺紋連接密封或卡扣式連接密封。

　　7.根據權利要求1所述的冷凝式燃氣熱水器，其特征在于，在控制器上還連接 有提示裝置，當水位探頭檢測到水滿后，控制器控制提示發出提示信號。

　　8.根據權利要求7所述的冷凝式燃氣熱水器，其特征在于，所述提示裝置為警 示燈、蜂鳴器、顯示屏中的一種或幾種。

　　說明書

　　一種帶冷凝水處理裝置的冷凝式燃氣熱水器

　　技術領域

　　本實用新型涉及流體加熱器技術領域，尤其涉及一種帶冷凝水處理裝 置的燃氣熱水器。

　　背景技術

　　冷凝式燃氣熱水器通過冷凝換熱器吸收煙氣潛熱，因能顯著提升換熱 效率，近年來備受業界關注。由于冷凝式燃氣熱水器工作時產生的冷凝水具有 一定的酸性，如果直接排放到下水管道中會腐蝕下水管道。

　　為此，行業內有人提出在冷凝水出水管上連接中和處理器件，如一篇 公開號為CN2767901Y的中國實用新型專利揭示一種新型冷凝式燃氣快速熱水 器，其在熱交換器及盤管表面設有保護層，在盤管下側設有冷凝水中和處理器 件。但該冷凝水中和處理器件只有一個冷凝水中和水盒，冷凝水經過水盒后是 直接排放的，處于一直排放狀態，中和處理效果并不理想。

　　發明內容

　　本實用新型的目的在于提供一種帶冷凝水收集功能、冷凝水處理充分、 并能自動排水的冷凝式燃氣熱水器。

　　為達到以上目的，本實用新型采用如下技術方案。

　　一種帶冷凝水處理裝置的冷凝式燃氣熱水器，包括：熱水器本體，設 置在熱水器本體上的冷凝水儲水罐和控制器，其特征在于，在冷凝水儲水罐內 設有中和處理濾芯和水位探頭，在冷凝水儲水罐的出水管上設有截止閥，所述 水位探頭、截止閥與控制器信號連接，控制器根據水位探頭提供的水滿信號控 制截止閥動作。

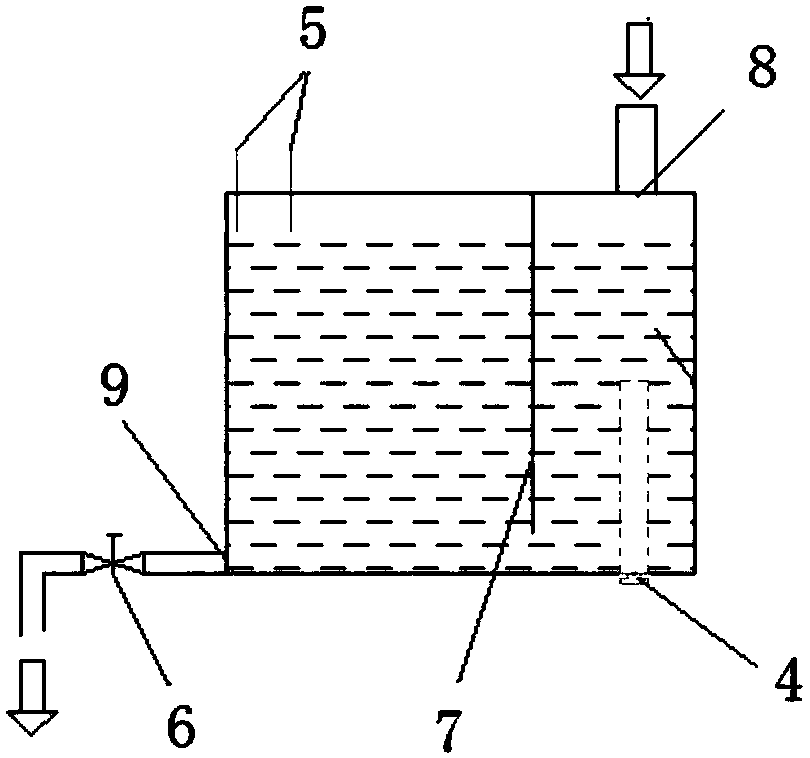

　　作為上述方案的進一步說明，在冷凝水儲水罐內設有隔水墻，所述隔 水墻將冷凝水儲水罐分割成兩個相互連通的內腔，冷凝水儲水罐的進水口、出 水口分別位于不同的內腔上，且中和處理濾芯設置在帶進水口的內腔里。

　　作為上述方案的進一步說明，所述進水口位于冷凝水儲水罐的頂部， 所述出水口位于冷凝水儲水罐的下側，所述隔水墻安裝在冷凝水儲水罐頂部且 隔水墻的底端不與冷凝水儲水罐底部接觸。

　　作為上述方案的進一步說明，所述中和處理濾芯安裝在冷凝水儲水罐 底部并正對進水口。

　　作為上述方案的進一步說明，在冷凝水儲水罐上設有連接口，所述中 和處理濾芯安裝在連接口、且與連接口之間構成拆卸式密封連接。

　　作為上述方案的進一步說明，所述拆卸式密封連接為螺紋連接密封或 卡扣式連接密封。

　　作為上述方案的進一步說明，在控制器上還連接有提示裝置，當水位 探頭檢測到水滿后，控制器控制提示發出提示信號。

　　作為上述方案的進一步說明，所述提示裝置為警示燈、蜂鳴器、顯示 屏中的一種或幾種。

　　與現有技術相比，本實用新型提供的一種冷凝式燃氣熱水器其有益效 果是：熱水器工作時產生的冷凝水被收集在冷凝水儲水罐內，并被冷凝水儲水 罐的冷凝水中和處理濾芯中和，當水位探頭檢測到冷凝水滿時，控制器輸出信 號給截止閥，開啟出水管排出處理后的冷凝水。通過收集—中和—排水這一過 程，使得冷凝水中的酸性成分被完全中和，冷凝水處理充分，有效減輕由冷凝 水直接排放對環境產生的不良影響。并且，整個收集、排放冷凝水過程全自動 實現，解決用戶因對冷凝水排放收集太麻煩的煩惱。
