申請日2015.07.17

　　公開(公告)日2015.12.02

　　IPC分類號C02F1/78

　　摘要

　　本實用新型公開了一種應用于難降解有機廢水預處理的氧化罐，涉及水處理設備領域，包括罐體，罐體具有上封頭和下封頭，在上封頭上設置有檢修人孔和安全閥，下封頭上設置有循環排放口;在罐體內部分別設置有填料支撐板和填料壓板，填料支撐板上布設有出水孔，填料壓板上布設有布水孔，填料壓板設置在填料支撐板上方;在罐體上設置有進液口，進液口設置在填料壓板上方。本實用新型還提供了一種難降解有機廢水預處理系統。與敞開式臭氧接觸池，或者常壓臭氧氧化罐相比，采用上述方案的難降解有機廢水預處理系統及其氧化罐對有機廢水預處理，增大了臭氧的溶解率，提高了臭氧的利用率，降低了產生臭氧的耗電量，也提高了有機廢水的處理效率。

　　權利要求書

　　1.一種應用于難降解有機廢水預處理的氧化罐，包括罐體(14)，罐體(14)具有上封頭(17)和下封頭(12)，其特征在于：在上封頭(17)上設置有檢修人孔(19)和安全閥(18)，下封頭(12)上設置有循環排放口(23);在罐體(14)內部分別設置有填料支撐板(13)和填料壓板(16)，填料支撐板(13)上布設有出水孔(21)，填料壓板(16)上布設有布水孔(20)，填料壓板(16)設置在填料支撐板(13)上方;在罐體(14)上設置有進液口(24)，進液口(24)設置在填料壓板(16)上方。

　　2.根據權利要求1所述的應用于難降解有機廢水預處理的氧化罐，其特征在于：所述填料支撐板(13)由兩個半圓板拼接而成。

　　3.根據權利要求1所述的應用于難降解有機廢水預處理的氧化罐，其特征在于：所述填料壓板(16)由兩個半圓板拼接而成。

　　4.根據權利要求1～3任一所述的應用于難降解有機廢水預處理的氧化罐，其特征在于：所述出水孔(21)均勻布設在填料支撐板(13)上，進水孔(20)均勻布設在填料壓板(16)上。

　　5.根據權利要求4所述的應用于難降解有機廢水預處理的氧化罐，其特征在于：所述出水孔(21)和布水孔(20)的直徑均為5～15mm。

　　6.根據權利要求4所述的應用于難降解有機廢水預處理的氧化罐，其特征在于：所述填料支撐板(13)和填料壓板(16)均通過角鋼設置在罐體(14)上。

　　7.根據權利要求4所述的應用于難降解有機廢水預處理的氧化罐，其特征在于：在所述填料支撐板(13)和填料壓板(16)之間填裝有填料(15)，填料為陶瓷填料。

　　8.根據權利要求1所述的應用于難降解有機廢水預處理的氧化罐，其特征在于：所述罐體(14)的工作壓力為0.2～0.6MPa。

　　9.根據權利要求1所述的應用于難降解有機廢水預處理的氧化罐，其特征在于：所述上封頭(17)和下封頭(12)均為橢圓封頭。

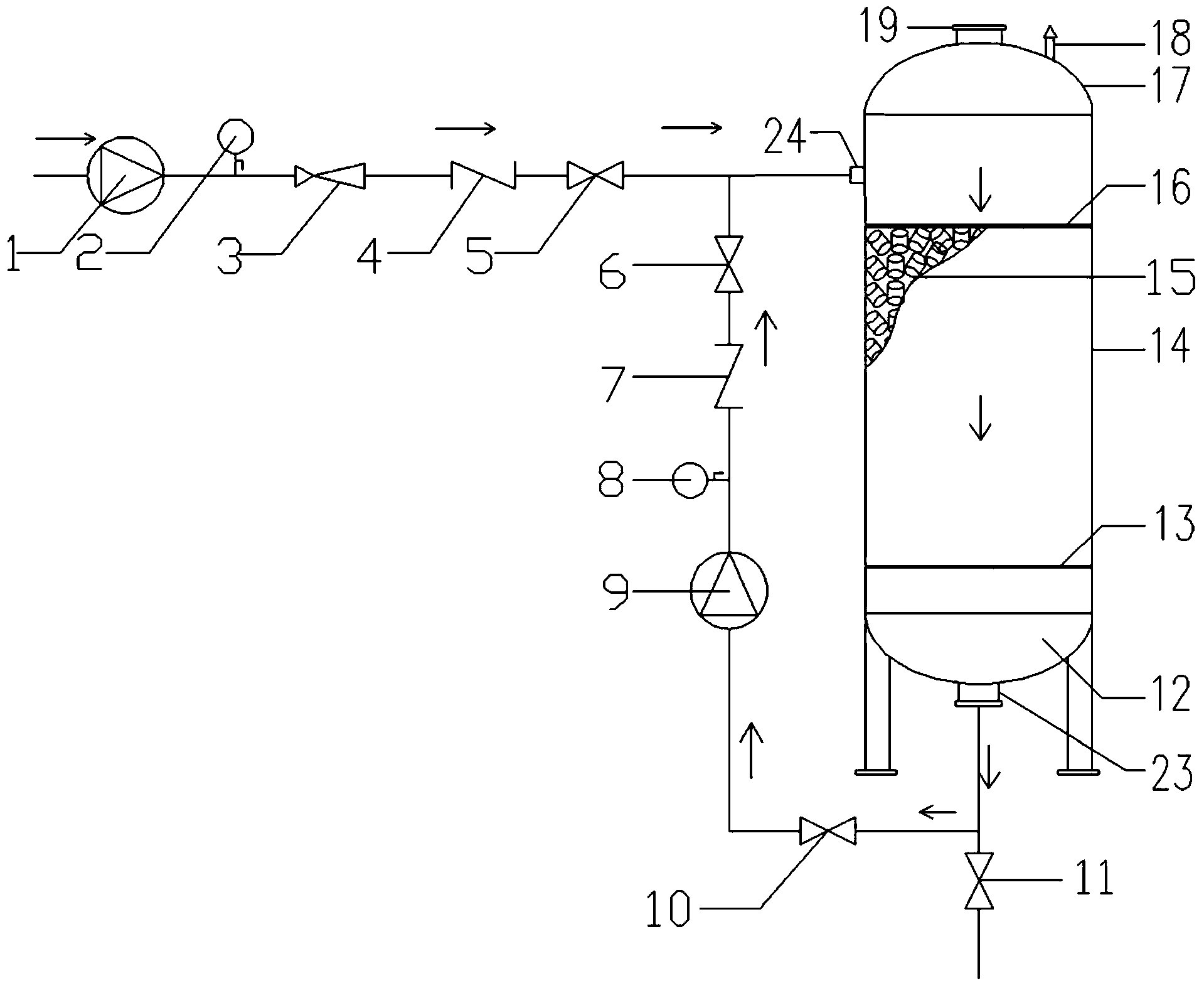

　　10.一種難降解有機廢水預處理系統，其特征在于：包括氧化罐、進液管道、循環管道和放空管道;氧化罐包括循環排放口(23)和進液口(24)，進液口(24)與進液管道相連，在進液管道上依次設置進水泵(1)、進液壓力表(2)、射流器(3)、進液止回閥(4)和進液開關閥(5)，進液開關閥(5)與進液口(24)相鄰;循環管道設置在循環排放口(23)和進液口(24)之間，循環管道上依次設置有第一循環開關閥(10)、循環水泵(9)、循環壓力表(8)、循環止回閥(7)和第二循環開關閥(6)，第二循環開關閥(6)與進液口(24)相鄰;循環排放口(23)與放空管道，在放空管道上設置有放空開關閥(11)。

　　說明書

　　難降解有機廢水預處理系統及其氧化罐

　　技術領域

　　本實用新型涉及一種水處理設備領域，尤其涉及一種應用于難降解有機廢水預處理的 氧化罐。

　　背景技術

　　目前，石油化工、印染等行業排放的工業廢水含有硝基酚類、硝基苯、苯胺類等難降 解的有機氮化合物，BOD5/CODcr通常小于0.2(BOD5是一種用微生物代謝作用所消耗的溶 解氧量來間接表示水體被BOD檢測儀器有機物污染程度的一個重要指標，CODcr是采用重 鉻酸鉀(K2Cr2O7)作為氧化劑測定出的化學耗氧量)，這導致了該類工業廢水可生化性低。 上述工業廢水在進行生化處理之前，通常需要采用高級氧化等進行預處理，以提高廢水的 可生化性。

　　眾所周知，臭氧是一種強氧化劑，氧化能力僅次于氟等氧化劑，因此臭氧氧化廣泛應 用于上述工業廢水的預處理。

　　目前，臭氧氧化裝置主要采用敞開式臭氧接觸池，或者常壓臭氧氧化罐。盡管臭氧在 水中的溶解度比空氣大25倍，比氧氣大10倍，但是水溫25度時，臭氧化空氣在水中的 溶解度也很小，通常臭氧的溶解度只有3～7毫克/升。臭氧在空氣和水中分解速度很快， 臭氧在空氣中的半衰期只用16小時，在水中的半衰期小于30分鐘。鑒于臭氧的溶解和分 解特性，采用敞開式臭氧接觸池或者常壓臭氧氧化罐使臭氧利用率低，而產生臭氧的耗電 量通常很大，因此敞開式臭氧接觸池或者常壓臭氧氧化罐作為難降解有機廢水處理工藝存 在臭氧利用率低、能耗高、處理效率低等問題。

　　實用新型內容

　　本實用新型的目的就在于提供一種應用于難降解有機廢水預處理的氧化罐，以提高臭 氧利用率、降低產生臭氧的耗電量，以及提高對有機廢水的處理效率。

　　為實現上述目的，本實用新型采用以下技術方案：

　　一種應用于難降解有機廢水預處理的氧化罐，包括罐體，罐體具有上封頭和下封頭， 在上封頭上設置有檢修人孔和安全閥，下封頭上設置有循環排放口;在罐體內部分別設置 有填料支撐板和填料壓板，填料支撐板上布設有出水孔，填料壓板上布設有布水孔，填料 壓板設置在填料支撐板上方;在罐體上設置有進液口，進液口設置在填料壓板上方。

　　所述填料支撐板由兩個半圓板拼接而成。

　　所述填料壓板由兩個半圓板拼接而成。

　　所述出水孔均勻布設在填料支撐板上，進水孔均勻布設在填料壓板上。

　　所述出水孔和布水孔的直徑均為5～15mm。

　　所述填料支撐板和填料壓板均通過角鋼設置在罐體上。

　　在所述填料支撐板和填料壓板之間填裝有填料，填料為陶瓷填料。

　　所述罐體的工作壓力為0.2～0.6Mpa。

　　所述上封頭和下封頭均為橢圓封頭。

　　一種難降解有機廢水預處理系統，包括氧化罐、進液管道、循環管道和放空管道;氧 化罐包括循環排放口和進液口，進液口與進液管道相連，在進液管道上依次設置進水泵、 進液壓力表、射流器、進液止回閥和進液開關閥，進液開關閥與進液口相鄰;循環管道設 置在循環排放口和進液口之間，循環管道上依次設置有第一循環開關閥、循環水泵、循環 壓力表、循環止回閥和第二循環開關閥，第二循環開關閥與進液口相鄰;循環排放口與放 空管道，在放空管道上設置有放空開關閥。

　　本實用新型的有益效果如下：

　　一種應用于難降解有機廢水預處理的氧化罐，包括罐體，罐體具有上封頭和下封頭， 在上封頭上設置有檢修人孔和安全閥，下封頭上設置有循環排放口;在罐體內部分別設置 有填料支撐板和填料壓板，填料支撐板上布設有出水孔，填料壓板上布設有布水孔，填料 壓板設置在填料支撐板上方;在罐體上設置有進液口，進液口設置在填料壓板上方。與敞 開式臭氧接觸池，或者常壓臭氧氧化罐相比，采用上述方案的難降解有機廢水預處理系統 及其氧化罐對有機廢水預處理，增大了臭氧的溶解率，提高了臭氧的利用率，降低了產生 臭氧的耗電量，也提高了有機廢水的處理效率。
