　　摘要

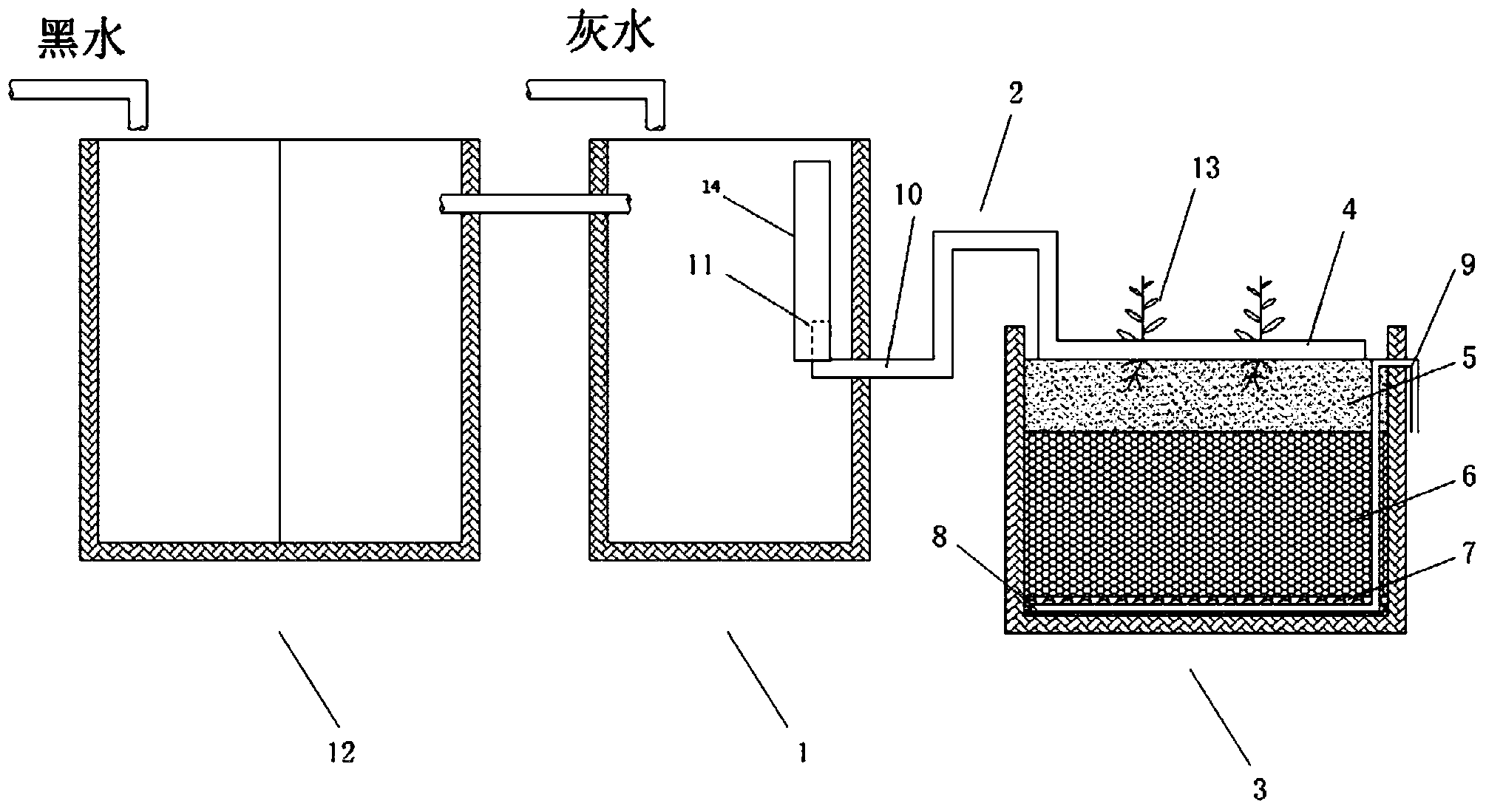

　　本發明公開了一種分散生活污水的處理系統，包括依次串聯的化糞池(12)、水解酸化調節池(1)和強化人工濕地(3)，所述強化人工濕地(3)從上至下包括布水管(4)、生物沸石強化硝化區(5)、反硝化區(6)和集水區(7)，在所述集水區設置有集水管(8)，所述集水管(8)與虹吸排放管(9)相連。本發明所述的分散生活污水的處理系統，通過將分散生活污水中的黑水和灰水分開收集、處理，有效的縮小了化糞池的體積，同時在基于生物沸石的人工濕地中強化氨氮的去除。

　　權利要求書

　　1.一種分散生活污水的處理系統，其特征在于：包括依次串聯的化糞池(12)、水解酸 化調節池(1)和強化人工濕地(3)，所述強化人工濕地(3)從上至下包括布水管(4)、生 物沸石強化硝化區(5)、反硝化區(6)和集水區(7)，在所述集水區設置有集水管(8)，所 述集水管(8)與虹吸排放管(9)相連。

　　2.根據權利要求1所述的分散生活污水的處理系統，其特征在于：所述水解酸化調節池 (1)和所述強化人工濕地(3)之間通過進水控制器(2)相連，所述進水控制器(2)為進 水端具有套管結構的虹吸進水系統，所述套管結構包括外管(14)和內管，所述內管包括內 管水平段(10)和與所述內管水平段的前端相連的豎直設置的內管進水管，所述內管進水管 的進水口(11)朝上設置，所述內管進水管的外徑小于所述外管(14)的內徑，所述外管(14) 豎直設置在水解酸化調節池(1)中，所述內管進水管的一側的側壁固定在所述外管(14)的 下部內壁的一側，所述外管(14)的底部延伸至所述內管水平段(10)的上表面，所述進水 控制器(2)的出水端與所述布水管(4)連接。

　　3.根據權利要求2所述的分散生活污水的處理系統，其特征在于：所述進水控制器(2) 的最高位與所述內管進水管的進水口(11)的高度之間的距離為15～25cm，所述內管水平 段(10)的下表面至所述內管進水管的進水口(11)的高度為15cm，所述外管(14)的長 度為50cm;所述內管為DN50的PVC管，所述外管(14)為DN100的PVC管。

　　4.根據權利要求3所述的分散生活污水的處理系統，其特征在于：所述內管進水管的進 水口(11)與所述水解酸化調節池(1)的底部的高差為50～80cm;所述水解酸化調節池(1) 底部至所述內管進水管的進水口(11)所處高度之間可容納的體積等于日均產生的生活污水 量;所述內管進水管的進水口(11)至所述進水控制器(2)最高位之間的所述水解酸化調節 池(1)可容納的體積是所述生物沸石強化硝化區(5)孔隙體積的1.1～1.3倍。

　　5.根據權利要求4所述的分散生活污水的處理系統，其特征在于：所述生物沸石強化硝 化區(5)采用的基質為沸石，填充厚度為20～30cm，沸石的粒徑為3～7mm;所述反硝化 區(6)采用的基質為紅磚磚渣，粒徑為5～15mm，填充厚度為30～60cm。

　　6.根據權利要求1所述的分散生活污水的處理系統，其特征在于：所述虹吸排水管(9) 為DN20的PVC管，其進水端與所述集水管(8)連通，最高位與所述布水管(4)平齊，出 水口與所述生物沸石強化硝化區(5)的底部平齊。

　　7.根據權利要求1所述的分散生活污水的處理系統，其特征在于：所述布水管(4)水 平設置在所述生物沸石強化硝化區(5)上，在所述生物沸石強化硝化區(5)的表層上種植 有濕地植物(13)。

　　8.根據權利要求7所述的分散生活污水的處理系統，其特征在于：所述濕地植物(13) 夏季為空心菜，冬季為黑麥草。

　　9.根據權利要求1所述的分散生活污水的處理系統，其特征在于：所述化糞池(12)為 連接的兩格化糞池，所述化糞池(12)的出水口比所述進水控制器(2)的最高位置高5cm， 所述化糞池(12)與黑水管相連，所述水解酸化調節池(1)與灰水管相連。

　　10.一種采用權利要求1～9中任意一項所述的分散生活污水的處理系統進行污水處理的 方法，其特征在于，包括如下步驟：

　　分散生活污水中的黑水經過化糞池(12)處理后和灰水一起流入水解酸化調節池(1)中， 被均質、沉淀、水解酸化后，通過進水控制器(2)自動控制，虹吸依次流經強化人工濕地(3) 的布水管(4)、生物沸石強化硝化區(5)、反硝化區(6)、集水區(7)和集水管(8)，最后 經由虹吸排水管(9)排放;

　　所述污水處理過程分為進水期和靜置期，所述強化人工濕地(3)在進水期時，生物沸石 強化硝化區(5)快速吸附廢水中的氨氮和部分有機物，在靜置期時，在大氣復氧條件下，生 物沸石強化硝化區(5)硝化菌將進水期吸附的氨氮氧化為硝酸鹽，靜置期產生的硝酸鹽在下 一個進水期，隨水流入反硝化區(6)，被反硝化微生物利用水中的有機物為電子供體，轉化 為氮氣而去除。

　　說明書

　　一種分散生活污水的處理系統

　　技術領域

　　本發明涉及環保技術領域，具體涉及一種適用于分散生活污水的處理系統。

　　背景技術

　　隨著生活水平的提高，農村產生的生活污水大幅度增加。農村地區居住分散，且受自然 地理環境和經濟技術條件的制約，無力建設排水收集管網。城市集中污水處理模式不適宜農 村分散污水的處理，故分散式污水處理技術對于農村地區污水處理具有舉足輕重的意義。

　　黑水通常是廁所排放的廢水和糞尿，灰水是浴缸、淋浴、洗手池和廚房洗滌槽等的家庭 生活污水。黑水的特點是有機物濃度高，懸浮固體多，含有大量的病原微生物，處理難度大， 費用高。生活污水中約51%的COD、91%的氮、78%的磷和大部分病原微生物來自于黑水 (李子夫,金璠.生活污水的分類收集與處理系統.中國給水排水,2001,17(1):64-65.)。四池 凈化系統是當前農村生活污水處理的常用工藝。但是，通常均是將黑水和灰水混合處理，導 致四池凈化系統的前三池體積較大。處理分散生活污水時，人工濕地是一種常用的生態處理 技術。但是，常規的人工濕地存在脫氮能力較弱的顯著缺陷。為此，有必要根據分散生活污 水的特征，針對性的開發生物-生態組合處理工藝。

　　發明內容

　　本發明要解決的技術問題是提供了一種適宜處理分散生活污水的處理系統，通過將分散 生活污水中的黑水和灰水分開收集、處理，有效的縮小了化糞池的體積，同時在基于生物沸 石的人工濕地中強化氨氮的去除。

　　一種分散生活污水的處理系統，其特征在于：包括依次串聯的化糞池、水解酸化調節池 和強化人工濕地，所述強化人工濕地從上至下包括布水管、生物沸石強化硝化區、反硝化區 和集水區，在所述集水區設置有集水管，所述集水管與虹吸排放管相連。

　　本發明所述的分散生活污水的處理系統，其中所述水解酸化調節池和所述強化人工濕地 之間通過進水控制器相連，所述進水控制器為進水端具有套管結構的虹吸進水系統，所述套 管結構包括外管和內管，所述內管包括內管水平段和與所述內管水平段的前端相連的豎直設 置的內管進水管，所述內管進水管的進水口朝上設置，所述內管進水管的外徑小于所述外管 的內徑，所述外管豎直設置在水解酸化調節池中，所述內管進水管的一側的側壁固定在所述 外管的下部內壁的一側，所述外管的底部延伸至所述內管水平段的上表面，所述進水控制器 的出水端與所述布水管連接。

　　本發明所述的分散生活污水的處理系統，其中所述進水控制器的最高位與所述內管進水 管的進水口的高度之間的距離為15～25cm，所述內管水平段的下表面至所述內管進水管的 進水口的高度為15cm，所述外管的長度為50cm;所述內管為DN50的PVC管，外管為DN100 的PVC管。

　　本發明所述的分散生活污水的處理系統，其中所述內管進水管的進水口與所述水解酸化 調節池的底部的高差為50～80cm;所述水解酸化調節池底部至所述內管進水管的進水口所 處高度之間可容納的體積等于日均產生的生活污水量;所述內管進水管的進水口至所述進水 控制器最高位之間的所述水解酸化調節池可容納的體積是所述生物沸石強化硝化區孔隙體積 的1.1～1.3倍。

　　本發明所述的分散生活污水的處理系統，其中所述生物沸石強化硝化區采用的基質為沸 石，填充厚度為20～30cm，沸石的粒徑為3～7mm;所述反硝化區采用的基質為紅磚磚渣， 粒徑為5～15mm，填充厚度為30～60cm。

　　本發明所述的分散生活污水的處理系統，其中所述虹吸排水管為DN20的PVC管，其進 水端與所述集水管連通，最高位與所述布水管平齊，出水口與生物沸石強化硝化區的底部平 齊。

　　本發明所述的分散生活污水的處理系統，其中所述布水管水平設置在所述生物沸石強化 硝化區上，在所述生物沸石強化硝化區的表層上種植有濕地植物。

　　本發明所述的分散生活污水的處理系統，其中所述濕地植物夏季為空心菜，冬季為黑麥 草。

　　本發明所述的分散生活污水的處理系統，其中所述化糞池為連接的兩格化糞池，所述化 糞池的出水口比所述進水控制器的最高位置高5cm，所述化糞池與黑水管相連，所述水解酸 化調節池與灰水管相連。

　　一種采用所述的分散生活污水的處理系統進行污水處理的方法，包括如下步驟：

　　分散生活污水中的黑水經過化糞池處理后和灰水一起流入水解酸化調節池中，被均質、 沉淀、水解酸化后，通過進水控制器自動控制，虹吸依次流經強化人工濕地的布水管、生物 沸石強化硝化區、反硝化區、集水區和集水管，最后經由虹吸排水管排放;

　　所述污水處理過程分為進水期和靜置期，所述強化人工濕地在進水期時，生物沸石強化 硝化區快速吸附廢水中的氨氮和部分有機物，在靜置期時，在大氣復氧條件下，生物沸石強 化硝化區硝化菌將進水期吸附的氨氮氧化為硝酸鹽，靜置期產生的硝酸鹽在下一個進水期， 隨水流入反硝化區，被反硝化微生物利用水中的有機物為電子供體，轉化為氮氣而去除。

　　本發明分散生活污水的處理系統與現有技術不同之處在于：

　　本發明分散生活污水的處理系統具有如下優點：

　　1、本發明將分散生活污水的黑水和灰水分開收集、處理，有效的減小了化糞池的體積。

　　2、進水控制器進水口高度和套管的設計，可以避免污水中的沉淀和浮渣進入強化人工濕 地。

　　3、進水控制器進水口與進水控制器最高位高差的設計，充分考慮了分散生活污水水量沿 時間變化較大的特點，使產生的生活污水可以盡快的被處理，從而可以有效的提高強化人工 濕地的生物沸石強化硝化區在靜置期對污染物的去除效果。

　　4、生物沸石對氨氮的吸附速度快，而生物再生的速度較慢。以虹吸的進水控制器對強化 人工濕地的生物沸石強化硝化區進水，可在實現廢水中氨氮被生物沸石強化硝化區快速吸附 的同時盡量減少有機物的吸附去除，未被生物沸石強化硝化區吸附的有機物可在反硝化區作 為反硝化的電子供體，提高對廢水中總氮的去除率。

　　5、虹吸排水管的管徑設計可盡量的將生物沸石強化硝化區的水排完，保障靜置期的復氧 效果。
