申請日2015.07.17

　　公開(公告)日2015.11.18

　　IPC分類號C02F1/44

　　摘要

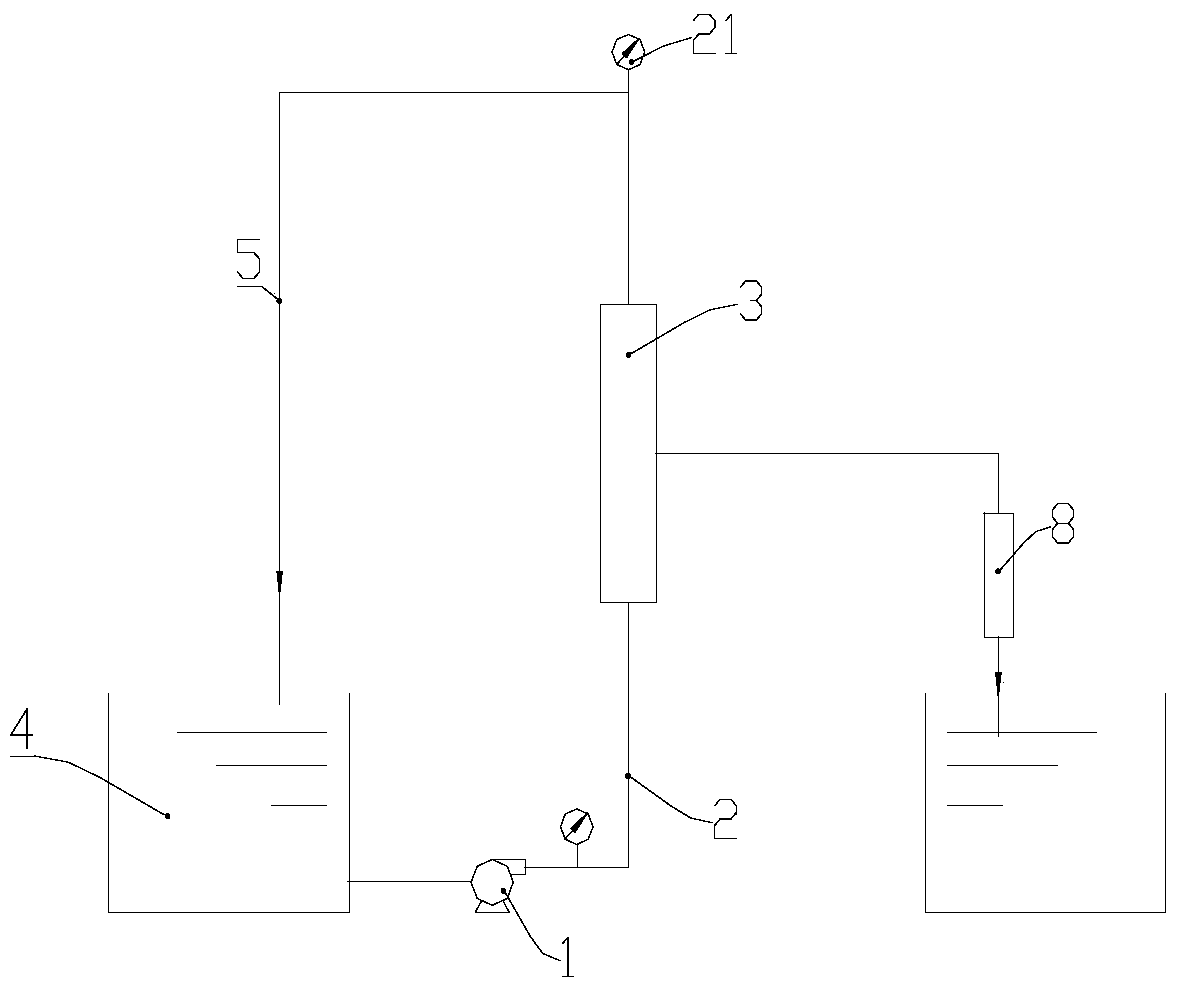

　　本實用新型公開了一種廢水凈化循環利用處理系統，包括泵、凈水管及管式過濾膜組件;管式過濾膜組件包括筒體及過濾膜管，筒體包括筒腔、進水端及出水端，且筒體還設有凈水出口;過濾膜管包括支撐濾管及濾膜，支撐濾管的兩端分別貫穿進水端和出水端;進水管連接進水端，并深入至廢水池中，進水管與支撐濾管連通;泵與進水管連接，由于泵壓及支撐濾管內水流的作用，使得廢水中的雜質無法附著在濾膜上，避免了雜質堵塞、腐蝕及損害濾膜的問題，從而無需對沒進入管式過濾膜組件的廢水進行預處理，簡化了凈化過程及設備、降低了成本且操作簡單。且?guī)в须s質的部分廢水隨著泵壓及水流從出水端流回廢水池，循環往復直到廢水池的水被回收完畢。

　　權利要求書

　　1.一種廢水凈化循環利用處理系統，用于凈化循環廢水池中的廢 水，其包括泵及凈水管，其特征在于，所述廢水凈化循環利用處理系統 還包括至少一個管式過濾膜組件;

　　所述管式過濾膜組件包括筒體及安裝在所述筒體內的若干個過濾 膜管，所述筒體為中空狀，其包括筒腔、進水端及出水端，且所述筒體 還設有與所述筒腔連通的凈水出口;

　　每一所述過濾膜管包括支撐濾管及涂覆在所述支撐濾管內壁的濾 膜，每一所述支撐濾管容置在所述筒腔內，且每一所述支撐濾管的兩端 分別貫穿所述進水端和所述出水端;

　　所述進水管連接所述進水端，并深入至所述廢水池中，所述進水管 與每一所述支撐濾管連通;

　　所述泵與所述進水管相連接，且位于所述廢水池和所述管式過濾膜 組件之間。

　　2.根據權利要求1所述的廢水凈化循環利用處理系統，其特征在 于，所述廢水凈化循環利用處理系統還包括出水管，所述出水管的一端 連接于所述出水端，所述出水管的另外一端伸入至所述廢水池中，且所 述出水管的管內徑小于所述進水管的管內徑。

　　3.根據權利要求2所述的廢水凈化循環利用處理系統，其特征在 于，所述進水管和所述出水管上均設有一個水壓表。

　　4.根據權利要求1所述的廢水凈化循環利用處理系統，其特征在 于，所述進水端和所述出水端均為開口端，所述管式過濾膜組件還包括 兩個分別套固定在所述進水端和所述出水端的端頭，每一所述支撐濾管 的兩端分別貫穿所述端頭。

　　5.根據權利要求4所述的廢水凈化循環利用處理系統，其特征在 于，每一所述端頭包括套固于所述筒體的固定筒及安裝在所述固定筒內 的封裝板，每一所述封裝板堵住所述進水端和所述出水端，且每一所述 封裝板設有供每一所述支撐濾管的兩端穿過的通孔。

　　6.根據權利要求1所述的廢水凈化循環利用處理系統，其特征在 于，所述廢水凈化循環利用處理系統還包括若干個彎管接頭，所述管式 過濾膜組件為多個，所述管式過濾膜組件均相互平行，且每一所述彎管 接頭連接相鄰兩個所述管式過濾膜組件的所述進水端和/或所述出水端。

　　7.根據權利要求1所述的廢水凈化循環利用處理系統，其特征在 于，所述廢水池中還設有潛水泵，且所述潛水泵連接所述進水管。

　　8.根據權利要求1所述的廢水凈化循環利用處理系統，其特征在 于，所述廢水凈化循環利用處理系統還包括活性炭罐，所述活性炭罐連 接所述凈水出口。

　　說明書

　　廢水凈化循環利用處理系統

　　技術領域

　　本實用新型涉及廢水凈化領域，一種廢水凈化循環利用處理系統。

　　背景技術

　　水資源短缺已是當今世界范圍內的大問題，而我國人口眾多，水資 源就顯得格外重要。特別是隨著市場經濟的發展，水資源已進入商品市 場，水市場的興起，供水價格的逐日上升，使節約用水成為人們?nèi)找骊P(guān) 注的問題。目前，工業用水、生活用水量越來越大，很多可循環再用的 水大量浪費，尤其是洗車行業。洗車工人在洗車時的每一次沖洗，均使 用大量的自來水或地下水，如果洗車后的水不進行再利用，直接從下水 道流出，不僅浪費了水資源，而且污染了環境。

　　現在市場上也有回收處理洗車水的裝置�；厥仗幚硐窜囁�的裝置包 括中空纖維超濾膜，通過中空纖維超濾膜的過濾作用，以達到凈化廢水 的目的。然而，由于中空纖維超濾膜強度較低，容易出現堵塞、斷絲等 現象。因此，回收處理洗車水的裝置還設有加藥、混凝、沉淀、砂濾、 反沖洗等預處理裝置，以便于在廢水通過中空纖維超濾膜前面進行加 藥、混凝、沉淀、砂濾、反沖洗等預處理。從而也造成現有回收處理洗 車水的裝置進行廢水處理的過程冗長、成本高且操作復雜。

　　實用新型內容

　　為了解決現有技術的問題，本實用新型實施例提供了一種廢水凈化 循環利用處理系統，以避免現有回收處理洗車水的裝置進行廢水處理的 過程冗長、成本高且操作復雜的問題。所述技術方案如下：

　　為了解決現有技術的問題，本實用新型提出如下技術方案：

　　一種廢水凈化循環利用處理系統，用于凈化循環廢水池中的廢水， 其包括泵及凈水管，所述廢水凈化循環利用處理系統還包括至少一個管 式過濾膜組件;所述管式過濾膜組件包括筒體及安裝在所述筒體內的若 干個過濾膜管，所述筒體為中空狀，其包括筒腔、進水端及出水端，且 所述筒體還設有與所述筒腔連通的凈水出口;每一所述過濾膜管包括支 撐濾管及涂覆在所述支撐濾管內壁的濾膜，每一所述支撐濾管容置在所 述筒腔內，且每一所述支撐濾管的兩端分別貫穿所述進水端和所述出水 端;所述進水管連接所述進水端，并深入至所述廢水池中，所述進水管 與每一所述支撐濾管連通;所述泵與所述進水管相連接，且位于所述廢 水池和所述管式過濾膜組件之間。

　　優選地，所述廢水凈化循環利用處理系統還包括出水管，所述出水 管的一端連接于所述出水端，所述出水管的另外一端伸入至所述廢水池 中，且所述出水管的管內徑小于所述進水管的管內徑。

　　優選地，所述進水管和所述出水管上均設有一個水壓表。

　　優選地，所述進水端和所述出水端均為開口端，所述管式過濾膜組 件還包括兩個分別套固定在所述進水端和所述出水端的端頭，每一所述 支撐濾管的兩端分別貫穿所述端頭。

　　優選地，每一所述端頭包括套固于所述筒體的固定筒及安裝在所述 固定筒內的封裝板，每一所述封裝板堵住所述進水端和所述出水端，且 每一所述封裝板設有供每一所述支撐濾管的兩端穿過的通孔。

　　優選地，所述廢水凈化循環利用處理系統還包括若干個彎管接頭， 所述管式過濾膜組件為多個，所述管式過濾膜組件均相互平行，且每一 所述彎管接頭連接相鄰兩個所述管式過濾膜組件的所述進水端和/或所 述出水端。

　　優選地，所述廢水池中還設有潛水泵，且所述潛水泵連接所述進水 管。

　　優選地，所述廢水凈化循環利用處理系統還包括活性炭罐，所述活 性炭罐連接所述凈水出口。

　　本實用新型的有益效果如下：

　　本實用新型的廢水凈化循環利用處理系統利用過濾膜管的濾膜的 過濾作用凈化了廢水，并且由于泵壓及支撐濾管內水流流通的作用，使 得懸浮泥沙、膠體等雜質無法附著在濾膜上，避免了懸浮泥沙、膠體等 雜質堵塞、腐蝕及損害濾膜的問題，從而無需對沒進入管式過濾膜組件 的廢水進行預處理，簡化了凈化過程及設備、降低了成本且操作簡單。 且?guī)в袘腋∧嗌场⒛z體等雜質的部分廢水隨著泵壓及水流從出水端流回 廢水源，以進行循環利用。
