申請日2015.07.18

　　公開(公告)日2015.12.09

　　IPC分類號C02F9/04

　　摘要

　　本發明公開了一種晶硅太陽能電池片的廢水處理設備,包括中和反應池、混凝反應池、絮凝反應池和沉淀反應池，上述的反應池依次連通且為兩級設置，其中，中和反應池連接生產設備的廢水輸出口，沉淀反應池連接清水池，所述中和反應池中連接有投放裝置，投放裝置包括儲液器、水泵和控制器，水泵連通于儲液器與中和反應池之間，控制器與水泵電連接，啟動水泵將儲液器中的氫氧化鈣液往中和反應池里添加。本發明使排放的水質穩定，達到國家排放標準。

　　權利要求書

　　1.一種晶硅太陽能電池片的廢水處理設備，包括中和反應池、混凝反應 池、絮凝反應池和沉淀反應池，上述的反應池依次連通且為兩級設置，其中， 中和反應池連接生產設備的廢水輸出口，沉淀反應池連接清水池，其特征在于： 所述中和反應池中連接有投放裝置，投放裝置包括儲液器、水泵和控制器，水 泵連通于儲液器與中和反應池之間，控制器與水泵電連接，控制器啟動水泵將 儲液器中的氫氧化鈣液往中和反應池里添加。

　　2.根據權利要求1所述的一種晶硅太陽能電池片的廢水處理設備，其特 征在于，還設置有清洗裝置，清洗裝置包括定時器和第一清水閥，所述第一清 水閥連接在水泵的前端，在水泵完成送液后通過定時器控制第一清水閥加入清 水對水泵沖洗。

　　3.根據權利要求2所述的一種晶硅太陽能電池片的廢水處理設備，其特 征在于，所述清洗裝置還包括有第二清水閥，第二清水閥連接在所述水泵的后 端，在水泵完成送液后通過定時器控制第二清水閥加入清水對水泵與中和反應 池之間的流路進行清洗。

　　4.根據權利要求1所述的一種晶硅太陽能電池片的廢水處理設備，其特 征在于，所述儲液器與水泵之間連接在第一開關閥，第一開關閥打開或關閉儲 液器與水泵之間的流路;所述水泵與中和反應池之間連接在第二開關閥，第二 開關閥打開或關閉水泵與中和反應池之間的流路。

　　5.根據權利要求1所述的一種晶硅太陽能電池片的廢水處理設備，其特 征在于，所述儲液器與中和反應池之間連通有第二流路，在第二流程上設有第 三開關閥，第三開關閥打開或關閉儲液器與中和反應池之間的第二流路。

　　6.根據權利要求1所述的一種晶硅太陽能電池片的廢水處理設備，其特 征在于，所述中和反應池在投放裝置的接入端口設置有總開關閥，總開關閥打 開或關閉投放裝置的接入端口。

　　7.根據權利要求1至6中任一項所述的一種晶硅太陽能電池片的廢水處 理設備的處理方法，其特征在于包括以下步驟：

　　a)、采用氫氧化鈣中和技術對廢水進行處理;

　　b)、經步驟a處理的廢水中加入鋁鹽進行混凝處理;

　　c)、經步驟b處理的廢水加入高分子絮凝劑進行沉淀處理，將沉淀后的 清水排出。

　　8.根據權利要求7所述的一種晶硅太陽能電池片的廢水處理設備的處理 方法，其特征在于，所述步驟a處理過程中實時檢測流入的廢水PH值，當廢 水PH值低于6.5時，啟動水泵打開加入氫氧化鈣液，實時檢測廢水PH值高于 7.5時，控制水泵關閉。

　　9.根據權利要求8所述的一種晶硅太陽能電池片的廢水處理設備的處理 方法，其特征在于，所述步驟a處理過程中定時打開第一清水閥和/或第二清 水閥對水泵進行沖洗和/或?qū)λ�泵與中和反應池之間的流路進行清洗。

　　10.根據權利要求8所述的一種晶硅太陽能電池片的廢水處理設備的處理 方法，其特征在于，所述步驟a中經氫氧化鈣中和處理的廢水PH值為7.0-8.0。

　　說明書

　　一種晶硅太陽能電池片的廢水處理設備及其處理方法

　　技術領域

　　本發明涉及太陽能電池片領域，更具體的是涉及一種晶硅太陽能電池片的 廢水處理設備及其處理方法。

　　背景技術

　　太陽能電池片生產過程中所產生的廢水處理，絕大部分環保公司都是采用 的鈣鹽沉淀法(化學沉淀)，往往在處理材料上選擇的都是以氫氧化鈉進行中 和、氯化鈣進行除氟，由于其反應機理的缺陷(氯化鈣會導致PH不穩定，除 氟過程中用量不確定)，導致廢水處理成本較高，處理的水質不穩定。

　　發明內容

　　本發明的目的就是為了解決現有技術之不足而提供的一種晶硅太陽能電 池片的廢水處理設備及其處理方法，使廢水排放達到國家標準。

　　為了解決上述技術問題，本發明是通過以下技術方案實現的：

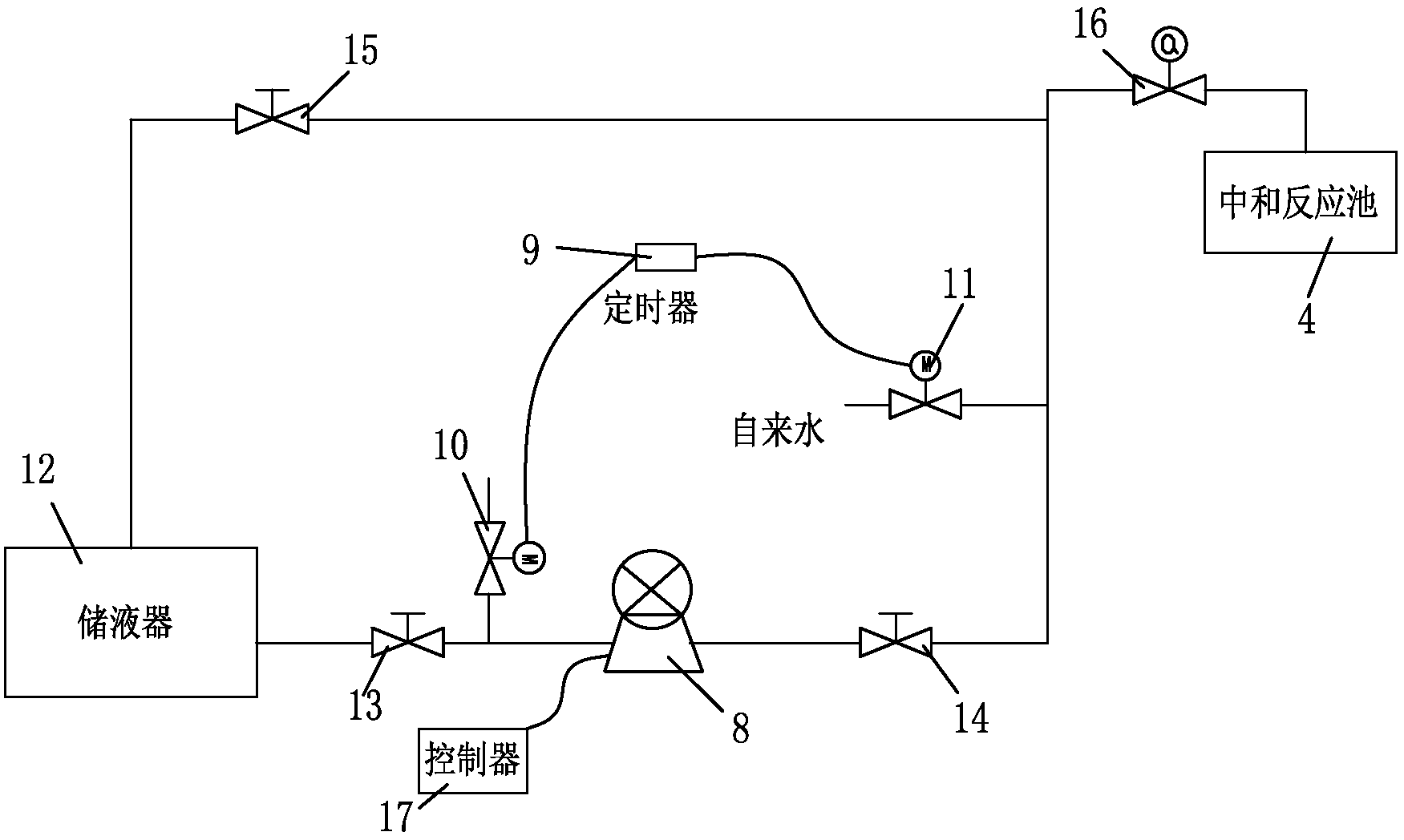

　　一種晶硅太陽能電池片的廢水處理設備，包括中和反應池、混凝反應池、 絮凝反應池和沉淀反應池，上述的反應池依次連通且為兩級設置，其中，中和 反應池連接生產設備的廢水輸出口，沉淀反應池連接清水池，所述中和反應池 中連接有投放裝置，投放裝置包括儲液器、水泵和控制器，水泵連通于儲液器 與中和反應池之間，控制器與水泵電連接，控制器啟動水泵將儲液器中的氫氧 化鈣液往中和反應池里添加。

　　作為上述方案的改進，還設置有清洗裝置，清洗裝置包括定時器和第一清 水閥，所述第一清水閥連接在水泵的前端，在水泵完成送液后通過定時器控制 第一清水閥加入清水對水泵沖洗。

　　作為上述方案的改進，所述清洗裝置還包括有第二清水閥，第二清水閥連 接在所述水泵的后端，在水泵完成送液后通過定時器控制第二清水閥加入清水 對水泵與中和反應池之間的流路進行清洗。

　　作為上述方案的改進，所述儲液器與水泵之間連接在第一開關閥，第一開 關閥打開或關閉儲液器與水泵之間的流路;所述水泵與中和反應池之間連接在 第二開關閥，第二開關閥打開或關閉水泵與中和反應池之間的流路。

　　作為上述方案的改進，所述儲液器與中和反應池之間連通有第二流路，在 第二流程上設有第三開關閥，第三開關閥打開或關閉儲液器與中和反應池之間 的第二流路。

　　作為上述方案的改進，所述中和反應池在投放裝置的接入端口設置有總開 關閥，總開關閥打開或關閉投放裝置的接入端口。

　　一種晶硅太陽能電池片的廢水處理設備的處理方法，包括以下步驟：

　　a)、采用氫氧化鈣中和技術對廢水進行處理;

　　b)、經步驟a處理的廢水中加入鋁鹽進行混凝處理;

　　c)、經步驟b處理的廢水加入高分子絮凝劑進行沉淀處理，將沉淀后的

　　清水排出。

　　作為上述方案的改進，所述步驟a處理過程中實時檢測流入的廢水PH值， 當廢水PH值低于6.5時，啟動水泵打開加入氫氧化鈣液，實時檢測廢水PH 值高于7.5時，控制水泵關閉。

　　作為上述方案的改進，所述步驟a處理過程中定時打開第一清水閥和/或 第二清水閥對水泵進行沖洗和/或?qū)λ�泵與中和反應池之間的流路進行清洗。

　　作為上述方案的改進，所述經氫氧化鈣中和處理的廢水PH值為7.0-8.0。

　　與現有技術相比，本發明所述一種晶硅太陽能電池片的廢水處理設備及其 處理方法的有益效果為：

　　1、本發明的廢水處理設備增加自動投放裝置，減少了工人操作，確保了 投放氫氧化鈣液的及時性。

　　2、本發明的廢水處理設備通過在投放裝置水泵的前后端分別連接有第一 清水閥和第二清水閥由定時器控制定時打開第一清水閥和/或第二清水閥對水 泵進行沖洗和/或?qū)λ�泵與中和反應池之間的流路進行清洗，使得水泵的泵體 內部、管道內部無堵塞現象，通過在投放裝置增加清洗裝置減少了廢水處理設 備的維護成本。

　　3、本發明的廢水處理方法將原有化學反應原理Ca2++F—CaF2↓水溫在 25℃時，水中CaF2飽和度為16.5mg/L，其中氟離子為8.03mg/L，利用氫氧化 鈣(熟石灰)Ca(OH)2替代原有的CaCl2,反應原理相同，而Ca(OH)2中的OH- 又可以中和廢水中的H-，從而使得廢水處理達標，將原來PH值由10以上調 制至7.0-8.0左右，確保了廢水中鈣離子濃度充足，用以除氟。

　　4、利用氫氧化鈣(熟石灰)的來源廣、成本低廉等特性，在廢水處理過 程中，使得藥劑費用由40萬/月下降至12萬/月，大大降低了投藥成本。
