申請日2015.09.01
公開(公告)日2015.11.18
IPC分類號G01M3/02; F24F11/02
摘要
一種污水源熱泵中央空調機房漏水輔助監測和報警系統，針對目前中央機房漏水監測系統漏水判斷準確性較低和斷電無法工作等問題，本發明基于物聯網技術，采用漏水監測傳感器監測機房若干位置的漏水情況并通過Zigbee協議將信息發送至路由節點，采用專家經驗系統判斷機房漏水的嚴重情況，并按照判斷結果進行信息傳輸和遠程報警;系統同時采UPS電源和標準電源并聯供電，解決了斷電情況下的機房漏水監測問題，同時提高了機房漏水監測的準確性。
摘要附圖
權利要求書
1.一種污水源熱泵中央空調機房漏水輔助監測和報警系統，包括 污水源熱泵中央空調機房的漏水監測系統，漏水嚴重程度判別和傳輸 報警系統，以及供電系統，其特征在于：
污水源熱泵中央空調機房的漏水監測系統包括分別布置在污水 源熱泵機組系統污水提升管手動閥門、中介水循環管手動閥門、機組 末端總循環管手動閥門、以及旁通水路自動閥門處的四個漏水監測節 點，以及布置于機房地面四個角落的四個漏檢監測節點;每個節點均 能夠監測該點的漏水情況，一旦發現漏水則通過低功耗的Zigbee協 議將信號傳遞至路由節點。
2.根據權利要求1所述的漏水嚴重程度判別和傳輸報警系統，由 布置在機房的路由節點組成，其特征在于：
路由節點采用低功耗Zigbee協議，和每個漏水監測節點通信， 收集每個監測節點的漏水情況，并根據本公司多年機房維護獲得的工 程經驗構建的機房漏水情況專家經驗決策系統，智能判斷漏水的嚴重 情況，如判斷結果表明漏水嚴重或緊急，則通過路由節點的GSM模塊 向遠端的手機發送報警短信。
路由節點和主控機的通訊系統采用Can總線協議，在主機運行 時，通過485接口直接和主機進行數據通信，有助于主機結合該信息 更準確地判斷機房真實的漏水情況。
3.根據權利要求1所述的供電系統，采用了UPS電源和標準電源 雙供電系統并聯供電，其特征在于：
標準電源負責系統正常工作模式下的供電，一旦因某種特殊情況 斷電，UPS電源開始代替標準工作，這樣可以在斷電時同樣保證漏水 監測系統的有效性。
4.根據權利要求2所述的機房漏水情況專家經驗決策系統，其特 征在于：
漏水嚴重程度分為一般，嚴重和緊急三類進行判別，按照八個漏 水監測節點的監測到的漏水情況進行漏水嚴重程度判別。
說明書
一種污水源熱泵中央空調機房漏水輔助監測和報警系統
技術領域
本發明屬于中央空調設備的故障診斷和監測領域，涉及一種采用 物聯網技術監測污水源熱泵中央空調機房漏水情況的監測報警系統。
背景技術
為了保障室內環境舒適，各類公建上普遍安裝了中央空調系統。 中央空調系統一般由機組設備和末端設備構成，其示意圖見圖1。
機組設備一般集中放置于機房中，其主要任務是產生溫度適宜的 循環工質(一般是水)，而后通過循環泵輸送到末端管路，供末端進 行熱量交換。整個污水源熱泵系統的工作原理示意圖見圖2。由圖2， 污水通過污水提升泵進入換熱器和中介水換熱，而后中介水通過中介 水循環泵進入熱泵機組;熱泵機組驅動壓縮機做功，實現能量的提取 和提升。
由于在熱泵系統中采用了工業污水作為冷熱源，污水中含有大量 的雜質，經常時間反復沖擊管壁，容易在連接處和閥門處產生滲漏， 一旦發生滲漏，將影響整個機房的設備安全使用，甚至將造成整個空 調設備損壞，因此必須采用某種方式監測設備是否漏水，并將信息進 行及時發布以便后續進一步的處理。
傳統的漏水監測方法是在整個機房布設漏水監測線纜，一旦漏水 則線纜的電阻值發生變化，通過線纜上不同位置電流的變化來監測機 房是否漏水，然而這種監測方法存在1)主控制器必須開啟否則無法 實現監測2)無法判別漏水嚴重程度3)斷電時無法進行漏水監測等 問題，難以滿足日益提高的機房漏水監測需求。
發明內容
針對污水源熱泵中央空調機房傳統漏水監測方式效率低且限制 條件多等問題，本發明提供了一種污水源熱泵中央空調機房漏水監測 報警系統。
本發明為解決技術問題所采用的技術方案為：

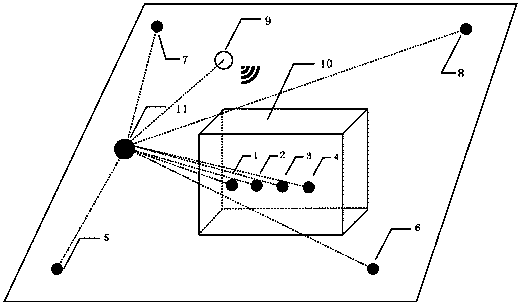

一種污水源熱泵中央空調機房漏水情況的監測報警系統，包括污 水源熱泵中央空調機房的漏水監測系統，漏水嚴重程度判別和傳輸報 警系統，以及供電系統，整個系統的結構示意圖如圖3，其特征在于：
污水源熱泵中央空調機房的漏水監測系統包括布置在機組全部 閥門(包括自動閥門和手動閥門)連接處的漏水監測節點(共四個) 以及布置于機房地面適當位置的四個漏水監測節點，即對應圖3中標 號1-8的設備。
進一步的，閥門連接處的漏水監測節點包括布置在污水管手動閥 門(蝶閥)處的監測節點I，布置在中介水循環管手動閥門(蝶閥) 處的監測節點II，布置在機組入水管手動閥門(蝶閥)處的監測節 點III，布置于機組末端總出水管和總?cè)胨荛g的旁通水路電動調節 閥處的監測節點IV，對應于圖2中標號2，6,13,15的設備。
布置于機房地面適當位置的四個漏檢監測節點，包括分別布置于 機房四角的監測節點V-VIII。
上述每個漏水監測節點均能夠監測該點的漏水情況，一旦發現漏 水則通過低功耗的Zigbee協議將信號進行傳遞。
漏水嚴重程度判別和傳輸報警系統由路由監測節點IX組成，對 應于圖3標號9的設備。該節點有通信，漏水嚴重程度傳輸判別和報 警三個功能。
監測節點IX通過低功耗的Zigbee協議和八個監測節點通信，接 受八個監測節點的漏水報警信息。
監測節點IX采用基于工程實踐的專家系統，將漏水嚴重程度分 為偶然，一般，嚴重和緊急四類進行判別。如監測節點I-IV中只有 一個漏水，而V-VIII均未漏水，則漏水程度一般;如監測節點I-IV 中有兩個及以上漏水，而V-VIII只有一個漏水，則漏水程度嚴重; 如果V-VIII有兩個及以上漏水，則漏水程度為緊急;對于上述未提 及的漏水情況，均認為屬于偶然漏水。
監測節點IX上同時配備了GSM通信模塊和總線通信模塊，GSM 通信模塊用于將報警信號以短信的方式傳輸至預設的維修人員手機， 提醒其對機房漏水進行及時處理;總線通信模塊用于在控制主機開啟 時，將漏水監測情況傳輸至主控電腦，便與其進行后續判別和處理。
供電系統對應于圖3標號11的設備，其主要任務是負責對監測 節點I-VIII及路由節點IX進行供電。采用UPS電源和市電電源并聯， 經變壓器變?yōu)?V直流信號后進行供電，這樣在因某種原因意外斷電 后，系統可以照常工作。
本發明的有益效果是：
1、能夠在整座樓宇因某種原因意外斷電時實現污水源熱泵中央 空調機房的漏水監測和遠程報警�，F(xiàn)有的機房漏水監測系統工作時， 要求主控電腦必須開啟，整個系統功耗較高，斷電時系統將無法工作。 本發明給出了一種污水源熱泵中央空調機房漏水輔助監測和報警系 統，能夠在機房斷電時，采用UPS電源進行供電，實現機房漏水監 測報警。由于用采了低功耗的Zigbee協議進行通信，整個系統可以 在機房斷電時工作相當長的一段時間，因而大大降低了由于意外斷電 造成的系統監測失效的故障概率。
2、能夠在主控制器不工作的情況下實現污水源熱泵中央空調機 房的漏水監測和遠程報警。夜間工況下，有時主控制器將進行停機維 護，此時本系統可以替代主控器進行機房漏水監測。
3、能夠在主控制器工作的情況下，為主控器提供額外的漏水信 息，輔助主控器決策污水源熱泵中央空調機房漏水的嚴重程度，從而 進行后續處理。
4、用機房維護的工程實踐經驗構建了專家經驗系統，用于進行 漏水嚴重程度判別。不但避免了因某種原因造成的單個節點漏水誤 報，而且將漏水嚴重情況進行了分類，便于維護人員按照漏水嚴重情 況進行后續處理。
