申請日2015.09.02

　　公開(公告)日2018.01.19

　　IPC分類號C02F9/14; C02F101/16; C02F101/10

　　摘要

　　本發明公開了一種高鹽分低碳氮比化工廢水的脫氮系統及其處理方法，所述高鹽分低碳氮比化工廢水的脫氮系統(20)包括UC模塊單元(17)、氣浮池(3)、HBF模塊單元(18)、備用系統單元(19)和排放系統(20)，所述UC模塊單元(17)、氣浮池(3)、HBF模塊單元(18)、備用系統單元(19)和排放系統(20)依次相連接;所述UC模塊單元(17)、HBF模塊單元(18)和備用系統單元(19)分別與污泥濃縮單元(16)相連接。本發明的結構和工藝流程簡單，靈活，配水均勻，具有良好的微生物、污水反應體系，處理效果更高效，而且投資省，自動化程度高。

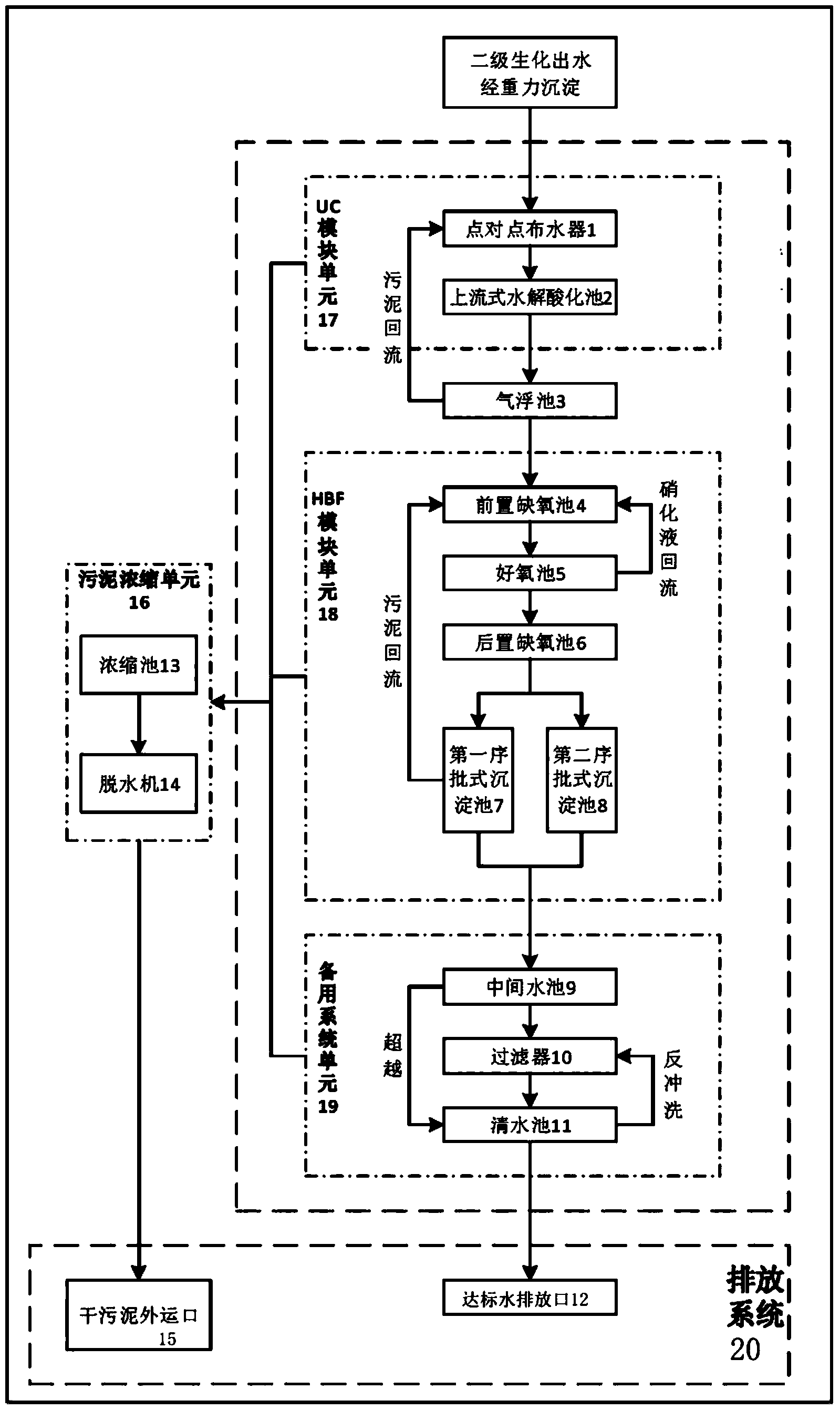

　　摘要附圖



　　權利要求書

　　1.一種高鹽分低碳氮比化工廢水的脫氮系統，其特征在于：包括UC模塊單元(17)、氣浮池(3)、HBF模塊單元(18)、備用系統單元(19)和排放系統(20)，所述UC模塊單元(17)、氣浮池(3)、HBF模塊單元(18)、備用系統單元(19)和排放系統(20)依次相連接;所述UC模塊單元(17)、HBF模塊單元(18)和備用系統單元(19)分別與污泥濃縮單元(16)相連接;所述UC模塊單元(17)包括依次相連接的點對點布水器(1)和上流式水解酸化池(2);所述點對點布水器(1)和上流式水解酸化池(2)分別與氣浮池(3)相連接;所述HBF模塊單元(18)包括污水泵、前置缺氧池(4)、好氧池(5)、后置缺氧池(6)和序批式沉淀池，所述前置缺氧池(4)、好氧池(5)、后置缺氧池(6)和序批式沉淀池依次相連接;所述備用系統單元(19)包括依次相連接的中間水池(9)、過濾器(10)和清水池(11);所述污泥濃縮單元(16)包括依次相連接的濃縮池(13)和脫水機(14)。

　　2.根據權利要求1所述的高鹽分低碳氮比化工廢水的脫氮系統，其特征在于：所述上流式水解酸化池(2)設有36根配水軟管，所述點對點布水器(1)通過配水軟管和上流式水解酸化池(2)底部相連接;所述上流式水解酸化池(2)從底部到上部依次設置有污泥床反應區、稠合沉淀反應區和澄清區。

　　3.根據權利要求2所述的高鹽分低碳氮比化工廢水的脫氮系統，其特征在于：所述排放系統(20)包括干污泥外運口(15)和達標水排放口(12);所述污泥濃縮單元(16)與干污泥外運口(15)相連接;所述備用系統單元(19)與達標水排放口(12)相連接。

　　4.根據權利要求1所述的高鹽分低碳氮比化工廢水的脫氮系統，其特征在于：所述好氧池(5)內設置有溶氧儀;所述序批式沉淀池包括第一序批式沉淀池(7)和第二序批式沉淀池(8);

　　所述第一序批式沉淀池(7)和第二序批式沉淀池(8)分別通過污水泵與后置缺氧池(6)相連接。

　　5.根據權利要求4所述的高鹽分低碳氮比化工廢水的脫氮系統，其特征在于:所述好氧池(5)、第一序批式沉淀池(7)和第二序批式沉淀池(8)內分別設置有酶浮填料和曝氣裝置;

　　所述曝氣裝置包括射流曝氣器和射流循環泵，所述射流曝氣器與射流循環泵相連接。

　　6.根據權利要求1所述的高鹽分低碳氮比化工廢水的脫氮系統，其特征在于:所述過濾器(10)為石英砂過濾器。

　　7.根據權利要求1所述的高鹽分低碳氮比化工廢水的脫氮系統，其特征在于:所述濃縮池(13)為重力濃縮池或氣浮池;所述脫水機(14)為板框脫水機或帶式脫水機。

　　8.根據權利要求4所述的高鹽分低碳氮比化工廢水的脫氮系統的處理方法，其特征在于包括以下步驟：

　　步驟一、二級生化出水經過重力濃縮后，進入U(xiǎn)C模塊單元(17)，污水先進入點對點布水器(1)，并通過配水軟管進入上流式水解酸化池(2)的底部，反應后的污水通過出水堰進入氣浮池(3);

　　步驟二、所述UC模塊單元(17)出水經過氣浮池(3)，所述點對點布水器(1)和上流式水解酸化池(2)分別與氣浮池(3)相連接;將UC模塊單元(17)出水中未完全隔離的厭氧污泥重新流至上流式水解酸化池(2)內;

　　步驟三、所述氣浮池(3)內的出水流入HBF模塊單元(18)中的前置缺氧池(4)，硝化液回流泵設置于好氧池與缺氧池之間,所述硝化液回流泵的輸入端與好氧池相連接,所述硝化液回流泵的輸出端與缺氧池相連接;

　　硝化液回流泵回流輸送的液體在前置缺氧池(4)進行攪拌混合，同時在其中加入硝態氮進行反硝化反應;所述前置缺氧池(4)的出水流入好氧池(5)，其中大部分化學需氧量COD被生物降解，所述好氧池(5)內設置有活性污泥、酶浮填料和生物膜，所述生物膜設置在活性污泥和酶浮填料上部;

　　所述好氧池(5)的出水再流入后置缺氧池(6)，其中廢水的未被完全反硝化進一步反硝化;污水交替進入所述第一序批式沉淀池(7)和第二序批式沉淀池(8)，而序 批式沉淀池內的剩余污水回流部分污泥至前置缺氧池(4);

　　步驟四、所述HBF模塊單元(18)的出水流入備用系統單元(19)中的中間水池(9)，清水池(11)暫存過濾器(10)出水，并且清水池(11)為過濾器(10)提供反沖洗水，其余水由達標水排放口(12)排出;

　　步驟五、流經所述UC模塊單元(17)、HBF模塊單元(18)以及備用系統單元(19)的剩余污泥，流入污泥濃縮單元(16)，通過濃縮池(13)濃縮后，進入脫水機(14)，脫水后，經干污泥外運口(15)排出污泥。

　　9.根據權利要求8所述的高鹽分低碳氮比化工廢水的脫氮系統的處理方法，其特征在于:在步驟一中，上流式水解酸化池(2)從底部到上部依次設置有污泥床反應區、稠合沉淀反應區和澄清區;所述污泥在污泥床反應區進行反應，然后污水緩慢上升，依次經過稠合沉淀反應區和澄清區，最終污水通過出水堰進入氣浮池(3)。

　　10.根據權利要求8所述的高鹽分低碳氮比化工廢水的脫氮系統的處理方法，其特征在于:在步驟四中，中間水池(9)上部設置有溢流孔，HBF模塊單元(18)出水水質穩定時，無需過濾器(10)，廢水可通過溢流孔溢流至清水池(11)。

　　說明書

　　高鹽分低碳氮比化工廢水的脫氮系統及其處理方法

　　技術領域

　　本發明設計環保污水處理領域，特別是一種高鹽分低碳氮比化工廢水的脫氮系統及其處理方法。

　　背景技術

　　高鹽分情況下、低碳氮比的化工廢水屬于難處理的工業廢水，大量氨氮廢水排入水體不僅引起水體富營養化，甚至對人群及生物產生毒害作用。多數情況下C/N比較低，給氨氮的無害化處理帶來困難。傳統生物脫氮方法在廢水脫氮方面起到了一定的作用，但仍存在許多問題。如：氨氮完全硝化需消耗大量的氧，增加了動力消耗;對C/N比低的廢水，需外加有機碳源;工藝流程長，占地面積大，基建投資高等。

　　發明內容

　　本發明的目的就是為了彌補現有技術的缺陷，提供一種處理效果好的高鹽分低碳氮比化工廢水的脫氮系統。

　　為解決上述技術問題，本發明提供了一種高鹽分低碳氮比化工廢水的脫氮系統，所述高鹽分低碳氮比化工廢水的脫氮系統包括UC模塊單元、氣浮池、HBF模塊單元、備用系統單元和排放系統，所述UC模塊單元、氣浮池、HBF模塊單元、備用系統單元和排放系統依次相連接;所述UC模塊單元、HBF模塊單元和備用系統單元分別與污泥濃縮單元相連接。

　　進一步地，所述UC模塊單元包括依次相連接的點對點布水器和上流式水解酸化池;所述點對點布水器和上流式水解酸化池分別與氣浮池相連接;所述HBF模塊單元包括污水泵、前置缺氧池、好氧池、后置缺氧池和序批式沉淀池，所述前置缺氧池、好氧池、后置缺氧池和序批式沉淀池依次相連接;所述備用系統單元包括依次相連接的中間水池、過濾器和清水池，所述污泥濃縮單元包括依次相連接的濃縮池和脫水機;所述排放系統包括干污泥外運口和達標水排放口;所述污泥濃縮單元與干污泥外運口相連接;所述備用系統單元與達標水排放口相連接。

　　進一步地，所述上流式水解酸化池設有36根配水軟管，所述點對點布水器通過配水軟管和上流式水解酸化池底部相連接;所述上流式水解酸化池從底部到上部依次設置有污泥床反應區、稠合沉淀反應區和澄清區。

　　更進一步地，所述好氧池內設置有溶氧儀;所述序批式沉淀池包括第一序批式沉淀池和第二序批式沉淀池;所述第一序批式沉淀池和第二序批式沉淀池分別通過污水泵與后置缺氧池相連接。

　　進一步地，所述好氧池、第一序批式沉淀池和第二序批式沉淀池內分別設置有酶浮填料和曝氣裝置;所述曝氣裝置包括射流曝氣器和射流循環泵，所述射流曝氣器與射流循環泵相連接。

　　進一步地，所述過濾器為石英砂過濾器。

　　更進一步地，所述濃縮池為重力濃縮池或氣浮池;所述脫水機為板框脫水機或帶式脫水機。

　　本發明還提供了一種高鹽分低碳氮比化工廢水的脫氮系統的處理方法，包括以下步驟：

　　步驟一、二級生化出水經過重力濃縮后，進入U(xiǎn)C模塊單元，污水先進入點對點布水器，并通過配水軟管進入上流式水解酸化池的底部，反應后的污水通過出水堰進入氣浮池;

　　步驟二、所述UC模塊單元出水經過氣浮池，所述點對點布水器和上流式水解酸化池分別與氣浮池相連接;將UC模塊單元出水中未完全隔離的厭氧污泥重新流至上流式水解酸化池內;

　　步驟三、所述氣浮池內的出水流入HBF模塊單元中的前置缺氧池，硝化液回流泵設置于好氧池與缺氧池之間,所述硝化液回流泵的輸入端與好氧池相連接,所述硝化液回流泵的輸出端與缺氧池相連接;硝化液回流泵回流輸送的液體在前置缺氧池進行攪拌混合，同時在其中加入硝態氮進行反硝化反應;

　　所述前置缺氧池的出水流入好氧池，其中大部分化學需氧量COD被生物降解，所述好氧池內設置有活性污泥、酶浮填料和生物膜，所述生物膜設置在活性污泥和酶浮填料上部;

　　所述好氧池的出水再流入后置缺氧池，其中廢水的未被完全反硝化進一步反硝化;污水交替進入所述第一序批式沉淀池和第二序批式沉淀池，而批式沉淀池內的剩余污水回流部分污泥至前置缺氧池;

　　步驟四、所述HBF模塊單元的出水流入備用系統單元中的中間水池，清水池暫存過濾器出水，并且清水池為過濾器提供反沖洗水，其余水由達標水排放口排出;

　　步驟五、流經所述UC模塊單元、HBF模塊單元以及備用系統單元的剩余污泥，流入污泥濃縮單元，通過濃縮池濃縮后，進入脫水機，脫水后，經干污泥外運口排出污泥。

　　進一步地，在步驟一中，上流式水解酸化池從底部到上部依次設置有污泥床反應區、稠合沉淀反應區和澄清區;所述污泥在污泥床反應區進行反應，然后污水緩慢上升，依次經過稠合沉淀反應區和澄清區，最終污水通過出水堰進入氣浮池。

　　進一步地，在步驟四中，中間水池上部設置有溢流孔，HBF模塊單元18出水水質穩定時，無需過濾器，廢水可通過溢流孔溢流至清水池。

　　本發明的有益效果：

　　本發明的系統和方法，流程簡單，靈活，配水均勻，具有良好的微生物、污水反應體系，處理效果更高效，而且投資省，自動化程度高。

　　本發明的優點：

　　(1)適用于高鹽分廢水：經過調試后整個系統中，生物相中的活性污泥和生物膜能適應含高鹽分的工業廢水，NaCl含量可達到10000mg/L至12000mg/L，而Na2SO4含量可達到8000mg/L至10000mg/L。

　　(2)適用于低C/N比廢水：系統中增加UC模塊反應器，可以有效地提高系統的可生化性，而HBF模塊反應器可以加強脫氮效果。因此，常規脫氮系統只有在C/N≥4:1才會對NH3-N有較好的去除效果;本系統工藝對于4:1≥C/N≥2:1，也有極佳的效果。當系統BOD濃度約為130mg/L，出水NH3-N濃度小于10mg/L。
