申請日2015.07.19

　　公開(公告)日2016.01.20

　　IPC分類號C02F9/04; C02F103/42

　　摘要

　　本實用新型公開了一種游泳池循環水處理設備，包括通過管道依次相連的預處理裝置和深度處理裝置，其特征在于：所述的深度處理裝置包括依次連接的納濾裝置、雙重消毒池、中間水池、加熱裝置，所述的雙重消毒池的產水出口通過管道連接到中間水池，再經加熱裝置加溫后回到游泳池，所述納濾裝置中的納濾膜孔徑為1.5-2nm。本實用新型所述的游泳池循環水處理設備能有效除去游泳池污水中毛發、微小顆粒物、部分可溶的污染物、絕大部分細菌等有害物質，有效凈化游泳池循環水，使得處理后的水可以回用于游泳池，具有消毒能力強、出水水質好、結構緊湊等優點。

　　權利要求書

　　1.一種游泳池循環水處理設備，包括通過管道依次相連的預處理裝置和深度處理裝置，其特征在于：所述的深度處理裝置包括依次連接的納濾裝置、雙重消毒池、中間水池、加熱裝置，所述的雙重消毒池的產水出口通過管道連接到中間水池，再經加熱裝置加溫后回到游泳池，所述納濾裝置中的納濾膜孔徑為1.5-2nm。

　　2.根據權利要求1所述的游泳池循環水處理設備，其特征在于：所述的預處理裝置包括收集池。

　　3.根據權利要求2所述的游泳池循環水處理設備，其特征在于：所述的預處理裝置還包括毛發聚集器。

　　4.根據權利要求3所述的游泳池循環水處理設備，其特征在于：所述的預處理裝置還包括加藥池，所加藥物為混凝劑堿式氯化鋁。

　　5.根據權利要求1所述的游泳池循環水處理設備，其特征在于：所述的納濾裝置為陶瓷納濾膜過濾裝置。

　　6.根據權利要求1所述的游泳池循環水處理設備，其特征在于：所述的納濾裝置為高分子有機納濾膜過濾裝置。

　　7.根據權利要求1所述的游泳池循環水處理設備，其特征在于：所述的雙重消毒池為臭氧和次氯酸鈉雙重消毒池。

　　8.根據權利要求1所述的游泳池循環水處理設備，其特征在于：還包括一水泵，所述的預處理裝置出水通過水泵進入深度處理裝置。

　　說明書

　　一種游泳池循環水處理設備

　　技術領域

　　本實用新型涉及水處理領域，特別涉及一種游泳池循環水處理設備。

　　背景技術

　　游泳池是公共場所，來往人員眾多，污染物的來源與種類也多種多樣。游泳池污染物的來源：人體臟物、細菌、病毒、尿素等;皮屑、發屑;化妝品(如唇膏、潤膚液、指甲油、防曬霜等);人體分泌物：油脂、汗液、口鼻腔分泌物;外來物：塵土、樹葉、小蟲;池內滋生的菌類和藻類;平衡水箱、均衡水箱、過濾介質、管閥內壁的生物膜所產生的污染。人們游泳時都穿著較少，池水要直接接觸人體皮膚，必須清潔干凈以保障人群的身體健康，所以需要對游泳池的循環水進行有效的凈化處理。

　　發明內容

　　本實用新型的目的在于提供一種游泳池循環水處理設備，能有效除去游泳池污水中毛發、微小顆粒物、部分可溶的污染物、絕大部分細菌等有害物質，有效凈化游泳池循環水，使得處理后的水可以回用于游泳池。

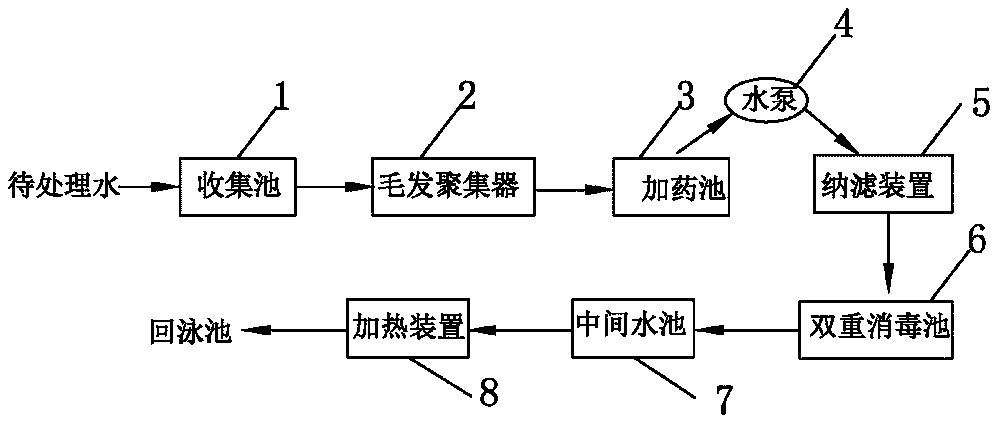

　　為達到上述目的，本實用新型所提出的技術方案為：一種游泳池循環水處理設備，包括通過管道依次相連的預處理裝置和深度處理裝置，其特征在于：所述的深度處理裝置包括依次連接的納濾裝置、雙重消毒池、中間水池、加熱裝置，所述的雙重消毒池的產水出口通過管道連接到中間水池，再經加熱裝置加溫后回到游泳池，所述納濾裝置中的納濾膜孔徑為1.5-2nm。

　　進一步，所述的預處理裝置包括收集池。

　　進一步，所述的預處理裝置還包括毛發聚集器。

　　進一步，所述的預處理裝置還包括加藥池，所加藥物為混凝劑堿式氯化鋁。

　　進一步，所述的納濾裝置為陶瓷納濾膜過濾裝置。

　　進一步，所述的納濾裝置為高分子有機納濾膜過濾裝置。

　　進一步，所述的雙重消毒池為臭氧和次氯酸鈉雙重消毒池。

　　優選的，還包括一水泵，所述的預處理裝置出水通過水泵進入深度處理裝置。

　　采用上述技術方案，本實用新型所述的游泳池循環水處理設備具有的有益效果為：

　　1)將納濾取代一般的過濾罐過濾，具有過濾精度高，出水水質好;設備結構緊湊，占地面積小;操作簡便、自動化程度高，能提高水溫且無需經常更換過濾材料等優點;

　　2)采用臭氧消毒，臭氧具有很強的消毒作用，且無殘留，后面再加入次氯酸鈉消毒，經雙重消毒，池水中細菌等有害物質絕大部分被除盡，消毒能力強、效果好。
