申請日2015.09.02

　　公開(公告)日2016.12.21

　　IPC分類號B01D21/02; B01D21/28

　　摘要

　　本發明涉及一種帶超聲波與氣泡分離的污泥沉淀池，包括沉淀池本體，沉淀池本體的中心設有轉軸，轉軸的上端安裝電機，位于沉淀池本體中的轉軸上安裝有進水分配盤及主攪拌葉片，進水分配盤與進水管及伸入沉淀池本體底部的導水管連接，所述沉淀池本體的內壁安裝有位于主攪拌葉片上下兩側的上攪拌葉片及下攪拌葉片，上攪拌葉片與主攪拌葉片之間設置有上導流盤，下攪拌葉片與主攪拌葉片之間設置有下導流盤，上導流盤與下導流盤分別與轉軸固連;位于上導流盤與主攪拌葉片之間及位于主攪拌葉片與下攪拌葉片之間分別設置有超聲波發生器;所述沉淀池本體的上部出水管與真空抽水泵連接，沉淀池本體的下部側壁帶有導風管，導風管與風機連接。

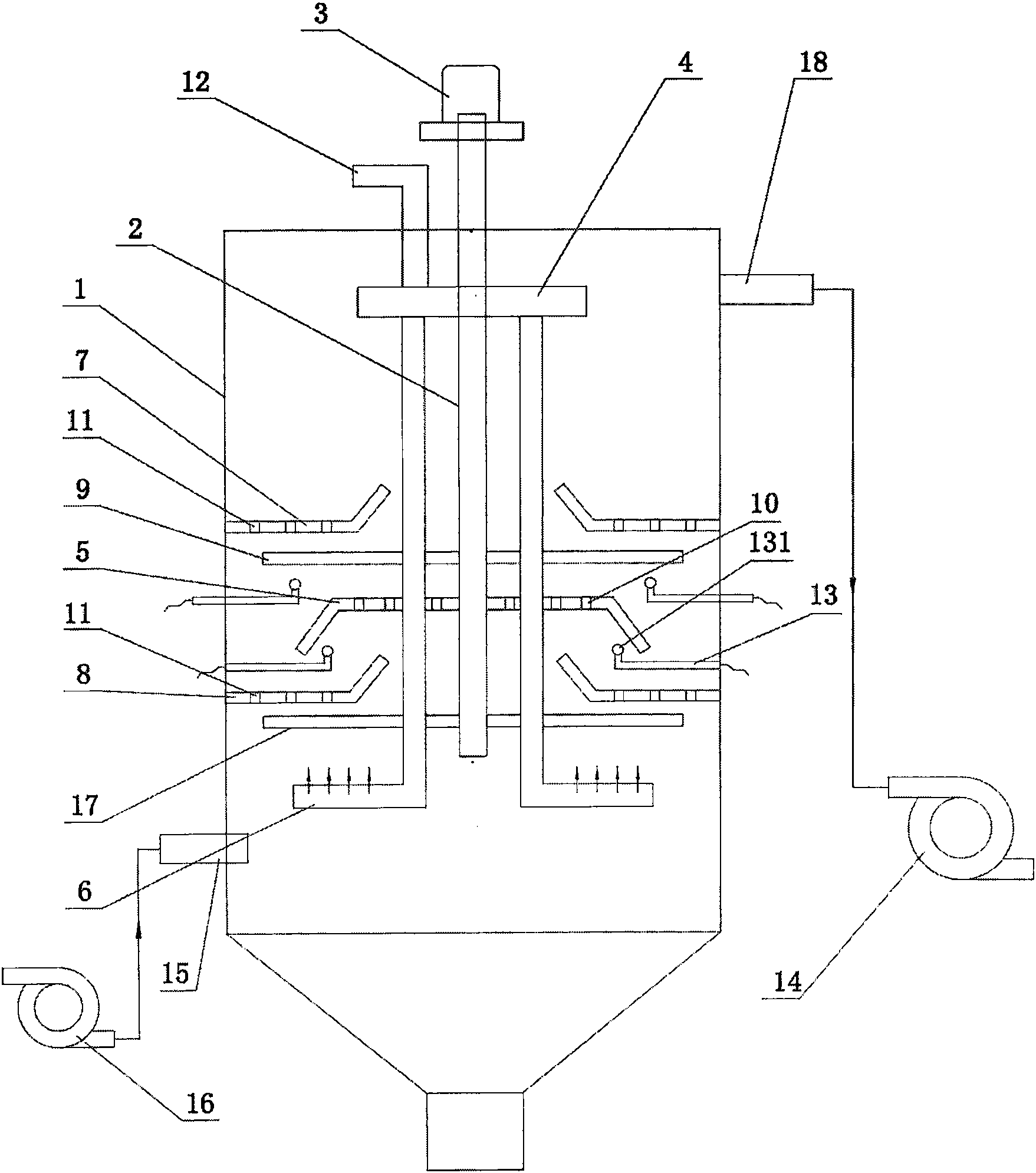

　　摘要附圖



　　權利要求書

　　1.一種帶超聲波與氣泡分離的污泥沉淀池，包括沉淀池本體(1)，沉淀池本體(1)的中心設有轉軸(2)，轉軸(2)的上端安裝電機(3)，電機(3)設置于沉淀池本體(1)的外側，位于沉淀池本體(1)中的轉軸(2)上安裝有進水分配盤(4)及主攪拌葉片(5)，進水分配盤(4)與進水管(12)及伸入沉淀池本體(1)底部的導水管(6)連接，其特征在于：所述沉淀池本體(1)的內壁安裝有位于主攪拌葉片(5)上下兩側的上攪拌葉片(7)及下攪拌葉片(8)，上攪拌葉片(7)與主攪拌葉片(5)之間設置有上導流盤(9)，下攪拌葉片(8)與主攪拌葉片(5)之間設置有下導流盤(17)，上導流盤(9)與下導流盤(17)分別與轉軸(2)固連;位于上導流盤(9)與主攪拌葉片(5)之間及位于主攪拌葉片(5)與下攪拌葉片(8)之間分別設置有超聲波發生器(13);

　　所述沉淀池本體(1)的上部出水管(18)與真空抽水泵(14)連接，沉淀池本體(1)的下部側壁帶有導風管(15)，導風管(15)與風機(16)連接。

　　2.按照權利要求1所述的帶超聲波與氣泡分離的污泥沉淀池，其特征在于：所述主攪拌葉片(5)帶有貫通的第一導流孔(10)，其外端向下折彎。

　　3.按照權利要求1所述的帶超聲波與氣泡分離的污泥沉淀池，其特征在于：所述上攪拌葉片(7)及下攪拌葉片(8)分別帶有第二導流孔(11)，上攪拌葉片(7)的外端及下攪拌葉片(8)的外端分別向上彎折。

　　4.按照權利要求1所述的帶超聲波振動的污泥粉碎沉淀池，其特征在于：所述超聲波發生器(13)的發射端(131)向上折彎。

　　說明書

　　帶超聲波與氣泡分離的污泥沉淀池

　　技術領域

　　本發明涉及環保設備技術領域，特別涉及污泥沉淀池。

　　背景技術

　　沉淀池中的污泥水一般需要進行粉碎處理，粉碎過濾后的污泥從沉淀池的底部排出，凈化后的水從沉淀池的頂部排出.現有的沉淀池中，設置的中心轉軸上安裝有攪拌片，轉軸的上端通過電機驅動，在攪拌片的轉動下，將污泥進行粉碎，減小大泥塊的存在。由于攪拌片只設置在中心轉軸上，沉淀池中靠近其內壁的污泥難以攪動，從而需要長時間攪拌才能完全攪碎污泥，其工作效率較低。

　　發明內容

　　本申請人針對現有技術的上述缺點，進行研究和改進，提供一種帶超聲波與氣泡分離的污泥沉淀池，其采用錯開式攪拌結構，大大提高了污泥的攪碎效率及效果，縮短沉淀時間。

　　為了解決上述問題，本發明采用如下方案：

　　一種帶超聲波與氣泡分離的污泥沉淀池，包括沉淀池本體，沉淀池本體的中心設有轉軸，轉軸的上端通過電機驅動，電機設置于沉淀池本體的外側，位于沉淀池本體中的轉軸上安裝有進水分配盤及主攪拌葉片，進水分配盤與進水管連接，進水分配盤與伸入沉淀池本體底部的導水管連接，所述沉淀池本體的內壁安裝有位于主攪拌葉片上下兩側的上攪拌葉片及下攪拌葉片，上攪拌葉片與主攪拌葉片之間設置有上導流盤，下攪拌葉片與主攪拌葉片之間設置有下導流盤，上導流盤與下導流盤分別與轉軸固連;位于上導流盤與主攪拌葉片之間及位于主攪拌葉片與下攪拌葉片之間分別設置有超聲波發生器;

　　所述沉淀池本體的上部出水管與真空抽水泵連接，沉淀池本體的下部側壁帶有導風管，導風管與風機連接。

　　作為上述技術方案的進一步改進：

　　所述主攪拌葉片帶有貫通的第一導流孔，其外端向下折彎。

　　所述上攪拌葉片及下攪拌葉片分別帶有第二導流孔，上攪拌葉片的外端及下攪拌葉片的外端分別向上彎折。

　　所述超聲波發生器的發射端向上折彎。

　　本發明的技術效果在于：

　　本發明中，導流盤、主攪拌葉片分別與上攪拌葉片及下攪拌葉片相錯開設置，利于對污泥進行快速粉碎;主攪拌葉片、上攪拌葉片及下攪拌葉片上帶有的導流孔，實現攪動污泥時降低污泥的壓力，減小攪拌阻力;主攪拌葉片、上攪拌葉片及下攪拌葉片端部設置的向上或向下的折彎端，利于將污泥揚起分散，同樣減小了攪拌阻力，提高攪拌效果;本發明還采用于沉淀池底部產生氣泡的方式，輔助對污泥分散，提高效率。
