申請日2015.09.02

　　公開(公告)日2016.01.20

　　IPC分類號C02F11/10; C10B53/00

　　摘要

　　本實用新型涉及污泥資源化技術的領域，提供污泥熱解實驗設備，包括反應裝置，反應裝置連接有進樣裝置、輸氣裝置及收集裝置，進樣裝置包括進樣部件，進樣部件設有樣品腔，反應裝置包括反應部件及加熱部件，反應部件設有密閉腔，密閉腔一側通過啟閉閥與樣品腔連通或隔開，密閉腔分別與輸氣裝置和收集裝置相通。熱解反應時，將污泥置于樣品腔中，打開啟閉閥，將污泥從樣品腔中送進密閉腔，關閉啟閉閥，使密閉腔與樣品腔隔開。其將污泥進樣過程和污泥的熱解反應過程分開，減少污泥進樣過程的密閉性對熱解反應的影響;且結合啟閉閥的密閉作用和輸氣裝置所提供的無氧或缺氧環境，其進樣方便，進樣過程和反應區的密封性好，具有優越的熱解實驗條件。

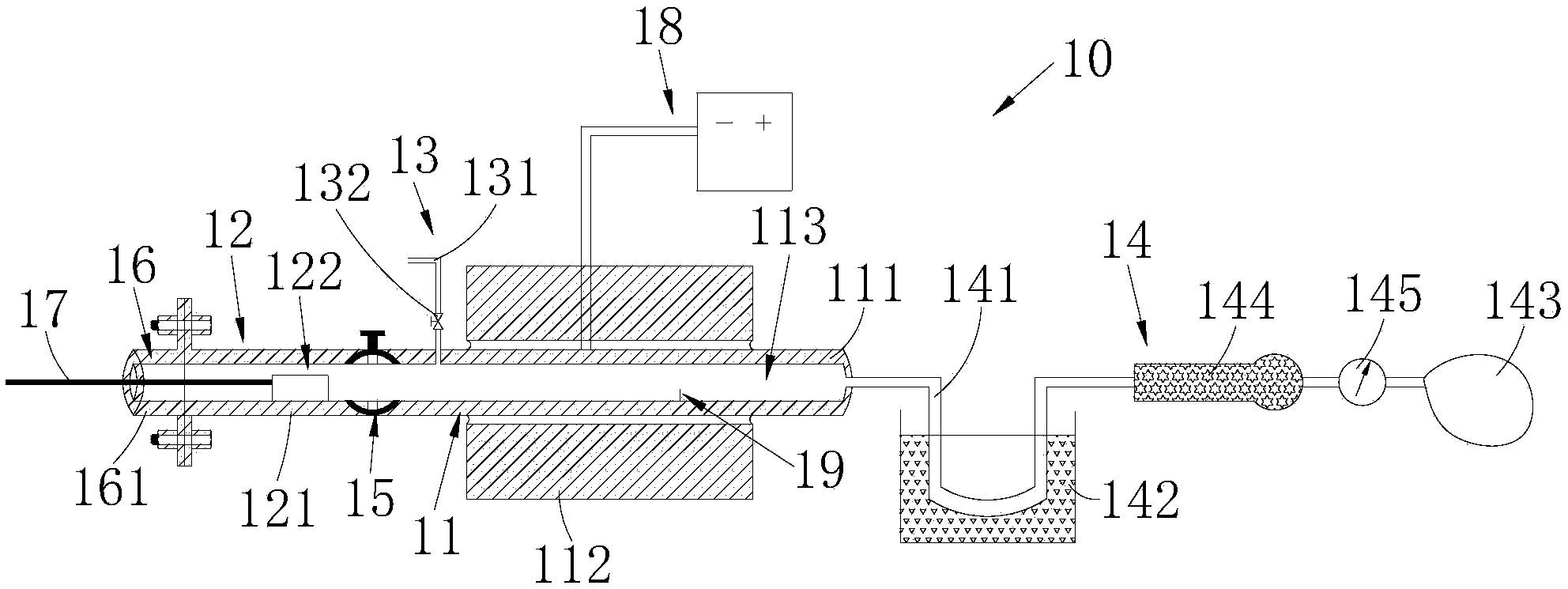

　　摘要附圖



　　權利要求書

　　1.污泥熱解實驗設備，其特征在于，包括用于對污泥樣品進行熱解反應的反應裝置，所述反應裝置連接有用于向所述反應裝置輸進污泥樣品的進樣裝置、用于向所述反應裝置輸送惰性氣體的輸氣裝置以及用于收集熱解反應所產生揮發物的收集裝置，所述進樣裝置包括進樣部件，所述進樣部件設有用于存放污泥樣品的樣品腔，所述反應裝置包括反應部件及加熱部件，所述反應部件設有用于供所述加熱部件加熱升溫以對污泥樣品進行熱解反應的密閉腔，所述密閉腔一側通過啟閉閥與所述樣品腔連通或隔開，所述密閉腔分別與所述輸氣裝置和所述收集裝置相通。

　　2.如權利要求1所述的污泥熱解實驗設備，其特征在于，所述進樣部件開設有與所述樣品腔相通且用于輸進污泥樣品的進口，所述進口處設有用于密封所述進口的可拆卸密封件。

　　3.如權利要求2所述的污泥熱解實驗設備，其特征在于，所述密封件為法蘭，所述進樣部件為進樣管，所述啟閉閥為球閥，所述反應部件為反應管，所述樣品腔和所述密閉腔為管式腔，所述法蘭、所述進樣管、所述球閥及所述反應管依次連接，所述進樣管、所述球閥和所述反應管的內徑大小相等。

　　4.如權利要求3所述的污泥熱解實驗設備，其特征在于，所述樣品腔中設有用于貫穿所述法蘭和所述球閥以將污泥樣品從所述樣品腔推進所述密閉腔的推拉桿。

　　5.如權利要求4所述的污泥熱解實驗設備，其特征在于，所述法蘭內側面上設有套于所述推拉桿上且用于密閉所述法蘭與所述推拉桿間空隙的O型密封圈，所述O型密封圈與所述推拉桿過盈配合。

　　6.如權利要求1～5任一項所述的污泥熱解實驗設備，其特征在于，所述反應裝置包括用于控制所述密閉腔中熱解反應溫度的溫控部件，所述加熱部件為加熱爐。

　　7.如權利要求4或5所述的污泥熱解實驗設備，其特征在于，所述密閉腔中設有用于抵擋所述推拉桿以使污泥樣品停留在反應區的擋板。

　　8.如權利要求1～5任一項所述的污泥熱解實驗設備，其特征在于，所述輸氣裝置包括與所述密閉腔相通且用于向所述密閉腔輸送惰性氣體的輸氣管道以及設于所述輸氣管道上且用于控制所述輸氣管道中氣體流量的閥門。

　　9.如權利要求1～5任一項所述的污泥熱解實驗設備，其特征在于，所述收集裝置包括與所述密閉腔相通且用于從所述密閉腔中收集熱解反應所產生揮發物的冷凝管、用于冷卻所述冷凝管的燒杯以及與所述冷凝管連接且用于收集揮發物的收集袋。

　　10.如權利要求9所述的污泥熱解實驗設備，其特征在于，所述冷凝管與所述收集袋之間連接有用于除去揮發物中雜質的干燥除雜管以及用于計算經冷卻除雜后的揮發物體積的流量計。

　　說明書

　　污泥熱解實驗設備

　　技術領域

　　本實用新型屬于污泥資源化技術的領域，尤其涉及污泥熱解實驗設備。

　　背景技術

　　目前，污泥熱解產氣技術是指采用熱化學方法在無氧或缺氧條件下，將污泥中的有機物進行高溫加熱，使其裂解成小分子化合物(如甲烷、H2、CO和甲醇等)的方法。由于反應是在低氧環境中進行，故產生的氮、硫的氧化物等二次污染物很少，由此而生成的可燃?xì)怏w具有較高的熱值，加以利用可以緩解能源壓力，因此，對污泥熱解過程進行實驗研究是一項很有價值的工作。污泥熱解實驗，首先要保證實驗設備的密封效果，以提供無氧或缺氧的環境。而實現設備的密封，首先就是要解決進樣過程中的密封性問題，既要方便污泥樣品進樣，同時又能保證進樣過程中的密封性。

　　現有的污泥熱解實驗設備，如臥式污泥熱解試驗設備，一般將污泥樣品直接輸送到反應區，再對反應區的污泥樣品加熱升溫，進行熱解反應。其進樣不方便，且進樣過程及反應區的密封性差，難以滿足熱解實驗的要求。

　　實用新型內容

　　本實用新型的目的在于提供污泥熱解實驗設備，旨在解決現有污泥熱解實驗設備進樣不方便以及進樣過程和反應區密封性差的問題。

　　為解決上述技術問題，本實用新型提供了污泥熱解實驗設備，其包括用于對污泥樣品進行熱解反應的反應裝置，所述反應裝置連接有用于向所述反應裝置輸進污泥樣品的進樣裝置、用于向所述反應裝置輸送惰性氣體的輸氣裝置以及用于收集熱解反應所產生揮發物的收集裝置，所述進樣裝置包括進樣部件，所述進樣部件設有用于存放污泥樣品的樣品腔，所述反應裝置包括反應部件及加熱部件，所述反應部件設有用于供所述加熱部件加熱升溫以對污泥樣品進行熱解反應的密閉腔，所述密閉腔一側通過啟閉閥與所述樣品腔連通或隔開，所述密閉腔分別與所述輸氣裝置和所述收集裝置相通。

　　進一步地，所述進樣部件開設有與所述樣品腔相通且用于輸進污泥樣品的進口，所述進口處設有用于密封所述進口的可拆卸密封件。

　　進一步地，所述密封件為法蘭，所述進樣部件為進樣管，所述啟閉閥為球閥，所述反應部件為反應管，所述樣品腔和所述密閉腔為管式腔，所述法蘭、所述進樣管、所述球閥及所述反應管依次連接，所述進樣管、所述球閥和所述反應管的內徑大小相等。

　　進一步地，所述樣品腔中設有用于貫穿所述法蘭和所述球閥以將污泥樣品從所述樣品腔推進所述密閉腔的推拉桿。

　　進一步地，所述法蘭內側面上設有套于所述推拉桿上且用于密閉所述法蘭與所述推拉桿間空隙的O型密封圈，所述O型密封圈與所述推拉桿過盈配合。

　　進一步地，所述反應裝置包括用于控制所述密閉腔中熱解反應溫度的溫控部件，所述加熱部件為加熱爐。

　　進一步地，所述密閉腔中設有用于抵擋所述推拉桿以使污泥樣品停留在反應區的擋板。

　　進一步地，所述輸氣裝置包括與所述密閉腔相通且用于向所述密閉腔輸送惰性氣體的輸氣管道以及設于所述輸氣管道上且用于控制所述輸氣管道中氣體流量的閥門。

　　進一步地，所述收集裝置包括與所述密閉腔相通且用于從所述密閉腔中收集熱解反應所產生揮發物的冷凝管、用于冷卻所述冷凝管的燒杯以及與所述冷凝管連接且用于收集揮發物的收集袋。

　　進一步地，所述冷凝管與所述收集袋之間連接有用于除去揮發物中雜質的干燥除雜管以及用于計算經冷卻除雜后的揮發物體積的流量計。

　　本實用新型提供的污泥熱解實驗設備的有益效果：

　　上述污泥熱解實驗設備采用了進樣部件及啟閉閥，進行熱解反應時，先將污泥樣品放置于進樣部件的樣品腔中，然后，打開啟閉閥，迅速將污泥樣品從樣品腔中送進密閉腔，再關閉啟閉閥，使密閉腔與樣品腔隔開，以保證密閉腔的密封性。其將污泥樣品的進樣過程和污泥樣品的熱解反應過程分開，在啟閉閥關閉條件下，于樣品腔進行污泥進樣操作時，密閉腔為密閉狀態，這樣，可以減少污泥進樣過程中的密閉性對后續熱解反應的影響;并且，在啟閉閥的密閉作用下，結合輸氣裝置不斷向密閉腔輸送惰性氣體，使得密閉腔充滿惰性氣體，這樣，密閉腔具有較好的密閉條件和良好的無氧或缺氧環境。因此，相比于現有技術而言，上述污泥熱解實驗設備，在污泥進樣過程密閉性對熱解反應影響不大的基礎上，結合啟閉閥的密閉作用和輸氣裝置所提供的無氧或缺氧環境，其進樣方便，進樣過程和反應區的密封性好，具有優越的熱解實驗條件。
