申請日2015.09.02

　　公開(公告)日2016.01.06

　　IPC分類號B01D36/04

　　摘要

　　一種濕作業廢水排放系統包括：噴漿機、鐵板、過濾裝置、承重柱、排水管、水桶和水泵部，噴漿機設于鐵板上，鐵板設疑地面上方，過濾裝置設于鐵板和地面的開口處，承重柱設于鐵板和地面的下端，排水管的一端與過濾裝置連接，排水管的另一端與水桶連接，水桶與水泵部連接。本實用新型通過過濾裝置和水桶沉淀的組合對廢水的過濾排放，從而達到無污染的施工。

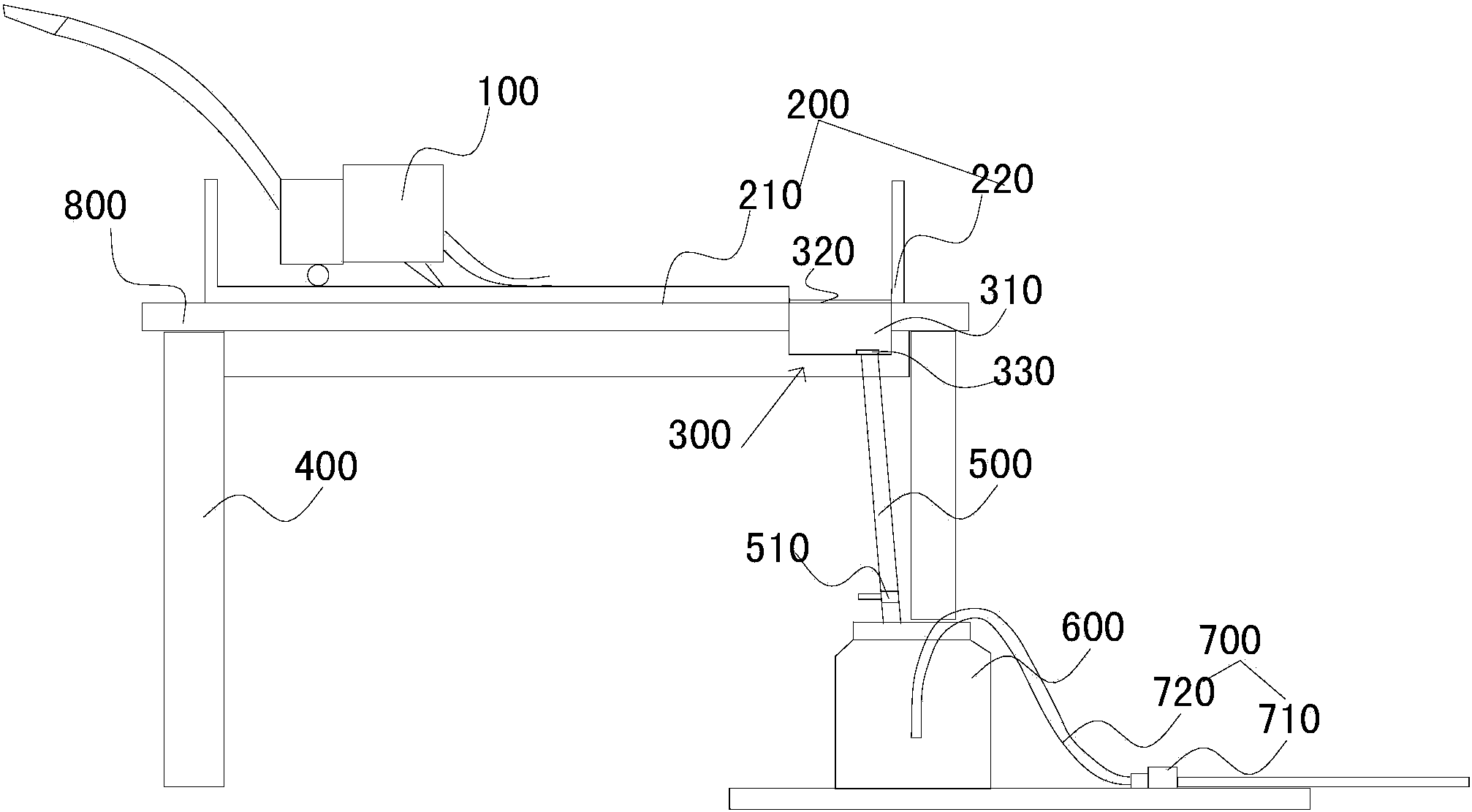

　　摘要附圖



　　權利要求書

　　1.一種濕作業廢水排放系統，其特征在于，包括：噴漿機(100)、鐵 板(200)、過濾裝置(300)、承重柱(400)、排水管(500)、水桶(600) 和水泵部(700)，所述噴漿機(100)設于鐵板(200)上，所述鐵板(200) 設疑地面上方，所述過濾裝置(300)設于鐵板(200)和地面(800)的開 口處，所述承重柱(400)設于鐵板(200)和地面(800)的下端，所述排 水管(500)的一端與過濾裝置(300)連接，所述排水管(500)的另一端 與水桶(600)連接，所述水桶(600)與水泵部(700)連接。

　　2.根據權利要求1所述的一種濕作業廢水排放系統，其特征在于：所 述鐵板(200)包括：底板(210)和側板(220)，所述底板(210)鋪設于 地面(800)上，所述側板(220)與底板(210)與垂直連接。

　　3.根據權利要求1所述的一種濕作業廢水排放系統，其特征在于：所 述過濾裝置(300)包括：接水器皿(310)、第一濾網(320)和第二濾網 (330)，所述接水器皿(310)嵌入地面(800)內，所述第一濾網(320) 設于接水器皿(310)的頂端，所述接水器皿(310)的底端與排水管(500) 連接，所述第二濾網(330)設于接水器皿(310)與排水管(500)的連接 處。

　　4.根據權利要求1所述的一種濕作業廢水排放系統，其特征在于：所 述排水管(500)上設有閘閥(510)。

　　5.根據權利要求1所述的一種濕作業廢水排放系統，其特征在于：所 述水泵部(700)包括：水泵(710)和吸水軟管(720)，所述吸水軟管(720) 的一端與水桶(600)連接，所述吸水軟管(720)的另一端通過水泵(710) 與排污水井連接。

　　說明書

　　一種濕作業廢水排放系統

　　技術領域

　　本實用新型涉及一種排水系統，具體涉及一種濕作業廢水排放系統。

　　背景技術

　　在一些大型的游樂設施或者展會中，常常會需要進行濕作業的施工工 作，這些工作造成的污水對環境有著很大的影響，無論項目周邊的環境還 是整個自然的宏觀環境來說都面臨著巨大的污染難題。

　　因此為了解決這個問題，進行了一系列研發。

　　實用新型內容

　　本實用新型的目的在于，提供一種濕作業廢水排放系統，以克服現有 技術所存在的上述缺點和不足。

　　一種濕作業廢水排放系統，其特征在于，包括：噴漿機、鐵板、過濾 裝置、承重柱、排水管、水桶和水泵部，所述噴漿機設于鐵板上，所述鐵 板設疑地面上方，所述過濾裝置設于鐵板和地面的開口處，所述承重柱設 于鐵板和地面的下端，所述排水管的一端與過濾裝置連接，所述排水管的 另一端與水桶連接，所述水桶與水泵部連接。

　　進一步，所述鐵板包括：底板和側板，所述底板鋪設于地面上，所述 側板與底板與垂直連接。

　　進一步，所述過濾裝置包括：接水器皿、第一濾網和第二濾網，所述 接水器皿嵌入地面內，所述第一濾網設于接水器皿的頂端，所述接水器皿 的底端與排水管連接，所述第二濾網設于接水器皿與排水管的連接處。

　　進一步，所述排水管上設有閘閥。

　　進一步，所述水泵部包括：水泵和吸水軟管，所述吸水軟管的一端與 水桶連接，所述吸水軟管的另一端通過水泵與排污水井連接。

　　本實用新型的有益效果：

　　本實用新型通過過濾裝置和水桶沉淀的組合對廢水的過濾排放，從而 達到無污染的施工。
