申請日2015.09.02

　　公開(公告)日2015.12.09

　　IPC分類號C02F9/14

　　摘要

　　本發明涉及污水處理設備技術領域，具體地說是一種結構合理、工作穩定、處理效率高的活性污泥生化過濾污水處理裝置，其特征在于缺氧反應室設有污水進水管，過濾澄清室設有用于將流失的厭氧污泥回收至缺氧反應室的污泥回流管，過濾澄清室上部的側壁上設有用于排出清水的清水排出管，過濾澄清室下部設有用于將污水從好氧反應室送入過濾澄清室的鋸齒狀進水孔，好氧反應室底部設有螺桿泵。

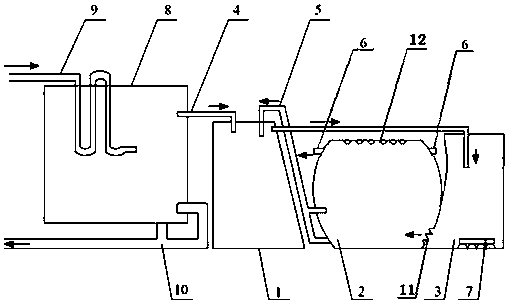

　　摘要附圖



　　權利要求書

　　1.一種活性污泥生化過濾污水處理裝置，設有缺氧反應室、過濾澄清室、好氧反應室，其特征在于缺氧反應室設有污水進水管，過濾澄清室設有用于將流失的厭氧污泥回收至缺氧反應室的污泥回流管，過濾澄清室上部的側壁上設有用于排出清水的清水排出管，過濾澄清室下部設有用于將污水從好氧反應室送入過濾澄清室的鋸齒狀進水孔，好氧反應室底部設有螺桿泵。

　　2.根據權利要求1所述的一種活性污泥生化過濾污水處理裝置，其特征在于缺氧反應室的污水進水管設置在缺氧反應室2/3高度處，污泥回流管的末端在缺氧反應室的上部進入缺氧反應室，進水管前端還設有進水緩沖池，緩沖池內設有與進水管相連接的多級彎道設計，緩沖池底部設有用于將沉淀在緩沖池底的泥沙抽出的泥沙排出管泵機構。

　　3.根據權利要求1所述的一種活性污泥生化過濾污水處理裝置，其特征在于過濾澄清室為球形，在過濾澄清室的進水前端設有擋板導流槽收集漂浮在清水上的浮渣和雜物，過濾澄清室的側壁上安裝污泥回流管，污泥回流管位于過濾澄清室內的管口上設有閥門，用于將流失的污泥送入缺氧反應室，過濾澄清室上部設有出氣孔，過濾器兩側設有出水孔，過濾后的清水通過出水孔流出。

　　4.根據權利要求1所述的一種活性污泥生化過濾污水處理裝置，其特征在于好氧反應室中填充好氧污泥顆粒，缺氧反應室中填充厭氧污泥顆粒。

　　5.根據權利要求1所述的一種活性污泥生化過濾污水處理裝置，其特征在于好氧反應室中設有溫度儀，用來測量好氧反應室內的溫度，過濾澄清室下部設有濃度測量?jī)x，用來測量污水濃度，在過濾澄室頂部安裝氣體檢測儀，用于檢測甲烷濃度。

　　6.根據權利要求1所述的一種活性污泥生化過濾污水處理裝置，其特征在于好氧反應室底部為波浪形，好氧反應室中設有的螺桿泵用于用于導出沉積的泥沙性污泥。

　　說明書

　　活性污泥生化過濾污水處理裝置

　　技術領域

　　本發明涉及污水處理設備技術領域，具體地說是一種結構合理、工作穩定、處理效率高的活性污泥生化過濾污水處理裝置。

　　背景技術

　　目前我國多數地區隨著開發，水污染日趨嚴重，進一步加劇了水資源的短缺，也嚴重威脅到地區居民的飲水。由于早期興建的污水處理廠、已建污水處理廠的管網覆蓋率不足，污水處理效率有待提高，污泥處置設置建設嚴重滯后。特別隨著城區和農村的發展，水污染也在轉移。尤其是鄉村工廠、邊遠景區、海島等地區尤為嚴重。

　　污水處理設備一般利用好氧微生物和厭氧微生物對污水中的有害物進行分解處理。工業廢水中往往含有不利于好氧微生物/厭氧微生物生長的有毒物質，因此如何保證污水處理設備高效率運轉是亟待解決的問題。另外在污水處理過程中，含有厭氧微生物/好氧微生物的污泥顆粒容易流失，如何保證厭氧微生物/好氧微生物不流失也是需要解決的問題之一。

　　發明內容

　　本發明針對現有技術中存在的缺點和不足，提出了一種結構合理、工作穩定、處理效率高的活性污泥生化過濾污水處理裝置。

　　本發明可以通過以下措施達到：

　　一種活性污泥生化過濾污水處理裝置，設有缺氧反應室、過濾澄清室、好氧反應室，其特征在于缺氧反應室設有污水進水管，過濾澄清室設有用于將流失的厭氧污泥回收至缺氧反應室的污泥回流管，過濾澄清室上部的側壁上設有用于排出清水的清水排出管，過濾澄清室下部設有用于將污水從好氧反應室送入過濾澄清室的鋸齒狀進水孔，好氧反應室底部設有螺桿泵。

　　本發明缺氧反應室的污水進水管設置在缺氧反應室2/3高度處，污泥回流管的末端在缺氧反應室的上部進入缺氧反應室，進水管前端還設有進水緩沖池，緩沖池內設有與進水管相連接的多級彎道設計，緩沖池底部設有用于將沉淀在緩沖池底的泥沙抽出的泥沙排出管泵機構。

　　本發明中過濾澄清室為球形，在好氧反應室和過濾澄清室相通的鋸齒狀的進水孔前端設有擋板導流槽收集漂浮在清水上的浮渣和雜物，過濾澄清室的靠近缺氧室一面?zhèn)缺谏习惭b污泥回流管，回流管位于過濾澄清室內的管口上設有閥門，用于將流失的污泥送入缺氧反應室，過濾澄清室上部設有出氣孔，過濾澄清室頂部?jī)蓚?cè)設有出水孔或出水管，過濾后的清水通過出水孔或出水管流出;進一步，過濾澄清室內可以設有由邊緣向中心高度逐漸降低的緩沖坡體，提高過濾澄清效果。

　　本發明中缺氧反應室、好氧反應室、過濾澄清室為高度逐級降低的階梯式設計，所有污水在過濾過程中呈現自然流淌的形態，減少水泵使用，節省能源。

　　本發明好氧反應室中填充好氧污泥顆粒，缺氧反應室中填充厭氧污泥顆粒。

　　本發明好氧反應室中設有溫度儀，用來測量好氧反應室內的溫度，過濾澄清室下部設有濃度測量?jī)x，用來測量污水濃度，在過濾澄室頂部安裝氣體檢測儀，用于檢測甲烷濃度。

　　本發明好氧反應室底部為波浪形，好氧反應室中設有的螺桿泵用于用于導出沉積的泥沙性污泥。

　　本發明在使用時，污水進入缺氧反應室后，與過濾澄清室回流的大量活性污泥進行混合后，通過連接缺氧反應室與好氧反應室的狹窄通道流入好氧反應室;在好氧反應室內，大量細菌，真菌和微(原)生(動)物在曝氣、氧化合分解的作用下，迅速吞食大量有機物，快速通過曝氣新陳代謝而形成懸浮物體，即細菌分泌后形成的黏性狀的多糖類物質，具有巨大表面積的活性污泥，即懸浮絮泥;懸浮絮泥通過好氧反應室下方與過濾室相通一個或數個污泥入口一個或數個污泥入口和污水一起導入過濾澄清室;在過濾澄清室內，澄清分離方法，是向上流強化活性污泥而形成的污泥過濾床污水處理工藝，由于過濾澄清室所具有獨特的向上逐漸變寬的球型結構梯形縱向向上逐漸加寬的結構，從過濾澄清室底部導入污泥和污水縱向向上遞減水流沖擊污泥過濾床的力量，同時高濃度的污泥過濾床快速地吸附和過濾向上流的污泥物，而使其增加了厚度，從而加速了過濾、沉淀和澄清的作用，形成了最佳、理想、縱向的向下過濾;而獨有的球形縱向切面面積又增大了泥水分離空間的形成，從而達到更清澈的凈水經過濾澄清室上方的清水溢出堰流出，吸附和沉淀后的大部分濃縮污泥經活性污泥回流管回流到缺氧反應室與進入缺氧反應室的污水混合，又開始新一輪與上述工藝相同的循環處理工序;產生的氣體通過菱形過濾澄清池的排氣孔排出，同時活性污泥回流管將收集的多余污泥輸送到外部的污泥儲藏室。
