　　摘要

　　一種采油廢水處理及其循環利用裝置，包括除油系統、化學脫鈣系統、膜過濾系統以及脫鹽系統;除油系統包括氣浮池或吸附罐，化學脫鈣系統包括脫鈣反應池、沉淀池以及清水池，膜過濾系統包括過濾膜和過濾產水池，脫鹽系統包括一脫鹽裝置，脫鹽裝置的濃縮液出口直接排放，脫鹽裝置的透析液出口連接至鍋爐。本發明通過氣浮可有效除油、降低CODcr，根除膜鈣化和防止膜堵塞，降低廢水的SS、濁度等指標，脫除水中的金屬離子，降低含鹽量，實現采油廢水50～65%的回收率。

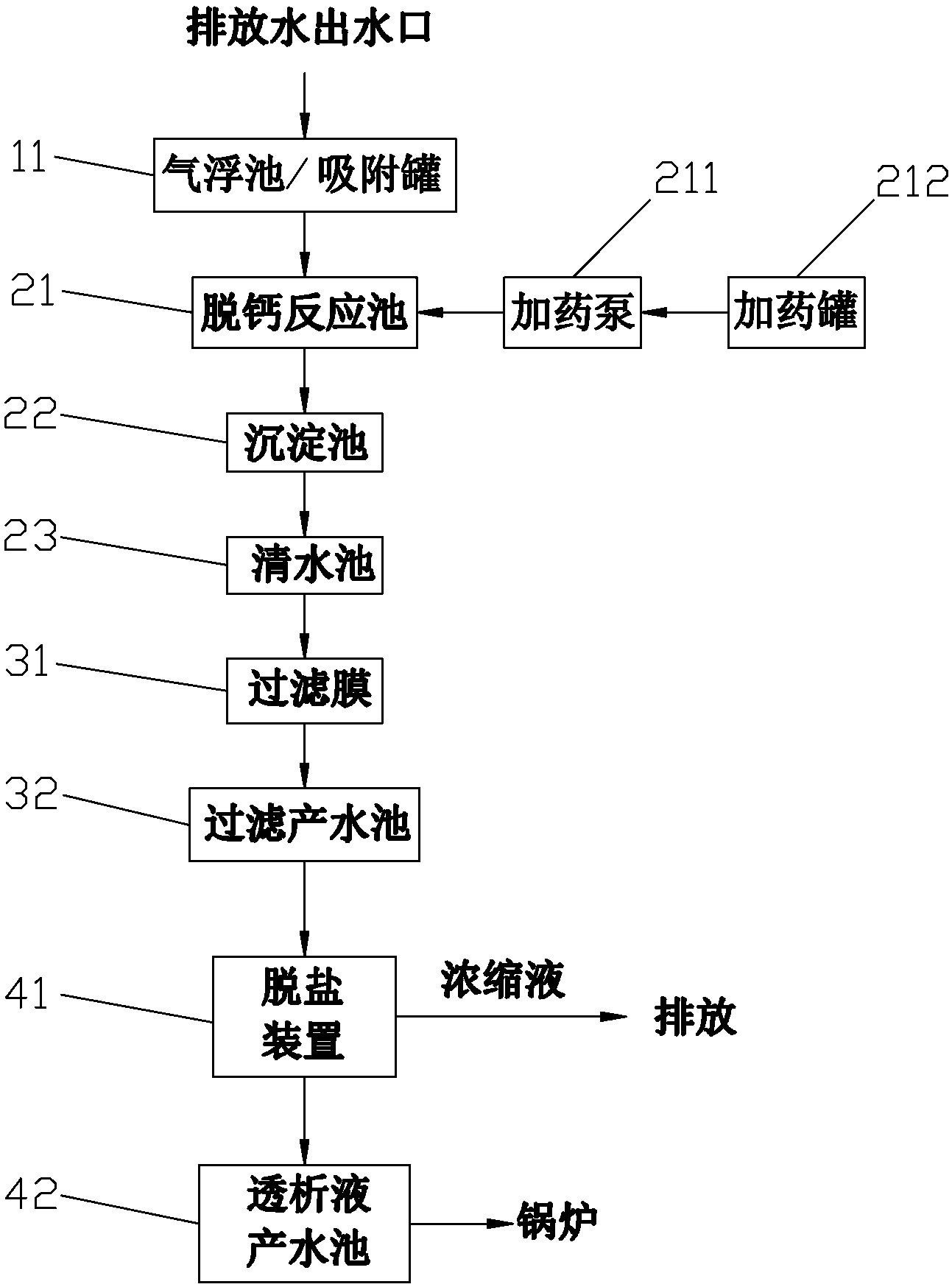

　　摘要附圖



　　權利要求書

　　1.一種采油廢水處理及其循環利用裝置，其特征在于，包括除油系統、化學脫鈣系統、膜過濾系統以及脫鹽系統;

　　所述除油系統用于去除采油廢水中的油污，該除油系統包括氣浮池或吸附罐，氣浮池或吸附罐的進口連接采油廢水排放水出口，氣浮池或吸附罐的出口連接化學脫鈣系統;

　　所述化學脫鈣系統用于脫除采油廢水中的鈣鎂離子、降低水的硬度，化學脫鈣系統包括脫鈣反應池、沉淀池以及清水池，脫鈣反應池的進口連接氣浮池或吸附罐的出口，脫鈣反應池的出口連接沉淀池的進口，沉淀池的出口與清水池的進口連接，清水池的出口連接膜過濾系統的進口;

　　所述膜過濾系統用于將采油廢水中顆粒性雜質去除，膜過濾系統包括過濾膜和過濾產水池，所述過濾膜的進口連接清水池的出口，過濾膜的出口連接過濾產水池的進口，過濾產水池的出口連接脫鹽系統的進口;

　　所述脫鹽系統包括一脫鹽裝置，脫鹽裝置的進口連接超濾產水池的出口，脫鹽裝置的濃縮液出口直接排放，脫鹽裝置的透析液出口連接至鍋爐。

　　2.如權利要求1所述的一種采油廢水處理及其循環利用裝置，其特征在于：所述脫鈣反應池還配設有加藥系統，加藥系統設有加藥罐和加藥泵，加藥罐出口連接加藥泵的進口，加藥泵的出口連接脫鈣反應池。

　　3.如權利要求1所述的一種采油廢水處理及其循環利用裝置，其特征在于：所述化學脫鈣系統與膜過濾系統之間還設有一電解系統，所述電解系統設有供水泵和電解機或電氣浮裝置，所述供水泵的進口連接化學脫鈣系統的出口，所述供水泵的出口連接電解機或電氣浮裝置的進口，電解機或電氣浮裝置的出口與膜過濾系統的進口連接。

　　4.如權利要求3所述的一種采油廢水處理及其循環利用裝置，其特征在于：所述電解機設有電源和電解槽，所述電解槽內的電極為石墨、鈦、鐵、鋁、鋅、銅、鉛、鎳、鉬、鉻、合金和納米催化惰性電極中的一種。

　　5.如權利要求4所述的一種采油廢水處理及其循環利用裝置，其特征在于：所述納米催化惰性電極的表層涂覆有晶粒為10～35nm的金屬氧化物惰性催化涂層，所述納米催化惰性電極的基板為鈦板或塑料板。

　　6.如權利要求3所述的一種采油廢水處理及其循環利用裝置，其特征在于：所述化學脫鈣系統與電解系統之間還設有一過濾系統，該過濾系統包括供水泵、過濾器、反沖洗泵和清洗液罐，供水泵的進口連接化學脫鈣系統的出口，供水泵的出口連接過濾器的進口，過濾器的出口一路與電解系統連接，另一路依次經反洗泵連接清洗液罐。

　　7.如權利要求1所述的一種采油廢水處理及其循環利用裝置，其特征在于：所述過濾膜為微濾膜、超濾膜或MBR中的一種，所述微濾膜為有機膜、金屬膜或陶瓷膜中的一種，其孔徑介于1μm -10μm之間;所述超濾為浸沒式超濾、柱式超濾、管式超濾、卷式超濾或板式超濾中的一種，截留分子量為1000～50000MWCO，工作條件為：常溫～45℃，浸沒式超濾的工作壓力為-1～-50kPa，柱式超濾、管式超濾、卷式超濾和板式超濾的工作壓力為3～300kPa;所述MBR膜組件的膜孔徑為0.10～0.2μm，工作壓力為-1～-50kPa，工作溫度為5～45℃。

　　8.如權利要求1所述的一種采油廢水處理及其循環利用裝置，其特征在于：所述過濾膜為納濾膜，納濾膜采用對硫酸鎂截留率為至少98%的納濾膜，納濾膜的截留分子量為200MWCO-500MWCO，進壓為6bar-45bar，出壓為4.5bar-43.5bar，且其膜組件的結構為卷式膜組件或管式膜組件，工作溫度為20～45℃。

　　9.如權利要求1所述的一種采油廢水處理及其循環利用裝置，其特征在于：所述脫鹽裝置包括一級脫鹽裝置、一級透析液產水池、二級脫鹽裝置和二級透析液產水池，一級脫鹽裝置的進口連接超濾產水池的出口，一級脫鹽裝置的濃縮液出口直接排放，一級脫鹽裝置的透析液出口連接一級透析液產水池的進口，一級透析液產水池的出口連接二級脫鹽裝置的進口，二級脫鹽裝置的濃縮液出口直接排放，二級脫鹽裝置的透析液出口連接二級透析液產水池的進口，二級透析液產水池的出口連接一離子交換裝置的進口，離子交換裝置的出口連接至鍋爐。

　　10.如權利要求1所述的一種采油廢水處理及其循環利用裝置，其特征在于：所述脫鹽裝置為反滲透脫鹽裝置，反滲透脫鹽裝置中的反滲透膜組件為卷式膜組件，膜材料為有機膜中醋酸纖維膜或復合膜，膜材料的截留分子量為50～200MWCO，進壓為6.0～35.0bar，出壓為4.5～33.5 bar。

　　11.如權利要求1所述的一種采油廢水處理及其循環利用裝置，其特征在于：所述脫鹽裝置為正滲透脫鹽裝置，正滲透脫鹽裝置的膜組件為板框式膜組件、卷式膜組件、管式膜組件和包式膜組件中的一種。

　　12.如權利要求1所述的一種采油廢水處理及其循環利用裝置，其特征在于：所述脫鹽裝置為電滲析脫鹽裝置，電滲析脫鹽裝置的工作條件是操作電壓壓力0.5～3.0㎏/㎝2，操作電壓50～250V，電流強度1～3A。

　　13.如權利要求1所述的一種采油廢水處理及其循環利用裝置，其特征在于：所述脫鹽裝置為電容吸附脫鹽裝置，電容吸附脫鹽裝置的工作條件是直流電壓為110V～2×106V。

　　說明書

　　一種采油廢水處理及其循環利用裝置

　　技術領域

　　本發明屬于環境工程的水污染治理領域，更為具體地說是指一種采油廢水處理及其循環利用裝置。

　　背景技術

　　油田采出水主要是原油在生產處理過程中脫出的污水。油田采出水的處理根據排放或回用不同要求有多種方式，作為蒸汽發生器或鍋爐的給水，要嚴格控制水中的鈣離子、鎂離子等易結垢的離子含量，總礦化度、水中的含油量等。利用膜分離技術對油田采出水進行脫鹽處理，使得產水再生循環利用等方面的報道不少。油田采出水經過一般的預處理去除了大部分的含油量和懸浮物之后的主要污染物指標為:鈣離子200～3000mg/L、鎂離子20～500mg/L、鈉離子200～8000mg/L、氯離子200～10000mg/L、含油30～300 mg/L和COD為100～500mg/L。鈣離子、鎂離子、碳酸氫根離子等含量仍然很高，總硬度過高，直接采用膜分離技術進行脫鹽處理，容易造成膜的鈣化和污堵，膜材料的孔隙中填滿了碳酸鈣、碳酸鎂等物質，一方面使得膜的出水水質變差，嚴重影響膜處理系統的穩定運行，另一方面膜的鈣化會使得膜材料變脆，容易斷絲，導致膜的使用壽命由通常的三年以上，縮短到不到半年，減少膜的運行壽命，頻繁更換膜組件，經濟上不可行。

　　發明內容

　　本發明提供一種采油廢水處理及其循環利用裝置，其主要目的在于克服現有技術中油田采出水膜法處理過程存在膜鈣化、污堵嚴重、成本高的缺陷。

　　本發明采用如下技術方案：

　　一種采油廢水處理及其循環利用裝置，包括除油系統、化學脫鈣系統、膜過濾系統以及脫鹽系統;

　　所述除油系統用于去除采油廢水中的油污，該除油系統包括氣浮池或吸附罐，氣浮池或吸附罐的進口連接采油廢水排放水出口，氣浮池或吸附罐的出口連接化學脫鈣系統;

　　所述化學脫鈣系統用于脫除采油廢水中的鈣鎂離子、降低水的硬度，化學脫鈣系統包括脫鈣反應池、沉淀池以及清水池，脫鈣反應池的進口連接氣浮池或吸附罐的出口，脫鈣反應池的出口連接沉淀池的進口，沉淀池的出口與清水池的進口連接，清水池的出口連接膜過濾系統的進口;

　　所述膜過濾系統用于將采油廢水中顆粒性雜質去除，膜過濾系統包括過濾膜和過濾產水池，所述過濾膜的進口連接清水池的出口，過濾膜的出口連接過濾產水池的進口，過濾產水池的出口連接脫鹽系統的進口;

　　所述脫鹽系統包括一脫鹽裝置，脫鹽裝置的進口連接超濾產水池的出口，脫鹽裝置的濃縮液出口直接排放，脫鹽裝置的透析液出口連接至鍋爐。

　　進一步地，所述脫鈣反應池還配設有加藥系統，加藥系統設有加藥罐和加藥泵，加藥罐出口連接加藥泵的進口，加藥泵的出口連接脫鈣反應池。

　　進一步地，所述化學脫鈣系統與膜過濾系統之間還設有一電解系統，所述電解系統設有供水泵和電解機或電氣浮裝置，所述供水泵的進口連接化學脫鈣系統的出口，所述供水泵的出口連接電解機或電氣浮裝置的進口，電解機或電氣浮裝置的出口與膜過濾系統的進口連接。

　　進一步地，所述電解機設有電源和電解槽，所述電解槽內的電極為石墨、鈦、鐵、鋁、鋅、銅、鉛、鎳、鉬、鉻、合金和納米催化惰性電極中的一種。

　　進一步地，所述納米催化惰性電極的表層涂覆有晶粒為10～35nm的金屬氧化物惰性催化涂層，所述納米催化惰性電極的基板為鈦板或塑料板。

　　進一步地，所述化學脫鈣系統與電解系統之間還設有一過濾系統，該過濾系統包括供水泵、過濾器、反沖洗泵和清洗液罐，供水泵的進口連接化學脫鈣系統的出口，供水泵的出口連接過濾器的進口，過濾器的出口一路與電解系統連接，另一路依次經反洗泵連接清洗液罐。

　　進一步地，所述過濾膜為微濾膜、超濾膜或MBR中的一種，所述微濾膜為有機膜、金屬膜或陶瓷膜中的一種，其孔徑介于1μm -10μm之間;所述超濾為浸沒式超濾、柱式超濾、管式超濾、卷式超濾或板式超濾中的一種，截留分子量為1000～50000MWCO，工作條件為：常溫～45℃，浸沒式超濾的工作壓力為-1～-50kPa，柱式超濾、管式超濾、卷式超濾和板式超濾的工作壓力為3～300kPa;所述MBR膜組件的膜孔徑為0.10～0.2μm，工作壓力為-1～-50kPa，工作溫度為5～45℃。

　　進一步地，所述過濾膜為納濾膜，納濾膜采用對硫酸鎂截留率為至少98%的納濾膜，納濾膜的截留分子量為200MWCO-500MWCO，進壓為6bar-45bar，出壓為4.5bar-43.5bar，且其膜組件的結構為卷式膜組件或管式膜組件，工作溫度為20～45℃。

　　進一步地，所述脫鹽裝置包括一級脫鹽裝置、一級透析液產水池、二級脫鹽裝置和二級透析液產水池，一級脫鹽裝置的進口連接超濾產水池的出口，一級脫鹽裝置的濃縮液出口直接排放，一級脫鹽裝置的透析液出口連接一級透析液產水池的進口，一級透析液產水池的出口連接二級脫鹽裝置的進口，二級脫鹽裝置的濃縮液出口直接排放，二級脫鹽裝置的透析液出口連接二級透析液產水池的進口，二級透析液產水池的出口連接一離子交換裝置的進口，離子交換裝置的出口連接至鍋爐。

　　進一步地，所述脫鹽裝置為反滲透脫鹽裝置，反滲透脫鹽裝置中的反滲透膜組件為卷式膜組件，膜材料為有機膜中醋酸纖維膜或復合膜，膜材料的截留分子量為50～200MWCO，進壓為6.0～35.0bar，出壓為4.5～33.5 bar。

　　進一步地，所述脫鹽裝置為正滲透脫鹽裝置，正滲透脫鹽裝置的膜組件為板框式膜組件、卷式膜組件、管式膜組件和包式膜組件中的一種。

　　進一步地，所述脫鹽裝置為電滲析脫鹽裝置，電滲析脫鹽裝置的工作條件是操作電壓壓力0.5～3.0㎏/㎝2，操作電壓50～250V，電流強度1～3A。

　　進一步地，所述脫鹽裝置為電容吸附脫鹽裝置，電容吸附脫鹽裝置的工作條件是直流電壓為110V～2×106V。

　　本發明的化學脫鈣系統涉及如下化學反應式：

　　CaO + HCO3- →CaCO3 ↓+ H2O

　　Ca2+ + CO32-→CaCO3↓

　　Mg2++ CO32-→MgCO3↓

　　本發明和現有技術相比，具有如下優點：

　　1、采油廢水中油含量較高，本發明通過氣浮可有效除油、降低CODcr，此外，還可以采用活性炭吸附、粘土吸附等方法除去少量的油。

　　2、采油廢水中鈣、鎂含量高，容易造成膜鈣化和污堵，在預處理過程，通過投加石灰乳、碳酸鈉并配合混凝劑、絮凝劑將鈣、鎂離子去除，并去除一部分硫酸根離子，從而將鈣鎂離子的濃度控制在小于80mg/L。

　　3、經過化學方法處理后的廢水再經過膜過濾，降低廢水的SS、濁度等指標，以滿足反滲透的進膜要求。

　　4、膜過濾處理后的采油廢水經過脫鹽處理，脫除水中的金屬離子，降低含鹽量。

　　5、通過本發明裝置，實現對采油廢水50～65%的回收率。
