申請日2015.07.29

　　公開(公告)日2015.11.11

　　IPC分類號E03C1/12; E03C1/01

　　摘要

　　本實用新型公開了一種家庭廢水利用系統，涉及廢水利用技術領域。包括凈水機，所述凈水機的廢水排放口通過管路連接第一儲水箱;所述第一儲水箱通過管路置于水槽的上方，并在上述管路上設置有截止閥;水槽的排水管通過管路連接第二儲水箱;所述第二儲水箱通過管路連接馬桶水箱。本申請的廢水利用系統，可在家庭裝修時進行安裝，對部分廢水進行二次利用，對自來水的利用更加的充分，節約用水效果好，減少家庭用水方面的開支。

　　權利要求書

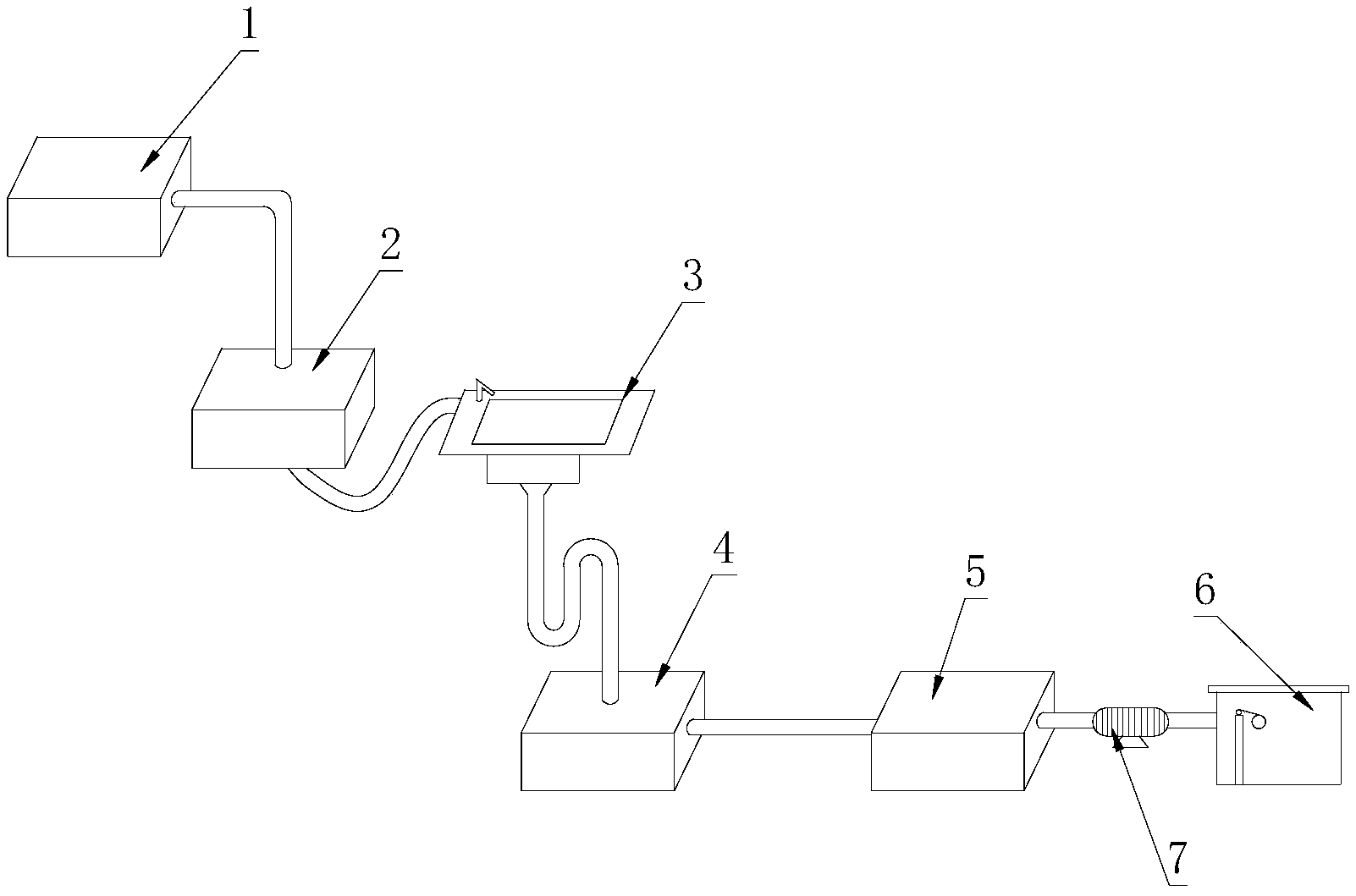

　　1.家庭廢水利用系統,其特征在于：包括凈水機(1)，所述凈水機(1)的廢水排放口通 過管路連接第一儲水箱(2);所述第一儲水箱(2)通過管路置于水槽(3)的上方，并在上述管 路上設置有截止閥;水槽(3)的排水管通過管路連接第二儲水箱(4);所述第二儲水箱(4) 通過管路連接馬桶水箱(6)。

　　2.如權利要求1所述的家庭廢水利用系統,其特征在于：還包括室外儲水箱，所述室 外儲水箱通過管路與家庭洗衣機的排水口連接。

　　3.如權利要求1所述的家庭廢水利用系統,其特征在于：所述水槽(3)排水管的進水 口設置有過濾網。

　　4.如權利要求1所述的家庭廢水利用系統,其特征在于：還包括備用水箱(5)，所述 備用水箱(5)的進水口過管路與第二儲水箱(4)的出水口連接，備用水箱(5)的出水口通過管 路與馬桶水箱(6)連接。

　　5.如權利要求4所述的家庭廢水利用系統,其特征在于：還包括增壓泵(7)，所述增 壓泵(7)設置在備用水箱(5)與馬桶水箱(6)連接的管路上。

　　說明書

　　家庭廢水利用系統

　　技術領域

　　本實用新型涉及廢水利用技術領域，具體涉及家庭廢水利用系統。

　　背景技術

　　水是人類及一切生物賴以生存的必不可少的重要物質，是工農業生產、經濟發展和環 境改善不可替代的極為寶貴的自然資源。我國水資源總量雖然較大，但是由于人口眾多， 當前中國人均水資源占有量為2500立方米，約為世界人均占有量的1/4，排名百位之后， 被列為世界幾個人均水資源貧乏的國家之一。

　　即使水資源充沛的地區，由于水污染嚴重，城鎮自來水的凈化成本急劇上升，節節攀 升的自來水價格增加了人們在生活用水方面的支出。另一方面，一般家庭雖然注意節約用 水，但缺乏相關節約用水的技術和設備，大量的生活廢水沒有充分利用而流入下水道，浪 費嚴重。

　　有鑒于此，特提出本實用新型。

　　發明內容

　　本實用新型的目的在于提出一種家庭廢水循環裝置，可對家庭中的部分廢水進行二次 利用，節約水資源，降低自來水支出。

　　為實現上述目的，提供如下技術方案：

　　家庭廢水利用系統,包括凈水機，所述凈水機的廢水排放口通過管路連接第一儲水箱; 所述第一儲水箱通過管路置于水槽的上方，并在上述管路上設置有截止閥;水槽的排水管 通過管路連接第二儲水箱;所述第二儲水箱通過管路連接馬桶水箱。

　　進一步的，還包括室外儲水箱，所述室外儲水箱通過管路與家庭洗衣機的排水口連接。

　　進一步的，所述水槽排水管的進水口設置有過濾網。

　　進一步的，還包括備用水箱，所述備用水箱的進水口過管路與第二儲水箱的出水口連 接，備用水箱的出水口通過管路與馬桶水箱連接。

　　進一步的，還包括增壓泵，所述增壓泵設置在備用水箱與馬桶水箱連接的管路上。

　　本實用新型的有益效果為：本申請的廢水利用系統，可在家庭裝修時進行安裝，對部 分廢水進行二次利用，對自來水的利用更加的充分，節約用水效果好，減少家庭用水方面 的開支。
