申請日2015.07.29
公開(公告)日2015.12.09
IPC分類號C02F3/32; C02F3/30
摘要
本實用新型涉及一種適用于北方地區人工濕地污水處理裝置，該裝置采用以AO工藝為基礎，結合復合兩級人工濕地系統、消毒系統組成污水處理體系，對污水的處理綜合了物理、化學和生物的三種作用，保證了出水水質的穩定性;由于該裝置在濕地中設置有腐殖土層、布水層、透水層和集水層四層填料層，形成了多級配水方式，這樣就可以分層控制濕地水位，尤其在冬季能夠靈活調整布水系統以及控制濕地水位，確保在冬季污水處理體系能夠正常運行;另外，該裝置通過設置有排污閥，可以定期清理集水管，保證管道的暢通，同時，通過消毒裝置將水質的排放標準達到《污水綜合排放標準》的要求，該裝置設計合理，適用于多種形式的人工濕地。
權利要求書

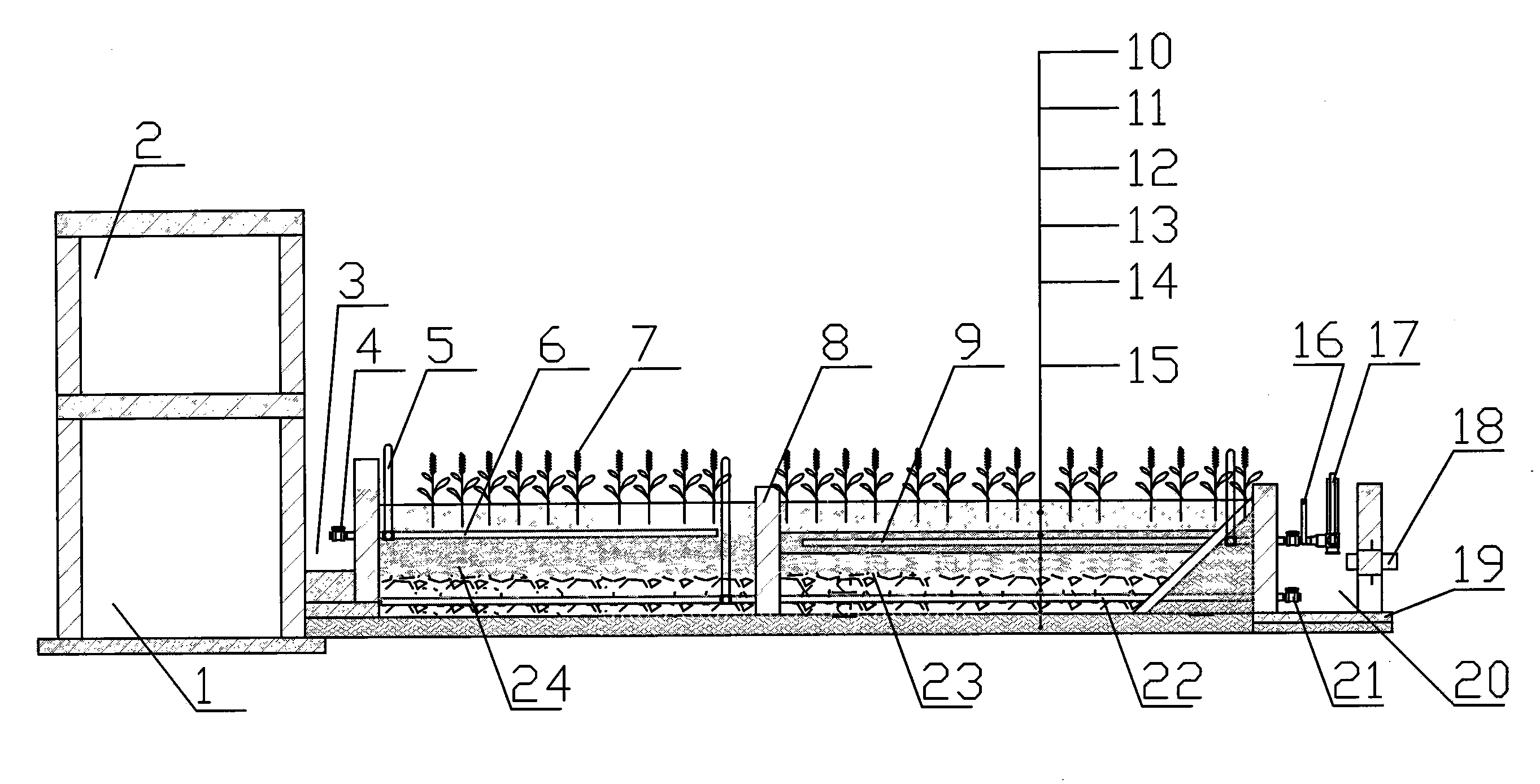

1.一種適用于北方地區人工濕地污水處理裝置，它由AO系統(1)、控 制系統(2)、進水調節閥(4)、透氣管(5)、上布水管(6)、上集水管(9)、 水位調節裝置(16)、消毒裝置(17)、排污閥(21)、下集水管(22)、二級上 行流濕地(23)、一級下行流濕地(24)部分組成，其特征是：AO系統(1) 上設置有控制系統(2)，AO系統(1)與隔墻(8)之間設置有高位布水井(3)， 上布水管(6)一端穿過隔墻(8)與進水調節閥(4)相連接，上布水管(6) 端部設置有透氣管(5)，上布水管(6)另一端固定置放在腐植層(10)下， 上布水管(6)與下集水管(22)固定置放在一級下行流濕地(24)中;腐植 層(10)上種植有水生植物(7)，腐植層(10)下依次設置有上布水層(11)、 透水層(12)、下集水層(13)、復合土工膜(14)、素填土(15)，下集水管(22) 一端穿過隔墻(8)固定置放在下集水層(13)中，下集水管(22)另一端穿 過隔墻(8)與排污閥(21)連接，下集水管(22)中部設置有透氣管(5)， 下集水管(22)與上集水管(9)固定置放在二級上行流濕地(23)中;上布 水層(11)中設置有上集水管(9)，上集水管(9)端部設置有透氣管(5)， 上集水管(9)一端部穿過隔墻(8)通過水位調節裝置(16)與消毒裝置(17) 相連接，兩個隔墻(8)之間設置有收水井(20)，收水井(20)下端設置有基 礎底板(19)，排放管(18)穿過隔墻(8)與收水井(20)連接。
2.根據權利要求1所述的一種適用于北方地區人工濕地污水處理裝置， 其特征是：上布水管(6)、上集水管(9)、下集水管(22)為穿孔管，孔徑為 20mm，孔間距為100-200mm，管外壁包裹聚氨酯透孔材料1-2層。
說明書
一種適用于北方地區人工濕地污水處理裝置
技術領域
本實用新型涉及一種適用于北方地區人工濕地污水處理裝置，屬于污水處 理技術領域。
背景技術
人工濕地(CW-ConstructedWetland)污水處理技術是一種人工將污水有控 制地投配到種有水生植物的土地上，按不同方式控制有效停留時間并使其沿著 一定的方向流動，在物理、化學、生物共同作用下，通過過濾、吸附、沉淀、 離子交換、植物吸收和微生物分解等來實現水質凈化的生物處理技術。我國北 方地區四季分明，冬季氣候異常寒冷，地表土層處于結凍狀態，從而濕地植物 進入休眠期，水生植物根系微生物代謝減緩甚至停止，這樣，造成了北方冬季 濕地處理效果差，甚至不能正常運行的弊端，影響了人工濕地技術在我國北方 地區的使用和推廣。
實用新型內容
本實用新型的目的是為了解決上述問題而提供了一種適用于北方地區人工 濕地污水處理裝置;該裝置采用以AO工藝為基礎，結合復合兩級人工濕地系 統、消毒系統組成污水處理體系，對污水的處理綜合了物理、化學和生物的三 種作用，保證了出水水質的穩定性;由于該裝置在濕地中設置有腐殖土層、布 水層、透水層和集水層四層填料層，填料選擇碎石、礫石、煤塊、細砂、粗砂、 爐渣、沸石、多孔介質、硅灰石等一種或幾種混合物，形成了多級配水方式， 這樣就可以分層控制濕地水位，尤其在冬季能夠靈活調整布水系統以及控制濕 地水位，確保在冬季污水處理體系能夠正常運行;另外，該裝置通過設置有排 污閥，可以定期清理集水管，保證管道的暢通，同時，通過消毒裝置將水質的 排放標準達到《污水綜合排放標準》的要求;該裝置設計合理，適用于多種形 式的人工濕地，而且污水處理效果良好，運行管理簡單方便，投建費用低。
為了達到上述目的，本實用新型是通過如下技術手段實現的。
一種適用于北方地區人工濕地污水處理裝置，它由AO系統、控制系統、 進水調節閥、透氣管、上布水管、上集水管、水位調節裝置、消毒裝置、排污 閥、下集水管、二級上行流濕地、一級下行流濕地部分組成，其特征是：AO 系統上設置有控制系統，AO系統與隔墻之間設置有高位布水井，上布水管一 端穿過隔墻與進水調節閥相連接，上布水管端部設置有透氣管，上布水管另一 端固定置放在腐植層下，上布水管與下集水管固定置放在一級下行流濕地中; 腐植層上種植有水生植物，腐植層下依次設置有上布水層、透水層、下集水層、 復合土工膜、素填土，下集水管一端穿過隔墻固定置放在下集水層中，下集水 管另一端穿過隔墻與排污閥連接，下集水管中部設置有透氣管，下集水管與上 集水管固定置放在二級上行流濕地中;上布水層中設置有上集水管，上集水管 端部設置有透氣管，上集水管一端部穿過隔墻通過水位調節裝置與消毒裝置相 連接，兩個隔墻之間設置有收水井，收水井下端設置有基礎底板，排放管穿過 隔墻與收水井連接。
所述的上布水管、上集水管、下集水管為穿孔管，孔徑為20mm，孔間距 為100-200mm，管外壁包裹聚氨酯透孔材料1-2層。
工作原理：
污水經隔油、除渣、沉淀后，進入AO生化系統，出水經高位布水井進入 上布水管中，通過上布水管上的孔流入一級下行流人工濕地，下集水管將過濾 的水收集后，送入二級上行流濕地，水由上集水管收集送入收水井中，過濾達 標的水經由排放管送出。
濕地系統成熟后，填料表面和植物根系由于大量微生物的生長而形成生物 膜，廢水流經生物膜時，大量的SS被填料和植物根系阻擋截留，有機污染物 則通過生物膜的吸收、同化及異化作用而被除去。濕地系統中因植物根系對氧 的傳遞釋放，使其周圍的環境中依次出現好氧、缺氧、厭氧狀態，保證了廢水 中的氮磷元素不僅能通過植物和微生物作為營養吸收，而且還可以通過硝化、 反硝化作用將其去除。
本實用新型主要具有以下有益效果：
1、該裝置采用以AO工藝為基礎，結合復合兩級人工濕地系統、消毒系統 組成污水處理體系，對污水的處理綜合了物理、化學和生物的三種作用，保證 了出水水質的穩定性。
2、由于該裝置在濕地中設置有腐殖土層、布水層、透水層和集水層四層填 料層，填料選擇碎石、礫石、煤塊、細砂、粗砂、爐渣、沸石、多孔介質、硅 灰石等一種或幾種混合物，形成了多級配水方式，這樣就可以分層控制濕地水 位，尤其在冬季能夠靈活調整布水系統以及控制濕地水位，確保在冬季污水處 理體系能夠正常運行。
3、該裝置通過設置有排污閥，可以定期清理集水管，保證管道的暢通，同 時，通過消毒裝置將水質的排放標準達到《污水綜合排放標準》的要求。
4、該裝置設計合理，適用于多種形式的人工濕地，而且污水處理效果良好， 運行管理簡單方便，投建費用低。
