申請日2015.09.02

　　公開(公告)日2015.11.18

　　IPC分類號C02F9/06; C02F9/14; C02F103/10; C01D3/14; C02F9/10

　　摘要

　　一種采油廢水處理及其循環利用方法，包括如下步驟：(1)將預處理后的采油廢水經過除油工藝除去油污;(2)投加石灰乳、碳酸鈉并配合混凝劑、絮凝劑使生成碳酸鈣、碳酸鎂，經過沉淀分離去除碳酸鈣、碳酸鎂沉淀，根除膜鈣化和防止膜堵塞;(3)過濾澄清后，經過微濾、超濾或納濾膜過濾，去除顆粒性雜質;(4)反滲透、正滲透、電滲析、電容吸附處理得循環利用的再生水和濃縮液。本發明可有效除油、降低CODcr，降低廢水的SS、濁度等指標，脫除水中的金屬離子，降低含鹽量，實現采油廢水50～65%的回收率。

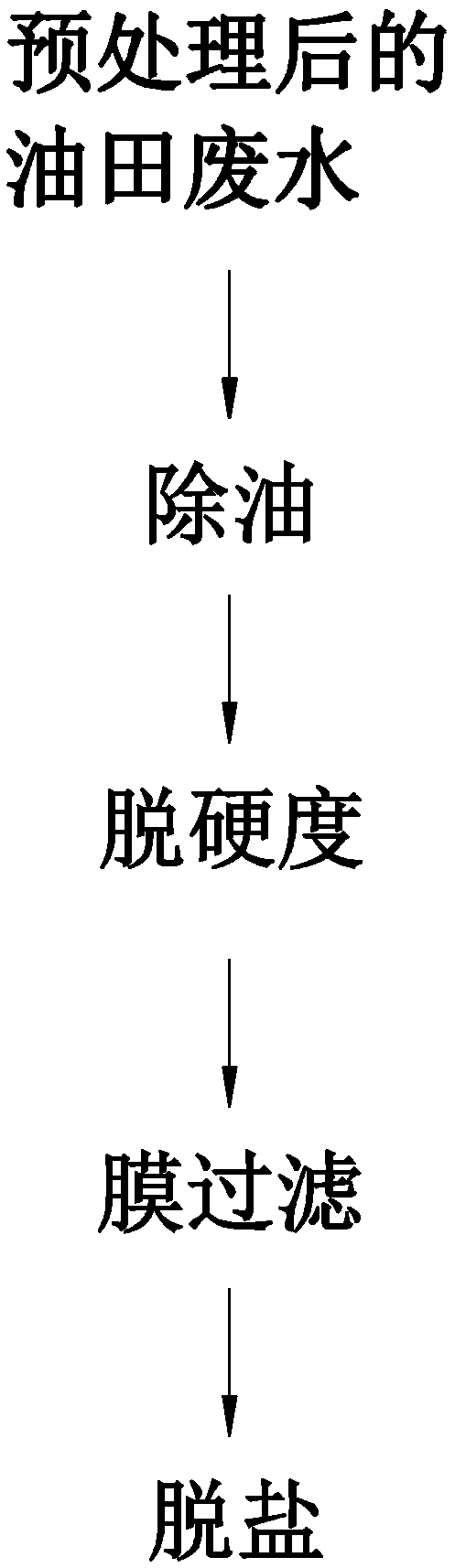

　　摘要附圖



　　權利要求書

　　1.一種采油廢水處理及其循環利用方法，其特征在于，包括如下步驟：

　　(1)除油：將含鈣離子200～3000mg/L、鎂離子20～500mg/L、鈉離子200～8000mg/L、氯離子200～10000mg/L、含油30～300mg/L和COD為100～500mg/L的采油廢水經過除油工藝除去油污，所述除油工藝是氣浮、活性炭吸附、粘土吸附或硅藻土吸附中的一種;

　　(2)脫硬度：往經過步驟(1)除油后的采油廢水中投加石灰乳、碳酸鈉并配合混凝劑、絮凝劑使生成碳酸鈣、碳酸鎂沉淀，經過沉淀分離去除碳酸鈣、碳酸鎂沉淀，從而將鈣、鎂離子濃度控制在小于80mg/L;

　　(3)膜過濾：將步驟(2)脫硬度后的采油廢水經過過濾澄清后，經過膜過濾處理，去除顆粒性雜質;

　　(4)脫鹽：將步驟(3)膜過濾所得的采油廢水經過反滲透、正滲透、電滲析、電容吸附處理得循環利用的再生水和濃縮液。

　　2.如權利要求1所述的一種采油廢水處理及其循環利用方法，其特征在于：所述步驟(2)脫硬度還包括一個碳酸鈣沉淀處理工序，通過這個工序?qū)⑻妓徕}加熱氧化分解成氧氣鈣。

　　3.如權利要求1所述的一種采油廢水處理及其循環利用方法，其特征在于：在步驟(2)的脫硬度和步驟(3)的膜過濾之間，還包括一個去除COD的步驟，該去除COD步驟是電解、電氣浮或芬頓反應的一種，通過去除COD使廢水中的COD濃度下降到50mg/L以下。

　　4.如權利要求1所述的一種采油廢水處理及其循環利用方法，其特征在于：在步驟(2)的脫硬度和步驟(3)的膜過濾之間，還包括沉淀分離和過濾工序，所述沉淀分離為沉淀池沉淀、斜管沉淀或離心沉淀分離的一種;所述過濾為砂濾、多介質過濾或纖維濾芯過濾，除去較大顆粒雜質，保證膜過濾效果。

　　5.如權利要求1所述的一種采油廢水處理及其循環利用方法，其特征在于：步驟(3)的膜過濾為微濾膜過濾、超濾膜過濾或MBR中的一種，所述微濾膜為有機膜、金屬膜或陶瓷膜中的一種，其孔徑介于1μm-10μm之間;所述超濾為浸沒式超濾、柱式超濾、管式超濾、卷式超濾或板式超濾中的一種，截留分子量為1000～50000MWCO，工作條件為：常溫～45℃，浸沒式超濾的工作壓力為-1～-50kPa，柱式超濾、管式超濾、卷式超濾和板式超濾的工作壓力為3～300kPa;所述MBR膜組件的膜孔徑為0.10～0.2μm，工作壓力為-1～-50kPa，工作溫度為5～45℃。

　　6.如權利要求1所述的一種采油廢水處理及其循環利用方法，其特征在于：步驟(3)的膜過濾為納濾膜過濾，納濾膜采用對硫酸鎂截留率為至少98%的納濾膜，納濾膜的截留分子量為200MWCO-500MWCO，進壓為6bar-45bar，出壓為4.5bar-43.5bar，且其膜組件的結構為卷式膜組件或管式膜組件，工作溫度為20～45℃，納濾不僅可以去除顆粒沉淀，還可以除去40～70%的鹽。

　　7.如權利要求1所述的一種采油廢水處理及其循環利用方法，其特征在于：步驟(4)的脫鹽為反滲透脫鹽，反滲透中的反滲透膜組件為卷式膜組件，膜材料為有機膜中醋酸纖維膜或復合膜，膜材料的截留分子量為50～200MWCO，進壓為6.0～35.0bar，出壓為4.5～33.5bar。

　　8.如權利要求1所述的一種采油廢水處理及其循環利用方法，其特征在于：步驟(4)的脫鹽為正滲透，正滲透的膜組件為板框式膜組件、卷式膜組件、管式膜組件和包式膜組件中的一種。

　　9.如權利要求1所述的一種采油廢水處理及其循環利用方法，其特征在于：步驟(4)的脫鹽為電滲析，電滲析的工作條件是操作電壓壓力0.5～3.0㎏/㎝2，操作電壓50～250V，電流強度1～3A。

　　10.如權利要求1所述的一種采油廢水處理及其循環利用方法，其特征在于：步驟(4)的脫鹽為電容吸附，電容吸附的工作條件是直流電壓為110V～2×106V。

　　11.如權利要求1所述的一種采油廢水處理及其循環利用方法，其特征在于：還包括從一個濃縮液中回收鹽的步驟，所述從濃縮液中回收鹽的步驟是將濃縮液經過多效蒸發濃縮后結晶分離得氯化鈉和蒸餾水，或者將濃縮液排入晾曬池中經過自然蒸發或強制蒸發后結晶分離得氯化鈉。

　　說明書

　　一種采油廢水處理及其循環利用方法

　　技術領域

　　本發明屬于環境工程的水污染治理領域，更為具體地說是指一種采油廢水處理及其循環利用方法。

　　背景技術

　　油田采出水主要是原油在生產處理過程中脫出的污水。油田采出水的處理根據排放或回用不同要求有多種方式，作為蒸汽發生器或鍋爐的給水，要嚴格控制水中的鈣離子、鎂離子等易結垢的離子含量，總礦化度、水中的含油量等。利用膜分離技術對油田采出水進行脫鹽處理，使得產水再生循環利用等方面的報道不少。油田采出水經過一般的預處理去除了大部分的含油量和懸浮物之后的主要污染物指標為:鈣離子200～3000mg/L、鎂離子20～500mg/L、鈉離子200～8000mg/L、氯離子200～10000mg/L、含油30～300mg/L和COD為100～500mg/L。鈣離子、鎂離子、碳酸氫根離子等含量仍然很高�？傆捕冗^高，直接采用膜分離技術進行脫鹽處理，容易造成膜的鈣化和污堵，膜材料的孔隙中填滿了碳酸鈣、碳酸鎂等物質，一方面使得膜的出水水質變差，嚴重影響膜處理系統的穩定運行，另一方面膜的鈣化會使得膜材料變脆，容易斷絲，導致膜的使用壽命由通常的三年以上，縮短到不到壹年，減少膜的運行壽命，頻繁更換膜組件，經濟上不可行。

　　發明內容

　　本發明提供一種采油廢水處理及其循環利用方法，其主要目的在于克服現有技術中油田采出水膜法處理過程存在膜鈣化、污堵嚴重、成本高的缺陷。

　　本發明采用如下技術方案：

　　一種采油廢水處理及其循環利用方法，包括如下步驟：

　　(1)除油：將含鈣離子200～3000mg/L、鎂離子20～500mg/L、鈉離子200～8000mg/L、氯離子200～10000mg/L、含油30～300mg/L和COD為100～500mg/L的采油廢水經過除油工藝除去油污，所述的除油工藝是氣浮、活性炭吸附、粘土吸附或硅藻土吸附的一種;

　　(2)脫硬度：往經過步驟(1)除油后含鈣離子200～3000mg/L、鎂離子20～500mg/L、鈉離子200～8000mg/L、氯離子200～10000mg/L和COD為30～150mg/L的采油廢水中投加石灰乳、碳酸鈉并配合混凝劑、絮凝劑使生成碳酸鈣、碳酸鎂沉淀，經過沉淀分離去除碳酸鈣、碳酸鎂沉淀，從而將鈣鎂離子濃度控制在小于80mg/L;

　　(3)膜過濾：將步驟(2)脫硬度后的采油廢水經過過濾澄清后，經過微濾、超濾或納濾膜過濾，去除顆粒性雜質;

　　(4)脫鹽：將步驟(3)膜過濾所得的采油廢水經過反滲透、正滲透、電滲析、電容吸附處理得循環利用的再生水和濃縮液。

　　進一步地，步驟(2)的脫硬度還包括一個碳酸鈣沉淀處理工序，通過這個工序?qū)⑻妓徕}加熱氧化分解成氧氣鈣。

　　進一步地，在步驟(2)的脫硬度和步驟(3)的膜過濾之間，還包括一個去除COD的步驟，該去除COD步驟是電解、電氣浮或芬頓反應的一種，通過去除COD使廢水中的COD濃度下降到50mg/L以下。

　　進一步地，在步驟(2)的脫硬度和步驟(3)的膜過濾之間，還包括沉淀分離和過濾工序，所述沉淀分離為沉淀池沉淀、斜管沉淀或離心沉淀分離的一種;所述過濾為砂濾、多介質過濾或纖維濾芯過濾，除去較大顆粒雜質，保證膜過濾效果。

　　進一步地，上述步驟(3)的膜過濾是微濾膜過濾、超濾膜過濾或MBR;所述微濾膜為有機膜、金屬膜或陶瓷膜中的一種，其孔徑介于1μm-10μm之間;所述超濾為浸沒式超濾、柱式超濾、管式超濾、卷式超濾或板式超濾中的一種，截留分子量為1000～50000MWCO，工作條件為：常溫～45℃，浸沒式超濾的工作壓力為-1～-50kPa，柱式超濾、管式超濾、卷式超濾和板式超濾的工作壓力為3～300kPa;所述MBR膜組件的膜孔徑為0.10～0.2μm，工作壓力為-1～-50kPa，工作溫度為5～45℃。

　　進一步地，上述步驟(3)的膜過濾是納濾膜過濾，納濾膜采用對硫酸鎂截留率為至少98%的納濾膜，納濾膜的截留分子量為200MWCO-500MWCO，進壓為6bar-45bar，出壓為4.5bar-43.5bar，且其膜組件的結構為卷式膜組件或管式膜組件，工作溫度為20～45℃，納濾不僅可以去除顆粒沉淀，還可以除去40～70%的鹽。

　　進一步地，上述步驟(4)的脫鹽為反滲透脫鹽，反滲透中的反滲透膜組件為卷式膜組件，膜材料為有機膜中醋酸纖維膜或復合膜，膜材料的截留分子量為50～200MWCO，進壓為6.0～35.0bar，出壓為4.5～33.5bar。

　　進一步地，上述步驟(4)的脫鹽為正滲透，正滲透的膜組件為板框式膜組件、卷式膜組件、管式膜組件和包式膜組件中的一種。

　　進一步地，上述步驟(4)的脫鹽為電滲析，電滲析的工作條件是操作電壓壓力0.5～3.0㎏/㎝2，操作電壓50～250V，電流強度1～3A。

　　進一步地，上述步驟(4)的脫鹽為電容吸附，電容吸附的工作條件是直流電壓為110V～2×106V。

　　進一步地，上述一種采油廢水處理及其循環利用方法，還包括從一個濃縮液中回收鹽的步驟，所述從濃縮液中回收鹽的步驟是將濃縮液經過多效蒸發濃縮后結晶分離得氯化鈉和蒸餾水，或者將濃縮液排入晾曬池中經過自然蒸發或者強制蒸發后結晶分離得氯化鈉。

　　經過以上工序處理后的效果如下表1：

　　表1采油廢水各處理工序的效果

　　本發明和現有技術相比，具有如下優點：

　　1、采油廢水中油含量較高，本發明通過氣浮可有效除油、降低CODcr，此外，還可以采用活性炭吸附、粘土吸附等方法除去少量的油。

　　2、采油廢水中鈣、鎂含量高，容易造成膜鈣化和污堵，在預處理過程，通過投加石灰乳、碳酸鈉并配合混凝劑、絮凝劑將鈣、鎂離子去除，并去除一部分硫酸根離子，從而將鈣、鎂離子的濃度控制在小于80mg/L，不僅解決了膜鈣化和污堵問題，而且降低了廢水滲透壓。

　　3、經過化學方法處理后的廢水再經過膜過濾，降低廢水的SS、濁度等指標，以滿足反滲透的進膜要求;

　　4、膜過濾處理后的采油廢水經過脫鹽處理，脫除水中的金屬離子，降低含鹽量。

　　5、通過本發明方法，實現對采油廢水50～65%的回收率。
