申請日2015.07.29

　　公開(公告)日2015.12.02

　　IPC分類號C02F9/14; C02F3/34; C02F3/06; C02F3/28

　　摘要

　　本實用新型涉及一種小型城鎮污水處理回用系統，包括格柵間、酸化池、生物反應池、曝氣生物濾池、緩沖水池、清水池、消毒池，其中格柵間通過提升水泵及管道與酸化池相連接，酸化池通過管道與生物反應池相連接，生物反應池出水通過管道與曝氣生物濾池相連接，曝氣生物濾池的出水口通過管道與清水池入水口和緩沖水池入水口相連接，緩沖水池通過管道與酸化池相連接，清水池通過管道與消毒池相連接，消毒池出水達到城鎮污水處理廠污染物排放一級A標準或中水標準。本實用新型提供的污水處理系統工藝主體采用高效生物反應池，池內設有一體化污水污泥凈化裝置，該裝置能有序釋放優勢高效微生物，將進入城鎮污水處理廠的污水在表面曝氣環境下進行處理，處理效率高，投資省，運行費用低，處理過程中無臭氣產生，可實現污泥的零排放，可以很好地滿足小型城鎮污水處理廠污水處理需要。

　　權利要求書

　　1.一種小型城鎮污水處理回用系統，包括格柵間、提升泵房、酸化池、生 物反應池、曝氣生物濾池、清水池、消毒池和緩沖水池，其特征在于，其中所 述格柵間通過提升水泵及管道與所述酸化池相連接，所述酸化池的出水口通過 管道與所述生物反應池的入水口相連接，所述生物反應池的出水口通過管道分 別與曝氣生物濾池的入水口和酸化池的入水口相連接所述曝氣生物濾池的出水 口分別通過管道與所述清水池的入水口和緩沖水池的入水口相連接，所述緩沖 水池的出水口通過管道與所述酸化池的入水口相連接，所述清水池的出水口分 別通過管道與所述消毒池的入水口和所述曝氣生物濾池的入水口相連接，所述 清水池內設有反洗泵。

　　2.根據權利要求1所述的一種小型城鎮污水處理回用系統，其特征在于， 所述酸化池為壓力式布水酸化池。

　　3.根據權利要求1所述的一種小型城鎮污水處理回用系統，其特征在于， 所述生物反應池內設置一體化污水污泥凈化裝置。

　　4.根據權利要求3所述的一種小型城鎮污水處理回用系統，其特征在于， 所述一體化污水污泥凈化裝置集成有微生物反應器與曝氣裝置。

　　說明書

　　一種小型城鎮污水處理回用系統

　　技術領域

　　本實用新型屬于污水處理技術領域，具體涉及一種小型城鎮污水處理回用 系統。

　　背景技術

　　城鎮污水是指城鎮居民生活污水，機關、學校、醫院、商業服務機構及各 種公共設施排水，以及允許排入城鎮污水收集系統的工業廢水和初期雨水等。

　　典型的城鎮污水水質，變化大體有一定范圍，可參見表1。

　　表1典型城鎮污水水質示例表

　　從上表看出，城鎮污水的有機污染物濃度比較低，CODcr≤1000mg/L;污 水的可生化性較一般，BOD5/CODcr在0.4-0.6之間變動;總氮及總磷指標較高， 總氮最高可達85mg/L，總磷最高可達15mg/L。

　　隨著中國城鎮化進程的加快，村鎮人口不斷集中，鄉鎮企業迅速發展，城 鎮污水排放量也不斷增加，然而由于過去“重建設，輕環保”的舊觀念，城鎮 基礎設施建設遠遠落后于城鎮建設的發展，缺乏必要的污水收集系統和污水處 理設施，污水無序亂流，不僅直接污染了城鎮自身生態環境，而且造成了河湖 水體的嚴重污染，已成為區域性水環境的重要污染源。其中，小城鎮在城鎮總 數中所占比例大，呈分散型，且往往緊臨農村，畜禽養殖，水產養殖、農藥及 化肥等面源污染也極為嚴重，均對小城鎮飲用水安全和居民生存環境構成嚴重 威脅，制約了經濟發展及城鎮可持續發展。因此，越來越多的城鎮開始建設污 水處理廠來實現區域污水的有效處理。

　　城鎮污水處理廠按處理規模劃分，可分成三大類：

　　小型污水處理廠：Q<5萬噸

　　中型污水處理廠：5≦Q<10萬噸

　　大型污水處理廠:Q≧10萬噸

　　其中，小型污水處理廠規模小，處理效果顯著，逐漸成為城鎮化過程中小 城鎮生態環境保護的生力軍。

　　目前，小型城鎮污水處理廠工藝常采用“預處理+主體處理+深度處理”的 工藝。其中預處理單元常采用格柵、調節池及根據具體水量、水質而采用的其 他預處理措施。主體處理單元常采用好氧生物處理工藝，如活性污泥法(A/O， A/A/O，CASS，SBR及其它變形)，生物膜法(接觸氧化法)等，主要作用是 去除有機物及氮、磷等污染物質。深度處理工藝常采用混凝沉淀法，加藥是為 了進一步除磷，過濾是為了去除懸浮物。

　　傳統的小型城鎮污水處理廠工藝流程如圖1所示。

　　由于城鎮生活污水中含較高濃度的氮及磷，傳統的污水處理工藝常常采用 同步脫氮除磷的方法，但是脫氮及除磷工藝均需消耗碳源，因而存在碳源競爭 問題，難以同時實現總氮及總磷同時達標。加入強化硝化反硝化脫氮工藝后， 在消耗大量電能的同時，還需增加化學加藥除磷單元，加上處理工藝產生大量 的剩余污泥需要處理，因而較大幅度地增加了運行費用。另外，在寒冷季節， 微生物活性下降，處理效率低，致使污水處理廠處理效率降低，甚至存在不達 標的情況。

　　實用新型內容

　　針對上述現有技術中存在的問題，本實用新型的目的在于提供一種可避免 出現上述技術缺陷的小型城鎮污水處理回用系統。

　　為了實現上述實用新型目的，本實用新型采用的技術方案如下：

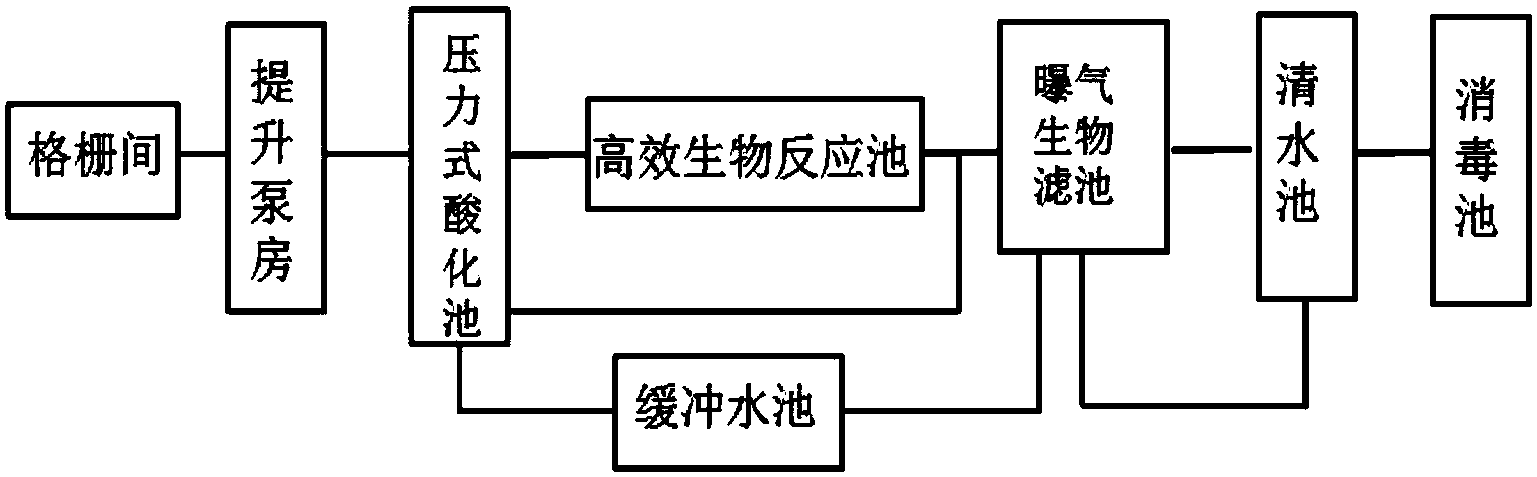

　　一種小型城鎮污水處理回用系統，包括格柵間、提升泵房、酸化池、生物 反應池、曝氣生物濾池、清水池、消毒池和緩沖水池，其中所述格柵間通過提 升水泵及管道與所述酸化池相連接，所述酸化池出水口通過管道與所述生物反 應池的入水口相連接，所述生物反應池的出水口通過管道分別與曝氣生物濾池 的入水口和酸化池的入水口相連接，所述曝氣生物濾池的出水口分別通過管道 與所述清水池的入水口和緩沖水池的入水口相連接，所述緩沖水池的出水口通 過管道與所述酸化池的入水口相連接，所述清水池的出水口分別通過管道與所 述消毒池的入水口和所述曝氣生物濾池的入水口相連接，所述清水池內設有反 洗泵。

　　進一步地，所述酸化池為壓力式布水酸化池。

　　進一步地，所述生物反應池內設置一體化污水污泥凈化裝置，為高效生物 反應池。

　　進一步地，所述一體化污水污泥凈化裝置集成有微生物反應器與曝氣裝置。

　　本實用新型提供的小型城鎮污水處理回用系統采用了新工藝，該工藝流程 簡單，處理效率高，能耗極低，不存在臭氣、污泥等二次污染的問題，可以很 好地滿足小型城鎮污水處理廠的污水處理需要。
