申請日2015.09.02
公開(公告)日2015.11.25
IPC分類號C02F3/30
摘要
本發明公開了一種新型一體化污水處理裝置及其制造工藝，該裝置包括殼體及用于將殼體內部空間從左到右依次分割為厭氧區、曝氣區、膜區、設備間的第一溢流隔板、第二溢流隔板、隔板，所述殼體由若干矩形平板和若干矩形凸板拼焊而成。該裝置將設備間與厭氧區、曝氣區、膜區設置為一體，無需另建設備房，降低了成本，設備間獨立隔離，提便于設備維護;同時，由于殼體采用矩形平板和矩形凸板拼接而成，制造時，可將物料運送至現場后再制作安裝，節約了運輸、吊裝成本，縮短了設備制作的工期，同時，克服了設備尺寸較大，現場進場難度大的問題。

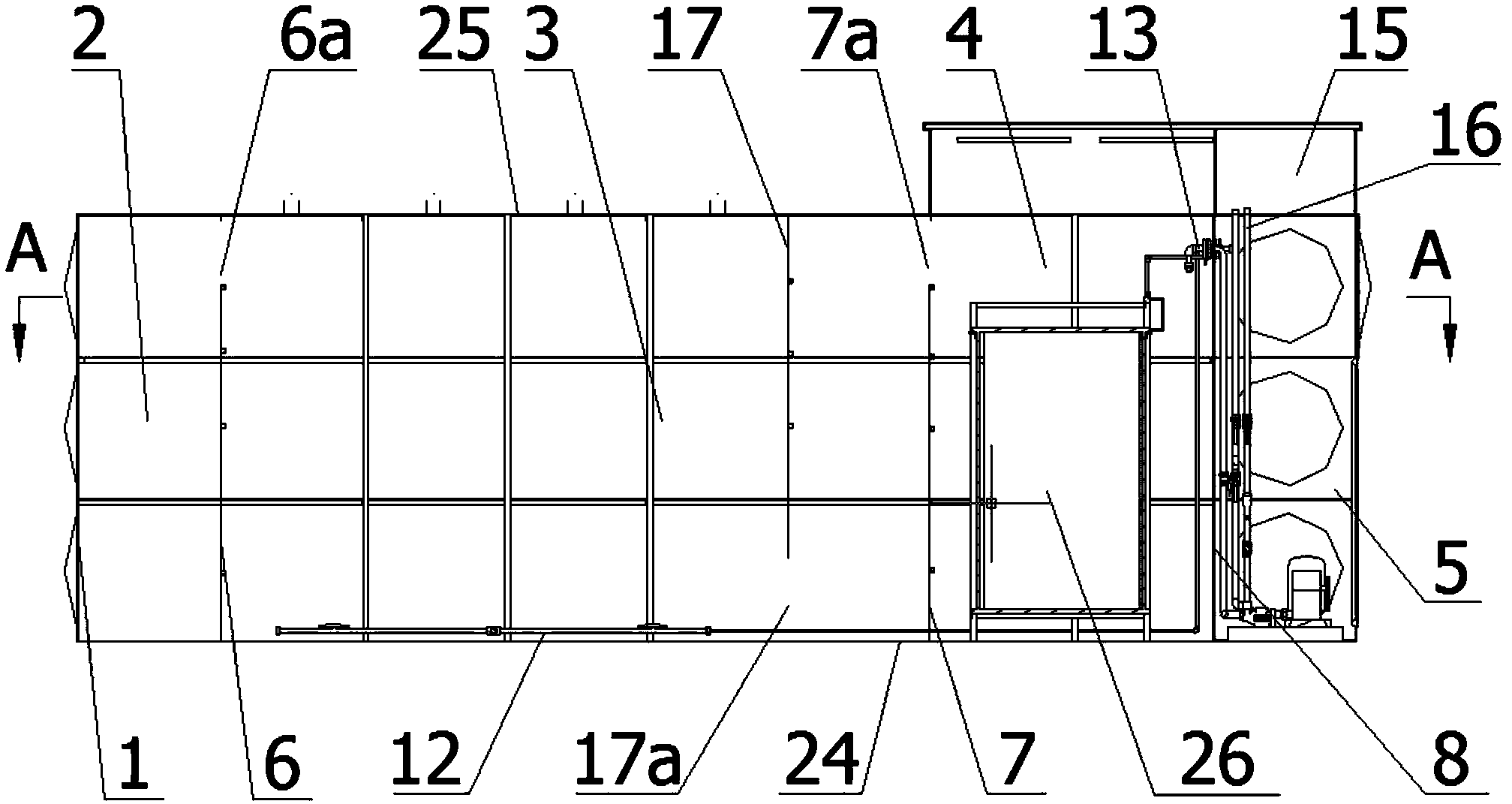

摘要附圖
權利要求書
1.一種新型一體化污水處理裝置，其特征在于：包括殼體及用于將殼體內部空間從左到 右依次分割為厭氧區、曝氣區、膜區、設備間的第一溢流隔板、第二溢流隔板、隔板;
所述第一溢流隔板頂部設有用于將厭氧區內已處理污水溢流進入曝氣區的第一開口;
所述第二溢流隔板頂部設有用于將曝氣區內已處理污水溢流進入膜區的第二開口;
所述曝氣區內設有用于防止厭氧區內溢流出的污水直接進入膜區的導流板，所述導流板 底部設有第三開口;
所述設備間內設有電控箱、用于向曝氣區和膜區曝氣的風機以及用于將膜區內已處理的 污水抽離膜區的水泵，所述風機與曝氣區及膜區之間設有曝氣管道，所述膜區和水泵之間設 有抽水管道;
所述殼體為箱體結構，所述殼體材料為不銹鋼，所述殼體包括底板、側板、頂板，所述 殼體底板由若干矩形平板拼焊而成，所述側板和頂板由若干矩形凸板拼焊而成;
所述厭氧區側板頂部設有污水進水口。
2.根據權利要求1所述的一種新型一體化污水處理裝置，其特征在于：所述設備間上方 設有清水收集區，所述水泵與該清水收集區之間設有出水管道。
3.根據權利要求1所述的一種新型一體化污水處理裝置，其特征在于：所述矩形凸板上 設有用于增大薄板承載能力的球形外凸結構。
4.根據權利要求1所述的一種新型一體化污水處理裝置，其特征在于：所述側板包括垂 直設置在底板上的第一層側板、設置在第一層側板上的第二層側板、設置在第二層側板上的 第三層側板，所述第一層側板、第二層側板、第三層側板均由矩形凸板拼焊而成，所述底板 厚度t>第一層側板厚度t1>第二層側板厚度t2>第三層側板厚度t3≥頂板厚度t4。
5.一種新型一體化污水處理裝置的制造工藝，其特征在于：包括以下步驟：
1)根據所需制作安裝的一體化污水處理裝置制備物料，所述物料中包括矩形平板和矩形 凸板;
2)將物料運送至安裝現場;
3)用若干矩形平板拼焊成底板;
4)用若干矩形凸板在底板上拼焊成側板，使其與底板組成箱體結構;
5)焊接第一溢流隔板、第二溢流隔板、隔板，將已有箱體依次分割為厭氧區、曝氣區、 膜區和設備間;
6)在曝氣區內焊接導流板;
7)將電控箱、水泵、風機安裝在設備間內，同時連接曝氣管道和抽水管道，在膜區內放 入膜組件;
8)用煤油試漏法檢測箱體是否有滲漏現象，若有滲漏，則對滲漏處補焊，此步驟需重復 進行，直至無滲漏現象發生;
9)焊接頂板。
6.根據權利要去5所述的一種新型一體化污水處理裝置的制造工藝，其特征在于：步驟 4)中側板焊接時，采用由下至上的方式進行焊接。
7.根據權利要求5所述的一種新型一體化污水處理裝置的制造工藝，其特征在于：步驟 4)中側板焊接過程包括以下步驟：
a)將第一層側板垂直焊接在底板上;
b)將第二層側板焊接在第一層側板上;
c)將第三層側板焊接在第二層側板上。
8.根據權利要求5所述的一種新型一體化污水處理裝置的制造工藝，其特征在于：步驟 3)、4)、5)、6)、8)、9)焊接時采用氬弧焊。
9.根據權利要求8所述的一種新型一體化污水處理裝置的制造工藝，其特征在于：焊接 時，焊槍在箱體內進行焊接，箱體外采用自然冷卻方式進行冷卻。
10.根據權利要求5所述的一種新型一體化污水處理裝置的制造工藝，其特征在于：步驟 3)、4)、5)、6)、9)焊接時，先點焊，再滿焊。
說明書
一種新型一體化污水處理裝置及其制造工藝
技術領域
本發明涉及一種污水處理裝置及其制作安裝方法，具體涉及一種新型一體化污水處理裝 置及其制造工藝。
背景技術
隨著我國工業化程度的提高、城鎮化速度的加快，未經組織排放的生活污水對環境造成 的危害問題日益嚴峻，然而，在進行大規模污水集中處理時，必然進行相應的管網的建設， 需要龐大的管網系統和中途提升泵站，前期投資大，導致目前覆蓋區域有限，部分地區的生 活污水、養殖廢水、醫療廢水無法得到處理。目前，市面上已有一些一體化污水處理裝置， 但這些一體化污水處理裝置存在以下幾個方面問題：
1、集成度不高，設備需要單獨修建設備間，成本高，維護不方便;
2、設備尺寸較大，現場進場難度大，設備的運輸、吊裝費用高;
3、材質為碳鋼，需要進行防腐處理，費用高、工期長、對環境污染大、對操作工人健康 影響大，易患職業病。
發明內容
有鑒于此，本發明的目的在提供一種高度集成的、維護方便、便于運輸?shù)男滦鸵惑w化的 污水處理裝置以及該裝置制造工藝。
為達到上述目的，本發明提供如下技術方案：
一種新型一體化污水處理裝置，包括殼體及用于將殼體內部空間從左到右依次分割為厭 氧區、曝氣區、膜區、設備間的第一溢流隔板、第二溢流隔板、隔板;
所述第一溢流隔板頂部設有用于將厭氧區內已處理污水溢流進入曝氣區的第一開口;
所述第二溢流隔板頂部設有用于將曝氣區內已處理污水溢流進入膜區的第二開口;
所述曝氣區內設有用于防止厭氧區內溢流出的污水直接進入膜區的導流板，所述導流板 底部設有第三開口;
所述設備間內設有電控箱、用于向曝氣區和膜區曝氣的風機以及用于將膜區內已處理的 污水抽離膜區的水泵，所述風機與曝氣區和膜區之間設有曝氣管道，所述膜區和水泵之間設 有抽水管道;
所述殼體為箱體結構，所述殼體材料為不銹鋼，所述殼體包括底板、側板、頂板，所述 殼體底板由若干矩形平板拼焊而成，所述側板和頂板由若干矩形凸板拼焊而成;
所述厭氧區側板頂部設有污水進水口。
進一步，所述設備間上方設有清水收集區，所述水泵與該清水收集區之間設有出水管道。
進一步，所述矩形凸板上設有用于增大薄板承載能力的球形外凸結構。
進一步，所述側板包括垂直設置在底板上的第一層側板、設置在第一層側板上的第二層 側板、設置在第二層側板上的第三層側板，所述第一層側板、第二層側板、第三層側板均由 矩形凸板拼焊而成，所述底板厚度t>第一層側板厚度t1>第二層側板厚度t2>第三層側板厚度 t3≥頂板厚度t4。
一種新型一體化污水處理裝置的制造工藝，其特征在于：包括以下步驟：
1)根據所需制作安裝的一體化污水處理裝置制備物料，所述物料中包括矩形平板和矩形 凸板;
2)將物料運送至安裝現場;
3)用若干矩形平板拼焊成底板;
4)用若干矩形凸板在底板上拼焊成側板，使其與底板組成箱體結構;
5)焊接第一溢流隔板、第二溢流隔板、隔板，將已有箱體依次分割為厭氧區、曝氣區、 膜區和設備間;
6)在曝氣區內焊接導流板;
7)將電控箱、水泵、風機安裝在設備間內，同時連接曝氣管道和抽水管道，在膜區內放 入膜組件，
8)用煤油試漏法檢測箱體是否有滲漏現象，若有滲漏，則對滲漏處補焊，此步驟需重復 進行，直至無滲漏現象發生;
9)焊接頂板。
進一步，步驟4)中側板焊接時，采用由下至上的方式進行焊接。
進一步，步驟4)中側板焊接過程包括以下步驟：
a)將第一層側板垂直焊接在底板上;
b)將第二層側板焊接在第一層側板上;
c)將第三層側板焊接在第二層側板上。
進一步，步驟3)、4)、5)、6)、8)、9)焊接時采用氬弧焊。
進一步，焊接時，焊槍在箱體內進行焊接，箱體外采用自然冷卻方式進行冷卻。
進一步，步驟3)、4)、5)、6)、9)焊接時，先點焊，再滿焊。
本發明的有益效果在于：
1、本發明的新型一體化污水處理裝置將設備間和厭氧區、曝氣區、膜區、設置為一體， 無需另外建設設備房，降低了建設成本;將設備間與其余工作區隔離，提高了防水效果，便 于設備的維護;殼體采用不銹鋼材料，降低了設備防腐給環境和操作工人帶來的傷害;殼體 采用矩形平板和矩形凸板拼焊結構，使得本發明的裝置即可制作完成后運送至現場，也可將 無聊運送至現場后再制作;矩形凸板上設置的球形外凸結構使得殼體強度及承載能力得到提 升;側板厚度由底板至頂板逐漸變小，節約了制造成本。
2、本發明的新型一體化污水處理裝置的制造工藝，將備料運送至安裝現場后再進行組裝 焊接，節約了運輸、吊裝成本，縮短了設備制作的工期，克服了設備尺寸較大，現場進場難 度大的問題;同時，通過對側板逐層焊接使得焊接質量得到了有效保證了。
