申請日2015.09.02
公開(公告)日2015.12.23
IPC分類號B01D47/06; C02F1/16
摘要
本發明公開了一種脫硫廢水預蒸發零排放處理裝置，包括由管道依次連通的脫硝裝置、空氣預熱器、除塵器以及脫硫塔;脫硫塔連通廢水箱，連接廢水箱設置蒸發器，蒸發器內具有霧化噴嘴，廢水箱和蒸發器之間由廢水管道連通，連接蒸發器分別設置氣體管道和濕氣管道，氣體管道連接在脫硝裝置和空氣預熱器之間的管道上，濕氣管道連接在空氣預熱器和除塵器之間的管道上。與現有技術相比，本發明通過引入高溫氣流強化與脫硫廢水間的換熱，實現了脫硫廢水在排出蒸發器時完全蒸發，廢水中的固體顆粒干燥后被再次收集，實現脫硫廢水零排放的效果。

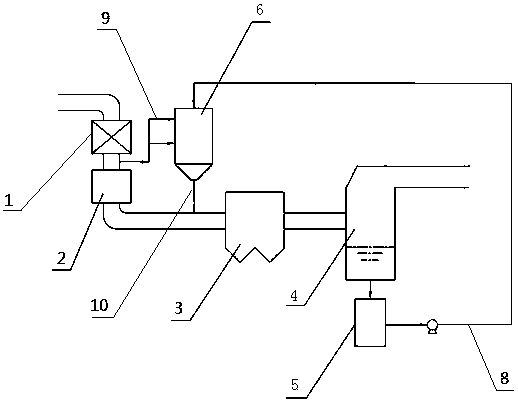

摘要附圖
權利要求書
1.一種脫硫廢水預蒸發零排放處理裝置，其特征在于：包括由管道依次連通的脫硝裝置(1)、空氣預熱器(2)、除塵器(3)以及脫硫塔(4);所述脫硝裝置(1)連接在煙氣排放管上，脫硫塔(4)連通有廢水箱(5)，連接廢水箱(5)設置蒸發器(6)，蒸發器(6)內具有霧化噴嘴(7)，廢水箱(5)和蒸發器(6)之間由帶有水泵的廢水管道(8)連通，連接蒸發器(6)分別設置氣體管道(9)和濕氣管道(10)，所述氣體管道(9)連接在脫硝裝置(1)和空氣預熱器(2)之間的管道上，所述濕氣管道(10)連接在空氣預熱器(2)和除塵器(3)之間的管道上。
2.根據權利要求1所述的一種脫硫廢水預蒸發零排放處理裝置，其特征在于：所述蒸發器(6)為豎直設置的圓柱狀結構，霧化噴嘴(7)位于蒸發器(6)內靠上部位，連接所述蒸發器(6)設置有兩根氣體管道(9)，所述氣體管道(9)內氣體的流動路徑位于蒸發器(6)的柱體外壁切線位置，兩根氣體管道(9)進入蒸發器(6)內的氣體旋流方向一致。
3.根據權利要求2所述的一種脫硫廢水預蒸發零排放處理裝置，其特征在于：所述連接蒸發器(6)設置的兩根氣體管道(9)，其中一根位于蒸發器(6)的柱體上部位置，另一根位于蒸發器(6)的柱體中部位置。
4.根據權利要求2所述的一種脫硫廢水預蒸發零排放處理裝置，其特征在于：所述濕氣管道(10)與空氣預熱器(2)和除塵器(3)之間管道的連接位置位于靠近除塵器(3)處，該連接位置與除塵器(3)的距離小于10m。
5.根據權利要求2所述的一種脫硫廢水預蒸發零排放處理裝置，其特征在于：所述蒸發器(6)內壁一周設置有內壁保護層(11)，所述內壁保護層(11)由若干豎板連續拼接形成。
說明書
一種脫硫廢水預蒸發零排放處理裝置
技術領域
本發明屬于煙氣脫硫廢水處理領域，具體涉及一種脫硫廢水預蒸發零排放處理裝置。
背景技術
石灰石-石膏濕法脫硫技術是目前火電廠應用最廣泛的煙氣脫硫技術。脫硫裝置運行過程中定期排放大量廢水，即脫硫廢水。該廢水具有懸浮物濃度高、無機鹽及重金屬離子濃度高等特點，常采用中和、沉淀、絮凝及濃縮與澄清的傳統化學處理方法進行處理，但處理后水中氯離子無法去除，難以進入系統回用，同時該法還存在工藝流程長、投資成本大、運行維護成本高等諸多缺點。隨著水資源短缺及環保壓力不斷加大，環保部門已要求燃煤機組逐步減排廢水，最終實現廢水零排放。采用化學加藥法處理廢水，已無法滿足燃煤鍋爐用戶經濟效益和日益苛刻的環保要求。目前，國內出現了包括蒸發結晶法、深度萃取法等不同工藝的脫硫廢水零排解決方案，但均因?yàn)樵O(shè)備造價高昂，且運行成本極高而無法推廣使用。利用霧化噴嘴將脫硫廢水噴入空氣預熱器和靜電除塵器之間的煙道內，通過高溫?zé)煔庹舭l(fā)廢水形成固體顆粒而被除塵器脫除的煙道蒸發技術可以較好地處理脫硫廢水，但該工藝中若脫硫廢水在煙道內未能完全蒸發，殘余的脫硫廢水液滴將會直接進入電除塵器，對電除塵器及下游設備和煙道造成腐蝕和安全隱患，這種情況在機組低負荷運行時由于排煙溫度的降低發生幾率更大。另外，在安裝低溫省煤器的機組上，由于煙氣溫度的進一步降低，更加無法保證廢水在進入電除塵器前全部蒸發。目前國內主要通過數值模擬優化噴嘴位置、增加廢水在煙道內蒸發行程、提高噴嘴霧化性能等方法來保證脫硫廢水在單位時間內完全蒸發，但由于煙道內實際蒸發效果難以評估，該技術工業應用還不多見，國內企業對該技術的可行性和可靠性尚存疑問。如何以經濟有效方法確實保證脫硫廢水在進入除塵器前的煙道內完全蒸發成為排除運行風險、推廣煙道蒸發技術、真正實現廢水零排面臨的主要問題。
發明內容
本發明需要解決的技術問題是針對上述現有技術的不足，而提供一種實現脫硫廢水完全蒸發并收集脫硫廢水中固體顆粒殘?jiān)念A(yù)蒸發零排放處理裝置。
為解決上述技術問題，本發明采用的技術方案是：
一種脫硫廢水預蒸發零排放處理裝置，包括由管道依次連通的脫硝裝置、空氣預熱器、除塵器以及脫硫塔;所述脫硝裝置連接在煙氣排放管上，脫硫塔連通有廢水箱，連接廢水箱設置蒸發器，蒸發器內具有霧化噴嘴，廢水箱和蒸發器之間由帶有水泵的廢水管道連通，連接蒸發器分別設置氣體管道和濕氣管道，所述氣體管道連接在脫硝裝置和空氣預熱器之間的管道上，所述濕氣管道連接在空氣預熱器和除塵器之間的管道上。
作為更進一步的優選方案，所述蒸發器為豎直設置的圓柱狀結構，霧化噴嘴位于蒸發器內靠上部位，連接所述蒸發器設置有兩根氣體管道，所述氣體管道內氣體的流動路徑位于蒸發器的柱體外壁切線位置，兩根氣體管道進入蒸發器內的氣體旋流方向一致。
作為更進一步的優選方案，所述連接蒸發器設置的兩根氣體管道，其中一根位于蒸發器的柱體上部位置，另一根位于蒸發器的柱體中部位置。
作為更進一步的優選方案，所述濕氣管道與空氣預熱器和除塵器之間管道的連接位置位于靠近除塵器處，該連接位置與除塵器的距離小于10m。
作為更進一步的優選方案，所述蒸發器內壁一周設置有內壁保護層，所述內壁保護層由若干豎板連續拼接形成。
有益效果
與現有技術相比，本發明的一種脫硫廢水預蒸發零排放處理裝置,通過引入高溫氣流強化與脫硫廢水間的換熱，實現了脫硫廢水在排出蒸發器時完全蒸發，廢水中的固體顆粒干燥后被再次被除塵器收集，實現脫硫廢水的零排放，具體具有以下有益效果：
1.兩根氣體管道通過以雙向同旋流方式引入熱煙氣到蒸發器，與預處理后的霧化脫硫廢水在蒸發器內形成螺旋氣流發生強烈熱質交換，實現了廢水在煙道外的完全蒸發，避免了廢水蒸發不完全對煙道、除塵器及其他下游設備可能帶來的負面影響，降低了運行風險，增強了該處理工藝的可靠性。在此基礎上廢水中的微細顆粒、離子、重金屬元素等結晶和灰塵一起懸浮在煙氣中并隨煙氣進入除塵器被捕捉，廢水中水以水蒸氣形式隨煙氣外排，從而真正實現脫硫廢水零排放。
2.通過采用雙切向加速旋流蒸發器，還有效延長了煙氣在蒸發器內的停留時間，在有限的空間內實現高溫氣體與廢水水霧的充分接觸，最大程度的加大了蒸發效率，節約了原材料，從而降低了整體設備投資，增強了整套裝置推廣的經濟性
