申請日2015.09.02

　　公開(公告)日2015.12.09

　　IPC分類號C02F3/10; C02F3/00

　　摘要

　　本發明公開了一種污水處理池及其填料組件。填料組件的芯體為用于帶動填料絲旋轉的旋轉軸，主絲上連接有可彈性伸縮的彈力絲。這樣在正常使用時，主絲在彈力絲的拉動下處于扭曲蓬松狀態，此時可在填料絲上掛膜;當需要對填料絲上的絮凝生物膜進行清理時，通過旋轉旋轉軸，使得填料絲在旋轉軸的帶動下被甩動，以致填料絲的主絲在離心力的作用下逐漸克服彈力絲的彈力而被拉直，這將使得絮凝在填料絲上的生物膜被排擠分離下來，達到從填料絲上卸下污物的作用，使得污物更容易的從填料絲上卸下。

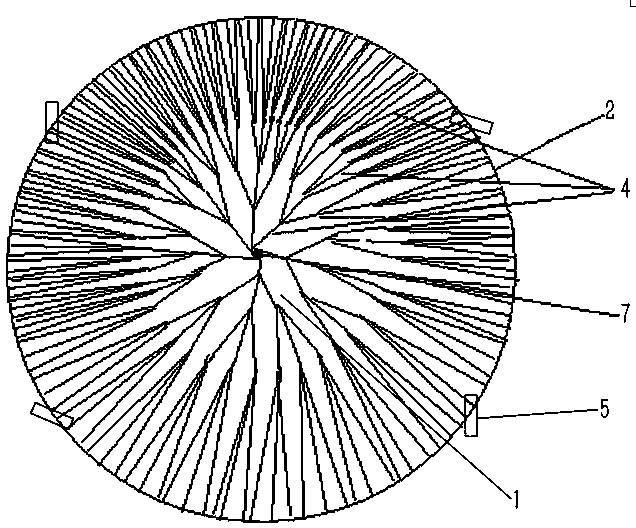

　　摘要附圖



　　權利要求書

　　1.填料組件，包括上下延伸的芯體及其外周上固定的填料絲，填料絲包括用于懸浮在水中、并用于掛膜的主絲，主絲的兩端分別為固連在芯體上的固定端和懸伸在芯體以外的自由端，其特征在于，芯體為用于帶動填料絲旋轉的旋轉軸，主絲上連接有可彈性伸縮的彈力絲，彈力絲用于在主絲處于拉直狀態時將主絲的自由端向固定端拉動、在彈力絲處于自然狀態時使主絲呈扭曲蓬松狀態。

　　2.根據權利要求1所述的填料組件，其特征在于，填料絲有一組以上，同組中各填料絲通過柔性的拉繩固連在旋轉軸上而形成蓬松狀的填料束，填料束中各填料絲的固定端在拉繩上依次均勻布置、各填料絲的自由端自拉繩遠離旋轉軸的方向逐漸增多。

　　3.根據權利要求2所述的填料組件，其特征在于，填料絲的絲長自拉繩的固定端到自由端逐漸減小。

　　4.根據權利要求1或2或3所述的填料組件，其特征在于，主絲為滌綸纖維絲，彈力絲為氨綸纖維絲。

　　5.污水處理池，包括池體及其內設置的填料組件，填料組件包括上下延伸的芯體及其外周上固定的填料絲，填料絲包括用于懸浮在水中、并用于掛膜的主絲，主絲的兩端分別為固連在芯體上的固定端和懸伸在芯體以外的自由端，其特征在于，芯體為用于帶動填料絲旋轉的旋轉軸，主絲上連接有可彈性伸縮的彈力絲，彈力絲用于在主絲處于拉直狀態時將主絲的自由端向固定端拉動、在彈力絲處于自然狀態時使主絲呈扭曲蓬松狀態。

　　6.根據權利要求5所述的污水處理池，其特征在于，池體的池壁上設有延伸方向與對應位置處的旋轉軸的徑向相交的進水口。

　　7.根據權利要求5所述的污水處理池，其特征在于，池體有兩個以上、并相互拼合在一起，相鄰兩池體之間共用的池壁上開設有透水孔或共用的池壁為透水膜。

　　8.根據權利要求5所述的污水處理池，其特征在于，池體為圓形或方形。

　　9.根據權利要求5至8中任意一項所述的污水處理池，其特征在于，填料絲有一組以上，同組中各填料絲通過柔性的拉繩固連在旋轉軸上而形成蓬松狀的填料束，填料束中各填料絲的固定端在拉繩上依次均勻布置、各填料絲的自由端自拉繩遠離旋轉軸的方向逐漸增多。

　　10.根據權利要求5至8中任意一項所述的污水處理池，其特征在于，主絲為滌綸纖維絲，彈力絲為氨綸纖維絲。

　　說明書

　　一種污水處理池及其填料組件

　　技術領域

　　本發明涉及一種污水處理池及其填料組件。

　　背景技術

　　目前，污水處理廠普遍存在高耗低效的特點，導致污水處理成本極大，效果并不理想。操作工藝程序太多，框架龐大，水運轉、曝氣、反沖洗、多次的重復沉淀、消泡劑、沉淀劑、消毒劑等等。污水經管道之后，再逐步沉淀分離，極不利于關鍵的吸附與分離。

　　中國專利文獻CN204237617U(公告日為2015年4月1日)公開了“一種水處理填料裝置”，包括固定支架及其上沿水平方向間隔布置的多個填料組件，各填料組件又是由繩子自上而下依次串連填料單體組成，填料單體包括同軸固定在繩子上的圓環載體，圓環載體的外周上固定有填料絲，填料絲為改性活性炭纖維絲，碳纖維絲有多束、并在圓環載體的周向上呈放射狀間隔均布，并在圓環載體上連接有帶動其繞繩子轉動的水力擋板，水力擋板可在水流的沖擊下帶動圓盤載體轉動，這樣在使用時，填料單體中填料絲不但可以吸附污染物，而且還可以給微生物提供生長載體，以利用填料單體上掛載的生物膜更好的吸收污染物。但因改性活性炭纖維絲只能卷曲、不能彈性伸縮，所以在需要清理填料組件時，需要將該填料組件從污水池中取出后，將各填料單體進行沖洗，以將各填料絲表面吸附的污物沖洗下來，可沖洗過程中不但會使得填料絲上掛載的生物膜隨同污物一起被沖洗下來，而且被沖洗干凈的填料單體重新置于污水處理池后，填料單體上重新掛膜的過程非常緩慢，這也就使得污水處理池的檢修周期延長，降低污水處理的效率。

　　發明內容

　　本發明的目的是提供一種便于污物卸下的填料絲，同時還提供了一種使用該填料絲的填料組件及使用該填料組件的污水處理池。

　　為了實現以上目的，本發明中填料組件的技術方案如下：

　　填料組件，包括上下延伸的芯體及其外周上固定的填料絲，填料絲包括用于懸浮在水中、并用于掛膜的主絲，主絲的兩端分別為固連在芯體上的固定端和懸伸在芯體以外的自由端，芯體為用于帶動填料絲旋轉的旋轉軸，主絲上連接有可彈性伸縮的彈力絲，彈力絲用于在主絲處于拉直狀態時將主絲的自由端向固定端拉動、在彈力絲處于自然狀態時使主絲呈扭曲蓬松狀態。

　　填料絲有一組以上，同組中各填料絲通過柔性的拉繩固連在旋轉軸上而形成蓬松狀的填料束，填料束中各填料絲的固定端在拉繩上依次均勻布置、各填料絲的自由端自拉繩遠離旋轉軸的方向逐漸增多。

　　填料絲的絲長自拉繩的固定端到自由端逐漸減小。

　　本發明中污水處理池的技術方案如下：

　　污水處理池，包括池體及其內設置的填料組件，填料組件包括上下延伸的芯體及其外周上固定的填料絲，填料絲包括用于懸浮在水中、并用于掛膜的主絲，主絲的兩端分別為固連在芯體上的固定端和懸伸在芯體以外的自由端，芯體為用于帶動填料絲旋轉的旋轉軸，主絲上連接有可彈性伸縮的彈力絲，彈力絲用于在主絲處于拉直狀態時將主絲的自由端向固定端拉動、在彈力絲處于自然狀態時使主絲呈扭曲蓬松狀態。

　　池體的池壁上設有延伸方向與對應位置處的旋轉軸的徑向相交的進水口。

　　池體有兩個以上、并相互拼合在一起，相鄰兩池體之間共用的池壁上開設有透水孔或共用的池壁為透水膜。

　　池體為圓形或方形。

　　填料絲有一組以上，同組中各填料絲通過柔性的拉繩固連在旋轉軸上而形成蓬松狀的填料束，填料束中各填料絲的固定端在拉繩上依次均勻布置、各填料絲的自由端自拉繩遠離旋轉軸的方向逐漸增多。

　　主絲為滌綸纖維絲，彈力絲為氨綸纖維絲。

　　本發明中填料組件的芯體為用于帶動填料絲旋轉的旋轉軸，主絲上連接有可彈性伸縮的彈力絲。這樣在正常使用時，主絲在彈力絲的拉動下處于扭曲蓬松狀態，此時可在填料絲上掛膜;當需要對填料絲上的絮凝生物膜進行清理時，通過旋轉旋轉軸，使得填料絲在旋轉軸的帶動下被甩動，以致填料絲的主絲在離心力的作用下逐漸克服彈力絲的彈力而被拉直，這將使得絮凝在填料絲上的生物膜被排擠分離下來，達到從填料絲上卸下污物的作用，因此本發明中填料絲上污物的卸下可通過離心力和拉扯力共同作用實現，使得污物更容易的從填料絲上卸下。
