申請日2015.09.02

　　公開(公告)日2015.12.23

　　IPC分類號C02F9/08

　　摘要

　　本實用新型公開一種回用式污水消毒池，包括處理池、蓋板和蓄水池，所述處理池側面設置有進水管，所述處理池上設置有過濾板，所述處理池底面安裝有紫外線消毒模塊組，所述處理池上設置有溢水堰，所述溢水堰安裝于蓄水池上，所述蓋板安裝于處理池上，所述蓋板上設置有加藥裝置和電控箱，所述電控箱與紫外線消毒模塊組電性連接，所述加藥裝置上設置輸藥管，所述輸藥管為貫穿蓋板設置，所述處理池和蓄水池之間設置有隔墻，所述隔墻上安裝有水閘，所述蓄水池側面設置有出水管;該回用式污水消毒池可以將污水處理后作為中水回用，而且處理速度快、消毒效果好。

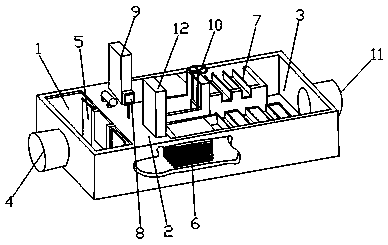

　　摘要附圖



　　權利要求書

　　1.一種回用式污水消毒池，其特征在于：包括處理池、蓋板和蓄水池，所述處理池側面設置有進水管，所述處理池上設置有過濾板，所述處理池底面安裝有紫外線消毒模塊組，所述處理池上設置有溢水堰，所述溢水堰安裝于蓄水池上，所述蓋板安裝于處理池上，所述蓋板上設置有加藥裝置和電控箱，所述電控箱與紫外線消毒模塊組電性連接，所述加藥裝置上設置輸藥管，所述輸藥管為貫穿蓋板設置，所述處理池和蓄水池之間設置有隔墻，所述隔墻上安裝有水閘，所述蓄水池側面設置有出水管。

　　2.根據權利要求1所述的回用式污水消毒池，其特征在于：所述蓋板上安裝有鎮流器，所述鎮流器與電控箱電性連接。

　　3.根據權利要求1所述的回用式污水消毒池，其特征在于：所述過濾板和蓋板上均涂有熱反射隔熱涂料。

　　4.根據權利要求1所述的回用式污水消毒池，其特征在于：所述處理池上設置有水位計。

　　5.根據權利要求1所述的回用式污水消毒池，其特征在于：所述蓄水池上設置有溫度計。

　　說明書

　　一種回用式污水消毒池

　　技術領域

　　本實用新型涉及一種回用式污水消毒池。

　　背景技術

　　隨著工業化的發展，水資源越來越短缺，污水排放量越來越大，水源污染加劇，加上缺少適用和節能的治理技術，污水管網和水處理設施滯后等，成為我國新農村和城市化建設的障礙之一。我國將環境保護作為一項基本國策，保護水資源，節能減排，勢在必行。在這種新形勢下，對污水進行再次回收利用，尤為重要。回收利用，尤為重要。因此，世界上許多缺水的城市都在廣泛地采用中水的回用，作為節水的最重要措施之一�，F(xiàn)有污水處理一般將污水處理達標后排放，但是這部分水還有很大的利用價值，進一步處理達到雜用水標準后，用作雜用水，比如城市綠化、路面灑水等，可以減少自來水的使用，提高污水的資源化利用率，但是目前的回用式污水消毒池，消毒效果一般，消毒速度慢。

　　實用新型內容

　　本實用新型要解決的技術問題是提供一種，可以將污水處理后作為中水回用，而且處理速度快、消毒效果好的回用式污水消毒池。

　　為了解決上述的問題本實用新型的采用的技術以及方法如下：

　　一種回用式污水消毒池，包括處理池、蓋板和蓄水池，所述處理池側面設置有進水管，所述處理池上設置有過濾板，所述處理池底面安裝有紫外線消毒模塊組，所述處理池上設置有溢水堰，所述溢水堰安裝于蓄水池上，所述蓋板安裝于處理池上，所述蓋板上設置有加藥裝置和電控箱，所述電控箱與紫外線消毒模塊組電性連接，所述加藥裝置上設置輸藥管，所述輸藥管為貫穿蓋板設置，所述處理池和蓄水池之間設置有隔墻，所述隔墻上安裝有水閘，所述蓄水池側面設置有出水管。

　　作為優選，所述蓋板上安裝有鎮流器，所述鎮流器與電控箱電性連接，可以提高紫外線消毒模塊組的可靠性，可以使紫外線消毒模塊組穩定的工作。

　　作為優選，所述過濾板和蓋板上均涂有熱反射隔熱涂料，導熱系數極低，能有效地阻擋熱量的傳遞，防止過濾板過熱而損壞，防止蓋板過熱而影響電控箱和鎮流器的工作。

　　作為優選，所述處理池上設置有水位計，可以實時了解到處理池的液位高度，可以防止水位過高或者水位過低而影響處理效果。

　　作為優選，所述蓄水池上設置有溫度計，可以方便使用者了解到蓄水池上的液體的溫度，防止不慎而將高溫液體排出。

　　本實用新型的有益效果為:通過設置有紫外線消毒模塊組并且配合有加藥裝置可以將污水中各種細菌、病毒、寄生蟲、水藻以及其他病原體直接殺死，處理效果好，殺菌范圍廣而迅速，在一定的輻射強度下一般病原微生物僅需十幾秒即可殺滅，處理速度極快。
