申請日2015.09.02
公開(公告)日2016.01.13
IPC分類號C02F9/14
摘要
本實用新型公開了一種能耗低、污水處理效果好的低能耗污水處理系統，其包括有依次相連通的格柵池、調節池、多級跌水曝氣污水處理裝置、人工濕地和污泥池，其中，多級跌水曝氣污水處理裝置包括與調節池出口相連接的布水器、該布水器下方的集水槽、及設于該布水器與集水槽之間的數個納米簾式填料結構;人工濕地包括人工濕地區及設于該人工濕地區兩端的第一配水渠、第二配水渠，所述第一配水渠、第二配水渠分別由其中部所設置的第一斜管區、第二斜管區分隔為上下兩區;在所述第一沉淀區、第二沉淀區底部對應設置有第一穿孔排泥管、第二穿孔排泥管，該第一穿孔排泥管、第二穿孔排泥管分別通過污泥總管與所述污泥池相連通。
摘要附圖
權利要求書

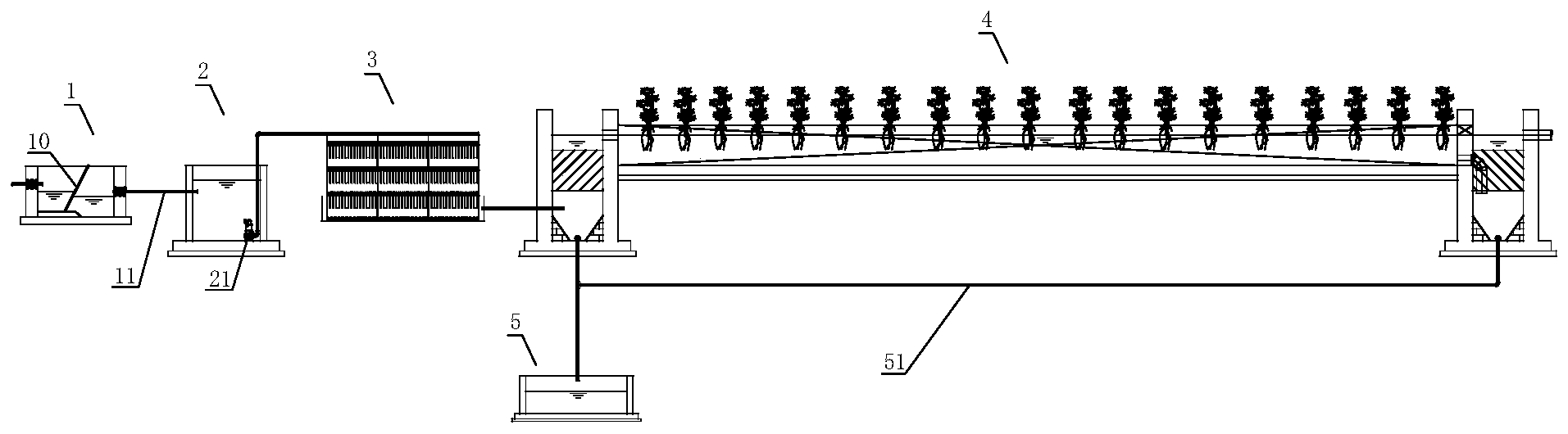

1.一種低能耗污水處理系統，其特征在于：包括有依次相連通的格柵池(1)、調節池(2)、多級跌水曝氣污水處理裝置(3)、人工濕地(4)和污泥池(5)，其中，
所述多級跌水曝氣污水處理裝置(3)包括與所述調節池(2)出口相連接的布水器(31)、該布水器(31)下方的集水槽(32)、及設于該布水器(31) 與集水槽(32)之間的數個納米簾式填料結構(36)，該數個納米簾式填料結構 (36)間隔疊置，且由所述布水器(31)流向集水槽(32)的水流依次通過該數個納米簾式填料結構(36);
所述人工濕地(4)包括人工濕地區(41)及設于該人工濕地區(41)兩端的第一配水渠(42)、第二配水渠(43)，所述第一配水渠(42)、第二配水渠(43) 分別由其中部所設置的第一斜管區(421)、第二斜管區(431)分隔為上下兩區，該第一配水渠(42)、第二配水渠(43)下部區域?qū)?yīng)為第一沉淀區(422)、第二沉淀區(432)，由所述集水槽(32)通過第一排水管(33)排出的水流依次經由所述第一沉淀區(422)、第一斜管區(421)、第一配水渠(42)上部區域、人工濕地區(41)、第二沉淀區(432)、第二斜管區(431)后，最后由第二配水渠(43)上部區域上的出水管(437)排出;
在所述第一沉淀區(422)、第二沉淀區(432)底部對應設置有第一穿孔排泥管(424)、第二穿孔排泥管(434)，該第一穿孔排泥管(424)、第二穿孔排泥管(434)分別通過污泥總管(51)與所述污泥池(5)相連通。
2.根據權利要求1所述低能耗污水處理系統，其特征在于：所述納米簾式填料結構(36)包括有若干個自然下垂的簾式曝氣條、用于起支撐作用并可組裝成多層架體結構的承托邊框(34)、設置于該承托邊框(34)上且用于定位所述簾式曝氣條的若干填料支架(35)。
3.根據權利要求2所述低能耗污水處理系統，其特征在于：所述數個納米簾式填料結構(36)均水平設置，且相鄰納米簾式填料結構(36)之間的間距相等。
4.根據權利要求2或3所述低能耗污水處理系統，其特征在于：所述簾式曝氣條包括表面的好氧微生物菌群區和內部的兼氧微生物菌群區。
5.根據權利要求1所述低能耗污水處理系統，其特征在于：所述納米簾式填料結構(36)上端設有普通填料層或強化去污填料層(37)。
6.根據權利要求1所述低能耗污水處理系統，其特征在于：所述第一沉淀區(422)、第二沉淀區(432)截面底部均呈上寬下窄的倒梯形狀，所述第一穿孔排泥管(424)、第二穿孔排泥管(434)對應設于該第一沉淀區(422)、第二沉淀區(432)的倒梯形狀底部，并對應沿所述第一配水渠(42)、第二配水渠 (43)長度方向設置。
7.根據權利要求1所述低能耗污水處理系統，其特征在于：在所述第一沉淀區(422)上設有與所述第一排水管(33)相連通的進水管(423);所述第一配水渠(42)上部區域與所述人工濕地區(41)之間連通有第一過水管(425)，所述人工濕地區(41)與所述第二沉淀區(432)之間連通有第二過水管(435)，在所述第二配水渠(43)上部區域外接有第二排水管(437)。
8.根據權利要求7所述低能耗污水處理系統，其特征在于：在所述人工濕地區(41)與所述第二配水渠(43)上部區域之間連通有溢流孔(436)。
9.根據權利要求8所述低能耗污水處理系統，其特征在于：所述第一過水管(425)、第二過水管(435)、溢流孔(436)數量為多個，其分別并列于所述人工濕地區(1)的兩端。
10.根據權利要求1所述低能耗污水處理系統，其特征在于：所述格柵池 (1)中斜向設置有供水流通過的格柵(10)，該格柵池(1)與所述調節池(2) 之間通過連接管(11)相連通;在所述調節池(2)底部設有潛水泵(21)與所述多級跌水曝氣污水處理裝置(3)的布水器(31)相連通。
說明書
低能耗污水處理系統
技術領域
本實用新型涉及一種低能耗污水處理系統，屬于污水處理技術領域。
背景技術
污水處理設備能有效地處理城區的生活污水、工業廢水等，避免污水及污染物直接流入水域中，對改善生態環境、提升城市品位和促進經濟發展具有重要意義。
目前污水處理設備所采用的方法多樣如物理法、化學法、物理化學法及生物法，其中生物法采用微生物在污水中對有機物進行氧化、分解形成新陳代謝過程，進而對污水中的COD、氨氮、磷酸鹽等污染物質進行有效去除，達到污水處理的目的。而物理法即是采用沉淀法、過濾法、隔油和氣浮、離心分離等物理原理和方法來去除污水中污染物的污水處理方法。目前有很多將物理法和微生物法相結合來對污水進行處理。
基于此，本實用新型即在此基礎之上設計。
發明內容
針對上述現有技術中的不足之處，本實用新型旨在提供一種低能耗污水處理系統，其結構簡單，設計新穎，通過生物和物理相結合的方法實現了對污水的有效處理，效果明顯，且能耗低。
為了實現上述目的，本實用新型的技術方案：一種低能耗污水處理系統，其包括有依次相連通的格柵池、調節池、多級跌水曝氣污水處理裝置、人工濕地和污泥池，其中，
所述多級跌水曝氣污水處理裝置包括與所述調節池出口相連接的布水器、該布水器下方的集水槽、及設于該布水器與集水槽之間的數個納米簾式填料結構，該數個納米簾式填料結構間隔疊置，且由所述布水器流向集水槽的水流依次通過該數個納米簾式填料結構;
所述人工濕地包括人工濕地區及設于該人工濕地區兩端的第一配水渠、第二配水渠，所述第一配水渠、第二配水渠分別由其中部所設置的第一斜管區、第二斜管區分隔為上下兩區，該第一配水渠、第二配水渠下部區域?qū)?yīng)為第一沉淀區、第二沉淀區，由所述集水槽通過第一排水管排出的水流依次經由所述第一沉淀區、第一斜管區、第一配水渠上部區域、人工濕地區、第二沉淀區、第二斜管區后，最后由第二配水渠上部區域上的出水管排出;
在所述第一沉淀區、第二沉淀區底部對應設置有第一穿孔排泥管、第二穿孔排泥管，該第一穿孔排泥管、第二穿孔排泥管分別通過污泥總管與所述污泥池相連通。
進一步的，所述納米簾式填料結構包括有若干個自然下垂的簾式曝氣條、用于起支撐作用并可組裝成多層架體結構的承托邊框、設置于該承托邊框上且用于定位所述簾式曝氣條的若干填料支架。
進一步的，所述數個納米簾式填料結構均水平設置，且相鄰納米簾式填料結構之間的間距相等。
進一步的，所述簾式曝氣條包括表面的好氧微生物菌群區和內部的兼氧微生物菌群區。
進一步的，所述納米簾式填料結構上端設有普通填料層或強化去污填料層。
進一步的，所述第一沉淀區、第二沉淀區截面底部均呈上寬下窄的倒梯形狀，所述第一穿孔排泥管、第二穿孔排泥管對應設于該第一沉淀區、第二沉淀區的倒梯形狀底部，并對應沿所述第一配水渠、第二配水渠長度方向設置。
進一步的，在所述第一沉淀區上設有與所述第一排水管相連通的進水管;所述第一配水渠上部區域與所述人工濕地區之間連通有第一過水管，所述人工濕地區與所述第二沉淀區之間連通有第二過水管，在所述第二配水渠上部區域外接有第二排水管。
進一步的，在所述人工濕地區與所述第二配水渠上部區域之間連通有溢流孔。
進一步的，所述第一過水管、第二過水管、溢流孔數量為多個，其分別并列于所述人工濕地區的兩端。
進一步的，所述格柵池中斜向設置有供水流通過的格柵，該格柵池與所述調節池之間通過連接管相連通;在所述調節池底部設有潛水泵與所述多級跌水曝氣污水處理裝置的布水器相連通。
本實用新型的有益效果：結構簡單，設計新穎，依次通過格柵池濾渣、調節池均勻水質水量、多級跌水曝氣裝置利用生物群去除污染物質后，再通過人工濕地及其兩側的配水渠進行泥水分離、濕地效應后完成對污水的處理，總的來說，通過生物和物理相結合的方法實現了對污水的有效處理，試驗效果明顯，且能耗低。
