申請日2015.09.02
公開(公告)日2016.01.06
IPC分類號C02F5/00; C02F1/48
摘要
本實用新型屬于直飲水技術領域，涉及一種直飲水處理用高磁化能量除垢器，本實用新型的目的是為直飲水行業提供磁化功能的磁性器件，打造具有磁化磁療物理功能的直飲水產品，尤其是一類具有防垢、除垢、殺菌、滅藻等物理化學特性功能的直飲水產品，該實用新型克服了現有磁性器件磁化強度不夠，而磁路復雜制作成本又高的缺陷。本實用新型采用方鉅形不銹鋼外管、方形端蓋和內牙接頭和外牙接頭，并且采用呈方條形狀的磁鐵，不僅能使磁場得到最大化利用，避免造成磁場的浪費，且能使得防垢、除垢、殺菌、滅藻效果更加明顯，還可以減少材料成本，而且方便連接。

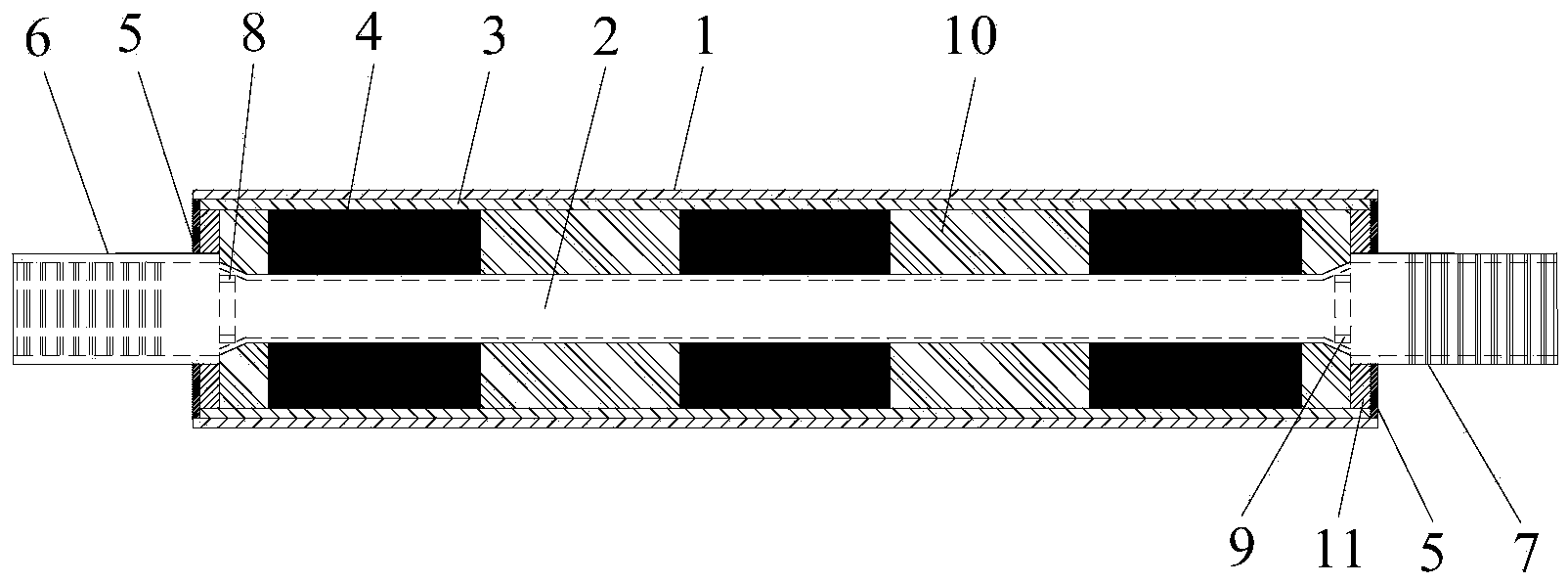

摘要附圖
權利要求書
1.一種直飲水處理用高磁化能量除垢器，包括不銹鋼外管(1)、不銹鋼內 管(2)、屏蔽層(3)、多個磁極組(4)、兩個端蓋(5)和兩個螺紋接頭;所述 不銹鋼內管(2)套設于不銹鋼外管(1)內;所述屏蔽層(3)設于不銹鋼外管 (1)的內壁和不銹鋼內管(2)之間;所述的多個磁極組(4)并列間隔排列在 屏蔽層(3)內壁和不銹鋼內管(2)的外壁之間,各磁極組(4)由兩塊構成磁 對極的磁鐵(41)構成;所述的兩個端蓋(5)密封固定在不銹鋼外管(1)的 兩端;所述的兩個螺紋接頭對應位于不銹鋼外管(1)的兩端，其特征在于：所 述不銹鋼內管(2)的兩個端部位于兩個端蓋(5)之間，所述不銹鋼內管(2) 的兩個端部是寬部，所述不銹鋼內管(2)的兩個端部之間是外徑壓扁的扁平窄 部，各磁鐵(41)呈方條形狀且與扁平窄部的平面緊貼，所述的兩個螺紋接頭 分別是內牙接頭(6)和外牙接頭(7)，所述的內牙接頭(6)和外牙接頭(7) 均分別貫穿相應的端蓋(5)并伸入不銹鋼內管(2)的相應端部?jī)?nèi)并且與不銹 鋼內管(2)密封固定連接，所述的內牙接頭(6)和外牙接頭(7)還分別與相 應的端蓋(5)密封固定連接。
2.如權利要求1所述的直飲水處理用高磁化能量除垢器，其特征在于：所 述內牙接頭(6)朝向不銹鋼內管(2)延伸形成第一結合部(8)，所述第一結 合部(8)的外徑小于內牙接頭(6)的外徑，所述外牙接頭(7)朝向不銹鋼內 管(2)延伸形成第二結合部(9)，所述第二結合部(9)的外徑小于外牙接頭 (7)的外徑，所述第一結合部(8)和第二結合部(9)分別對應伸入不銹鋼內 管(2)的相應端部?jī)?nèi)。
3.如權利要求2所述的直飲水處理用高磁化能量除垢器，其特征在于：所 述屏蔽層(3)的內壁和不銹鋼內管(2)的外壁之間還設有多個磁間隔(10) 和兩個墊片(11)，各磁極組(5)分布在相鄰的兩個磁間隔(10)之間，各墊 片(11)位于端蓋(5)和接近端蓋(5)的磁間隔(10)之間，所述的內牙接 頭(6)和外牙接頭(7)上分別套裝有一所述墊片(11)。
4.如權利要求3所述的直飲水處理用高磁化能量除垢器，其特征在于：所 述的不銹鋼外管(1)、不銹鋼內管(2)、端蓋(5)、內牙接頭(6)和外牙接頭 (7)均采用316不銹鋼材質，所述的屏蔽層(3)、多個磁間隔(10)和兩個墊 片(11)均采用純鐵材質。
5.如權利要求1至4任一項所述的直飲水處理用高磁化能量除垢器，其特 征在于：所述內牙接頭(6)、外牙接頭(7)通過無縫焊接密封處理固定在端蓋 (5)上，所述端蓋(5)四周通過無縫焊接密封處理固定在不銹鋼外管(1)上。
6.如權利要求1至4任一項所述的直飲水處理用高磁化能量除垢器，其特 征在于：所述磁鐵(41)為高性能磁鐵NdFeB/N54。
7.如權利要求1至4任一項所述的直飲水處理用高磁化能量除垢器，其特 征在于：各磁極組(4)的平面為N-S磁對極，所述的多個磁極組(4)采用NS-NS-NS 級并連，形成垂直穿過不銹鋼內管(2)的并排平行的磁感線。
8.如權利要求1至4任一項所述的直飲水處理用高磁化能量除垢器，其特 征在于：所述不銹鋼內管(2)的兩個端部是圓錐形的寬部。
9.如權利要求8所述的直飲水處理用高磁化能量除垢器，其特征在于：所 述不銹鋼內管(2)兩個端部的口徑均為8mm、10mm、12mm、14mm、16mm或18mm。
10.如權利要求1至4任一項所述的直飲水處理用高磁化能量除垢器，其 特征在于：所述不銹鋼外管(1)為方鉅管，所述端蓋(5)為方形蓋。
說明書
一種直飲水處理用高磁化能量除垢器
技術領域
本實用新型屬于直飲水技術領域，尤其涉及一種直飲水處理用高磁化能量 除垢器。
背景技術
普通的水在直飲水設備加熱系統上容易結硬垢，為了避免結硬垢，通常對 水進行磁化處理。磁化處理是在不改變水原有的化學成份條件下，使水中礦物 質的物理結構發生變化。具體是在直飲水設備加熱系統前裝置高磁化能量激活 器，構成達7000GS以上的強磁場，讓普通水以一定流速，沿著與磁力線垂直的 方向切割，通過一定強度的磁程(磁場強度的流程)，普通水就會變成磁化過的 水。磁化過的水有種種神奇的效能，原來締合鏈狀的大分子團，斷裂成單個小 分子團，水分子偶極距發生偏轉。水中溶解鹽類的正負離子(垢分子)被單個 水分子包圍，使水中的鈣、鎂等結垢物的針狀結晶改變?yōu)榱罱Y(jié)晶體，相互粘 附與聚積特性受到了破壞，從而在受熱面或管道壁上不結硬垢，粒狀結晶體則 隨排污孔排出，同時由于水分子偶極距增大，使其與鹽類正負離子吸引力增大， 使受熱爐壁、管壁上原有的舊垢逐淅開裂、疏松、自行脫落。
檢測表明：經過磁化的水的物理化學屬性都產生了變化：水的電導率提高 2%;PH提高0.4-1.0;表面張力下降1%-2%;對固體物質的侵潤角增大，侵潤能 力增強，蒸發速度提高;對一些鹽類的溶解度提高20%-70%;蒸發滲透壓提高 1.34倍;溶氧量增加3-6Mg/L,改變了水中微生物、生物的生長環境。同樣原來 的大分子團水變成為由5-6個水分子組成的小分子團水，增加了水的活性及含 氧量。同時調節水的PH值，使水呈弱堿性，飲用后能自動調節人體的酸堿平衡。
然而，現有的提供磁化水的處理器，其結構設計單一、陳舊，通常的設計 是采用將水直接通過磁鐵磁化的方式，只有兩端有小磁場，并且磁場呈環狀， 沒有充分利用磁鐵磁力線作用力的方式。由于這種結構磁場設計不合理，使得 磁場中心強度特別低，磁力線方向不對，處理水時防垢、除垢、殺菌、滅藻質 量差，處理效果不穩定，對水的分子結構沒有多少改變，產品可靠性和實用性 不強;而且采用的磁鐵質量差也導致水磁化效果不穩定，磁化水器使用壽命短， 效果不明顯。
為了改善上述缺陷，直飲水領域發明了一種直飲水用高磁水處理激活器， 其專利號是ZL201320775397.2，該直飲水用高磁水處理激活器由不銹鋼外管、 不銹鋼內管、端蓋、管壁屏蔽層、磁阻間屏蔽層和高能磁阻構成。這種直飲水 用高磁水處理激活器雖然防垢、除垢、殺菌、滅藻效果明顯，使用壽命長，但 由于其高能磁阻為瓦形結構，從而磁力感應線不垂直接觸面更窄，造成磁場的 浪費;另外，由于其不銹鋼內管為直管，從而不能夠使磁場得到最大化的利用， 進一步造成磁場的浪費。而且，不銹鋼內管兩端伸出端蓋外，從而造成了材料 成本的浪費。再者，而且不銹鋼內管兩端均采用外牙螺紋接頭，從而只能與直 飲水用管制內牙相接，對于直飲水用管制外牙則帶來了連接的不方便。
實用新型內容
本實用新型的目的是提供一種直飲水處理用高磁化能量除垢器，能使磁場 得到最大化利用，避免造成磁場的浪費，且能使得防垢、除垢、殺菌、滅藻效 果更加明顯，還可以減少材料成本，而且方便連接。
為實現上述目的，本實用新型提供一種直飲水處理用高磁化能量除垢器， 包括不銹鋼外管、不銹鋼內管、屏蔽層、多個磁極組、兩個端蓋和兩個螺紋接 頭;所述不銹鋼內管套設于不銹鋼外管內;所述屏蔽層設于不銹鋼外管的內壁 和不銹鋼內管之間;所述的多個磁極組并列間隔排列在屏蔽層內壁和不銹鋼內 管的外壁之間,各磁極組由兩塊構成磁對極的磁鐵構成;所述的兩個端蓋密封固 定在不銹鋼外管的兩端;所述的兩個螺紋接頭對應位于不銹鋼外管的兩端，所 述不銹鋼內管的兩個端部位于兩個端蓋之間，所述不銹鋼內管的兩個端部是寬 部，所述不銹鋼內管的兩個端部之間是外徑壓扁的扁平窄部，各磁鐵呈方條形 狀且與扁平窄部的平面緊貼，所述的兩個螺紋接頭分別是內牙接頭和外牙接頭， 所述的內牙接頭和外牙接頭均分別貫穿相應的端蓋并伸入不銹鋼內管的相應端 部?jī)?nèi)并且與不銹鋼內管密封固定連接，所述的內牙接頭和外牙接頭還分別與相 應的端蓋密封固定連接。
作為本實用新型的進一步改進，所述內牙接頭朝向不銹鋼內管延伸形成第 一結合部，所述第一結合部的外徑小于內牙接頭的外徑，所述外牙接頭朝向不 銹鋼內管延伸形成第二結合部，所述第二結合部的外徑小于外牙接頭的外徑， 所述第一結合部和第二結合部分別對應伸入不銹鋼內管的相應端部?jī)?nèi)。
作為本實用新型的更進一步改進，所述屏蔽層的內壁和不銹鋼內管的外壁 之間還設有多個磁間隔和兩個墊片，各磁極組分布在相鄰的兩個磁間隔之間， 各墊片位于端蓋和接近端蓋的磁間隔之間，所述的內牙接頭和外牙接頭上分別 套裝有一所述墊片。
作為本實用新型的更進一步改進，所述的不銹鋼外管、不銹鋼內管、端蓋、 內牙接頭和外牙接頭均采用316不銹鋼材質，所述的屏蔽層、多個磁間隔和兩 個墊片均采用純鐵材質。
作為本實用新型的更進一步改進，所述內牙接頭、外牙接頭通過無縫焊接 密封處理固定在端蓋上，所述端蓋四周通過無縫焊接密封處理固定在不銹鋼外 管上。
作為本實用新型的更進一步改進，所述磁鐵為高性能磁鐵NdFeB/N54。
作為本實用新型的更進一步改進，各磁極組的平面為N-S磁對極，所述的 多個磁極組采用NS-NS-NS級并連，形成垂直穿過不銹鋼內管的并排平行的磁感 線。
作為本實用新型的更進一步改進，所述不銹鋼內管的兩個端部是圓錐形的 寬部。
作為本實用新型的更進一步改進，所述不銹鋼內管兩個端部的口徑均為 8mm、10mm、12mm、14mm、16mm或18mm。
作為本實用新型的更進一步改進，所述不銹鋼外管為方鉅管，所述端蓋為 方形蓋。
與現有技術相比，本實用新型的直飲水處理用高磁化能量除垢器具有如下 優點：
(1)由于不銹鋼內管的兩個端部是寬部，兩個端部之間是外徑壓扁的扁平 窄部，從而可以縮小不銹鋼內管外徑上兩個磁鐵形成的磁感線距離并且兩個磁 鐵形成的磁感線對不銹鋼內管的中間部分形成平行切割，使得磁場得到最大化 利用，避免造成磁場的浪費，而且提高了對不銹鋼內管內的水的磁化強度，使 得防垢、除垢、殺菌、滅藻效果非常好。
(2)由于各磁鐵呈方條形狀并且緊貼不銹鋼內管外徑的平面，在與現有技 術中的瓦形磁鐵表面積相等的情況下，方條形的磁鐵磁力感應線垂直面更廣且 兩個磁鐵的磁感線更近，從而增加了不銹鋼內管內的水與磁力感應線的接觸面 積，進一步使磁場得到最大化利用，避免造成磁場的浪費，而且使得不銹鋼內 管內的水達到充分磁化的效果，使得防垢、除垢、殺菌、滅藻效果更加明顯。
(3)不銹鋼內管位于兩個端蓋之間，且不銹鋼內管的一端與內牙接頭密封 固定連接，不銹鋼內管的另一端與外牙接頭密封固定連接，從而不僅方便連接， 還可以縮短不銹鋼內管的長度，而且還節省了卡扳手位，減少了材料成本，并 且密封固定連接的方式還可以避免漏磁，增強磁場的有效利用率。
(4)屏蔽層可以屏蔽掉貼近不銹鋼內管外壁的兩個磁鐵的另外兩極磁場， 使得不銹鋼外管的外面沒有磁場，從而使得不銹鋼內管內壁上的兩極磁場增加， 避免了磁場浪費且使得不銹鋼內管內的磁場的磁力得到最大化利用，而墊片和 磁間隔則可以屏蔽掉磁極組的各磁鐵的左右側的磁場，使得磁極組接觸不銹鋼 內管的兩極磁場(N/S極)增加，通過磁間隔、墊片和屏蔽層共同配合可使得磁 極組的周?chē)忾]，從而可以達到隔離和屏蔽磁極組左右兩端和上下兩側磁鐵的 磁場，增加了不銹鋼內管的內部磁場高斯強度，確保不會有漏磁現象，增強磁 場的有效利用率。
(5)磁鐵采用NdFeB/N54，從而能夠產生超高強度的磁場，其磁場強度是 普通磁鐵的幾十倍，表磁達5500高斯以上，結合感應線垂直面更廣的方條形狀 的磁鐵和先進的磁能集聚技術(通過屏蔽層使磁鐵一面的磁場集聚到另外一面 上)，使得磁化能力達到7500高斯，能量活性比同類產品提高50%，從而防垢、 除垢、殺菌、滅藻效果非常好。
(6)多個磁極組采用NS-NS-NS級并連，形成垂直穿過不銹鋼內管的切割 平行磁感線，無論水流向如何，都能垂直切割磁感線，從而有利于水的磁化， 提高防垢、除垢、殺菌、滅藻效果。
(7)不銹鋼內管、不銹鋼外管、端蓋、內牙接頭和外牙接頭均采用316不 銹鋼材質，從而耐腐蝕性和耐高溫性好，使用壽命長，且屏蔽效果好;屏蔽層、 磁間隔和墊片均采用純鐵材質，不僅成本低，而且屏蔽效果好。
通過以下的描述并結合附圖，本實用新型將變得更加清晰，這些附圖用于 解釋本實用新型的實施例。
