申請日2015.09.02

　　公開(公告)日2016.01.20

　　IPC分類號C02F9/02

　　摘要

　　一種雙罐式油墨廢水處理器，包括風機、混合罐、分離罐、輸液泵、排水泵、連接管，其特點是，混合罐的上端設有進氣口和油墨廢水進口，進氣口與風機相接，混合罐的底端通過連接管與分離罐相連，輸液泵安裝在連接管上，連接管的一端通過閘閥與分離罐中的導流筒聯通，導流筒的底端設置在分離罐底部，導流筒的頂端開口，并設在分離罐內腔上部;分離罐的頂端開有排氣孔，分離罐上部側面開有排油口，分離罐底部裝有排水管，排水管上安裝排水泵。本實用新型的雙罐式油墨廢水處理器，全部采用物理法，通過對廢水曝氣混合、利用比重的不同實現油水自然分離，其具有運行成本低、結構簡單、使用方便的特點。

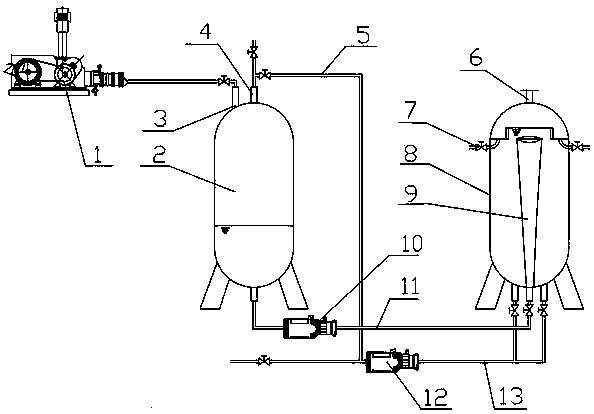

　　摘要附圖



　　權利要求書

　　1.一種雙罐式油墨廢水處理器，包括風機(1)、混合罐(2)、分離罐(8)、輸液泵(10)、排水泵(12)、連接管(11)，其特征在于：混合罐(2)的上端設有進氣口(3)和油墨廢水進口(4)，進氣口(3)與風機(1)相接，混合罐(2)的底端通過連接管(11)與分離罐(8)相連，輸液泵(10)安裝在連接管(11)上，連接管(11)的一端通過閘閥與分離罐(8)中的導流筒(9)聯通，導流筒(9)的底端設置在分離罐(8)底部，導流筒(9)的頂端開口，并設在分離罐(8)內腔上部;分離罐(8)的頂端開有排氣孔(6)，分離罐(8)上部側面開有排油口(7)，分離罐(8)底部裝有排水管(13)，排水管(13)上安裝排水泵(12)。

　　2.根據權利要求1所述的雙罐式油墨廢水處理器，其特征在于：排水泵(12)的出口分成兩支路，一條經回流管(5)接入到混合罐(2)的油墨廢水進口(4)，另一條為凈化水排出管。

　　說明書

　　雙罐式油墨廢水處理器

　　技術領域

　　本實用新型涉及一種雙罐式油墨廢水處理器。

　　背景技術

　　現有的油墨廢廢水處理工藝繁瑣、處理設備結構復雜，處理成本很高，且不能達到滿意的效果。

　　發明內容

　　本實用新型的目的就是提供一種運行成本低、結構簡單、使用方便的雙罐式油墨廢水處理器。

　　本實用新型的雙罐式油墨廢水處理器，包括風機、混合罐、分離罐、輸液泵、排水泵、連接管，其特點是，混合罐的上端設有進氣口和油墨廢水進口，進氣口與風機相接，混合罐的底端通過連接管與分離罐相連，輸液泵安裝在連接管上，連接管的一端通過閘閥與分離罐中的導流筒聯通，導流筒的底端設置在分離罐底部，導流筒的頂端開口，并設在分離罐內腔上部;分離罐的頂端開有排氣孔，分離罐上部側面開有排油口，分離罐底部裝有排水管，排水管上安裝排水泵，排水泵的出口分成兩支路，一條經回流管接入到混合罐的油墨廢水進口，另一條為凈化水排出管。

　　本實用新型的雙罐式油墨廢水處理器的工作過程是，油墨廢水從油墨廢水進口進入混合罐中，并開啟風機對廢水進行曝氣混合，保持混合罐中液位在罐中1/3,液位由輸液泵控制，輸液泵將經曝氣混合的廢水送入分離罐中的導流筒，廢水經導流筒的上端開口進入到分離罐中。廢水中的油墨因比重較輕，飄浮在液位上方，并從分離罐側面的排油口進入導油管排出。凈化后的廢水從分離罐底部的排水管、排水泵排出，部分回流至混合罐中，部分回用。

　　本實用新型的雙罐式油墨廢水處理器，全部采用物理法，通過對廢水曝氣混合、利用比重的不同實現油水自然分離，其具有運行成本低、結構簡單、使用方便的特點
