申請日2015.09.02

　　公開(公告)日2016.02.10

　　IPC分類號C02F1/66

　　摘要

　　本實用新型公開了一種工業廢水pH調節裝置，包括中和反應罐及廢水回流裝置;所述中和反應罐罐體上設有進水管、出水管以及加藥管，所述加藥管包括成套設置的加酸管和加堿管;所述中和反應罐由一排串聯多個隔室組成，其中，在首個隔室上設置所述進水管及加藥管，末個隔室上設置所述出水管，在首個隔室與末個隔室之間的至少一個隔室上也設置所述加藥管;所述首個隔室、末個隔室、以及兩者之間設有所述加藥管的隔室內分別安裝有pH在線儀;所述廢水回流裝置包括從末個隔室通向首個隔室的廢水回流管。本實用新型廢水出水pH波動小，pH真實穩定易于達標控制，可實現精確控制調節廢水pH。

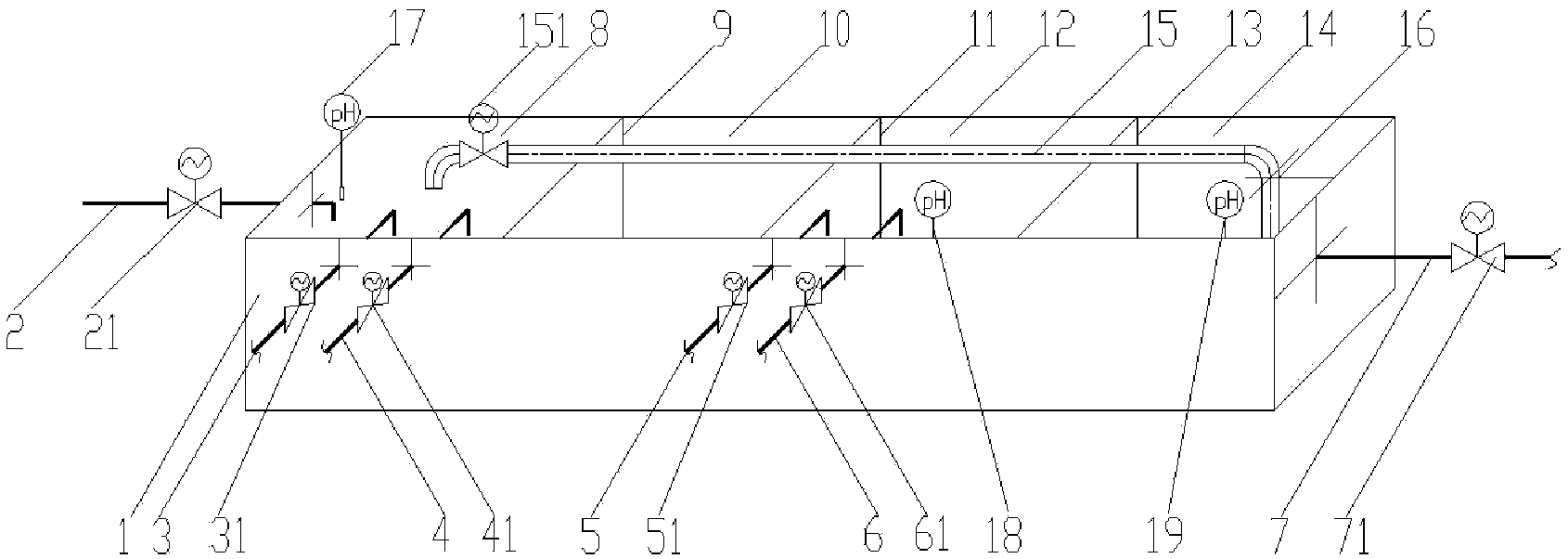

　　摘要附圖



　　權利要求書

　　1.一種工業廢水pH調節裝置，其特征在于，包括中和反應罐及廢水回流裝置;

　　所述中和反應罐罐體上設有進水管、出水管以及加藥管，所述加藥管包括成套設置的加酸管和加堿管;

　　所述中和反應罐由一排串聯多個隔室組成，其中，在首個隔室上設置所述進水管及加藥管，末個隔室上設置所述出水管，在首個隔室與末個隔室之間的至少一個隔室上也設置所述加藥管;

　　所述首個隔室、末個隔室、以及兩者之間設有所述加藥管的隔室內分別安裝有pH在線儀;

　　所述廢水回流裝置包括從末個隔室通向首個隔室的廢水回流管。

　　2.根據權利要求1所述的一種工業廢水pH調節裝置，其特征在于，所述中和反應罐由第一至第四一排串聯四個隔室組成，所述第一隔室上設置所述進水管及第一套加藥管，所述第四隔室上設置所述出水管，所述第三隔室上設置第二套加藥管;

　　所述第一隔室、第三隔室以及第四隔室內分別安裝有第一至第三pH在線儀;

　　所述廢水回流裝置包括從第四隔室通向第一隔室的廢水回流管。

　　3.根據權利要求2所述的一種工業廢水pH調節裝置，其特征在于，所述第一至第四4個隔室由位于所述中和反應罐內部的第一至第三隔板分隔而成，其中，所述第一隔板和第三隔板側下部開孔，所述第二隔板側上部開孔。

　　4.根據權利要求3所述的一種工業廢水pH調節裝置，其特征在于，所述第一pH在線儀靠近所述進水管入口處;所述第二pH在線儀靠近所述第二隔板的開孔處;所述第三pH在線儀靠近所述出水管的出口處。

　　5.根據權利要求1所述的一種工業廢水pH調節裝置，其特征在于，所述廢水回流管上安裝有電動調節閥門。

　　6.根據權利要求1所述的一種工業廢水pH調節裝置，其特征在于，所述廢水回流裝置還包括安裝在末個隔室內與所述廢水回流管連接的廢水提升裝置。

　　7.根據權利要求6所述的一種工業廢水pH調節裝置，其特征在于，所述廢水提升裝置包括空氣管、廢水提升管，所述廢水提升管下端為喇叭口，上端為彎頭連接管，所述空氣管穿過喇叭口進入廢水提升管內，所述彎頭連接管與所述廢水回流管連接。

　　8.根據權利要求1所述的一種工業廢水pH調節裝置，其特征在于，還包括布置在每個隔室中的穿孔曝氣裝置。

　　9.根據權利要求8所述的一種工業廢水pH調節裝置，其特征在于，所述穿孔曝氣裝置包括空氣立管、分配管及穿孔管;

　　所述空氣立管一端與所述分配管連接，一端與鼓風機連接;

　　所述分配管兩側設置多個與之連通的穿孔管;

　　所述穿孔管在其下部45度角度處交替開孔，且所述穿孔管管中心距所述隔室底面的距離為200～300毫米。

　　10.根據權利要求1-9任一項所述的一種工業廢水pH調節裝置，其特征在于，還包括與所述pH在線儀連接的PLC控制器，與所述加藥管連接的加藥控制裝置，所述PLC控制器連接并控制所述加藥控制裝置。

　　說明書

　　一種工業廢水pH調節裝置

　　技術領域

　　本實用新型涉及一種工業廢水pH調節裝置。

　　背景技術

　　酸(堿)性廢水是一種常見的工業廢水。金屬表面處理的電鍍生產線、制革工業的鞣制生產線、有色金屬冶煉生產線、以及冷軋鋼廠生產線常有酸性廢水排放;造紙廠、印染廠生產線常有堿性廢水排放。酸(堿)性廢水未經處理直接排放或雖然經過處理但未達到國家規定的排放標準向環境排放，將會對人類環境造成嚴重污染和破壞。

　　目前酸(堿)性廢水處理技術包括酸堿性廢水相互中和法、投藥中和法等。這兩種方法的共同點是通過酸性物質和堿性物質在中和池中發生中和反應，所需要的設施包括中和反應池、機械攪拌器、加藥裝置(包括變頻泵)、PLC控制裝置、設置在中和反應池末端的pH在線儀;依據pH檢測反饋值，通過PLC控制調節加藥泵的藥劑投加量。

　　從結構形式看，上述方法的中和池反應器屬于推流式反應器。由于酸堿中和反應需要反應時間，以及廢水在推流式反應器中有一定的停留時間，因此pH在線儀的檢測值具有一定的滯后性，因此上述方法中和反應調節后的廢水pH經常發生波動，甚至超出所要求的pH范圍。而且，電鍍行業、制革行業廢水處理需要較精確調節廢水pH，比如電鍍行業重金屬離子去除需要通過調節廢水pH生成金屬氫氧化物沉淀而去除，如果廢水pH超過了金屬氫氧化物沉淀去除所要求的pH，一方面造成藥劑浪費，同時還可能導致重金屬離子出水不達標。

　　因此，如何能創設一種pH檢測準確可靠，廢水出水pH波動小的，pH 真實穩定易于達標控制的新的工業廢水pH調節裝置，成為當前業界極需改進的目標。

　　實用新型內容

　　本實用新型的目的是提供一種工業廢水pH調節裝置，使其廢水出水pH 波動小，pH真實穩定易于達標控制，從而克服現有的pH檢測常有滯后缺陷，廢水出水pH經常波動、不易達標的不足。

　　為實現上述目的，本實用新型采用如下技術方案：

　　一種工業廢水pH調節裝置，包括中和反應罐及廢水回流裝置;所述中和反應罐罐體上設有進水管、出水管以及加藥管，所述加藥管包括成套設置的加酸管和加堿管;所述中和反應罐由一排串聯多個隔室組成，其中，在首個隔室上設置所述進水管及加藥管，末個隔室上設置所述出水管，在首個隔室與末個隔室之間的至少一個隔室上也設置所述加藥管;所述首個隔室、末個隔室、以及兩者之間設有所述加藥管的隔室內分別安裝有pH在線儀;所述廢水回流裝置包括從末個隔室通向首個隔室的廢水回流管。

　　作為本實用新型進一步地改進，所述中和反應罐由第一至第四一排串聯四個隔室組成，所述第一隔室上設置所述進水管及第一套加藥管，所述第四隔室上設置所述出水管，所述第三隔室上設置第二套加藥管;所述第一隔室、第三隔室以及第四隔室內分別安裝有第一至第三pH在線儀;所述廢水回流裝置包括從第四隔室通向第一隔室的廢水回流管。

　　所述第一至第四4個隔室由位于所述中和反應罐內部的第一至第三隔板分隔而成，其中，所述第一隔板和第三隔板側下部開孔，所述第二隔板側上部開孔。

　　所述第一pH在線儀靠近所述進水管入口處;所述第二pH在線儀靠近所述第二隔板的開孔處;所述第三pH在線儀靠近所述出水管的出口處。

　　所述廢水回流管上安裝有電動調節閥門。

　　所述廢水回流裝置還包括安裝在末個隔室內與所述廢水回流管連接的廢水提升裝置。

　　所述廢水提升裝置包括空氣管、廢水提升管，所述廢水提升管下端為喇叭口，上端為彎頭連接管，所述空氣管穿過喇叭口進入廢水提升管內，所述彎頭連接管與所述廢水回流管連接。

　　還包括布置在每個隔室中的穿孔曝氣裝置。

　　所述穿孔曝氣裝置包括空氣立管、分配管及穿孔管;所述空氣立管一端與所述分配管連接，一端與鼓風機連接;所述分配管兩側設置多個與之連通的穿孔管;所述穿孔管在其下部45度角度處交替開孔，且所述穿孔管管中心距所述隔室底面的距離為200～300毫米。

　　還包括與所述pH在線儀連接的PLC控制器，與所述加藥管連接的加藥控制裝置，所述PLC控制器連接并控制所述加藥控制裝置。

　　由于采用上述技術方案，本實用新型至少具有以下優點：

　　(1)通過隔板(墻)將廢水中和罐罐體分割為多個反應室，并設置至少兩處加藥管，以及多個pH在線儀，實現廢水實時pH值的準確監控。

　　(2)通過設置廢水回流裝置，使整個反應罐體的反應混合更充分，有效克服了中和反應和pH在線監測的滯后性不足，pH在線儀的數據結果波動小，出水pH更穩定，出水pH調節更可靠。

　　(3)利用PLC控制實現反饋調節，確保精確調節控制廢水出水pH，確保處理后的水質參數達標，同時減少藥劑浪費。
