申請日2015.09.02
公開(公告)日2016.02.03
IPC分類號B01D29/05; B01D29/56; B01D29/64
摘要
一種手動清掃的污水處理器，包括圓筒外殼、蓋板、螺桿、螺母轉盤、毛刷;蓋板安裝在圓筒外殼的上端開口處，圓筒外殼的上端一側開有進水口，其下端的另一側開有出水口，圓筒外殼的內部橫向安裝有第一過濾網，把圓筒外殼分隔成二個空腔;第一過濾網的中部設置有固定板，固定板中央豎直安裝有向上穿過蓋板的螺桿，螺桿上套接有螺母轉盤，螺母轉盤的上端面對稱固定有一對平行的連接桿，該連接桿的上端與手柄剛性連接，螺母轉盤的外側壁以及下端面陣列安裝有毛刷。進水口和出水口的內部均安裝有第二過濾網。本實用新型有益效果是：結構簡單，內置污垢清理裝置，在正常過濾的同時可以對其內壁進行清掃，操作簡單，維修方便。

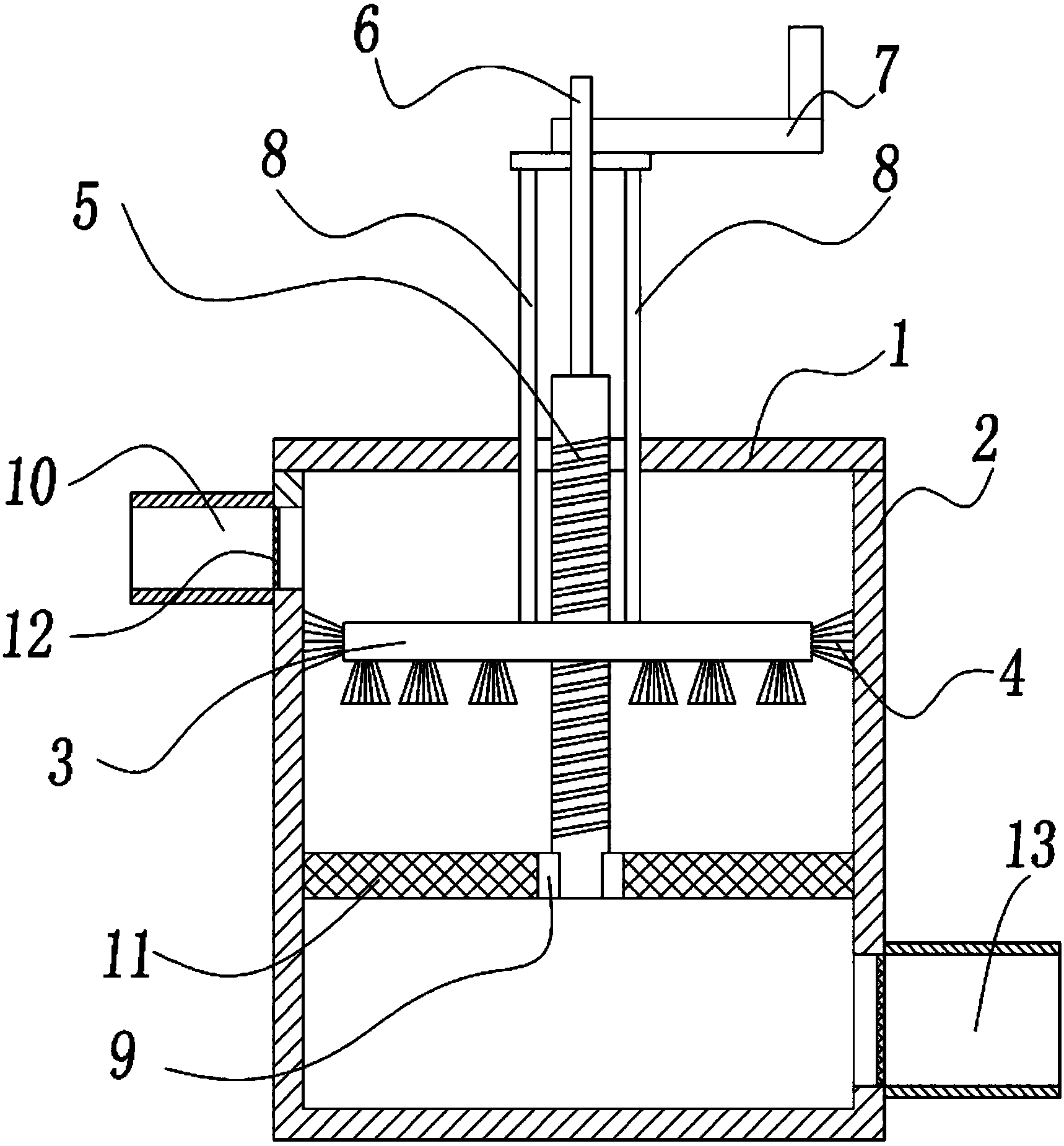

摘要附圖
權利要求書
1.一種手動清掃的污水處理器，包括圓筒外殼、蓋板、螺桿、螺母轉盤、毛刷;
所述的蓋板安裝在圓筒外殼的上端開口處，所述的圓筒外殼的上端一側開有進水口，其下端的另一側開有出水口，所述的圓筒外殼的內部橫向安裝有第一過濾網，把圓筒外殼分隔成二個空腔;
所述的第一過濾網的中部設置有固定板，所述固定板中央豎直安裝有向上穿過蓋板的螺桿，所述的螺桿上套接有螺母轉盤，螺母轉盤中央的內螺紋和螺桿的外螺紋適配，螺母轉盤能在螺桿上自由旋轉;螺母轉盤的上端面對稱固定有一對平行的連接桿，該連接桿的上端與手柄剛性連接，所述螺母轉盤的外側壁以及下端面陣列安裝有清潔刷。
2.根據權利要求1所述的一種手動清掃的污水處理器，其特征在于：所述進水口和出水口的內部均安裝有第二過濾網。
3.根據權利要求1所述的一種手動清掃的污水處理器，其特征在于：所述螺桿的上端設置有穿過手柄的導桿，可以在手柄的孔洞中上下滑動。
說明書
一種手動清掃的污水處理器
技術領域
本實用新型屬于環保設備領域，特別是涉及一種手動清掃的污水處理器。
背景技術
在人們的日常生活中，水對保障人們的生活和生命都起到很重要的作用，人們必須節約用水，循環用水，因此污水處理被廣泛應用于各個領域，污水處理器在長時間使用后，會在筒壁上粘結有污垢，不利于污水的處理。
現有的污水處理器多是結構復雜的結構，其內部的污垢很難清理，往往需要將整個污水處理器拆開來后才能清理，影響了了污水的處理效率。
發明內容
為了克服現有技術的缺陷，本實用新型提供一種手動清掃的污水處理器。
本實用新型采用的技術方案是：一種手動轉動清潔的污水處理器，包括圓筒外殼、蓋板、螺桿、螺母轉盤、毛刷;
所述的蓋板安裝在圓筒外殼的上端開口處，所述的圓筒外殼的上端一側開有進水口，其下端的另一側開有出水口，所述的圓筒外殼的內部橫向安裝有第一過濾網，把圓筒外殼分隔成二個空腔;
所述的第一過濾網的中部設置有固定板，所述固定板中央豎直安裝有向上穿過蓋板的螺桿，所述的螺桿上套接有螺母轉盤，螺母轉盤中央的內螺紋和螺桿的外螺紋適配，螺母轉盤能在螺桿上自由旋轉;螺母轉盤的上端面對稱固定有一對平行的連接桿，該連接桿的上端與手柄剛性連接，所述螺母轉盤的外側壁以及下端面陣列安裝有毛刷。
作為優化方案，所述進水口和出水口的內部均安裝有第二過濾網。
作為優化方案，所述螺桿的上端設置有穿過手柄的導桿，可以在手柄的孔洞中上下滑動，使螺桿在使用中不致于產生晃動。
本實用新型的有益效果是：結構簡單，內置污垢清理裝置，在正常過濾的同時可以對其內壁進行清掃，操作簡單，維修方便。
