申請日2015.09.02

　　公開(公告)日2016.03.09

　　IPC分類號C02F1/42; C02F1/62; C02F103/16; C02F101/22

　　摘要

　　本實用新型公開了一種電鍍含鉻廢水在線回收裝置，包括過濾器和處理容器，過濾器的底部通過廢液進入管與提升泵相連接，過濾器的底部與處理容器的底部通過導通管相連通，處理容器的中部設有吸附鉻離子的酚基球狀樹脂基團填料，還設有飽和樹脂基團逆洗容器，在飽和樹脂基團逆洗容器的頂部設有稀氫氧化鈉溶液噴嘴，在飽和樹脂基團逆洗容器的底部設有鉻酸鈉收集管，在過濾器內自廢液進入管向?qū)�通管依次設有第一分水球、第一清洗噴淋嘴、第二分水球、第二清洗噴淋嘴和蜂窩活性碳。本實用新型的結構簡單、使用穩定性好，其不需要添加任何藥品，故而大大減少了二次污染，提高了處理效率，降低了處理成本，適用性好，實用性強。

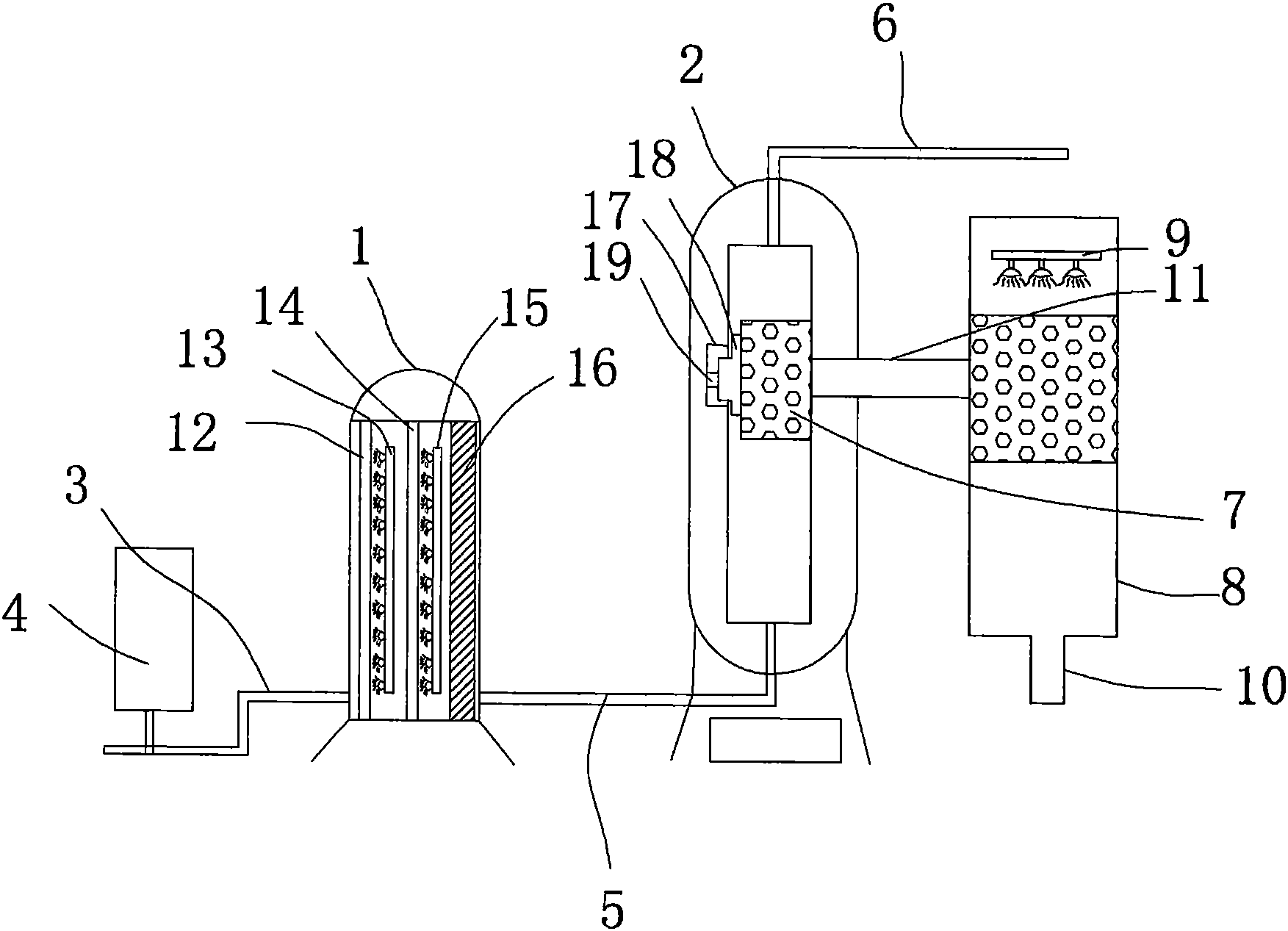

　　摘要附圖



　　權利要求書

　　1.一種電鍍含鉻廢水在線回收裝置，包括過濾器和處理容器，所述過濾器的底部通過廢液進入管與提升泵相連接，所述過濾器的底部與所述處理容器的底部通過導通管相連通，在所述處理容器的頂部設有純凈水排出管，其特征在于：所述處理容器的中部設有吸附鉻離子的酚基球狀樹脂基團填料，還設有飽和樹脂基團逆洗容器，在所述飽和樹脂基團逆洗容器的頂部設有稀氫氧化鈉溶液噴嘴，在所述飽和樹脂基團逆洗容器的底部設有鉻酸鈉收集管，所述飽和樹脂基團逆洗容器的中部與所述處理容器的中部通過循環控制管相連通，在所述過濾器內自廢液進入管向?qū)�通管依次設有第一分水球、第一清洗噴淋嘴、第二分水球、第二清洗噴淋嘴和蜂窩活性碳。

　　2.根據權利要求1所述的電鍍含鉻廢水在線回收裝置，其特征在于：在所述處理容器的內壁上設有調節凹腔，在所述調節凹腔內設有調節板，在所述調節板與所述調節凹腔之間設有調節伸縮桿，所述酚基球狀樹脂基團填料抵壓在所述調節板上。

　　3.根據權利要求2所述的電鍍含鉻廢水在線回收裝置，其特征在于：所述稀氫氧化鈉溶液噴嘴內為4-8%稀氫氧化鈉溶液。

　　說明書

　　電鍍含鉻廢水在線回收裝置

　　技術領域

　　本實用新型屬于含鉻廢水處理設備技術領域，具體涉及一種電鍍含鉻廢水在線回收裝置。

　　背景技術

　　含鉻廢水排放后集中處理，在流程中需添加還原劑、酸、堿調節到合適的pH值，再加入絮凝劑將鋅重金屬絮凝沉降，含鉻污泥屬危廢需交由有資質的專業公司處理。水經生化處理后才可排放。其中調節pH值及還原劑至為關鍵，經常因pH計反應速率不同而反復加藥形成浪費也提高處理成本，更造成后續處理的難度，一定程度上會影響處理效率，甚至無法達標，適用性和實用性受到限制。

　　發明內容

　　為了解決上述技術問題，本實用新型是提供一種結構簡單、使用穩定性好且處理成本低的電鍍含鉻廢水在線回收裝置。

　　實現本實用新型目的的技術方案是一種電鍍含鉻廢水在線回收裝置，包括過濾器和處理容器，所述過濾器的底部通過廢液進入管與提升泵相連接，所述過濾器的底部與所述處理容器的底部通過導通管相連通，在所述處理容器的頂部設有純凈水排出管，所述處理容器的中部設有吸附鉻離子的酚基球狀樹脂基團填料，還設有飽和樹脂基團逆洗容器，在所述飽和樹脂基團逆洗容器的頂部設有稀氫氧化鈉溶液噴嘴，在所述飽和樹脂基團逆洗容器的底部設有鉻酸鈉收集管，所述飽和樹脂基團逆洗容器的中部與所述處理容器的中部通過循環控制管相連通，在所述過濾器內自廢液進入管向?qū)�通管依次設有第一分水球、第一清洗噴淋嘴、第二分水球、第二清洗噴淋嘴和蜂窩活性碳。酚基球狀樹脂基團是一種聚苯乙烯架構的強堿性陽離子交換樹脂。它具有優越的化學性能的特殊銨官能基，并且由于其天然的無裂紋特性而具有優異的操作性能，交換容量大，交換速度快，使用壽命長。

　　在所述處理容器的內壁上設有調節凹腔，在所述調節凹腔內設有調節板，在所述調節板與所述調節凹腔之間設有調節伸縮桿，所述酚基球狀樹脂基團填料抵壓在所述調節板上。

　　所述稀氫氧化鈉溶液噴嘴內為4-8%稀氫氧化鈉溶液。樹脂基團吸附飽和后以4-8%稀氫氧化鈉逆洗將鉻洗出得到純凈的鉻酸鈉溶液，再經脫鈉樹脂還原為鉻酸可回到鍍槽使用，既可節約成本又減少處置費用，水資源可持續循環利用。

　　本實用新型具有積極的效果：本實用新型的結構簡單、使用穩定性好，其通過含鉻廢水通過樹脂基團時強有力的螯合作用會將鉻離子交換電位而吸附于樹脂，達到將重金屬分離的目的，水再經過陰離子樹脂將水中三價鉻去除，使總鉻達到回用標準，其不需要添加任何藥品，故而大大減少了二次污染，提高了處理效率，降低了處理成本，適用性好，實用性強。
