申請日2015.09.02

　　公開(公告)日2016.02.24

　　IPC分類號C02F9/02

　　摘要

　　一種高強度聚焦超聲治療腫瘤用的水處理設備，包括管路系統和與管路系統耦合的監控系統，所述的管路系統包括水路單元、氣路單元，以及用于脫氣并實現水路單元與氣路單元耦合的脫氣裝置，所述的水路單元內設有用于穩定水壓的水壓穩壓裝置，所述的氣路單元內設有用于穩定氣壓的氣壓穩壓裝置。通過水壓穩壓裝置和氣壓穩壓裝置穩定管路系統中水壓與氣壓之間的壓力差，脫氣效率高，脫氣及潔凈處理效果好。

　　摘要附圖



　　權利要求書

　　1.一種高強度聚焦超聲治療腫瘤用的水處理設備，包括管路系統和與管路系統耦合的監控系統，其特征在于：所述的管路系統包括水路單元(1)、氣路單元(2)，以及用于脫氣并實現水路單元(1)與氣路單元(2)耦合的脫氣裝置(4)，所述的水路單元(1)內設有用于穩定水壓的水壓穩壓裝置(11)，所述的氣路單元(2)內設有用于穩定氣壓的氣壓穩壓裝置(21)。

　　2.根據權利要求1所述的高強度聚焦超聲治療腫瘤用的水處理設備，其特征在于：所述的水路單元(1)包括從進水口(R)依次連接的水壓穩壓裝置(11)、超濾凈水裝置(12)的前置過濾器(121)、超濾凈水裝置(12)的超濾凈水器 (122)、脫氣裝置(4)、加熱模塊(3W)、溫度傳感器(3Wc)和出水口(C);超濾凈水器(122)的過濾等級高于前置過濾器(121)的過濾等級。

　　3.根據權利要求2所述的高強度聚焦超聲治療腫瘤用的水處理設備，其特征在于：所述的水路單元(1)還包括連接在超濾凈水器(122)和脫氣裝置(4) 之間的入水閥(13)、比例電磁閥(3Sk)、流量傳感器(3Sc)、水壓表(3Sx) 和與水壓穩壓裝置(11)構成雙重保護的安全閥(14)。

　　4.根據權利要求1所述的高強度聚焦超聲治療腫瘤用的水處理設備，其特征在于：所述的脫氣裝置(4)包括與水路單元(1)聯通耦合的水腔(41)、與氣路單元(2)聯通耦合的空腔(42)以及密封地設置在所述的水腔(41)與空腔(42)之間的脫氣膜(43)。

　　5.根據權利要求1所述的高強度聚焦超聲治療腫瘤用的水處理設備，其特征在于：所述的氣路單元(2)包括從脫氣裝置(4)的抽氣口依次連接的氣壓穩壓裝置(21)和真空泵(22)，所述的氣壓穩壓裝置(21)采用既能穩壓又能暫存溢水的穩壓罐結構;所述的氣壓穩壓裝置(21)的底部(21d)依次與排溢閥(23)、止回閥(24)和廢水口(F)聯通，氣壓穩壓裝置(21)的上部(21s) 與真空泵(22)、壓力傳感器(3Qc)、壓力表(3Qx)和進氣閥(25)聯通。

　　6.根據權利要求3所述的高強度聚焦超聲治療腫瘤用的水處理設備，其特征在于：所述的監控系統包括監控單元(31)和執行單元(33)，執行單元(33) 與水路單元(1)耦合連接，執行單元(33)包括設置在水路單元(1)中的用于自動控制水溫的加熱模塊(3W)和溫度傳感器(3Wc)，調節水流量的比例電磁閥(3Sk)和流量傳感器(3Sc)，防止水壓超壓的水壓表(3Sx)和安全閥(14)。

　　7.根據權利要求1所述的高強度聚焦超聲治療腫瘤用的水處理設備，其特征在于：所述的監控系統包括監控單元(31)、人機對話單元(32)和執行單元 (33)，監控單元(31)分別與人機對話單元(32)和執行單元(33)進行信息交互，監控單元(31)通過數據通信模塊(312)與上位機連接，執行單元(33) 分別與水路單元(1)、氣路單元(2)耦合連接。

　　8.根據權利要求5所述的高強度聚焦超聲治療腫瘤用的水處理設備，其特征在于：所述的氣路單元(2)的氣壓穩壓裝置(21)與真空泵(22)之間的氣管路(20)采用能將真空泵(22)引向別處以隔離噪音的長度大于20m的長管路。

　　9.根據權利要求1-8任一所述的高強度聚焦超聲治療腫瘤用的水處理設備，其特征在于：所述的水路單元(1)為無循環水、無水泵的單向直流結構。

　　10.根據權利要求2所述的高強度聚焦超聲治療腫瘤用的水處理設備，其特征在于：在加熱模塊(3W)與出水口(C)之間還設有溫控開關(3Ws)，溫控開關(3Ws)的觸點串聯在加熱裝置(3W)的電源電路上，當溫度超過規定溫度值時，溫控開關(3Ws)切斷加熱裝置(3W)的電源。

　　說明書

　　高強度聚焦超聲治療腫瘤用的水處理設備

　　技術領域

　　本實用新型屬于醫用超聲波治療儀器，涉及一種高強度聚焦超聲治療腫瘤的醫療設備，特別是一種高強度聚焦超聲治療腫瘤用的水處理設備。

　　背景技術

　　高強度聚焦超聲波治療腫瘤的醫療設備主要利用聚焦于生物組織中的高強度超聲產生的熱效應，使焦域處的腫瘤組織瞬間凝固性壞死，對焦域以外的組織無顯著損傷，從而達到治療腫瘤的目的。與傳統手術相比，具有安全、快速、無創傷、不開刀等一系列優點。由于超聲波在空氣中傳播時其能量衰減很快，所以在高強度聚焦超聲波腫瘤治療主機工作時，一般需用脫氣水作為人體與超聲波發生器之間的耦合劑，避免超聲波在空氣中衰減。于是，要求用作耦合劑的脫氣水應當滿足嚴格的脫氣、溫度或潔凈要求，為此，需要一種水處理設備，用它將生活用的自來水，處理成為符合超聲治療腫瘤用的脫氣水。

　　然而，現有的脫氣水處理設備處理的脫氣水，在脫氣、水質凈化和水溫舒適三方面，都還不能達到理想的等級，從而影響療效，甚至有可能增加手術的副作用。例如，目前普遍采用的基于循環水脫氣原理的系統，由于其必須依靠水泵驅動水循環和水罐儲存脫氣水，因此必然會導致出現脫氣水的二次進氣和水溫難以控制的問題。又如，目前普遍采用的基于脫氣管脫氣原理的系統，由于其真空泵與脫氣外管(負壓腔)直接連接，從而會因負壓腔內的負壓不穩定和溢水排泄不暢而影響脫氣效率和脫氣水的質量。再如，由于進水口的水源和系統內的水泵所致，系統中的水容易存在水壓不穩、水流沖擊的問題，因而影響脫氣膜的脫氣效率、過濾器的過濾效率和脫氣水的脫氣與凈化質量，導致脫氣膜和過濾器的易損失效，而且只能適配的過濾器的最高過濾等級約為0.1um，不能適配如0.01um過濾等級的過濾器，所以脫氣水的凈化質量等級無法再提高。此外，由于現有的脫氣水處理設備的整體結構設計不合理，有的是欠缺必要的控制節點(如閥門、水泵等)和監測節點(如溫度傳感器、壓力傳感器等)，有的是控制節點和監測節點過多，占用空間大，還有的是控制節點和監測節點的布局欠合理，導致操作復雜，時間周期過長，或者缺少信號反饋，需要人工控制環節多，從而影響系統的自動控制、實時監測和便于人機對話的信息化水平，制約了其產品的實用性、經濟性和市場競爭力的提升。

　　發明內容

　　為了克服上述現有技術的缺陷，本實用新型的目的是提供一種結構簡單脫氣及潔凈處理效果好、占用空間小、安全可靠的高強度聚焦超聲治療腫瘤用的水處理設備。

　　一種高強度聚焦超聲治療腫瘤用的水處理設備，包括管路系統和與管路系統耦合的監控系統，所述的管路系統包括水路單元1、氣路單元2，以及用于脫氣并實現水路單元1與氣路單元2耦合的脫氣裝置4，所述的水路單元1內設有用于穩定水壓的水壓穩壓裝置11，所述的氣路單元2內設有用于穩定氣壓的氣壓穩壓裝置21。通過水壓穩壓裝置和氣壓穩壓裝置穩定管路系統中水壓與氣壓之間的壓力差，脫氣效率高，脫氣及潔凈處理效果好。

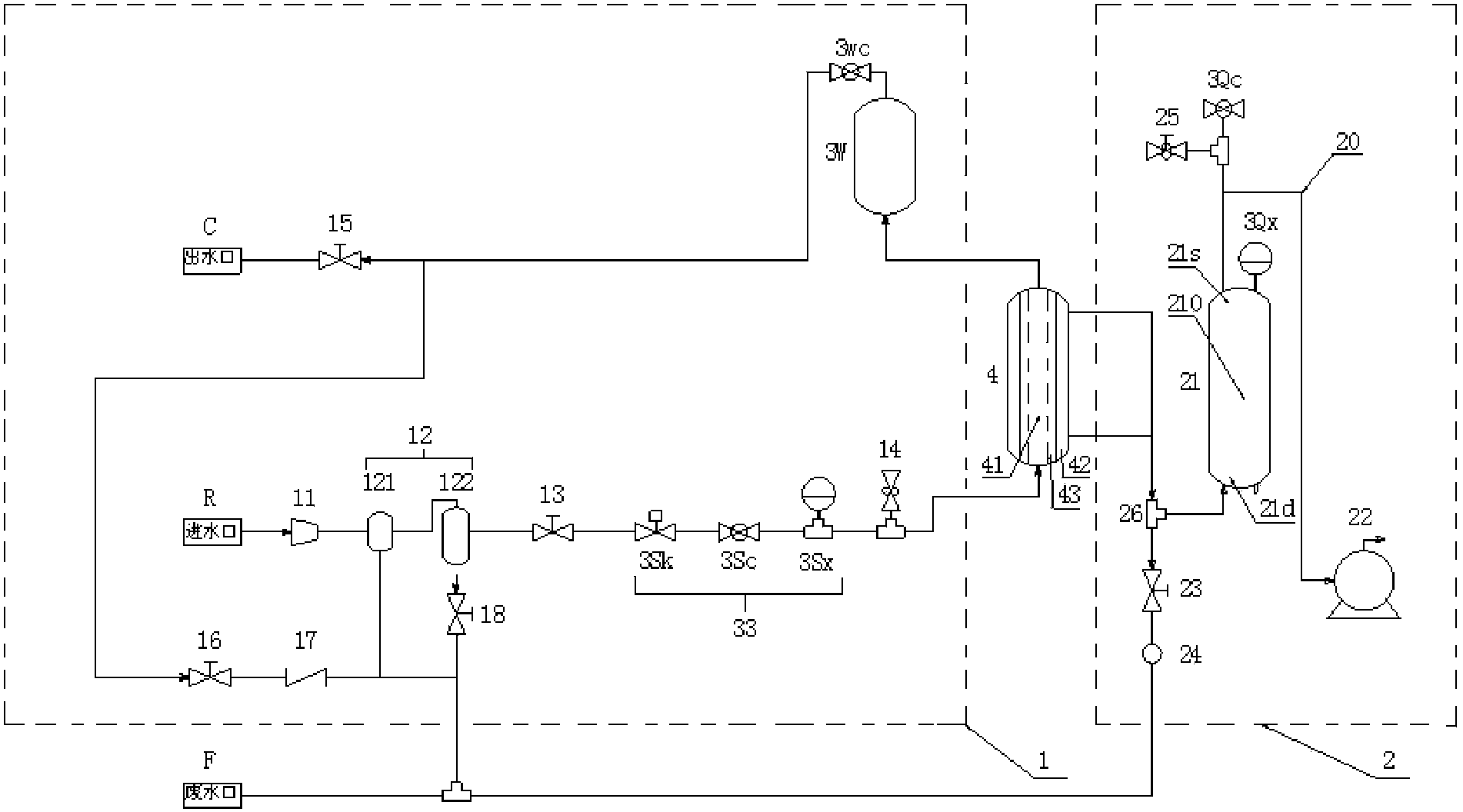

　　優選的，所述的水路單元1包括從進水口R依次連接的水壓穩壓裝置11、超濾凈水裝置12的前置過濾器121、超濾凈水裝置12的超濾凈水器122、脫氣裝置4、加熱模塊3W、溫度傳感器3Wc和出水口C;超濾凈水器122的過濾等級高于前置過濾器121的過濾等級。基于水壓穩壓裝置和氣壓穩壓裝置的設置可以采用雙過濾器進行水的潔凈處理，超濾凈水器122的過濾等級可以達到0.01um 等級。

　　優選的，所述的水路單元1還包括連接在超濾凈水器122和脫氣裝置4之間的入水閥13、比例電磁閥3Sk、流量傳感器3Sc、水壓表3Sx和與水壓穩壓裝置11構成雙重保護的安全閥14�？蓪�(shí)現水量的調節，以及通過安全閥14與水壓穩壓裝置11實現對脫氣裝置4的雙重保護。

　　優選的，所述的脫氣裝置4包括與水路單元1聯通耦合的水腔41、與氣路單元2聯通耦合的空腔42以及密封地設置在所述的水腔41與空腔42之間的脫氣膜43。

　　優選的，所述的氣路單元2包括從脫氣裝置4的抽氣口依次連接的氣壓穩壓裝置21和真空泵22，所述的氣壓穩壓裝置21采用既能穩壓又能暫存溢水的穩壓罐結構;所述的氣壓穩壓裝置21的底部21d依次與排溢閥23、止回閥24 和廢水口F聯通，氣壓穩壓裝置21的上部21s與真空泵22、壓力傳感器3Qc、壓力表3Qx和進氣閥25聯通。通過氣壓穩壓裝置21可有效控制真空泵22的使用間隔，易于保持氣壓的穩定。

　　優選的，所述的監控系統包括監控單元31和執行單元33，執行單元33與水路單元1耦合連接，執行單元33包括設置在水路單元1中的用于自動控制水溫的加熱模塊3W和溫度傳感器3Wc，調節水流量的比例電磁閥3Sk和流量傳感器3Sc，防止水壓超壓的水壓表3Sx和安全閥14。通過監控系統實現水溫的自動化控制、水流和水壓的自動化控制。

　　優選的，所述的監控系統包括監控單元31、人機對話單元32和執行單元 33，監控單元31分別與人機對話單元32和執行單元33進行信息交互，監控單元31通過數據通信模塊312與上位機連接，執行單元33分別與水路單元1、氣路單元2耦合連接。可與遠程上位機通信實現遠程控制，設有操作方面的人機對話單元。

　　優選的，所述的氣路單元2的氣壓穩壓裝置21與真空泵22之間的氣管路 20采用能將真空泵22引向別處以隔離噪音的長度大于20m的長管路。由于氣壓穩壓裝置21的設置使可以將真空泵22設置在遠離治療主機的位置，避免噪音的影響。

　　優選的，所述的水路單元1為無循環水、無水泵的單向直流結構。采用既無噪音又無擾壓的無泵擾結構的優點在于，簡化水路結構，易于實現水溫的精細化控制及有利于水溫響應的靈敏度的提高，同時可以使所述的水路單元1采用無二次進氣風險的無儲水罐結構。

　　優選的，在加熱模塊3W與出水口C之間還設有溫控開關3Ws，溫控開關3Ws 的觸點串聯在加熱裝置3W的電源電路上，當溫度超過規定溫度值時，溫控開關 3Ws切斷加熱裝置3W的電源。

　　本實用新型的有益效果是通過水壓穩壓裝置和氣壓穩壓裝置穩定管路系統中水壓與氣壓之間的壓力差，實現高效的脫氣效率和脫氣質量。通過含有人機對話單元的監控系統和設置在水路單元與氣路單元上的執行部件實現高效的自動化，水溫恒定和多點操控，而且無需循環脫氣水、無需采用水泵通過整個設備基于優化設計的運行流程的合理操作控制，不僅能有效提高脫氣水的脫氣質量、潔凈質量、水溫舒適度及流量合適度的等級，而且還能極大地方便設備的操作使用和提升與上位機通信、譯碼監測、多部件、遠距離聯動操作的效率和準確性，用戶可隨時通過人機界面查看該設備運行狀態和參數值，通過鍵組對設備進行相關操作，控制整個水處理設備運行流程。
