申請日2015.09.02

　　公開(公告)日2016.02.17

　　IPC分類號C02F3/02; C02F3/32

　　摘要

　　本實用新型提供一種點源污水處理裝置，包括一水箱，所述水箱設置在水中，可漂浮在水中，所述水箱內部設有曝氣裝置和生化填料，所述水箱上設有進水管和出水管。本實用新型結構簡單、成本低廉，不僅能處理污水中的COD、氨氮、磷等有機物質，并且通過設置過濾裝置來更有效地去除水質中的懸浮顆粒。

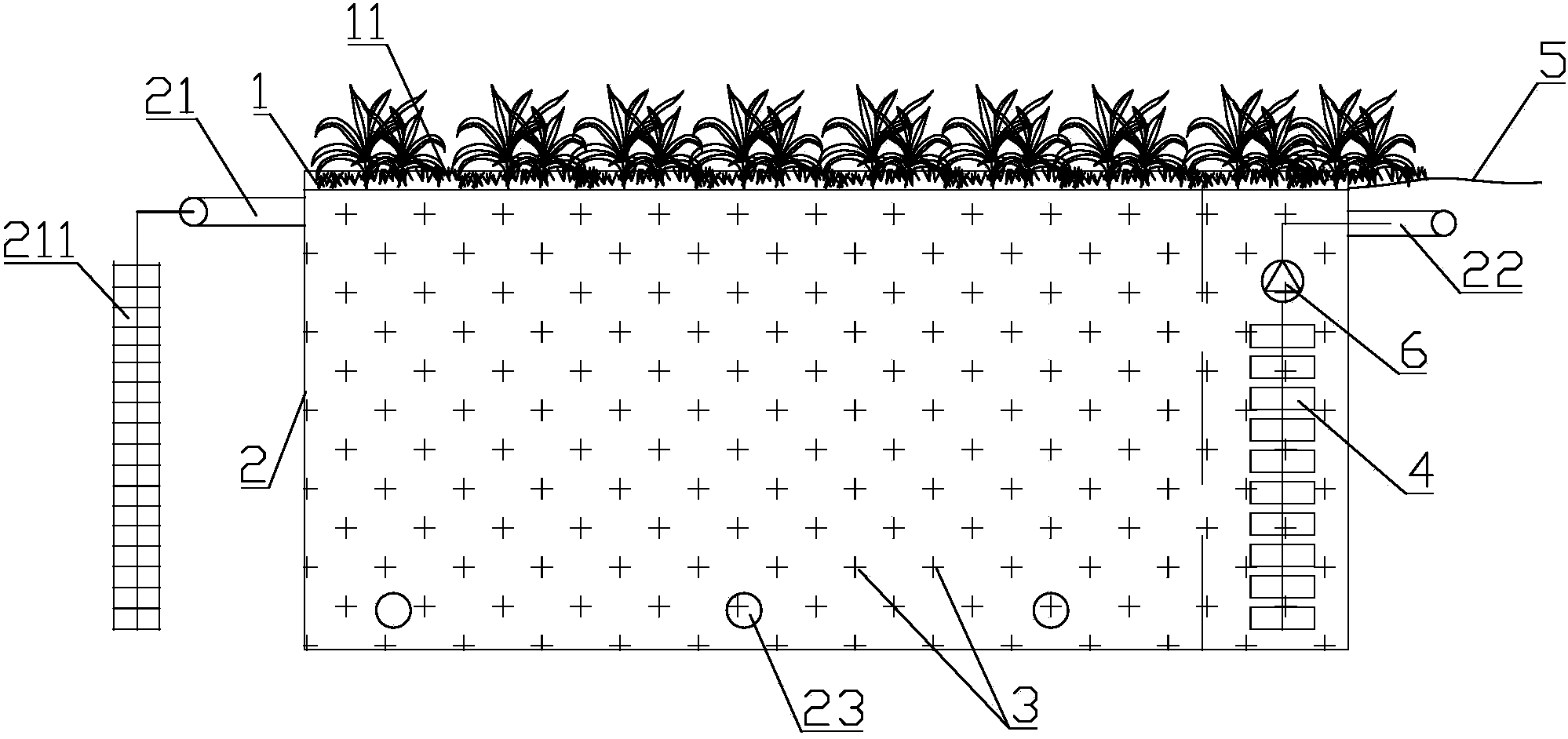

　　摘要附圖



　　權利要求書

　　1.一種點源污水處理裝置，包括一水箱(2)，其特征在于，所述水箱(2)設置在水中，所述水箱(2)內部設有曝氣裝置(23)和生化填料(3)，所述水箱(2)上設有進水管(21) 和出水管(22)。

　　2.根據權利要求1所述的點源污水處理裝置，其特征在于：所述水箱(2)與浮管(11)或浮板相連接并漂浮在水中。

　　3.根據權利要求1所述的點源污水處理裝置，其特征在于：所述水箱(2)內還設有浮動面板(1)，所述浮動面板(1)漂浮在水箱(2)的頂面上。

　　4.根據權利要求3所述的點源污水處理裝置，其特征在于：所述浮動面板(1)上種植有水生植物。

　　5.根據權利要求1所述的點源污水處理裝置，其特征在于：所述生化填料(3)為立體彈性填料、生化棉或組合填料。

　　6.根據權利要求1所述的點源污水處理裝置，其特征在于：所述水箱(2)由雨布、塑料膠布或薄鋼板制成。

　　7.根據權利要求1所述的點源污水處理裝置，其特征在于：所述水箱(2)漂浮在水中或水箱(2)的底部坐落在河床上。

　　8.根據權利要求1所述的點源污水處理裝置，其特征在于：所述出水管(22)上設有第一過濾裝置(4)，所述第一過濾裝置(4)位于所述水箱(2)內，或位于所述水箱(2)外并與所述水箱(2)串聯。

　　9.根據權利要求1所述的點源污水處理裝置，其特征在于：所述進水管(21)上設有第二過濾裝置(211)，所述第二過濾裝置(211)位于所述水箱(2)內，或位于所述水箱(2) 外并與所述水箱(2)串聯。

　　10.根據權利要求9所述的點源污水處理裝置，其特征在于：所述第二過濾裝置(211) 為格柵。

　　說明書

　　點源污水處理裝置

　　技術領域

　　本實用新型涉及環境工程水處理技術領域，特別是涉及一種用于河道治理的點源污水處理裝置。

　　背景技術

　　點源污染排入河道，將引起河道水質會發生惡化。為了解決這個問題，主要采取截污和在陸地上建設污水處理站的方式，消減污染入河量。但是采用這種做法，投資大，工作難度大，而且往往涉及到拆遷等復雜問題。

　　申請?zhí)枮椤癈N201320180520”的實用新型專利公開了一種安全環保地埋污水處理裝置，在該技術方案中，處理池(1)埋于地下，處理池(1)內由左側至右側分隔有油水初分池(2)、油初分池(3)、儲油池(4)和污水儲池(5)，油水初分池(2)底部與污水儲池(5)相連通，油水初分池(2)與污水儲池(5)連接通道上設置有過濾器(6)，油水初分池(2)和污水儲池(5)底上有沉降槽(7)，污水儲池(5)側上通過管道與污水泵(8)相連通，油水初分池(2)上端與油初分池(3) 相連通，油初分池(3)上端與儲油池(4)相連通，儲油池(4)通過管道與油泵(9)相連通。上述技術方案主要解決現有污水處理裝置占地面積大的問題，但仍存在如下缺陷：1、該污水處理裝置必須設置在陸地上，仍然會產生占地問題;2、污水處理裝置的箱體通常采用鋼筋混凝土或鋼板或玻璃鋼制造，價格昂貴，回收不便。

　　實用新型內容

　　鑒于以上所述現有技術的缺點，本實用新型要解決的技術問題在于提供一種點源污水處理裝置，該裝置置于河道中，無需占用額外的土地面積、結構簡單、成本低廉，能夠更加有效的凈化水質。

　　為實現上述目的，本實用新型提供一種點源污水處理裝置，包括一水箱，所述水箱設置在水中，所述水箱內部設有曝氣裝置和生化填料，所述水箱上設有進水管和出水管。

　　優選地，所述水箱與浮管或浮板相連接并漂浮在水中選地。

　　優選地，所述水箱內還設有浮動面板，所述浮動面板漂浮在水箱的頂面上。

　　優選地，所述浮動面板上種植有水生植物。

　　優選地，所述生化填料通過懸掛或亂堆方式設置在所述水箱內。

　　優選地，所述生化填料為立體彈性填料、生化棉或組合填料。

　　優選地，所述水箱由雨布、塑料膠布或薄鋼板制成。

　　優選地，所述水箱漂浮在水中或水箱的底部坐落在河床上

　　優選地，所述出水管上設有第一過濾裝置，所述第一過濾裝置位于所述水箱內，或位于所述水箱外并與所述水箱串聯。

　　優選地，所述進水管上設有第二過濾裝置，所述第二過濾裝置位于所述水箱內，或位于所述水箱外并與所述水箱串聯。

　　優選地，所述第二過濾裝置為格柵。

　　如上所述，本實用新型涉及的點源污水處理裝置，具有以下有益效果：本實用新型結構簡單、成本低廉，不占用陸地空間，不需要土建施工;不僅能處理污水中的COD、氨氮、磷等有機物質，并且通過設置過濾裝置來更有效地去除水質中的懸浮顆粒。
