申請日2015.09.02

　　公開(公告)日2016.02.24

　　IPC分類號C02F9/02

　　摘要

　　一種高強度聚焦超聲治療腫瘤用的水處理管路系統，包括水路單元、氣路單元、以及用于脫氣并實現水路單元與氣路單元之間耦合的脫氣裝置;所述的水路單元包括依次連接在進水口和脫氣裝置之間的用于穩定入水壓力的水壓穩壓裝置和用于提升脫氣水的潔凈質量等級的超濾凈水裝置，所述超濾凈水裝置包括與水壓穩壓裝置連接的前置過濾器和過濾等級高于前置過濾器的超濾凈水器，超濾凈水器與前置過濾器連接。該管路系統脫氣及潔凈處理效果好、占用空間小。進一步水溫恒定、具有自清潔功能、能防止溢水危害、能避免真空泵的高分貝噪音干擾，還能為手術需要提供可靠的連續運行的時長保障。

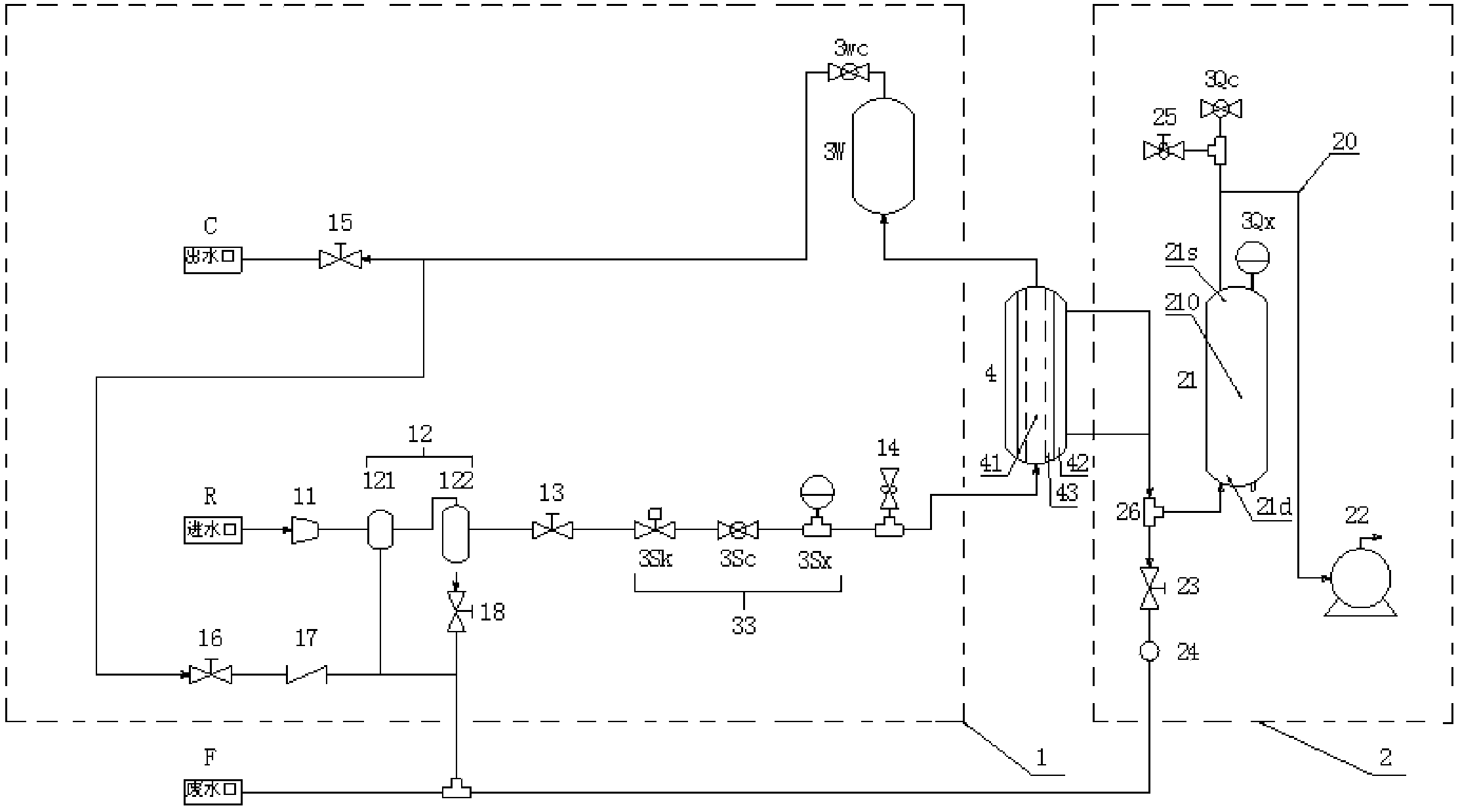

　　摘要附圖



　　權利要求書

　　1.一種高強度聚焦超聲治療腫瘤用的水處理管路系統，其特征在于：包括水路單元(1)、氣路單元(2)、以及用于脫氣并實現水路單元(1)與氣路單元 (2)之間耦合的脫氣裝置(4);所述的水路單元(1)包括依次連接在進水口 (R)和脫氣裝置(4)之間的用于穩定入水壓力的水壓穩壓裝置(11)和用于提升脫氣水的潔凈質量等級的超濾凈水裝置(12)，所述超濾凈水裝置(12)包括與水壓穩壓裝置(11)連接的前置過濾器(121)和過濾等級高于前置過濾器 (121)的超濾凈水器(122)，超濾凈水器(122)與前置過濾器(121)連接。

　　2.根據權利要求1所述的高強度聚焦超聲治療腫瘤用的水處理管路系統，其特征在于：所述水路單元(1)包括從進水口(R)依次連接的水壓穩壓裝置 (11)、前置過濾器(121)、超濾凈水器(122)、用于調節水流的比例電磁閥(3Sk)，以及用于監控水流的流量傳感器(3Sc)、脫氣裝置(4)的水腔(41)、出水閥 (15)和與所述出水閥(15)的出水端相連接的出水口(C)。

　　3.根據權利要求1所述的高強度聚焦超聲治療腫瘤用的水處理管路系統，其特征在于：所述水路單元(1)設有自清潔水路，包括與常開的出水閥(15) 的入水端依次連接的常閉的排水閥(16)、單向閥(17)和廢水口(F)，所述的前置過濾器(121)的出水端與廢水口(F)連接，所述超濾凈水器(122)的出水端依次與過濾器排水閥(18)和廢水口(F)連接。

　　4.根據權利要求2所述的高強度聚焦超聲治療腫瘤用的水處理管路系統，其特征在于：所述的超濾凈水裝置(12)和脫氣裝置(4)之間還依次連接有監控水壓的水壓表(3Sx)，以及與水壓穩壓裝置(11)構成雙重保護的安全閥(14);水壓表(3Sx)連接在流量傳感器(3Sc)之后。

　　5.根據權利要求1或2所述的高強度聚焦超聲治療腫瘤用的水處理管路系統，其特征在于：所述水路單元(1)的基本水路中設有串連連接在脫氣裝置(4) 和水路單元(1)的出水口(C)之間的用于加熱的加熱模塊(3W)和監控水溫舒適度的溫度傳感器(3Wc)。

　　6.根據權利要求1所述的高強度聚焦超聲治療腫瘤用的水處理管路系統，其特征在于：所述的前置過濾器(121)采用5um級過濾器，所述的超濾凈水器 (122)采用0.01um級過濾器。

　　7.根據權利要求1所述的高強度聚焦超聲治療腫瘤用的水處理管路系統，其特征在于：所述氣路單元(2)包括真空泵(22)、與脫氣裝置(4)聯通的氣壓穩壓裝置(21)和連接在真空泵(22)與氣壓穩壓裝置(21)之間的氣管路 (20)。

　　8.根據權利要求7所述的高強度聚焦超聲治療腫瘤用的水處理管路系統，其特征在于：所述氣路單元(2)設有自清潔氣路，包括與脫氣裝置(4)和氣壓穩壓裝置(21)連接的排溢閥(23)，以及與所述的氣壓穩壓裝置(21)聯通的進氣閥(25)，所述進氣閥(25)的一端與大氣聯通，排溢閥(23)經止回閥 (24)與廢水口(F)連接。

　　9.根據權利要求7所述的高強度聚焦超聲治療腫瘤用的水處理管路系統，其特征在于：所述氣路單元(2)設有分別用于監測和顯示氣壓穩壓裝置(21) 內的氣壓的壓力傳感器(3Qc)和壓力表(3Qx)，壓力傳感器(3Qc)和壓力表 (3Qx)與氣壓穩壓裝置(21)連接。

　　10.根據權利要求7所述的高強度聚焦超聲治療腫瘤用的水處理管路系統，其特征在于：

　　所述的氣壓穩壓裝置(21)內設有負壓真空室(210)，所述的負壓真空室 (210)內設有可保持負壓真空的上部(21s)和可存溢水的底部(21d);所述的上部(21s)與脫氣裝置(4)的空腔(42)聯通，和/或所述的底部(21d) 通過三通(26)與脫氣裝置(4)的空腔(42)、自清潔氣路的排溢閥(23)三者同時聯通;所述的上部(21s)或者所述的底部(21d)與進氣閥(25)聯通。

　　說明書

　　高強度聚焦超聲治療腫瘤用的水處理管路系統

　　技術領域

　　本實用新型屬于醫用超聲波治療儀器，涉及一種高強度聚焦超聲治療腫瘤的醫療設備，特別是一種高強度聚焦超聲治療腫瘤的主機的水處理設備中的管路系統。

　　背景技術

　　高強度聚焦超聲波治療腫瘤的醫療設備主要利用聚焦于生物組織中的高強度超聲產生的熱效應，使焦域處的腫瘤組織瞬間凝固性壞死，對焦域以外的組織無顯著損傷，從而達到治療腫瘤的目的。與傳統手術相比，具有安全、快速、無創傷、不開刀等一系列優點。由于超聲波在空氣中傳播時其能量衰減很快，所以在高強度聚焦超聲波腫瘤治療主機工作時，一般需用脫氣水作為人體與超聲波發生器之間的耦合劑，避免超聲波在空氣中衰減。于是，要求用作耦合劑的脫氣水應當滿足嚴格的脫氣、溫度或潔凈要求，為此，需要一種水處理設備，用它將生活用的自來水，處理成為符合超聲治療腫瘤用的脫氣水。然而，現有的脫氣水處理設備處理的脫氣水，在脫氣、水質凈化和水溫舒適三方面，都還不能達到理想的等級，從而影響療效，甚至有可能增加手術的副作用。例如，目前普遍采用的基于循環水脫氣原理的系統，由于其必須依靠水泵驅動水循環和水罐儲存脫氣水，因此必然會導致出現脫氣水的二次進氣和水溫難以控制的問題。又如，目前普遍采用的基于脫氣管脫氣原理的系統，由于其真空泵與脫氣外管(負壓腔)直接連接，從而會因負壓腔內的負壓不穩定和溢水排泄不暢而影響脫氣效率和脫氣水的質量。再如，由于進水口的水源和系統內的水泵所致，系統中的水容易存在水壓不穩、水流沖擊的問題，因而影響脫氣膜的脫氣效率、過濾器的過濾效率和脫氣水的脫氣與凈化質量，導致脫氣膜和過濾器的易損失效。還有，現有的超聲治療腫瘤用的水處理管路系統都裝有水泵、氣泵等，而且都直接設置在管路系統中，這些動力裝置普遍存在噪音問題，從而破壞手術現場的安靜環境，影響手術過程的治療。

　　實用新型內容

　　為了克服上述現有技術的缺陷，本實用新型的目的是提供一種脫氣及潔凈處理效果好、占用空間小的高強度聚焦超聲治療腫瘤用的水處理管路系統。同時還能實現水溫恒定、具有自清潔功能、能防止溢水危害、能避免真空泵的高分貝噪音干擾。

　　一種高強度聚焦超聲治療腫瘤用的水處理管路系統，包括水路單元1、氣路單元2、以及用于脫氣并實現水路單元1與氣路單元2之間耦合的脫氣裝置4;所述的水路單元1包括依次連接在進水口R和脫氣裝置4之間的用于穩定入水壓力的水壓穩壓裝置11和用于提升脫氣水的潔凈質量等級的超濾凈水裝置12，所述超濾凈水裝置12包括與水壓穩壓裝置11連接的前置過濾器121和過濾等級高于前置過濾器121的超濾凈水器122，超濾凈水器122與前置過濾器121連接。

　　優選的，所述水路單元1包括從進水口R依次連接的水壓穩壓裝置11、前置過濾器121、超濾凈水器122、用于調節水流的比例電磁閥3Sk，以及用于監控水流的流量傳感器3Sc、脫氣裝置4的水腔41、出水閥15和與所述出水閥15 的出水端相連接的出水口C。

　　優選的，所述水路單元1設有自清潔水路，包括與常開的出水閥15的入水端依次連接的常閉的排水閥16、單向閥17和廢水口F，所述的前置過濾器121 的出水端與廢水口F連接，所述超濾凈水器122的出水端依次與過濾器排水閥 18和廢水口F連接。

　　優選的，所述的超濾凈水裝置12和脫氣裝置4之間還依次連接有監控水壓的水壓表3Sx，以及與水壓穩壓裝置11構成雙重保護的安全閥14;水壓表3Sx 連接在流量傳感器3Sc之后。

　　優選的，所述水路單元1的基本水路中設有串連連接在脫氣裝置4和水路單元1的出水口C之間的用于加熱的加熱模塊3W和監控水溫舒適度的溫度傳感器3Wc。

　　優選的，所述的前置過濾器121采用5um級過濾器，所述的超濾凈水器122 采用0.01um級過濾器。

　　優選的，所述氣路單元2包括真空泵22、與脫氣裝置4聯通的氣壓穩壓裝置21和連接在真空泵22與氣壓穩壓裝置21之間的氣管路20。

　　優選的，所述氣路單元2設有自清潔氣路，包括與脫氣裝置4和氣壓穩壓裝置21連接的排溢閥23，以及與所述的氣壓穩壓裝置21聯通的進氣閥25，所述進氣閥25的一端與大氣聯通，排溢閥23經止回閥24與廢水口F連接。

　　優選的，所述氣路單元2設有分別用于監測和顯示氣壓穩壓裝置21內的氣壓的壓力傳感器3Qc和壓力表3Qx，壓力傳感器3Qc和壓力表3Qx與氣壓穩壓裝置21連接。

　　優選的，所述的氣壓穩壓裝置21內設有負壓真空室210，所述的負壓真空室210內設有可保持負壓真空的上部21s和可存溢水的底部21d;所述的上部 21s與脫氣裝置4的空腔42聯通，和/或所述的底部21d通過三通26與脫氣裝置4的空腔42、自清潔氣路的排溢閥23三者同時聯通;所述的上部21s或者所述的底部21d與進氣閥25聯通。

　　本實用新型的有益效果是通過采用水壓穩壓裝置11和超濾凈水裝置12實現潔凈度高的脫氣水。而且基于氣壓穩壓裝置21和脫氣裝置4的結構的優化設計，不僅能有效穩定水路單元1的水壓和氣路單元2的氣壓，提高脫氣水的脫氣質量、水溫舒適度及流量合適度的等級，而且易于水溫和流量的精細化控制，還能實現無水泵干擾、無二次進氣風險、可采用單向直流結構且具有自清潔功能的水路單元，可適配0.01um級超濾凈水器、以及實現能防止溢水危害、大容量無害節存溢水、能避免真空泵的高分貝噪音干擾等特點的氣路單元。
