申請日2015.09.02

　　公開(公告)日2016.02.24

　　IPC分類號G05D27/02; A61N7/00

　　摘要

　　高強度聚焦超聲治療腫瘤用的水處理監控系統，水處理的管路系統包括水路單元、氣路單元以及實現水路單元與氣路單元之間耦合的脫氣裝置，所述的監控系統包括：監控單元，所述的監控單元包括信息處理模塊和與上位機通信的數據通信模塊，信息處理模塊與數據通信模塊連接;與監控單元相連接進行信息交互的執行單元，所述的執行單元包括設置在水路單元中的水溫控制裝置和溫度傳感器，溫度傳感器與監控單元連接傳送水溫信息，監控單元與水溫控制裝置連接通過溫控制裝置對水路單元中的脫氣水進行加熱;人機對話單元與所述的監控單元進行信息交互。本監控系統實時對水處理系統進行監測，自動化程度高、水溫恒定、安全可靠。

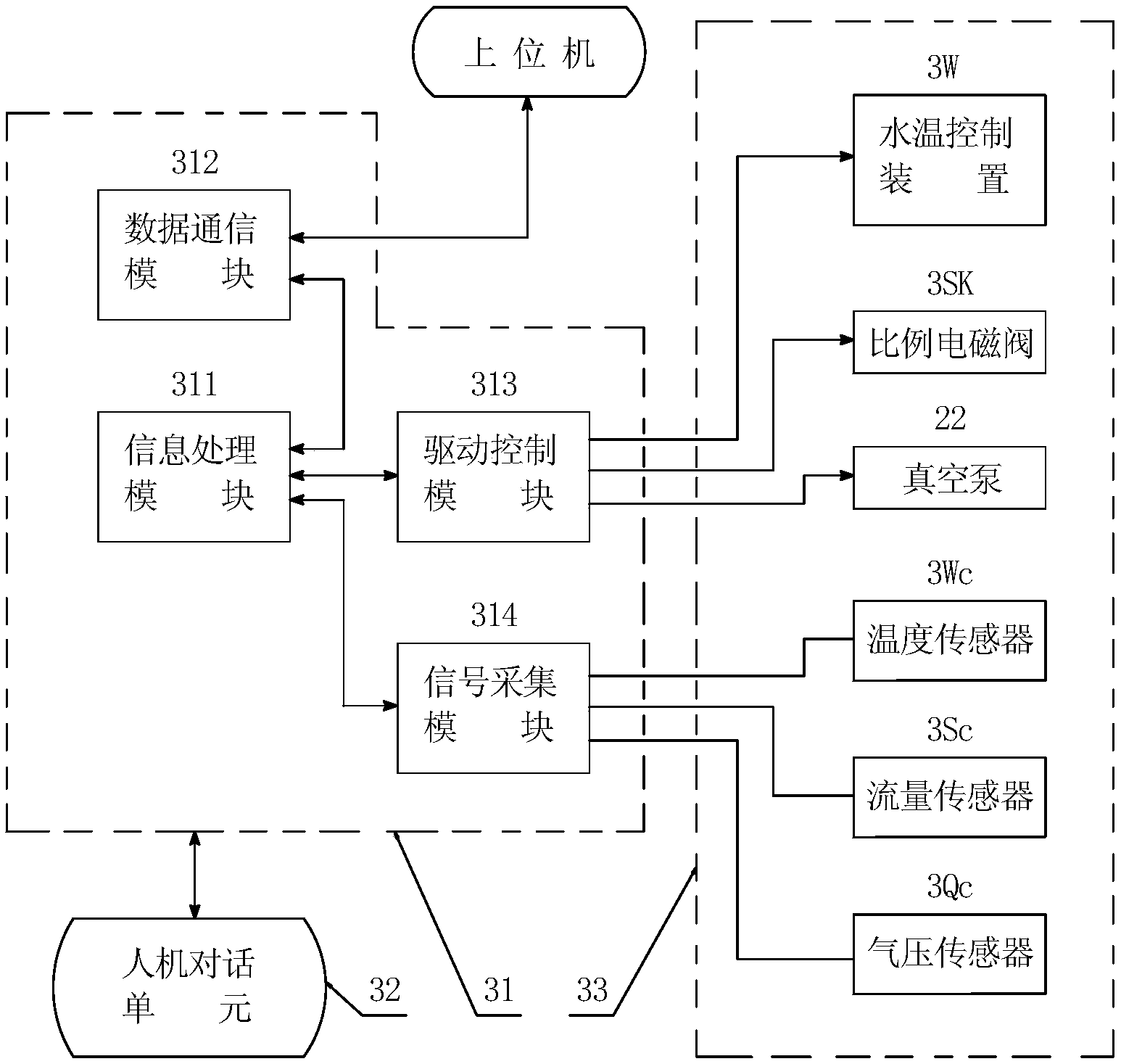

　　摘要附圖



　　權利要求書

　　1.一種高強度聚焦超聲治療腫瘤用的水處理監控系統，水處理的管路系統包括水路單元(1)、氣路單元(2)以及實現水路單元(1)與氣路單元(2) 之間耦合的脫氣裝置(4)，其特征在于，所述的監控系統包括：

　　監控單元(31)，所述的監控單元(31)包括信息處理模塊(311)和與上位機通信的數據通信模塊(312)，信息處理模塊(311)與數據通信模塊(312) 連接;

　　與監控單元(31)相連接進行信息交互的執行單元(33)，所述的執行單元 (33)包括設置在水路單元(1)中的水溫控制裝置(3W)和溫度傳感器(3Wc)，溫度傳感器(3Wc)與監控單元(31)連接傳送水溫信息，監控單元(31)與水溫控制裝置(3W)連接通過溫控制裝置(3W)對水路單元(1)中的脫氣水進行加熱;

　　人機對話單元(32)，所述的人機對話單元(32)與所述的監控單元(31) 進行信息交互。

　　2.根據權利要求1所述的高強度聚焦超聲治療腫瘤用的水處理監控系統，其特征在于：所述的人機對話單元(32)包括用于顯示所述水處理設備的狀態信息和輸入完成所需操作數據的觸摸屏，以及為用戶提供輸入接口的鍵組。

　　3.根據權利要求1或2所述的高強度聚焦超聲治療腫瘤用的水處理監控系統，其特征在于：所述的人機對話單元(32)為分體式，所述的人機對話單元 (32)與所述的監控單元(31)通過數據通信模塊(312)進行信息交互，人機對話單元(32)與數據通信模塊(312)的的連接方式為有線方式或無線方式。

　　4.根據權利要求1所述的高強度聚焦超聲治療腫瘤用的水處理監控系統，其特征在于：所述的監控單元(31)還包括驅動控制模塊(313)和信號采集模塊(314)，所述的信息處理模塊(311)分別與驅動控制模塊(313)和信號采集模塊(314)連接進行信息交互，驅動控制模塊(313)和信號采集模塊(314) 分別與執行單元(33)連接。

　　5.根據權利要求1所述的高強度聚焦超聲治療腫瘤用的水處理監控系統，其特征在于：所述的執行單元(33)還包括依次設置在水路單元(1)的超濾凈水裝置(12)和脫氣裝置(4)之間的比例電磁閥(3SK)和流量傳感器(3Sc)，監控單元(31)與流量傳感器(3Sc)連接檢測水路中的水流量，監控單元(31) 與比例電磁閥(3SK)連接控制水的流量;水溫控制裝置(3W)和比例電磁閥(3SK) 受監控單元(31)的控制實現加熱量調節和/或流量水溫自動聯調以實現脫氣水的恒溫。

　　6.根據權利要求1所述的高強度聚焦超聲治療腫瘤用的水處理監控系統，其特征在于：所述的執行單元(33)還包括與氣路單元(2)的氣壓穩壓裝置(21) 連接的真空泵(22)和氣壓傳感器(3Qc);監控單元(31)與氣壓傳感器(3Qc) 連接檢測氣壓穩壓裝置(21)的氣壓值，監控單元(31)與真空泵(22)連接控制真空泵(22)的運行和停止以確保氣路中的負壓穩定。

　　7.根據權利要求5所述的高強度聚焦超聲治療腫瘤用的水處理監控系統，其特征在于：所述的執行單元(33)還包括依次設置在比例電磁閥(3SK)和脫氣裝置(4)之間的水壓表(3Sx)和安全閥(14)，監控單元(31)與水壓表(3Sx) 連接監測水路中的水壓，監控單元(31)與安全閥(14)連接控制水壓以保護脫氣裝置(4)的脫氣膜。

　　8.根據權利要求1所述的高強度聚焦超聲治療腫瘤用的水處理監控系統，其特征在于：所述的執行單元(33)還包括用于控制所述的水處理管路系統的水路單元(1)、氣路單元(2)和/或其自清潔管路的開關閥門組(3K)，監控單元(31)與開關閥門組(3K)連接控制開關閥門組(3K)的開通和關閉。

　　9.根據權利要求8所述的高強度聚焦超聲治療腫瘤用的水處理監控系統，其特征在于：所述的開關閥門組(3K)包括設置在水路單元(1)的進水口(R) 和脫氣裝置(4)之間的入水閥(13)，設置在水溫控制裝置(3W)和出水口(C) 之間的出水閥(15)，設置在出水閥(15)的入水端和廢水口(F)之間的排水閥(16)，設置在超濾凈水裝置(12)和廢水口(F)之間的排溢閥(23);還包括與氣路單元(2)的氣壓穩壓裝置(21)連接的進氣閥(25)和設置在氣壓穩壓裝置(21)和廢水口(F)之間排溢閥(23)，氣路單元(2)的排廢水控制操作通過對進氣閥(25)的控制使管路中的壓力與大氣壓平衡使廢水從排溢閥(23) 流出。

　　10.根據權利要求1所述的高強度聚焦超聲治療腫瘤用的水處理監控系統，其特征在于：在加熱模塊(3W)與出水口(C)之間還設有溫控開關(3Ws)，溫控開關(3Ws)的觸點串聯在加熱裝置(3W)的電源電路上，當溫度超過規定溫度值時，溫控開關(3Ws)自動切斷加熱裝置(3W)的電源。

　　說明書

　　高強度聚焦超聲治療腫瘤用的水處理監控系統

　　技術領域

　　本實用新型屬于醫用超聲波治療儀器，涉及一種高強度聚焦超聲治療腫瘤的醫療設備，特別是一種高強度聚焦超聲治療腫瘤的主機用的水處理設備的監控系統。

　　背景技術

　　高強度聚焦超聲波治療腫瘤的醫療設備主要利用聚焦于生物組織中的高強度超聲產生的熱效應，使焦域處的腫瘤組織瞬間凝固性壞死，對焦域以外的組織無顯著損傷，從而達到治療腫瘤的目的。與傳統手術相比，具有安全、快速、無創傷、不開刀等一系列優點。由于超聲波在空氣中傳播時其能量衰減很快，所以在高強度聚焦超聲波腫瘤治療主機工作時，一般需用脫氣水作為人體與超聲波發生器之間的耦合劑，避免超聲波在空氣中衰減。于是，要求用作耦合劑的脫氣水應當滿足嚴格的脫氣、溫度或潔凈要求，為此，需要一種水處理設備，用它將生活用的自來水，處理成為符合超聲治療腫瘤用的脫氣水。然而，現有的脫氣水處理設備處理的脫氣水，在脫氣、水質凈化和水溫舒適三方面，都還不能達到理想的等級，從而影響療效，甚至有可能增加手術的副作用。

　　實用新型內容

　　為了克服上述現有技術的缺陷，本實用新型的目的是提供一種實時監測自動化程度高、水溫恒定、安全可靠的高強度聚焦超聲治療腫瘤用的水處理監控系統。

　　本實用新型解決其技術問題所采用的技術方案是：

　　一種高強度聚焦超聲治療腫瘤用的水處理監控系統，水處理的管路系統包括水路單元1、氣路單元2以及實現水路單元1與氣路單元2之間耦合的脫氣裝置4，所述的監控系統包括：監控單元31，所述的監控單元31包括信息處理模塊311和與上位機通信的數據通信模塊312，信息處理模塊311與數據通信模塊 312連接;與監控單元31相連接進行信息交互的執行單元33，所述的執行單元 33包括設置在水路單元1中的水溫控制裝置3W和溫度傳感器3Wc，溫度傳感器 3Wc與監控單元31連接傳送水溫信息，監控單元31與水溫控制裝置3W連接通過溫控制裝置3W對水路單元1中的脫氣水進行加熱;人機對話單元32，所述的人機對話單元32與所述的監控單元31進行信息交互。

　　優選的，所述的人機對話單元32包括用于顯示所述水處理設備的狀態信息和輸入完成所需操作數據的觸摸屏，以及為用戶提供輸入接口的鍵組。

　　優選的，所述的人機對話單元32為分體式，所述的人機對話單元32與所述的監控單元31通過數據通信模塊312進行信息交互，人機對話單元32與數據通信模塊312的的連接方式為有線方式或無線方式。

　　優選的，所述的監控單元31還包括驅動控制模塊313和信號采集模塊314，所述的信息處理模塊311分別與驅動控制模塊313和信號采集模塊314連接進行信息交互，驅動控制模塊313和信號采集模塊314分別與執行單元33連接。

　　優選的，所述的執行單元33還包括依次設置在水路單元1的超濾凈水裝置 12和脫氣裝置4之間的比例電磁閥3SK和流量傳感器3Sc，監控單元31與流量傳感器3Sc連接檢測水路中的水流量，監控單元31與比例電磁閥3SK連接控制水的流量;水溫控制裝置3W和比例電磁閥3SK受監控單元31的控制實現加熱量調節和/或流量水溫自動聯調以實現脫氣水的恒溫。

　　優選的，所述的執行單元33還包括與氣路單元2的氣壓穩壓裝置21連接的真空泵22和氣壓傳感器3Qc;監控單元31與氣壓傳感器3Qc連接檢測氣壓穩壓裝置21的氣壓值，監控單元31與真空泵22連接控制真空泵22的運行和停止以確保氣路中的負壓穩定。

　　優選的，所述的執行單元33還包括依次設置在比例電磁閥3SK和脫氣裝置 4之間的水壓表3Sx和安全閥14，監控單元31與水壓表3Sx連接監測水路中的水壓，監控單元31與安全閥14連接控制水壓以保護脫氣裝置4的脫氣膜。

　　優選的，所述的執行單元33還包括用于控制所述的水處理管路系統的水路單元1、氣路單元2和/或其自清潔管路的開關閥門組3K，監控單元31與開關閥門組3K連接控制開關閥門組3K的開通和關閉。

　　優選的，所述的開關閥門組3K包括設置在水路單元1的進水口R和脫氣裝置4之間的入水閥13，設置在水溫控制裝置3W和出水口C之間的出水閥15，設置在出水閥15的入水端和廢水口F之間的排水閥16，設置在超濾凈水裝置 12和廢水口F之間的排溢閥23;還包括與氣路單元2的氣壓穩壓裝置21連接的進氣閥25和設置在氣壓穩壓裝置21和廢水口F之間排溢閥23，氣路單元2 的排廢水控制操作通過對進氣閥25的控制使管路中的壓力與大氣壓平衡使廢水從排溢閥23流出。

　　優選的，在加熱模塊3W與出水口C之間還設有溫控開關3Ws，溫控開關3Ws 的觸點串聯在加熱裝置3W的電源電路上，當溫度超過規定溫度值時，溫控開關 3Ws自動切斷加熱裝置3W的電源。

　　本實用新型的有益效果是通過監控單元和設置在管路系統中的執行單元實現水處理系統的恒溫自動供水，自動化程度高，用戶可隨時通過人機對話單元監控和操作，能夠與遠程上位機通訊實現遠程管理。此外，監控系統通過采用包含信息處理模塊311、數據通信模塊312和驅動控制模塊313的監控單元31、人機對話單元32和執行單元33，用戶可隨時通過人機界面查看該設備運行狀態和參數值，通過鍵組對設備進行相關操作，能夠提供內容豐富、簡單操作的人機界面，支持多點操控，便于醫生及護士的操作和監控。實現了手術要求的脫氣效果、恒溫效果、壓力范圍和自動化控制，并對水路中流量、溫度、壓力實時測量。該設備采用脫氣裝置4真空脫氣，配合氣壓穩壓裝置21可以大大縮短真空泵22的啟動間隔，經處理后的水空氣含量小，不僅大幅度提升了超聲治療腫瘤用的水處理設備的信息化程度、極大地方便設備的操作使用和提升了人機對話的水平，并且還有效提高了對脫氣水質量的精細化控制和設備操作運行的效率和準確性。特別是監控系統的水溫控制裝置上電校正和溫度或流量的自動調節，可使水溫達到舒適的程度，出水水溫和流量穩定在接近人體溫度，可以提供舒適的治療環境，壓力傳感器3Qc、真空泵22及監控單元31組成的控制方式，使真空泵22的啟動和停止實現自動控制;這種精細化的調節和控制，在現有的通常采用37℃溫度值進行標準化控制的水處理設備中是沒有的。再有，由于已有產品的脫氣水從溫度傳感器流到用水處(如手術臺上的水槽，圖中未示出)需要經過一段時間和距離，在該時間和距離段脫氣水因環境溫度的不同而散熱不同，因此用水處水溫與溫度傳感器測量到的水溫之間存在較大的溫差，該溫差會使病人感到不適。而本實用新型由于采用監控單元31在上電后控制水溫控制裝置3W執行開機校準，校準完成后溫度設置為37℃，水溫控制裝置與監控單元組成的溫度控制方式，可以根據水路中溫度、流量實時調節水溫控制裝置的工作狀態，避免由于流量低或溫度高造成水溫控制裝置不工作的現象
