申請日2015.09.02

　　公開(公告)日2016.03.09

　　IPC分類號C02F9/14; C02F1/44

　　摘要

　　本實用新型公開了一種采用納濾裝置的廢水處理系統，包括調節池、設置在所述的調節池內用以將污水提升至厭氧池內的提升泵，依次與厭氧池經溢流口連通的好氧池、MBR池、沉淀池和清水池，以及依次與所述的清水池經管路連通的袋式過濾器、精密過濾器、高壓泵以及納濾裝置，所述的納濾裝置的產水口接排放口，濃水側經回流管路回流至調節池。納濾裝置被廣泛應用于純凈水設備中，如食品用水，井水凈化等，本實用新型突破性地將其應用到廢水處理中，而且再處理后的廢水達到地表五類水排放標準，同時，本實用新型的水處理系統還運行生活污水一起進入調節池進行處理，減少了運行成本。

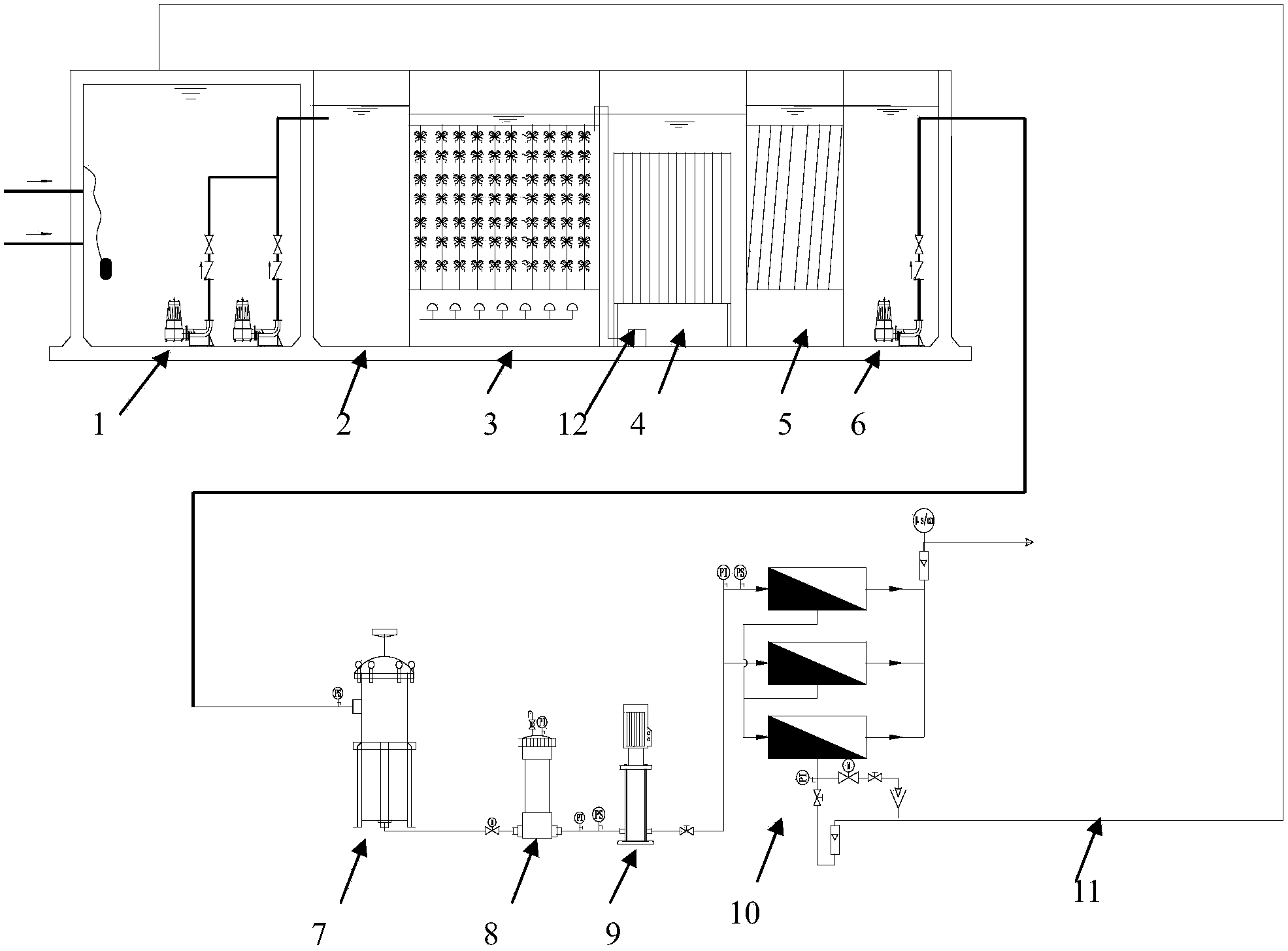

　　摘要附圖



　　權利要求書

　　1.一種采用納濾裝置的廢水處理系統，其特征在于，包括調節池、設置在所述的調節池內用以將污水提升至厭氧池內的提升泵，依次與厭氧池經溢流口連通的好氧池、MBR池、沉淀池和清水池，以及依次與所述的清水池經管路連通的袋式過濾器、精密過濾器、高壓泵以及納濾裝置，所述的納濾裝置的產水口接排放口，濃水側經回流管路回流至調節池。

　　2.如權利要求1所述的廢水處理系統，其特征在于，所述的調節池還包括生活污水接入管路。

　　3.如權利要求1所述的廢水處理系統，其特征在于，所述的好氧池內設置有彈性立體填料以增大生物接觸的面積。

　　4.如權利要求1所述的廢水處理系統，其特征在于，所述的沉淀池為斜管式或斜板式沉淀池。

　　5.如權利要求1所述的廢水處理系統，其特征在于，在所述的MBR池和好氧池間設置有污泥回流裝置，所述的污泥回流裝置包括設置在MBR池底部的污泥回流泵，連通所述的污泥回流泵和好氧池的污泥回流管。

　　說明書

　　采用納濾裝置的廢水處理系統

　　技術領域

　　本實用新型涉及廢水處理技術領域，特別是涉及一種采用納濾裝置的廢水處理系統。

　　背景技術

　　電鍍廢水的來源一般為：(1)鍍件清洗水;(2)廢電鍍液;(3)其他廢水，包括沖刷車間地面，刷洗極板洗水，通風設備冷凝水，以及由于鍍槽滲漏或操作管理不當造成的“跑、冒、滴、漏”的各種槽液和排水;(4)設備冷卻水，冷卻水在使用過程中除溫度升高以外，未受到污染。電鍍廢水的水質、水量與電鍍生產的工藝條件、生產負荷、操作管理與用水方式等因素有關。

　　目前電鍍廢水處理后僅能達到地標三類水標準，隨著環境污染情況更加嚴重，對污水的排放標準做了進一步提高，部分地區已經將排放標準由滿足地標三級的水提升至地表五類水標準;經前期處理后的電鍍廢水這類的COD，氨氮含量不太高的污水，現有的污水處理設備雖能夠很好的去除COD及氨氮，但是其出水中的含量非常小又不能達到地表五類水標準。

　　實用新型內容

　　本實用新型的目的是針對現有技術中存在的技術缺陷，而提供一種采用納濾裝置的廢水處理系統。

　　為實現本實用新型的目的所采用的技術方案是：

　　一種采用納濾裝置的廢水處理系統，包括調節池、設置在所述的調節池內用以將污水提升至厭氧池內的提升泵，依次與厭氧池經溢流口連通的好氧池、MBR池、沉淀池和清水池，以及依次與所述的清水池經管路連通的袋式過濾器、精密過濾器、高壓泵以及納濾裝置，所述的納濾裝置的產水口接排放口，濃水側經回流管路回流至調節池。

　　所述的調節池還包括生活污水接入管路。

　　所述的好氧池內設置有彈性立體填料以增大生物接觸的面積。

　　所述的沉淀池為斜管式或斜板式沉淀池。

　　在所述的MBR池和好氧池間設置有污泥回流裝置，所述的污泥回流裝置包括設置在MBR池底部的污泥回流泵，連通所述的污泥回流泵和好氧池的污泥回流管。

　　與現有技術相比，本實用新型的有益效果是：

　　納濾裝置被廣泛應用于純凈水設備中，如食品用水，井水凈化等，本實用新型突破性地將其應用到廢水處理中，而且再處理后的廢水達到地表五類水排放標準，同時，本實用新型的水處理系統還運行生活污水一起進入調節池進行處理，減少了運行成本。
