申請日2015.07.19

　　公開(公告)日2015.12.09

　　IPC分類號C02F9/06

　　摘要

　　本實用新型公開了一種反滲透濃水處理裝置，其特征在于：包括通過管道依次相連的調節池、超聲池、沉淀池、鐵碳微電解反應器、吸附裝置，所述的調節池和超聲池間的管道上設有芬頓藥劑添加裝置;所述的超聲池和沉淀池間管道上設有混凝藥劑添加裝置;所述的吸附裝置上連接有一吸附材料再生裝置。本實用新型所述的反滲透濃水處理裝置，具有的有益效果為：將超聲波輔助芬頓、鐵碳微電解、吸附等多種深度處理技術耦合起來，用于處理難以生物降解處理的RO濃水，兼具各種深度處理技術的特點，可以將RO濃水有效處理到達標排放;吸附材料采用生物再生或加熱再生技術，經再生后的吸附材料可以循環使用，節約處理成本。

　　權利要求書

　　1.一種反滲透濃水處理裝置，其特征在于：包括通過管道依次相連的調節池、超聲池、沉淀池、鐵碳微電解反應器、吸附裝置，所述的調節池和超聲池間的管道上設有芬頓藥劑添加裝置;所述的超聲池和沉淀池間管道上設有混凝藥劑添加裝置;所述的吸附裝置上連接有一吸附材料再生裝置。

　　2.根據權利要求1所述的一種反滲透濃水處理裝置，其特征在于：所述的鐵碳微電解反應器中裝有鐵碳填料，所述的鐵碳填料為橢圓形的鐵碳顆粒，粒徑為1-2cm。

　　3.根據權利要求1所述的一種反滲透濃水處理裝置，其特征在于：所述的鐵碳微電解反應器的底部安裝有微孔曝氣盤。

　　說明書

　　一種反滲透濃水處理裝置

　　技術領域

　　本實用新型涉及水處理領域，特別涉及一種反滲透濃水處理裝置。

　　背景技術

　　在當前水污染日趨嚴重的形勢下，水處理技術逐步升級，膜處理技術作為一項新興的分離技術，在水處理上得到越來越多的應用。反滲透(RO)膜技術是20世紀60年代興起的一門新型分離技術。以超濾、反滲透為主的膜法深度處理工藝在煉油、印染、石化等行業的污水回用中得到了規模應用，其具有流程簡單、操作方便、占地面積小等優點。通常情況下，反滲透工藝的實際產水率不足75%，約有25%的濃水。反滲透(RO)濃水中含有各種有機和無機污染物，若直接排放可能會對土壤、地表水、海洋等產生污染;若排入市政污水處理系統，過高的總?cè)芙庑怨腆w對活性污泥的生長也非常不利。

　　RO濃水為經過生化處理后經膜處理的濃縮廢水，深度處理難度較大。目前，國內外對RO濃水的處理方式有提高回收率、直接或間接排放、綜合利用、蒸發濃縮、去除污染物等。如何高效地降解有機物和降低能耗是該方法處理RO濃水所面臨的挑戰。

　　發明內容

　　針對上述技術問題，本實用新型的目的在于提供可以將RO濃縮處理排放，處理成本低的一種RO濃水處理裝置。

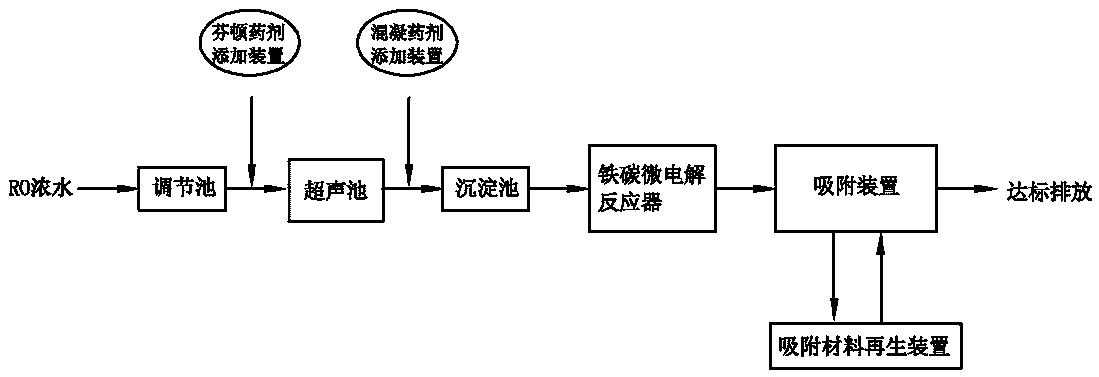

　　為達到上述目的，本實用新型所提出的技術方案為：一種反滲透濃水處理裝置，其特征在于：包括通過管道依次相連的調節池、超聲池、沉淀池、鐵碳微電解反應器、吸附裝置，所述的調節池和超聲池間的管道上設有芬頓藥劑添加裝置;所述的超聲池和沉淀池間管道上設有混凝藥劑添加裝置;所述的吸附裝置上連接有一吸附材料再生裝置。

　　進一步，所述的鐵碳微電解反應器中裝有鐵碳填料，所述的鐵碳填料為橢圓形的鐵碳顆粒，粒徑為1-2cm;所述的鐵碳微電解反應器的底部安裝有微孔曝氣盤，用于曝氣以防止鐵碳顆粒板結。

　　進一步，所述的吸附裝置內的吸附材料為改性活性炭。

　　采用上述技術方案，本實用新型所述的反滲透濃水處理裝置，具有的有益效果為：

　　1)將超聲波輔助芬頓、鐵碳微電解、吸附等多種深度處理技術耦合起來，用于處理難以生物降解處理的RO濃水，兼具各種深度處理技術的特點，可以將RO濃水有效處理到達標排放;

　　2)吸附材料采用生物再生或加熱再生技術，經再生后的吸附材料可以循環使用，節約處理成本;

　　3)采用鐵碳微電解，一方面電解能起到處理難生物降解的有機物的作用，另一方面，相對一般電解法，不需要接電，節約了能耗。
