申請日2015.09.02
公開(公告)日2016.04.27
IPC分類號C02F9/14
摘要
本實用新型公開了一種生活污水綜合處理裝置，其特征在于，包括設置在上部的污水發酵單元，以及設置在下部的污水過濾單元;本實用新型通過設置了污水發酵單元，先對生活污水進行發酵處理，得到可回收利用的沼氣，然后對污水進行過濾消毒處理，可得到二次使用的干凈無污水的水，設備整體結構簡單，使用方便，具有成本低，環保節能的優勢。

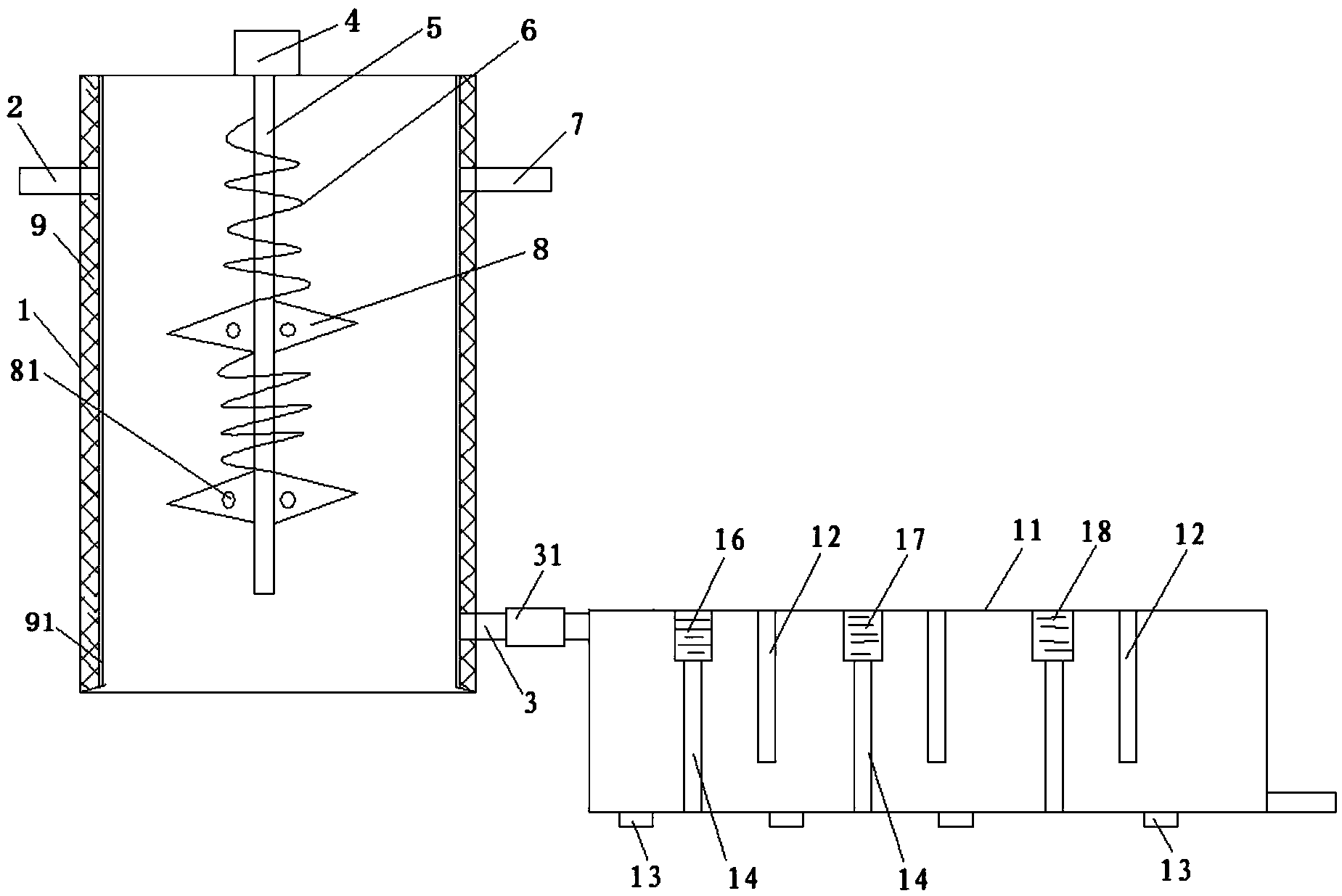

摘要附圖
權利要求書
1.一種生活污水綜合處理裝置，其特征在于，包括設置在上部的污水發酵單元，以及設置在下部的污水過濾單元;
其中，所述污水發酵單元包括水解罐本體(1)，設置在所述水解罐本體(1)上側的進水口(2)和下側的出水口(3)，以及設置在所述水解罐本體(1)上側的出氣口(7);還包括攪拌軸(5)，其一端與設置在所述水解罐本體(1)頂部的驅動電機(4)連接，另一端伸入到所述水解罐本體(1)內;所述攪拌軸(5)上設置有三角形攪拌葉片(8)和發熱電阻絲(6);所述水解罐本體(1)的內側壁上設置有聚氨酯保溫層(9)，在所述聚氨酯保溫層(9)表面涂有防腐層(91);
所述污水過濾單元包括排水過濾箱(11)，所述排水過濾箱(11)的進水端至出水端之間連續間隔設置有三組由上擋水板(12)和下?lián)跛?14)構成的擋水組件，所述上擋水板(12)和下?lián)跛?14)的一端均固定在所述排水過濾箱(11)的內壁上，另一端則懸空設置;其中，第一組擋水組件中的所述下?lián)跛?14)的懸空端與所述排水過濾箱(11)的內壁之間設置有濾油裝置(16)，第二組擋水組件中的所述下?lián)跛?14)的懸空端與所述排水過濾箱(11)的內壁之間設置有活性炭過濾裝置(17)，第三組擋水組件中的所述下?lián)跛?14)的懸空端與所述排水過濾箱(11)的內壁之間設置有臭氧發生裝置(18)。
2.如權利要求1所述的一種生活污水綜合處理裝置，其特征在于，所述水解罐本體(1)下側的出水口(3)處設置有流量控制閥(31)。
3.如權利要求1所述的一種生活污水綜合處理裝置，其特征在于，所述排水過濾箱(11)底部設置有若干個排污閥(13)。
說明書
一種生活污水綜合處理裝置
技術領域
本實用新型涉及一種生活污水綜合處理裝置。
背景技術
人類生活過程中產生的生活污水，是水體的主要污染源之一，其主要包括油污和洗滌生活污水等。城市每人每日排出的生活污水量為150L～400L，其量與生活水平有密切關系。生活污水中含有大量有機物，如纖維素、淀粉、糖類和脂肪蛋白質等;也常含有病原菌、病毒和寄生蟲卵;無機鹽類的氯化物、硫酸鹽、磷酸鹽、碳酸氫鹽和鈉、鉀、鈣、鎂、及少量的重金屬等。
而對于家庭來說，生活中用水量往往比較大，每月少則幾十噸多則上百噸，如何有效的回收利用這些水具有非常重要的意義。
以往的家庭用水在使用完后就直接倒入下水管道，比較浪費，想刷鍋水、洗菜水、洗澡水等等，家庭廢水的主要雜質是油以及固體顆粒，像米飯、菜葉等顆粒物。因此，只要能將現在家庭用水中的油跟固體去除，然后在做適當?shù)臍⒕幚磉@些水就完全可以再次使用，當然飲用除外。
實用新型內容
本實用新型目的是針對現有技術存在的缺陷提供一種生活污水綜合處理裝置。
本實用新型為實現上述目的，采用如下技術方案：一種生活污水綜合處理裝置，包括設置在上部的污水發酵單元，以及設置在下部的污水過濾單元;
其中，所述污水發酵單元包括水解罐本體，設置在所述水解罐本體上側的進水口和下側的出水口，以及設置在所述水解罐本體上側的出氣口;還包括攪拌軸，其一端與設置在所述水解罐本體頂部的驅動電機連接，另一端伸入到所述水解罐本體內;所述攪拌軸上設置有三角形攪拌葉片和發熱電阻絲;所述水解罐本體的內側壁上設置有聚氨酯保溫層，在所述聚氨酯保溫層表面涂有防腐層;
所述污水過濾單元包括排水過濾箱，所述排水過濾箱的進水端至出水端之間連續間隔設置有三組由上擋水板和下?lián)跛鍢?gòu)成的擋水組件，所述上擋水板和下?lián)跛宓囊欢司潭ㄔ谒雠潘^濾箱的內壁上，另一端則懸空設置;其中，第一組擋水組件中的所述下?lián)跛宓膽铱斩伺c所述排水過濾箱的內壁之間設置有濾油裝置，第二組擋水組件中的所述下?lián)跛宓膽铱斩伺c所述排水過濾箱的內壁之間設置有活性炭過濾裝置，第三組擋水組件中的所述下?lián)跛宓膽铱斩伺c所述排水過濾箱的內壁之間設置有臭氧發生裝置。
進一步的，所述水解罐本體下側的出水口處設置有流量控制閥。
進一步的，所述排水過濾箱底部設置有若干個排污閥。
本實用新型的有益效果：本實用新型通過設置了污水發酵單元，先對生活污水進行發酵處理，得到可回收利用的沼氣，然后對污水進行過濾消毒處理，可得到二次使用的干凈無污水的水，設備整體結構簡單，使用方便，具有成本低，環保節能的優勢。
